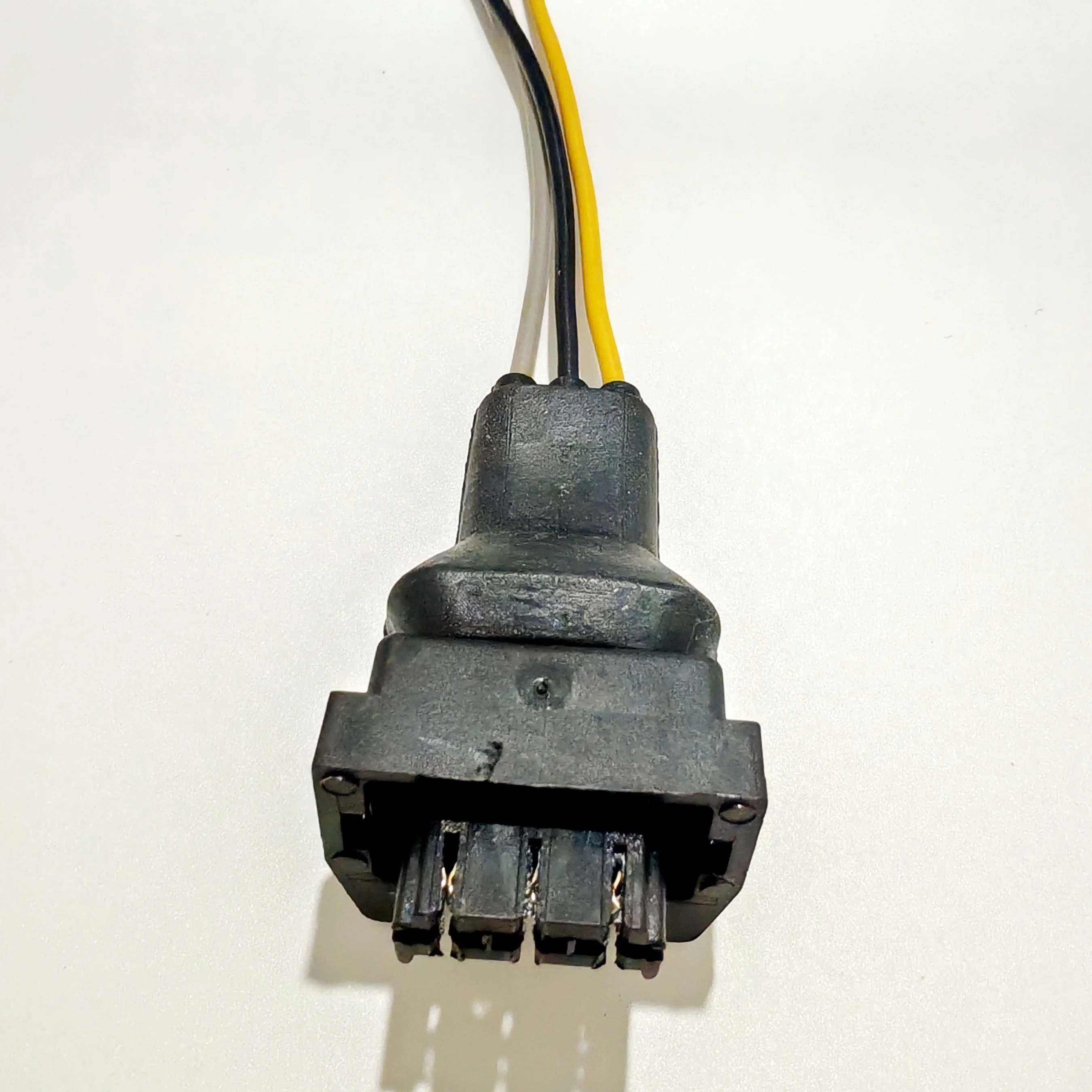

Shhworldsea conector hembra automático para arnés de cableado

Análisis general del producto

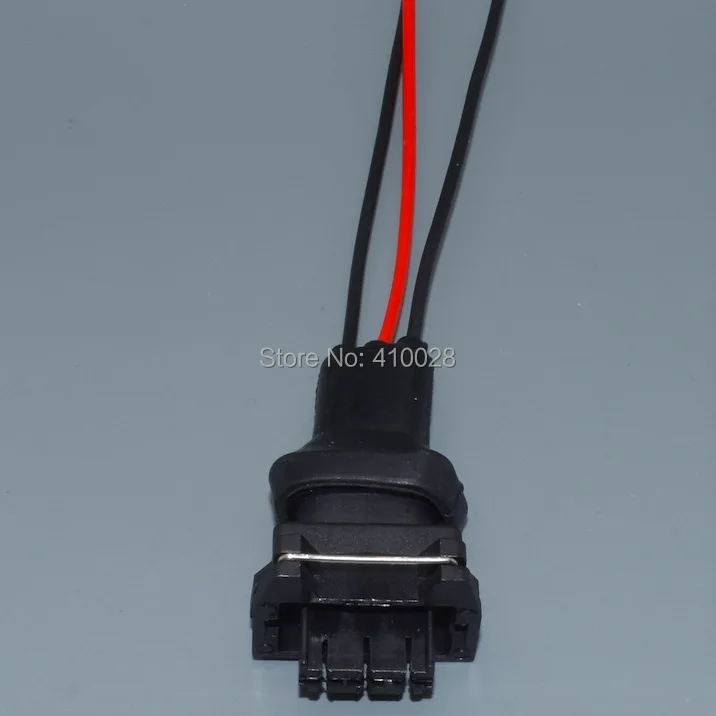

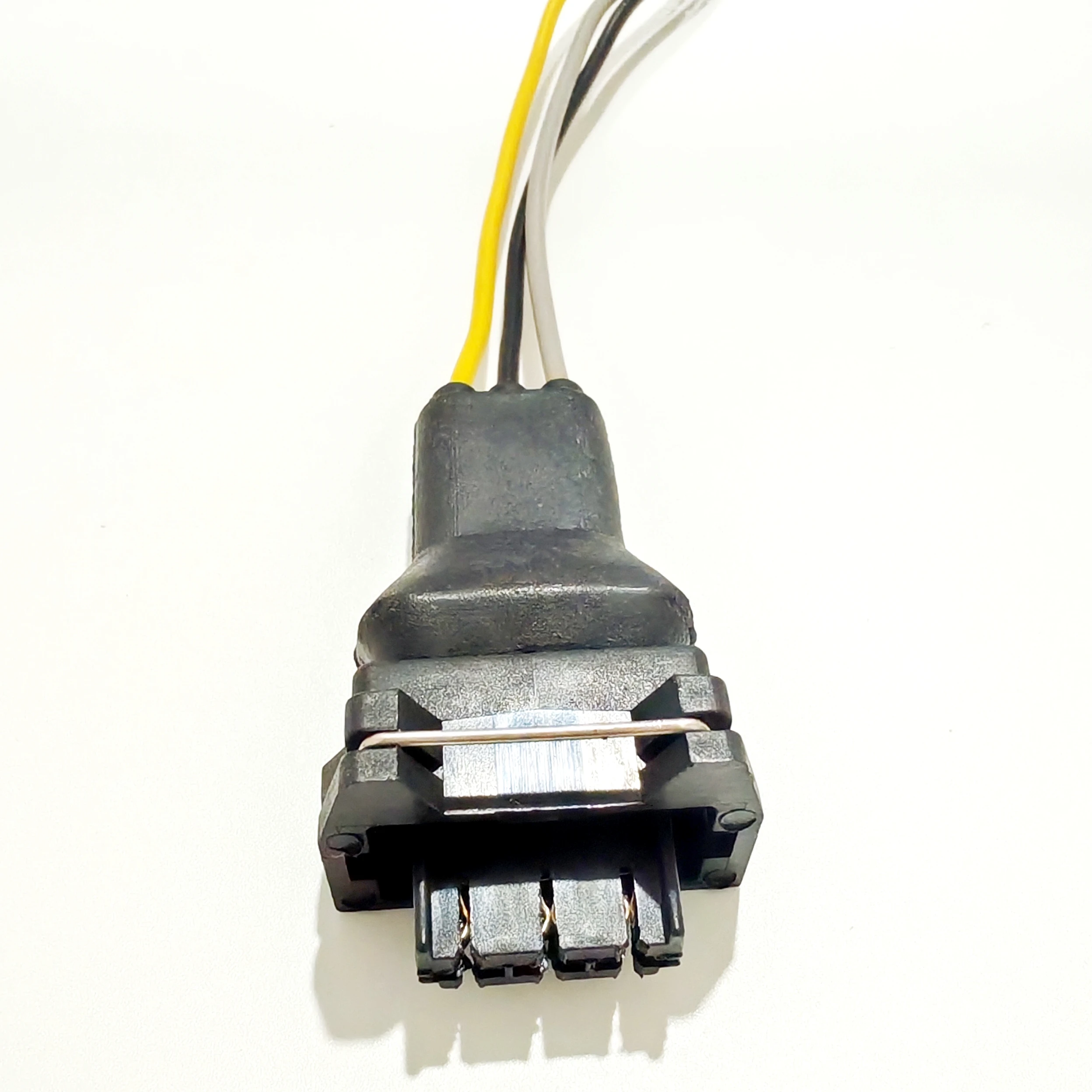

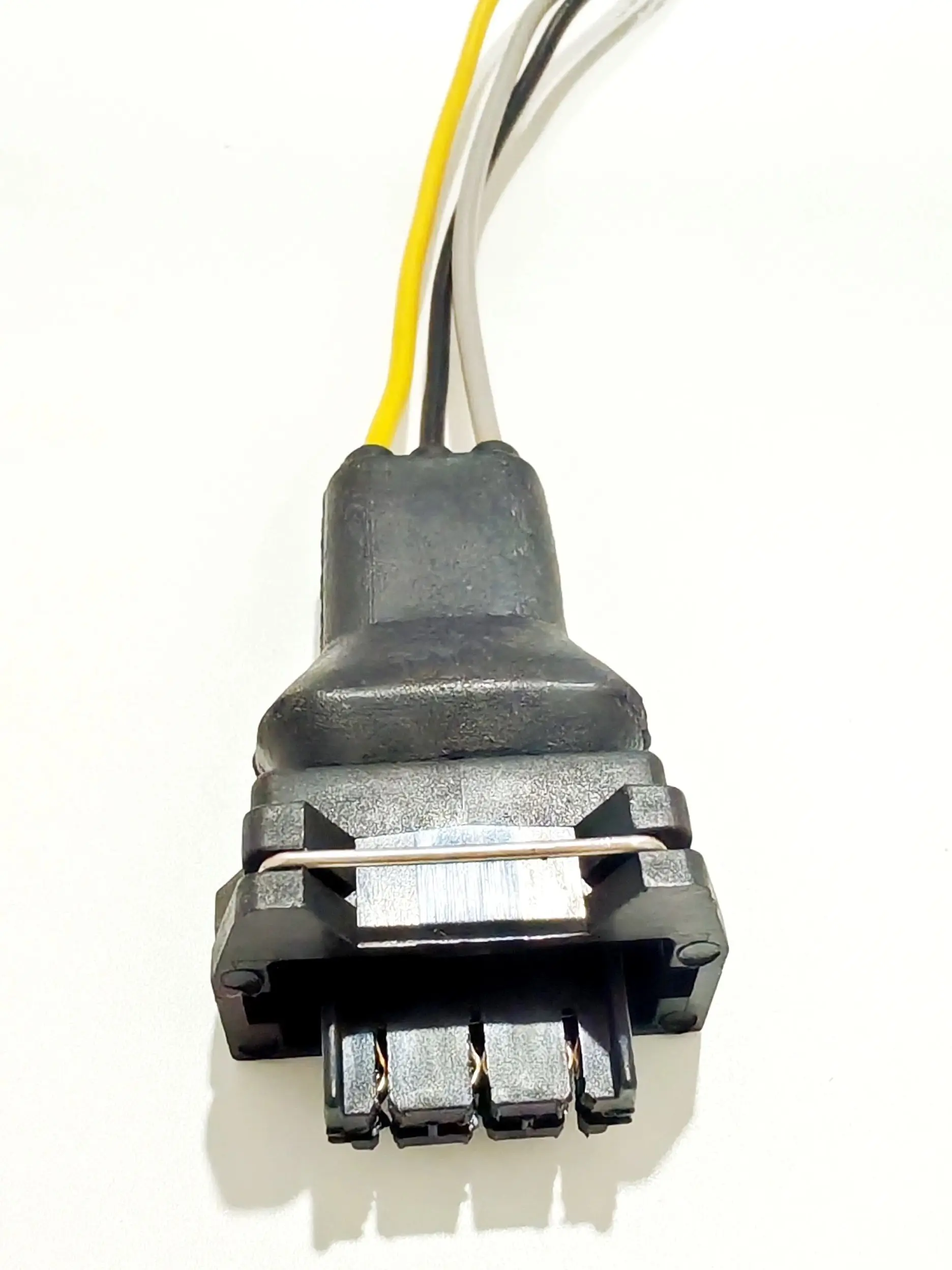

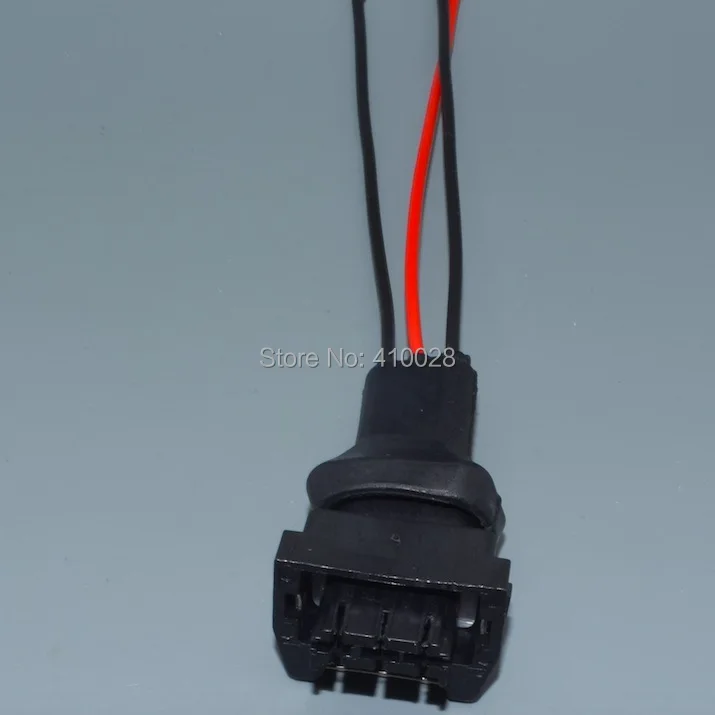

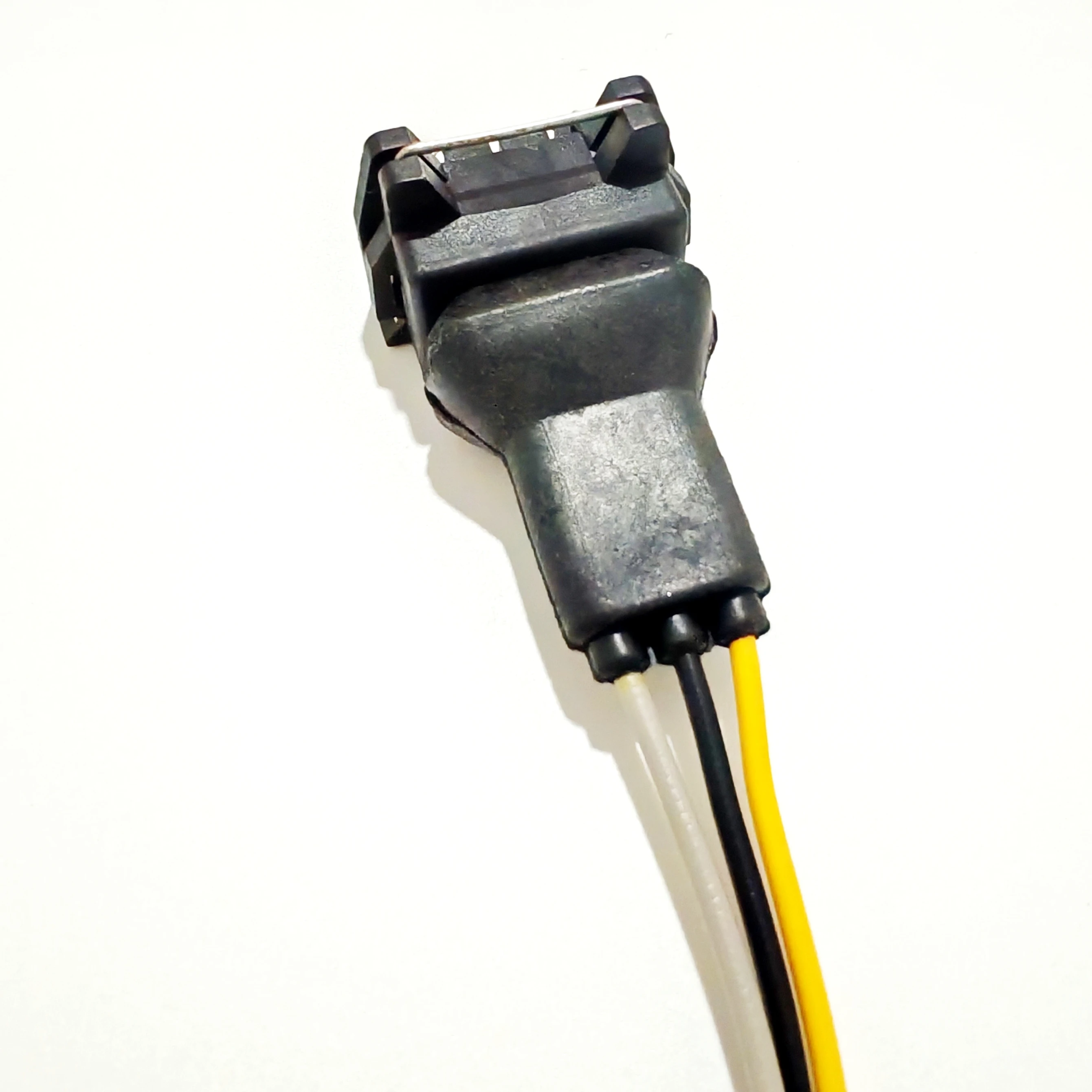

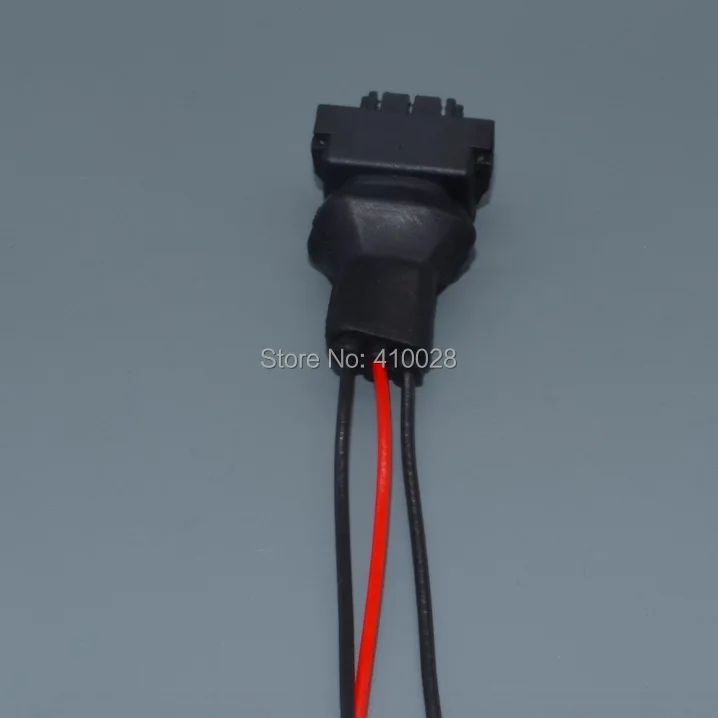

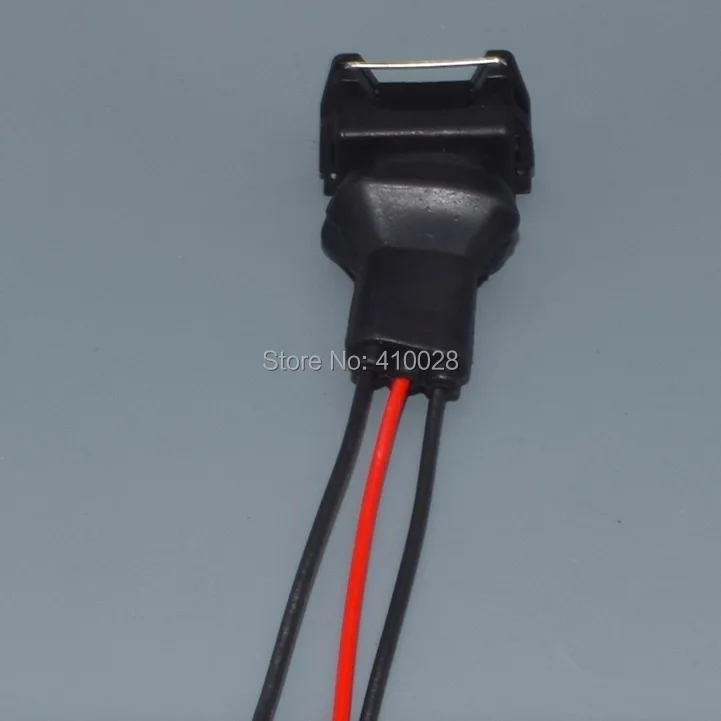

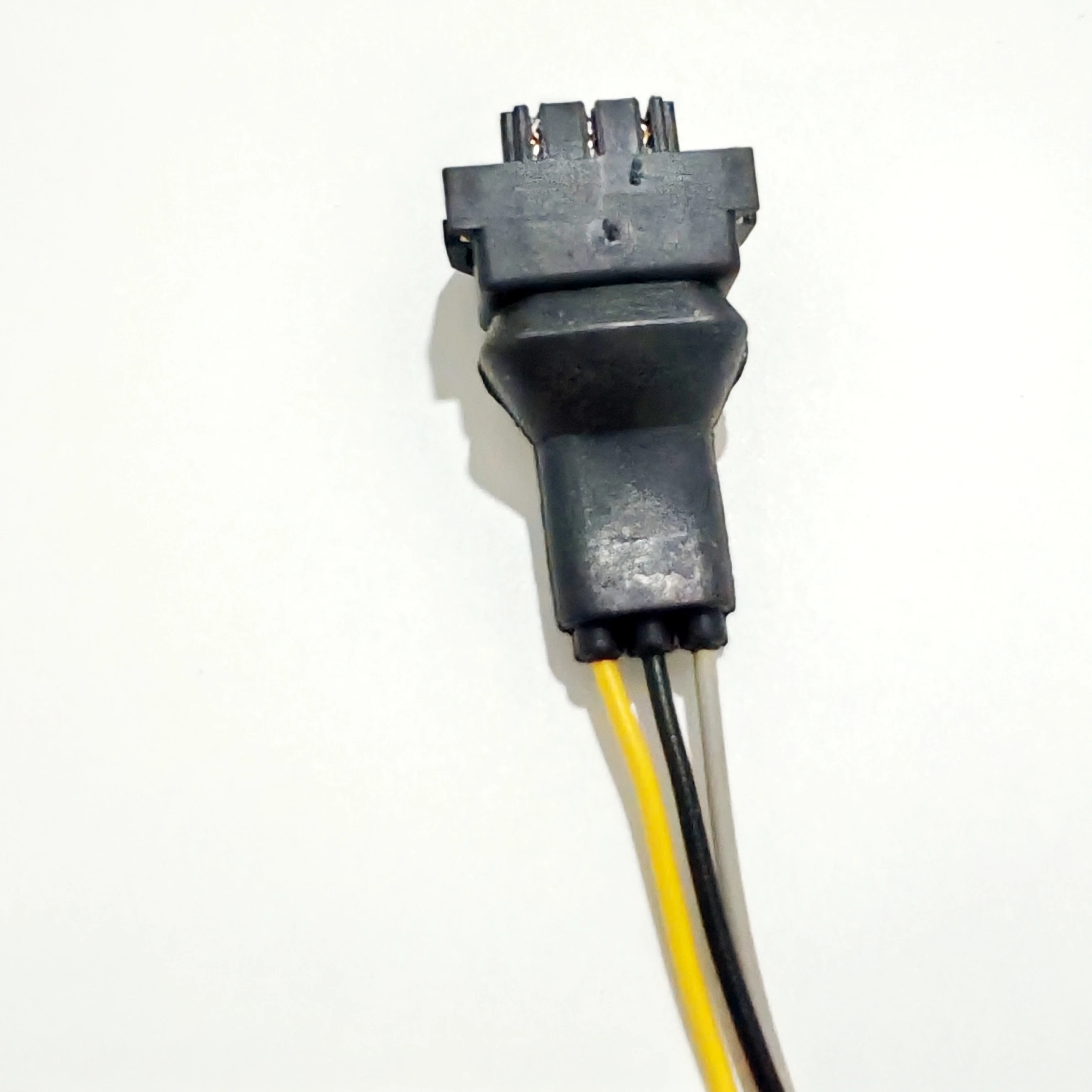

Este conector hembra automático de 3 pines con referencia DJ7033-3.5-21 lo veo encajando muy bien en el tipo de reparación que hacemos cuando un mazo de cables pierde fiabilidad: sensores, actuadores, o algún punto de “masa/retorno” y alimentación donde antes hubo un empalme con termorretráctil que, con el tiempo, acaba fallando por vibración y trabajo del cable.

En el taller, este formato “automático” suele ser lo que marca la diferencia entre una reparación rápida y una reparación que aguanta años: el acople está pensado para que el terminal quede posicionado y retenido dentro del cuerpo, reduciendo el riesgo típico de conexiones flojas o falsos contactos. Al ser de 3 vías, además, es cómodo cuando tienes que mantener orden de conexionado en arneses con varias señales (por ejemplo, señal, alimentación y retorno/masa según el sistema).

Lo importante aquí no es solo que conecte, sino cómo se comporta en el tiempo cuando el mazo trabaja: calor bajo capó, salpicaduras, ciclos térmicos, y vibración continua. Este tipo de conector sellado (cuando está correctamente montado) suele aguantar bastante mejor que un “empalme a mano”.

Calidad de fabricación y materiales

Lo que más me transmite confianza en esta gama es la combinación habitual de materiales que suelen traer estos conectores automotrices sellados: carcasa de polímero reforzado y terminales metálicos en aleación de cobre o materiales similares. En modelos con especificación DJ7033-3.5-21 de esta familia se citan componentes como PBT+GF/PA66+GF para la carcasa y aleaciones de cobre o latón para los terminales, además de diseño sellado y un rango de temperaturas de trabajo alrededor de -40 °C a 120 °C. <citation src="1"></citation>

En la práctica, esos polímeros reforzados se notan porque:

• Mantienen mejor la geometría del alojamiento con el paso de los ciclos térmicos.
• Reducen deformaciones que, en conectores baratos, terminan provocando que el terminal entre “a medias”.
• Resistiendo mejor el entorno: capó, zona de paso de mazos y salpicaduras (sin llegar a sustituir una gestión correcta del drenaje y el tendido del cable).

Los terminales metálicos en aleación suelen dar buen comportamiento en contacto si el crimpeado está bien hecho: no basta con que “parezca apretado”, hay que conseguir contacto mecánico sólido y una zona de sello que no se abra con el tirón al tensar el mazo.

Montaje y compatibilidad

Aquí el punto crítico es el montaje del terminal: un conector con buen cuerpo y buen cierre pierde calidad si el cable no queda bien crimpado o si el sellado secundario queda mal asentado.

En mis intervenciones suelo seguir esta secuencia práctica:

1. Preparar el cable sin alargar el trabajo: pelado limpio, sin cortes en filamentos y sin “pelitos” que queden fuera del rango del crimp.
2. Crimp correcto para ese terminal (no con la misma herramienta que para cualquier terminal): si usas una matriz que no corresponde, el crimp queda con holgura o aplasta demasiado el cobre. En ambos casos aparecen micro-relaciones que con vibración acaban en pérdida de contacto.
3. Comprobar el “cierre” del terminal: tras insertar, tirón suave. Si el terminal se mueve dentro sin resistencia, no queda solucionado con “encajar más”. Hay que revisar inserción y crimp.
4. Control de tensión: el conector no debe trabajar “a tirones”. Siempre ajusto el tendido con grapas o bridas para que la fuerza quede en el mazo y no en las pestañas del conector.
5. Sellado y limpieza: mantengo las zonas del conector sin grasa en exceso ni suciedad. El polvo fino y la humedad acumulada aceleran la degradación del contacto, sobre todo si hay micro-movimiento.

Sobre compatibilidad: lo razonable es asegurar que el conector sea el equivalente de 3 pines para tu mazo y que el acople mecánico corresponda. Cuando en un proyecto mezclas referencias “parecidas” pero no idénticas, el problema suele ser que el terminal entra con poca retención o que el cierre no queda perfecto.

Casos típicos (experiencia de taller):

• En una intervención en un compacto diésel de 2015 con alrededor de 170.000 km, sustituyendo un mazo dañado por rozadura en la zona del paso a motor, el cambio a este tipo de conector sellado evitó que el fallo de lectura por falsos contactos reapareciera tras días de lluvia y recorridos con vibración constante. El síntoma que quedaba era “intermitente” antes de cambiar el conector; tras el montaje, pasó a ser estable.
• En un coche de gasolina de finales de 2012, unos 140.000 km, donde había un empalme reciclado en el arnés de un actuador secundario, al pasar a un conector con inserción automática y cierre, el mazo dejó de presentar cortes por flexión cuando el capó trabajaba y el cable se movía en su trayectoria.
• En una reparación de “re-arnés” en un vehículo con uso urbano (mucho arranque/parada) y clima húmedo, el conector sellado ayudó a mantener el contacto durante ciclos térmicos: si el crimp estaba bien hecho, el conector no volvió a dar síntomas incluso tras lavar la zona del motor con cuidado.

No es magia: si el terminal se crimpó mal o si el mazo quedó tensionado, el conector no va a evitar el fallo. Pero si el montaje es correcto, el conjunto suele ser bastante estable.

Rendimiento y resultado final

El rendimiento que busco en estos conectores es simple: estabilidad del contacto y durabilidad del sellado. En este tipo de conector de 3 vías, el resultado final que suelo ver es:

• Montaje limpio, sin empalmes “improvisados”.
• Menos tiempo de diagnóstico por fallos intermitentes derivados de holguras.
• Recuperación del funcionamiento cuando el fallo original era un terminal dañado o un acople degradado.

Tras la instalación, el check que hago en taller suele ser:

• Revisión visual del crimp (que no haya cobre fuera, ni “barrenos” en filamentos).
• Comprobación del asiento del terminal dentro del conector.
• Test de vibración “manual”: mover el mazo en su ruta sin agresividad para ver si el contacto “se despega”.
• Si el sistema lo permite, verificar con diagnóstico que la lectura o señal no cae al mover.

Donde estos conectores marcan diferencia frente a soluciones más baratas es en la repetibilidad: un empalme con termorretráctil puede quedar bien al principio, pero con el trabajo del mazo tiende a fatigar el cable o a crear una zona rígida que se agrieta con el tiempo. En cambio, un conector sellado con cierre mecánico distribuye mejor el trabajo y reduce los puntos de fallo.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Acople automático que reduce errores de montaje frente a conexiones a medias.
• Formato de 3 pines que facilita mantener orden en arneses y reparaciones por sectores.
• Sellado y materiales de carcasa reforzados típicos del entorno automotriz, con rango de temperatura citado que encaja con uso real bajo capó. <citation src="1"></citation>
• Buena opción para sustitución de terminales sin rehacer todo el mazo desde cero.

Aspectos mejorables (a vigilar)

• El “talón de Aquiles” no es el conector: es el crimp. Si el terminal no se prensa con la herramienta adecuada, el conector no compensa.
• En montajes con humedad recurrente, conviene revisar también el tendido del mazo: un conector sellado aguanta, pero no sustituye que el cable quede haciendo “barriga” donde se acumula agua.
• Hay que confirmar compatibilidad real con tu arnés: diferencias pequeñas de referencia/terminal hacen que el montaje quede justo o sin retención óptima.

Comparándolo con alternativas genéricas, yo lo pondría en el “lado correcto” frente a:

• Empalmes rápidos con termorretráctil sin refuerzo.
• Conectores no sellados reutilizados sin control de corrosión.
  Pero lo pondría por debajo (en consistencia) de soluciones de gama alta solo si el montaje no se hace con las herramientas adecuadas y el crimp no queda perfecto.

Veredicto del experto

Para un taller que repara arneses y quiere reducir recurrencias de averías por falsos contactos, este conector hembra automático de 3 pines tipo DJ7033-3.5-21 es una compra con sentido: el conjunto está planteado para un acople retenido y un entorno exigente (temperatura, ciclos y humedad), siempre que el terminal se crimpée bien y el mazo quede sin tensión. <citation src="1"></citation>

Si vas a usarlo para sustituir un punto dañado o para rehacer un sector del arnés, mi consejo es claro: prepara herramienta de crimpeado acorde, trabaja limpio, y revisa el asiento con un tirón suave antes de darlo por cerrado. En esas condiciones, es una solución práctica, mantenible y bastante coherente con lo que se espera en automoción cuando el problema no era “solo el cable”, sino el conjunto de la conexión.
