Plato giratorio para alineación de ruedas con equipos CCD y 3D

Análisis general del producto

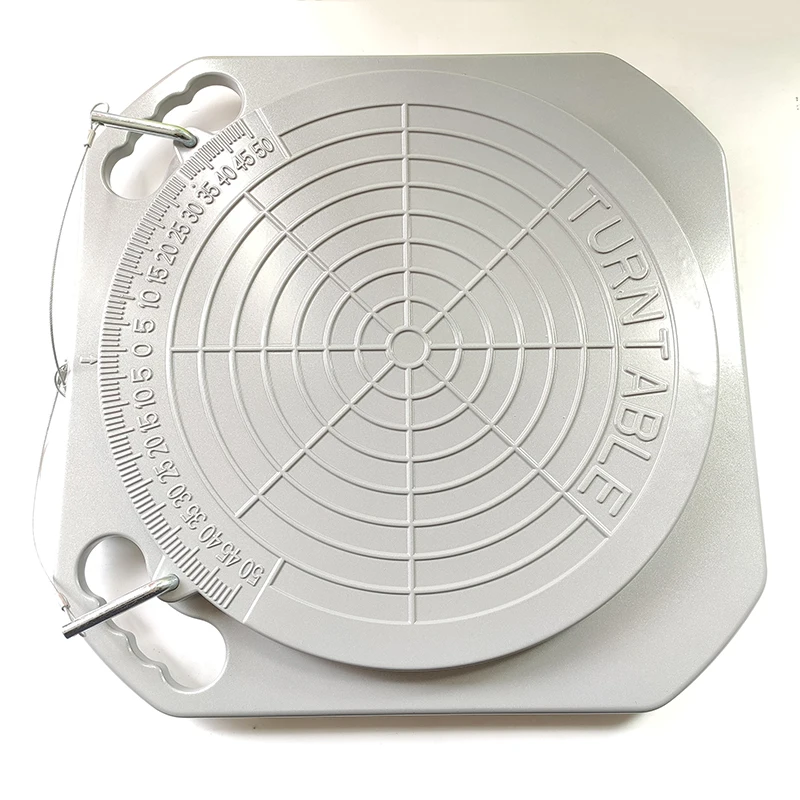

La placa giratoria de coche para alineador CCD o 3D es un accesorio de taller que permite que las ruedas delanteras pivoteen durante la medición y el ajuste de la geometría. Su función no es corregir por sí sola la alineación, sino dejar que la suspensión y la dirección se asienten sin que el neumático quede forzado contra una superficie fija. En un proceso de alineación, esa libertad de movimiento ayuda a obtener lecturas representativas.

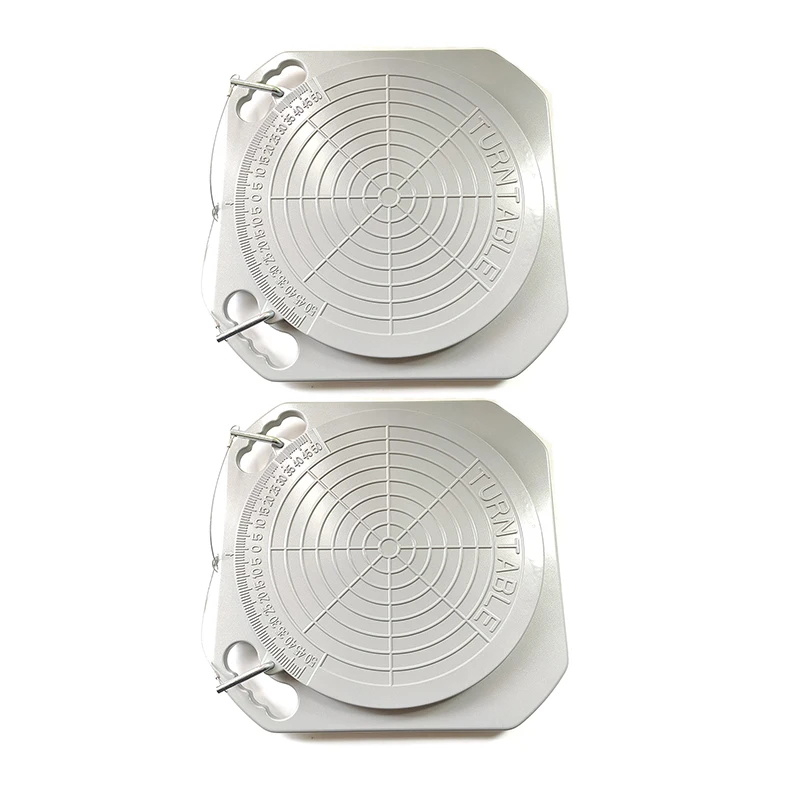

El conjunto se presenta como un juego de dos unidades y está pensado para equipos de alineación de distintas marcas. Esa compatibilidad amplia resulta útil en talleres multimarca, aunque no elimina la necesidad de comprobar que las dimensiones encajen con las pistas del elevador y con el sistema de medición concreto.

Calidad de fabricación y materiales

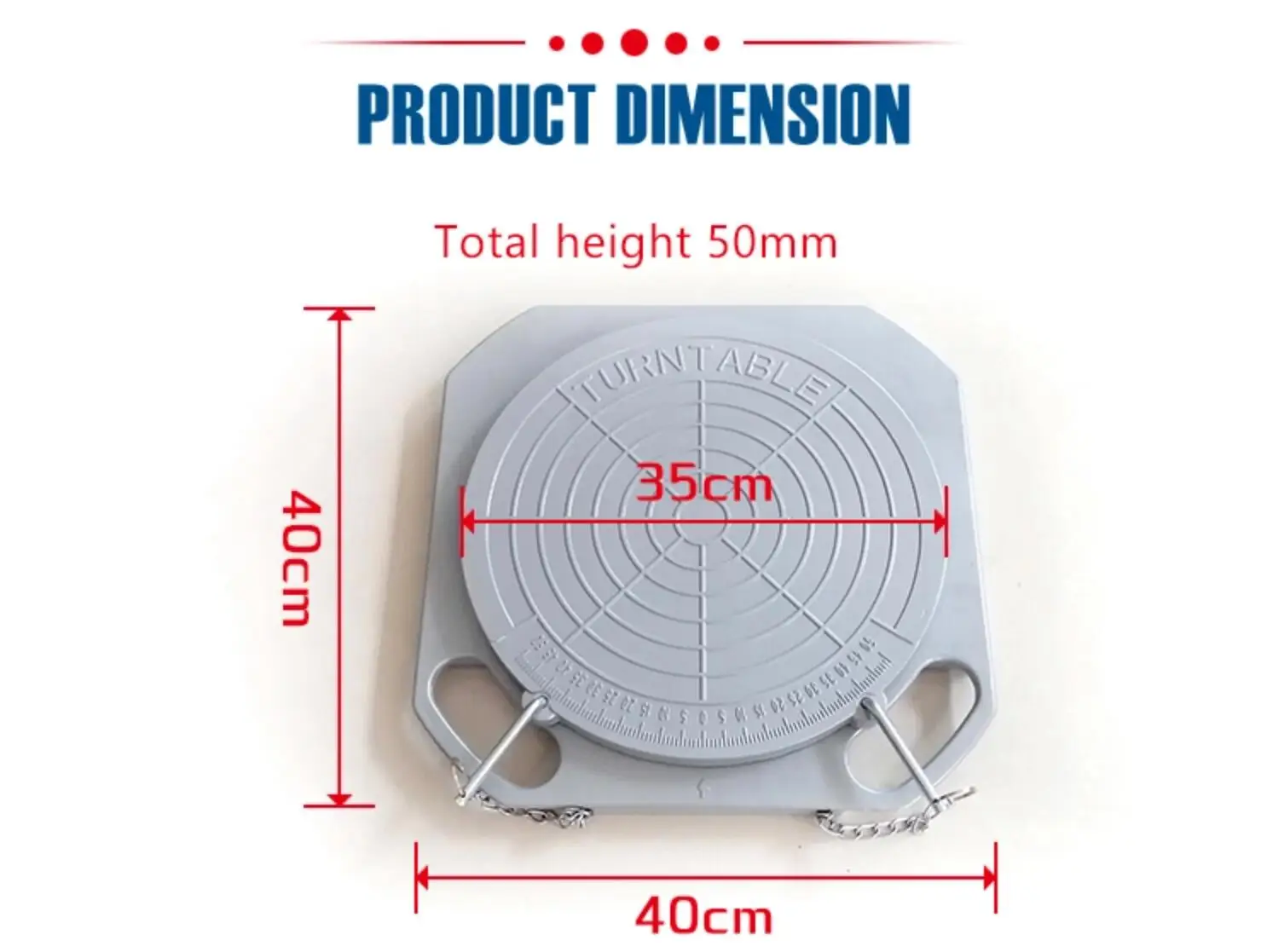

La base se describe como fundición a presión de magnesio, con acabado de pintura al horno. La ficha aporta una altura total de 5 cm, unas dimensiones exteriores de 40 × 40 cm y un disco de 350 mm de diámetro. Son datos relevantes para valorar el espacio de apoyo y la altura que se añade bajo la rueda; no se detallan, en cambio, el peso, el tipo de rodamiento ni el mecanismo de bloqueo.

La denominación «rodamiento 3T» conviene aclararla con el vendedor antes de comprar: no permite confirmar por sí sola una carga máxima admisible, ni si se refiere a capacidad, configuración u otra característica. No asumiría que equivale a una capacidad certificada de tres toneladas sin documentación técnica que lo confirme.

Montaje y compatibilidad

El montaje habitual consiste en colocar las placas en la zona delantera de las pistas del elevador, centrarlas y comprobar que quedan estables antes de subir el vehículo. El fabricante indica compatibilidad con alineadores CCD o 3D, pero eso no garantiza que las placas sean adecuadas para cualquier elevador: hay que contrastar el ancho de las pistas, el espacio disponible y la forma de fijación o bloqueo.

Antes de iniciar la medición, comprobaría que ambas plataformas estén niveladas, limpias y libres de residuos que puedan obstaculizar el giro. También conviene seguir el procedimiento del alineador para desbloquearlas únicamente cuando el vehículo esté colocado. Las placas de alineación son elementos de precisión: las recomendaciones profesionales consultadas insisten en evitar pasar por encima de ellas con el coche y en mantener los seguros puestos durante la carga.

Rendimiento y resultado final

En buenas condiciones, el beneficio esperado es que la rueda pueda girar durante las operaciones de medición sin arrastrar el neumático sobre una superficie fija. La información disponible no incluye ensayos, tolerancias angulares ni resultados medidos, así que no atribuiría a este modelo una precisión concreta ni una mejora cuantificada.

Tampoco puedo presentar como comprobadas pruebas en modelos de coche o kilometrajes específicos sin datos que las respalden. Para un taller, la valoración práctica debería centrarse en el giro fluido bajo carga, la estabilidad del conjunto, la repetibilidad de las lecturas y la ausencia de holguras o puntos duros tras varios ciclos de trabajo.

Puntos fuertes y aspectos mejorables

• A favor: juego de dos placas, construcción metálica y dimensiones indicadas con claridad; el fabricante declara uso con alineadores CCD y 3D.
• A revisar: faltan datos verificables sobre carga máxima, bloqueo, mantenimiento del rodamiento y tolerancias.
• Antes de comprar: pedir confirmación de la carga admisible y cotejar las medidas con el elevador. Frente a platos de mayor diámetro o con desplazamiento lateral, este formato puede ofrecer menos margen de adaptación, según el diseño del puesto.

Veredicto del experto

La propuesta parece adecuada para un taller que necesite platos giratorios compactos y ya haya confirmado que sus medidas son compatibles. No la elegiría basándome únicamente en la compatibilidad genérica anunciada: para una herramienta que influye en la medición, la documentación de carga y el ajuste físico al elevador son tan importantes como el material. Con esas comprobaciones resueltas, puede cumplir su función como accesorio de alineación; sin ellas, pediría la ficha técnica completa antes de incorporarla al puesto.
