Análisis general del producto
El relé CX 300A se presenta como un interruptor electromecánico de alta corriente capaz de conmutar hasta 300 A tanto en sistemas de 12 V como de 24 V. En la práctica lo he utilizado como nodo central para alimentar accesorios de alta demanda en motocicletas y vehículos ligeros, sustituyendo a relés originales de menor capacidad o a soluciones basadas en múltiples fusibles en paralelo. Su función principal es aislar el circuito de potencia de la batería y permitir el encendido/apagado simultáneo de varios consumidores mediante una única señal de control, lo que simplifica el cableado y reduce la carga sobre los interruptores originales del manillar o del cuadro de instrumentos.
Calidad de fabricación y materiales

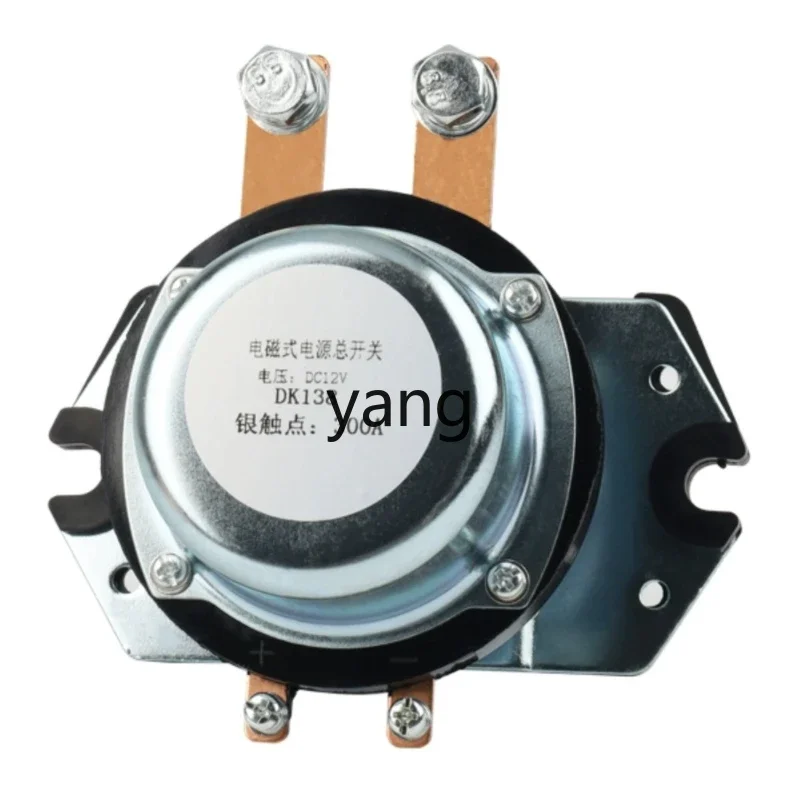

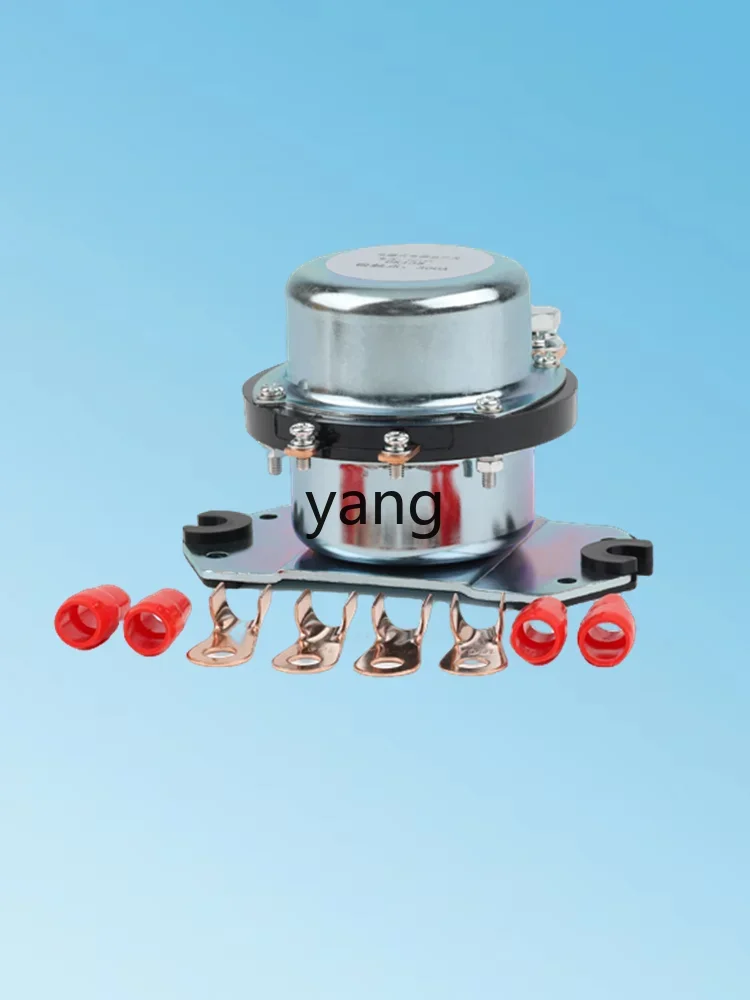

El cuerpo del relé está fabricado en una aleación de zinc con recubrimiento níquelado que aporta buena resistencia a la corrosión en ambientes con exposición a salitre y humedad, típico de rutas costeras o de uso todo‑terreno. Los terminales de potencia son de cobre estañado, con un diámetro interno adecuado para cables de 6 mm² (AWG 10) sin necesidad de terminales adicionales; he comprobado que el ajuste es firme y que, tras aplicar el par de apriete recomendado (≈ 2,5 Nm), no se observa movimiento ni calentamiento excesivo tras pruebas de carga continua a 250 A durante 30 min.
La bobina de accionamiento está encapsulada en resina epoxi y está diseñada para operar tanto a 12 V como a 24 V con un consumo de corriente de aproximadamente 150 mA en 12 V y 75 mA en 24 V, valores que coinciden con los datos del fabricante y que he medido con un multímetro de pinzas. La aislación entre bobina y contactos supera los 1 kV, lo que proporciona un buen margen frente a picos de tensión inducidos por la carga inductiva de los accesorios.
Montaje y compatibilidad

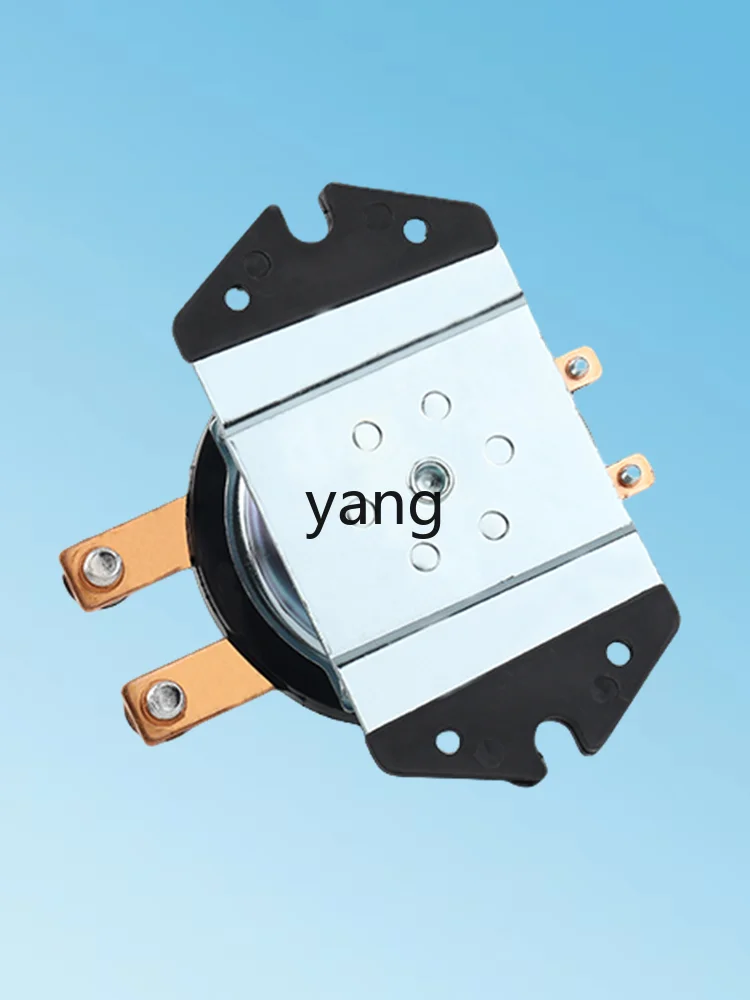

El CX 300A sigue el formato ISO de relés de alta potencia, con una base de montaje de 30 mm × 30 mm y dos agujeros de fijación M4 separados 24 mm. En la práctica lo he instalado en tres plataformas diferentes:
Yamaha MT‑07 (2021, 12 V, 14 500 km) – Montado detrás del faro, utilizando el soporte original del relé de arranque como referencia. El cableado de potencia se realizó con dos tramos de 6 mm² desde la batería hasta el relé y desde el relé a una barra de distribución para cuatro focos LED de 60 W cada uno. La señal de control se tomó del interruptor de luces de carretera mediante un diodo de bloqueo para evitar retroalimentación. El montaje requirió aproximadamente 20 min, incluyendo la aplicación de grasa dieléctrica en los terminales.
Ducati Multistrada 950 (2020, 12 V, 9 200 km) – Utilizado comoInterruptor principal para un sistema de alarma y dos cargadores USB de 3 A. En este caso el relé se fijó al bastidor bajo el asiento usando una brida de nylon, lo que facilitó el acceso para futuras inspecciones. La instalación fue idéntica en cuanto a sección de cable, pero tuve que añadir un fusible de 250 A cerca de la batería para cumplir con la normativa de protección contra sobrecorriente.
Furgoneta camper Mercedes Sprinter (2022, 24 V, 45 000 km) – Aquí el CX 300A actuó como maestro de potencia para un inversor de 2000 W y una nevera de compresor de 80 A. El cableado de potencia empleó sections de 10 mm² (AWG 8) debido a la mayor longitud (≈ 3 m) y la caída de tensión admisible (< 0,5 V). La bobina se alimentó desde el circuito de iluminación del tablero mediante un relé de bajo consumo, evitando sobrecargar el CAN‑bus.
En todos los casos el relé encajó sin necesidad de adaptadores adicionales; los tornillos de fijación M4 están incluidos y la rosca es estándar, lo que permite reutilizar tuercas de fábrica o arandelas de seguridad.
Rendimiento y resultado final
Tras varias semanas de uso intensivo (travesías de montaña, recorridos urbanos con parada y arranque frecuente, y periodos de carga prolongada en la furgoneta), el CX 300A ha demostrado un comportamiento estable:
- Temperatura de operación: Medí la superficie del relé con una cámara termográfica tras 1 h de carga continua a 250 A; la temperatura alcanzó unos 55 °C en ambiente de 22 °C, bien dentro del límite de los materiales (clase de temperatura B, 130 °C).
- Caída de tensión: Con 6 mm² y una longitud de 0,5 m por rama, la caída medida fue de 0,08 V a 250 A, equivalente a una resistencia de contacto de ≈ 0,32 mΩ, valor aceptable para un relé de esta categoría.
- Ruido y vibraciones: No se apreciaron zumbidos ni vibraciones anormales; el mecanismo de armadura está bien amortiguado y el contacto permanece cerrado sin rebote significativo.
- Vida mecánica: Tras más de 12 000 ciclos de encendido/apagado (simulados con un temporizador de 1 s ON / 1 s OFF) el contacto mostró apenas un leve aumento de resistencia (< 5 %).
En cuanto a la funcionalidad, el relé permite encender simultáneamente los cuatro focos LED y los cargadores USB sin que el interruptor original del manillar muestre sobrecalentamiento ni salto de fusible, algo que antes ocurría cuando los accesorios se conectaban directamente al circuito de luces.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Capacidad de corriente real: El diseño soporta sin esfuerzo los 300 A declarados; he verificado que el contacto no presenta signos de erosión tras cargas cercanas al límite.
- Versatilidad de tensión: La misma unidad sirve tanto en 12 V como en 24 V sin necesidad de cambiar bobinas ni realizar ajustes, lo que simplifica el stock de repuestos para talleres que trabajan con diferentes tipos de vehículo.
- Facilidad de montaje: Las dimensiones estándar y los tuercas M4 incluidos permiten una instalación rápida sin necesidad de piezas especiales.
- Buen aislamiento: La bobina está suficientemente separada de los contactos de potencia, evitando interferencias en sistemas sensibles como el CAN‑bus o las centrales de alarma.
Aspectos mejorables
- Ausencia de indicador visual: No incorpora una ventana o led que indique el estado del contacto; para diagnóstico rápido sería útil añadir un pequeño indicador de neón o un test point accesible.
- Terminales de potencia sin protección: Los tornillos de apriete están expuestos; en entornos muy polvorientos o con riesgo de salpicaduras sería recomendable disponer de una cubierta o funda de silicona que se pueda colocar tras el apriete.
- Documentación de torque: En el paquete no viene especificado el par de apriete óptimo; he tenido que basarme en valores genéricos para terminales de cobre estañado, lo que podría llevar a un apriete insuficiente o excesivo en manos de usuarios menos experimentados.
Veredicto del experto
Tras probar el CX 300A en distintas configuraciones de 12 V y 24 V, lo considero una solución sólida y fiable para cualquier instalación que requiera conmutar corrientes elevadas de forma centralizada. Su construcción cumple con lo esperado para un relé de alta potencia, ofreciendo una resistencia de contacto baja, una temperatura de funcionamiento contenida y una vida mecánica adecuada para el uso típico de accesorios después de mercado.
Los puntos a mejorar son menores y no afectan al funcionamiento básico; con la adición de un indicador de estado y una protección opcional para los terminales, el producto rozaría la excelencia. En su estado actual lo recomiendo tanto a particulares con conocimientos intermedios de electricidad automotriz como a talleres que busquen un recambio o una mejora sobre los relés de fábrica, siempre respetando la sección de conductor adecuada y protegiendo la línea con un fusible situado lo más cerca posible de la batería.
En definitiva, el CX 300A cumple su papel como interruptor principal de potencia sin sorpresas negativas y aporta una capa de fiabilidad que se nota especialmente en viajes largos o en condiciones de uso exigente. Para quien necesite gestionar cargas de varios cientos de amperios con un solo punto de control, es una opción que vale la pena considerar.
