Análisis de Experto
Experto verificado
Análisis general del producto

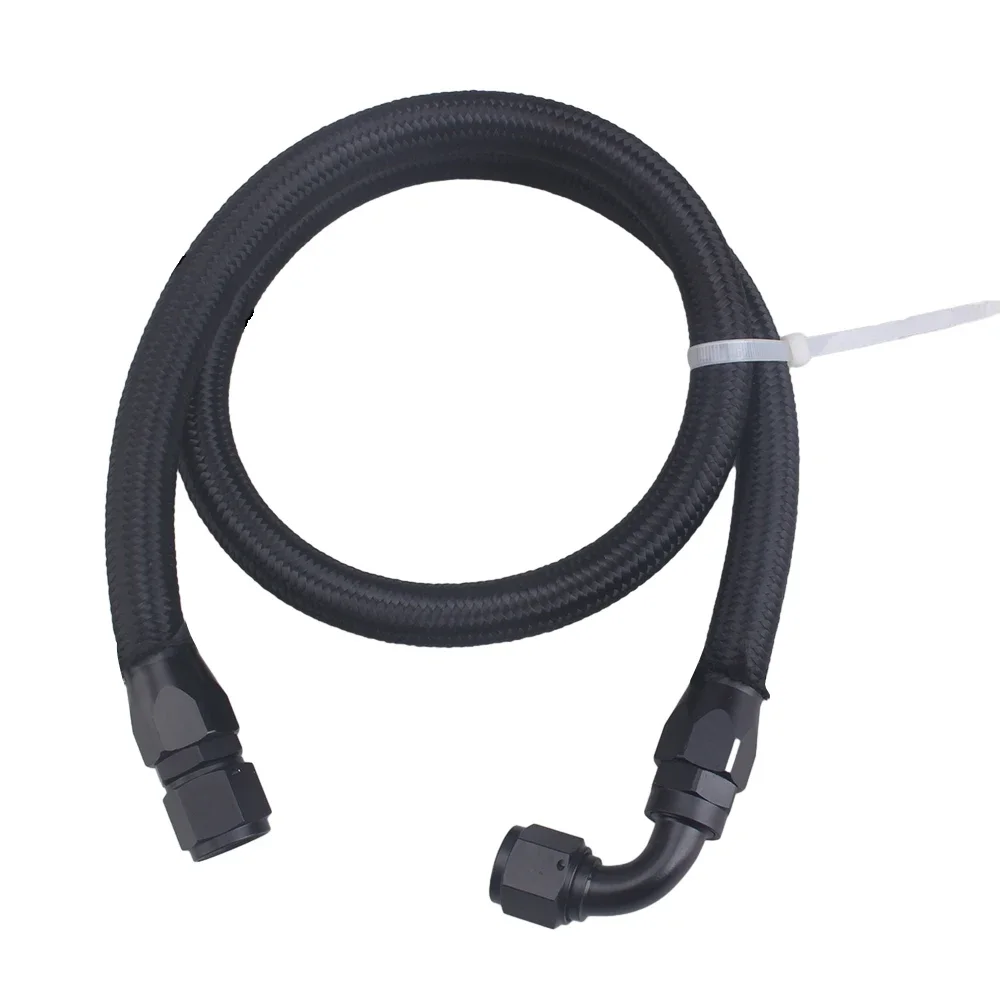

Estamos ante una línea flexible de 1 metro con terminales AN10 en configuraciones recta de 0 grados y acodada de 90 grados. Por sus cifras de presión, está orientada a circuitos de automoción que trabajan con valores elevados, como conducciones de aceite, combustible, dirección hidráulica o determinados sistemas auxiliares de competición. No la consideraría una manguera universal para cualquier fluido: la ausencia de información sobre el material interior, la cubierta exterior y la compatibilidad química obliga a confirmar el uso concreto antes de instalarla.
El punto que más me llama la atención es la relación entre la denominación AN10 y el diámetro interior indicado, de 5,59 mm. En automoción, el estándar AN10 suele asociarse a una sección de paso notablemente mayor. Por eso, antes de comprar racores adicionales o diseñar el circuito, comprobaría físicamente el diámetro útil y la geometría de los terminales. Una discrepancia entre la medida real y la denominación comercial puede provocar restricciones de caudal o incompatibilidades durante el montaje.
Calidad de fabricación y materiales
La presión de trabajo declarada de 500 PSI, equivalente aproximadamente a 34,5 bar, ofrece un margen considerable para muchas aplicaciones de automoción. La presión de rotura de 4400 PSI, unos 303 bar, indica una diferencia amplia entre el límite de utilización y el punto de fallo teórico. Aun así, estas cifras no deben interpretarse como una autorización para trabajar continuamente cerca del máximo: la temperatura, las vibraciones, los ciclos de presión y el tipo de fluido reducen el margen de seguridad.
El diámetro exterior de 11,18 mm frente a un interior de 5,59 mm deja una pared aproximada de 2,8 mm. Es una construcción relativamente robusta desde el punto de vista geométrico, aunque el espesor por sí solo no permite valorar la calidad real. Para una evaluación completa echaría en falta datos sobre el tipo de elastómero, el número de capas de refuerzo, la resistencia térmica, la permeabilidad al combustible y la protección frente a abrasión.
En una instalación dentro del vano motor, protegería la línea con funda textil o termorresistente cuando quede cerca de colectores, turbocompresores o radiadores. Una cubierta exterior resistente no sustituye a una correcta gestión del calor.
Montaje y compatibilidad
La combinación de un terminal recto y otro a 90 grados resulta práctica para evitar curvas forzadas. El codo facilita el paso junto a mamparos, bloques de motor y soportes, mientras que el extremo recto simplifica la conexión en zonas abiertas. No obstante, la orientación final del racor acodado debe planificarse antes de apretarlo; si queda mal posicionado, girar la línea una vez montada puede retorcer el tubo y comprometer la unión.
Yo mediría el recorrido con la suspensión y el motor en sus posiciones normales, dejando una pequeña holgura para absorber vibraciones. La línea no debe quedar tensa ni apoyada contra cantos metálicos. También evitaría radios de curvatura demasiado cerrados, especialmente cerca de los terminales, porque concentran esfuerzos en la unión.
La compatibilidad no depende únicamente de que el racor esté marcado como AN10. Hay que verificar el tipo exacto de rosca, el sistema de asiento, el diámetro real del tubo y el método de fijación. No mezclaría este conjunto con adaptadores de distinta norma sin comprobar previamente el sellado. En circuitos de combustible, además, confirmaría que el revestimiento interior sea apto para gasolina, etanol o diésel, según corresponda.
Rendimiento y resultado final

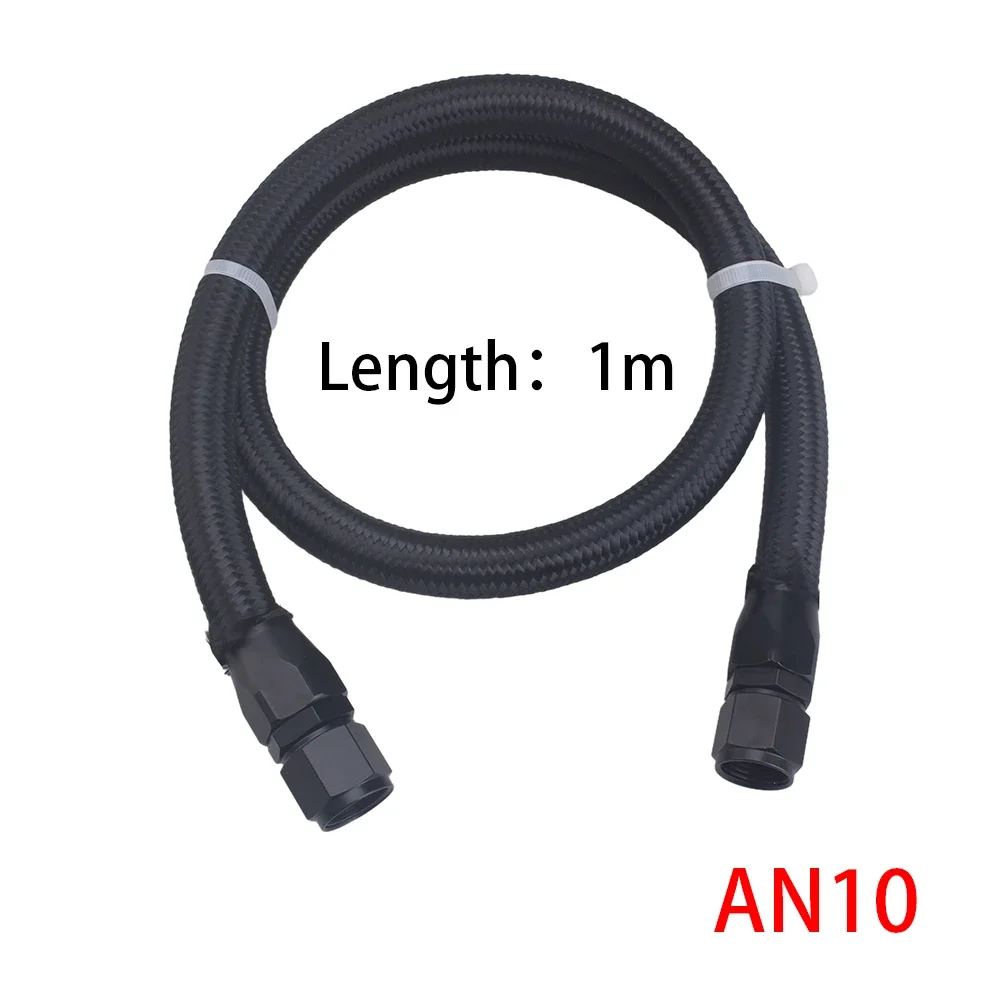

Con una longitud de 1 metro, la pieza encaja mejor en conexiones locales que en tendidos largos. Su principal ventaja sería la capacidad de soportar presión elevada manteniendo un recorrido compacto. El terminal a 90 grados puede mejorar mucho la limpieza de la instalación y reducir el número de curvas improvisadas.
El diámetro interior de 5,59 mm, sin embargo, limita el caudal frente a una línea AN10 convencional de mayor sección. En un circuito de engrase o alimentación de combustible con gran demanda, calcularía la pérdida de carga antes de montarla. Para una conducción auxiliar, un retorno o una conexión corta puede ser suficiente; para una alimentación principal, no daría por válida la denominación AN10 sin confirmar la sección efectiva.
Tras la instalación, revisaría todas las uniones con el circuito frío y volvería a inspeccionarlas después del primer ciclo térmico. Buscaría sudoración, olor a combustible, deformaciones, roces y cambios de color en la cubierta.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Presión de trabajo elevada para una línea compacta.
- Amplio margen entre presión de trabajo y presión de rotura.
- Longitud adecuada para conexiones cortas.
- Combinación de terminal recto y acodado.
- Posibilidad de dirigir mejor el recorrido en espacios reducidos.
Aspectos mejorables:
- Falta información sobre materiales y rango de temperatura.
- El diámetro interior indicado no encaja claramente con lo que suele esperarse de un AN10.
- No se especifica la compatibilidad con combustibles, aceites o fluidos hidráulicos.
- Un metro puede resultar insuficiente en instalaciones que requieran curvas amplias y sujeciones intermedias.
Veredicto del experto
Mi valoración es positiva para una instalación corta y bien calculada, siempre que se confirme la medida real del paso y la compatibilidad química con el fluido empleado. La presión declarada resulta convincente, pero no compensa la falta de información sobre el material y el refuerzo interno.
Yo la utilizaría únicamente después de verificar el diámetro con un calibre, identificar correctamente los racores y revisar la temperatura de trabajo del circuito. Si el caudal requerido es alto, compararía esta línea con una alternativa de mayor sección interior, aunque su denominación comercial también sea AN10. La seguridad del conjunto dependerá más de esas comprobaciones y de un montaje sin tensiones que de la cifra máxima de presión.
