Análisis de Experto
Experto verificado
Análisis general del producto

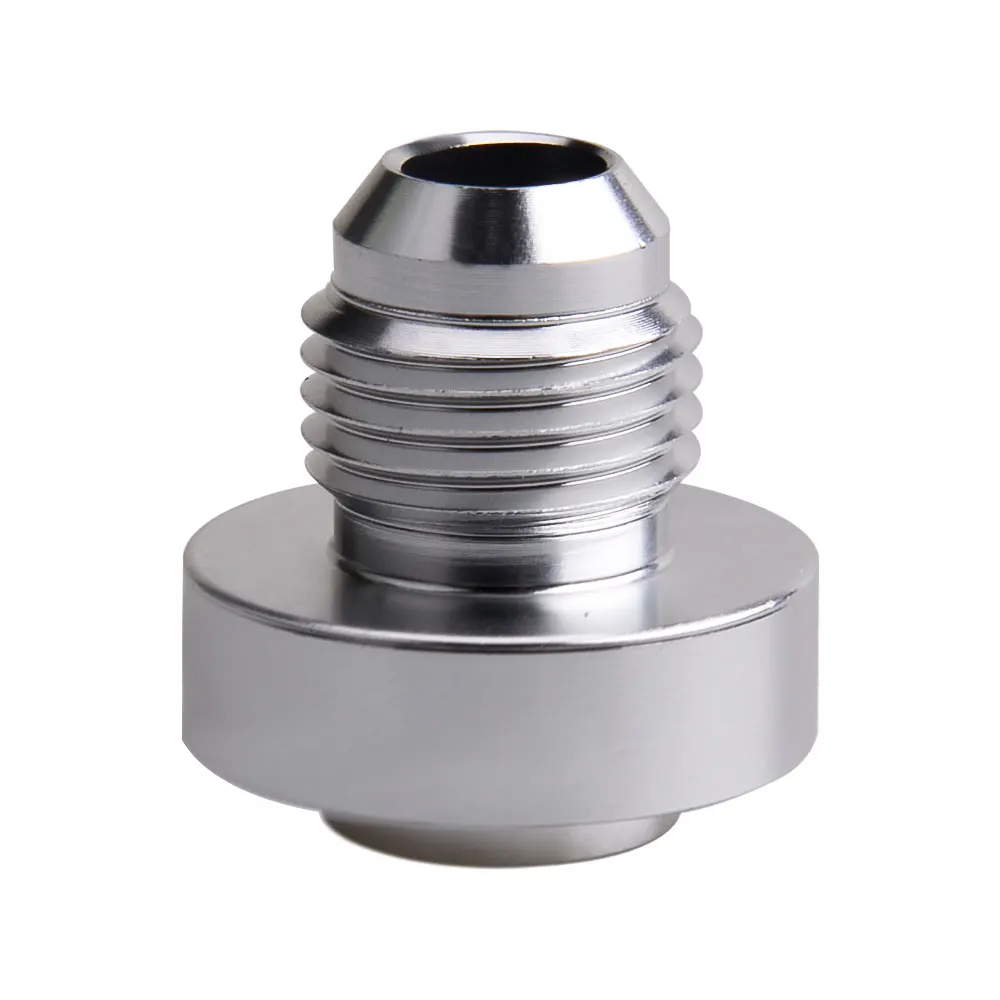

He utilizado este tipo de racor macho recto en varios montajes de líneas de nitroso y, cuando la instalación permite mantener la manguera alineada, resulta una solución sencilla y ordenada. Su principal ventaja es que evita añadir una curva innecesaria junto a la válvula, el distribuidor o el solenoide, algo especialmente útil en compartimentos de motor con espacio suficiente en sentido longitudinal.

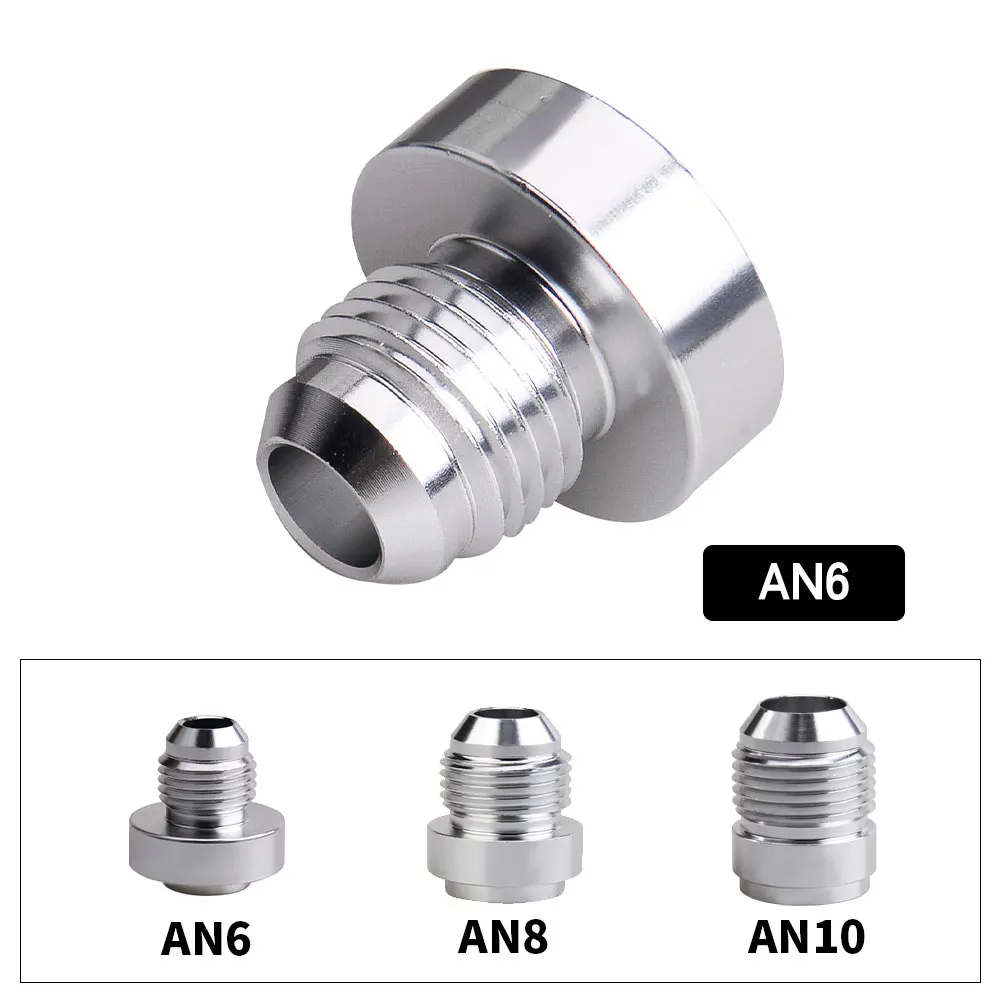

La elección debe hacerse con precisión: AN6, AN8 y AN10 no son medidas intercambiables. En el estándar habitual, AN6 corresponde a una rosca de 9/16"-18, AN8 a 3/4"-16 y AN10 a 7/8"-14. Además, la medida de la conexión debe coincidir tanto con el terminal de la manguera como con el componente receptor. Un racor AN6 no convierte automáticamente una línea AN8 en AN6.
Calidad de fabricación y materiales

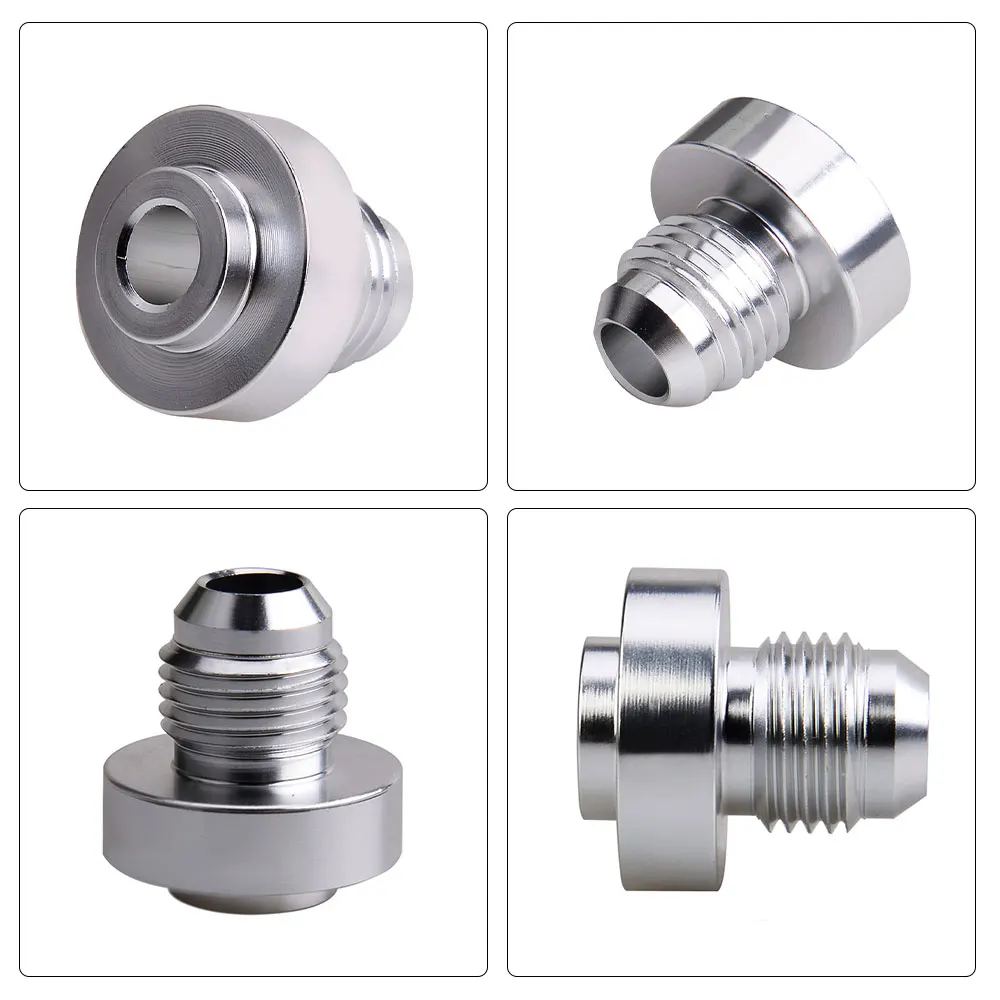

El aluminio es una elección lógica para este tipo de componente porque reduce peso y facilita la integración en instalaciones de competición o preparación. En los ejemplares que he montado, la pieza presentaba un acabado mecanizado limpio, con las aristas principales bien definidas y una rosca sin rebabas apreciables. Esto es importante: una rosca áspera puede dañar el componente hembra o falsear el apriete antes de que las superficies de sellado lleguen a asentarse correctamente.
Su ligereza es un punto a favor frente a racores de acero, sobre todo cuando se emplean varios elementos en una misma línea. A cambio, el aluminio exige más cuidado durante el montaje. No conviene utilizar una llave desajustada, una mordaza directamente sobre la pieza ni aplicar un par excesivo, ya que es más fácil marcar las caras o deteriorar la rosca que con un racor de acero.
También recomiendo comprobar que no existan restos de viruta en el paso interior. En una línea de nitroso, cualquier contaminación puede acabar en un filtro, un solenoide o un inyector. Antes de instalarlo, limpio el racor con producto compatible, aire filtrado y un paño que no desprenda fibras.
Montaje y compatibilidad
El montaje es directo siempre que la manguera utilice un terminal AN compatible. En un Seat Leon 1M 1.8T con 210.000 kilómetros, lo instalé en una zona accesible del vano motor, entre la línea y el conjunto de distribución. El formato recto permitió mantener un radio de curvatura amplio y sujetar la manguera sin que quedara apoyada contra el colector de admisión ni contra elementos móviles.
En una motocicleta de preparación con espacio muy limitado bajo el depósito, el resultado fue distinto: el racor funcionaba correctamente, pero la orientación recta obligaba a desplazar ligeramente la línea. En ese caso, un modelo acodado habría permitido un trazado más limpio. Por tanto, no elegiría este formato únicamente por la medida; también revisaría la orientación de la conexión, el espacio para la herramienta y el radio mínimo de curvatura de la manguera.
Antes de apretar, compruebo los siguientes puntos:
- Que la rosca macho entre a mano varias vueltas, sin forzarla.
- Que el tipo de rosca sea realmente compatible con el componente receptor.
- Que la junta o superficie de sellado corresponda al sistema AN utilizado.
- Que la manguera no quede retorcida al apretar el terminal.
- Que exista espacio suficiente para colocar una llave de apoyo.

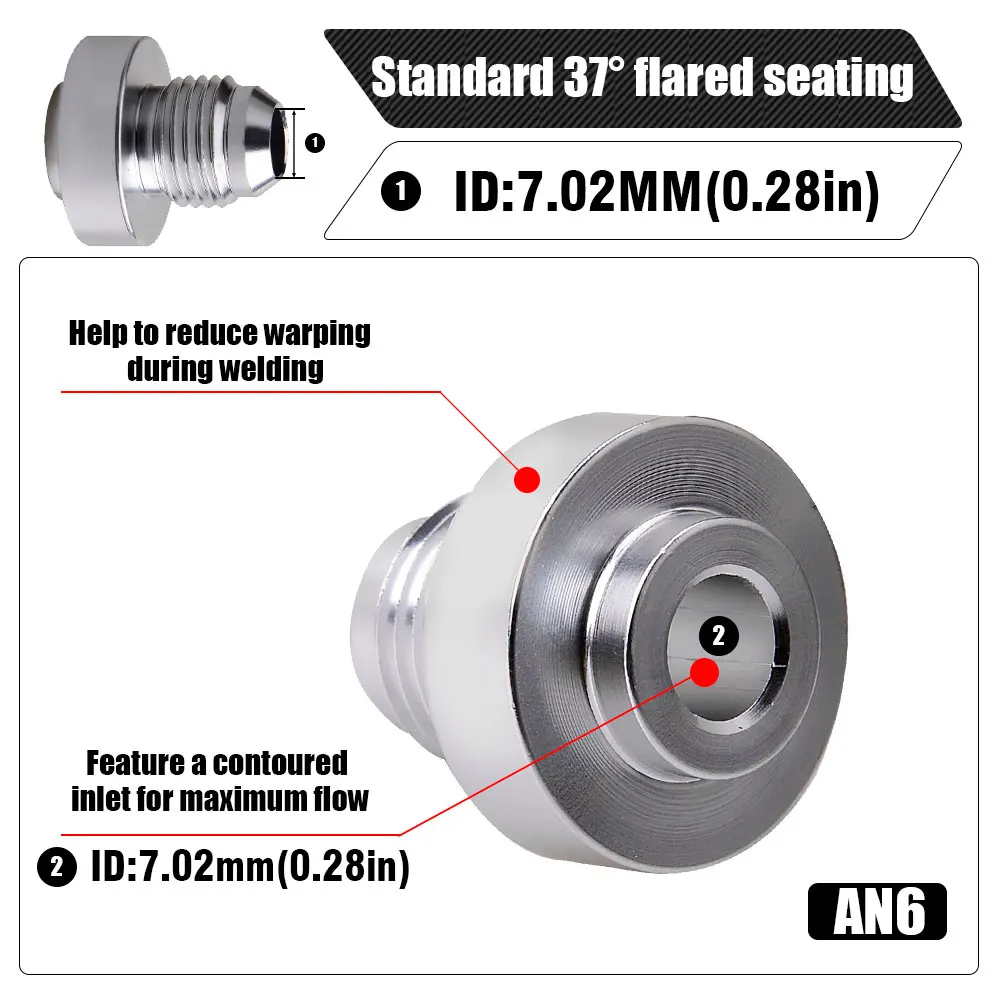

En conexiones AN, el sellado se produce normalmente en las superficies cónicas, no en la rosca. Por eso no aplicaría cinta de PTFE en la rosca AN de sellado cónico. Solo utilizaría un sellador si el fabricante del componente concreto lo especifica y únicamente en una unión cuya estanqueidad dependa de la rosca.
Rendimiento y resultado final
En un BMW E36 328i de circuito, con una línea AN8 y el racor instalado en un tramo corto junto al distribuidor, la ventaja más clara fue la limpieza del recorrido. No aprecié pérdidas ni movimientos del conjunto después de varias jornadas de uso, aunque el resultado depende tanto del terminal de la manguera como del propio racor.

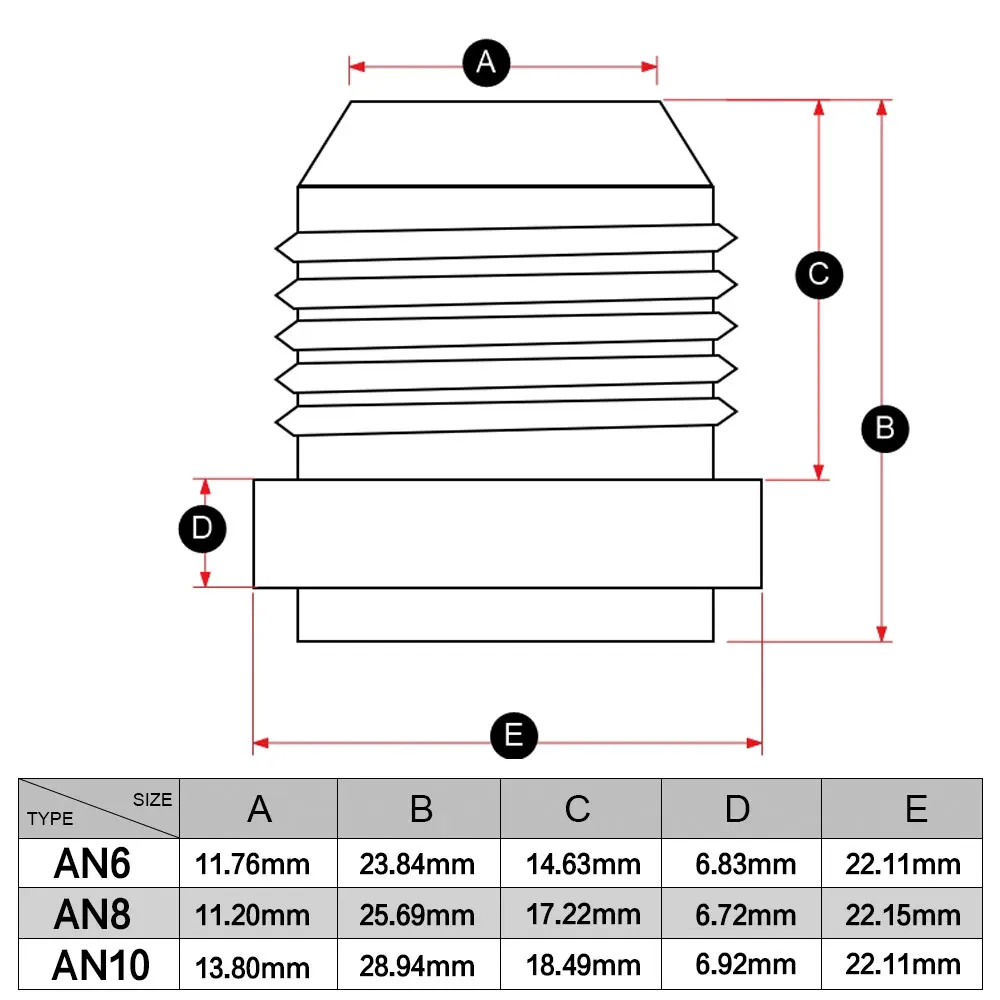

En una instalación AN6 más compacta, la pieza permitió reducir el número de curvas y dejar la línea mejor sujeta. En tamaños mayores, como AN10, vigilaría especialmente el espacio disponible: el diámetro exterior de la conexión crece de forma notable y puede dificultar el acceso con la llave o provocar interferencias con soportes cercanos. Las dimensiones interiores también varían según el tipo de manguera, por lo que no conviene calcular el caudal únicamente a partir del nombre AN.
Tras el montaje, realizo una inspección visual, presurizo el circuito siguiendo el procedimiento del fabricante y reviso la unión en frío y después de varios ciclos térmicos. Si aparece humedad, olor anómalo o cualquier movimiento del racor, no continuaría utilizando el vehículo hasta localizar la causa.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Peso reducido gracias a la construcción en aluminio.
- Diseño recto que favorece los tendidos ordenados.
- Buena solución para tramos cortos y zonas con acceso frontal.
- Disponibilidad en medidas AN6, AN8 y AN10.
- Montaje sencillo cuando la manguera y la rosca son compatibles.
Aspectos mejorables:
- El formato recto no es adecuado para todos los compartimentos.
- El aluminio requiere más cuidado frente al apriete excesivo.
- La medida AN no define por sí sola el tipo de rosca del componente receptor.
- No sustituye a un adaptador reductor si se pretende unir tamaños diferentes.
- La compatibilidad final depende del terminal de la manguera y del sistema de sellado.
Frente a racores de acero, ofrece menor peso y suele resultar más práctico en preparaciones ligeras, aunque el acero puede ser preferible en zonas sometidas a golpes, roscados frecuentes o esfuerzos mecánicos elevados. Frente a un racor acodado, el modelo recto ocupa menos en longitud y suele ofrecer un flujo más directo, pero necesita una planificación más cuidadosa del recorrido.
Veredicto del experto
Considero que es un racor funcional para instalaciones de nitroso, combustible o aceite que utilicen conexiones AN compatibles y dispongan de espacio suficiente para un recorrido recto. No lo elegiría por precio o apariencia, sino después de verificar la medida exacta, la rosca, el tipo de terminal y la orientación final de la manguera.
Su rendimiento ha sido correcto en montajes compactos y bien sujetos. La clave está en no confundir AN6, AN8 y AN10, no forzar la rosca y respetar el sistema de sellado. Con esas precauciones, es una alternativa ligera y práctica para una instalación personalizada; si el trazado exige un giro cerrado, elegiría un racor acodado en lugar de intentar doblar la manguera junto a la conexión.
