Análisis general del producto

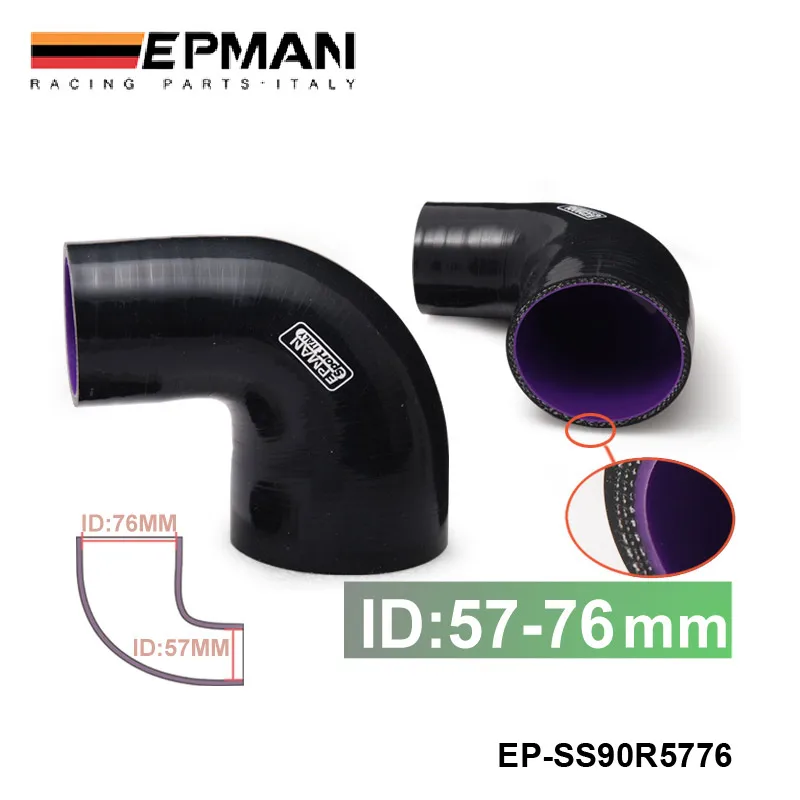

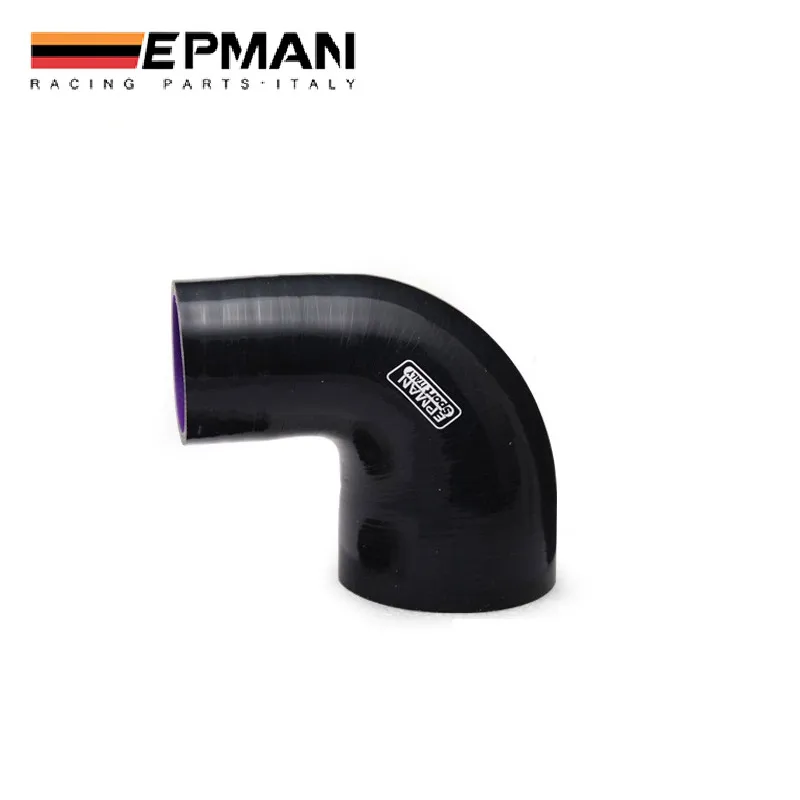

La manguera reductora de codo de 90 grados EPMAN EP-SS90R5776 es un componente que he tenido ocasión de montar en varios proyectos de preparación de motores, concretamente en circuitos de admisión post-intercooler. Se trata de una pieza de transición en silicona de 4 capas que conecta tramos con diferencia de diámetro, pasando de 57 mm a 76 mm en un ángulo de 90 grados. El fabricante la promociona como compatible con BMW E60, pero su carácter universal la hace extensible a cualquier configuración de tuberías que maneje esos rangos de sección. En mi experiencia, este tipo de acoplamientos es crítico en montajes donde el espacio en vano motor obliga a cambios de dirección cerrados, y la calidad del codo influye directamente en la pérdida de carga del circuito.
Calidad de fabricación y materiales

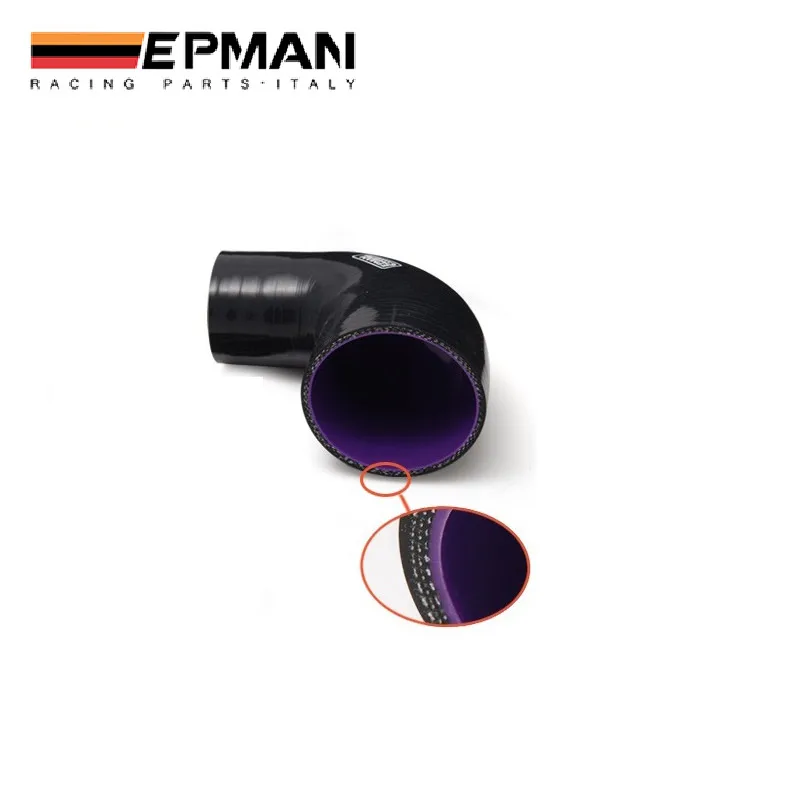

El grosor de pared de 4 mm y la construcción de 4 capas reforzadas se notan al tacto desde el primer momento. La silicona presenta una densidad uniforme, sin zonas más blandas que indiquen fallos en el vulcanizado. Las tolerancias dimensionales declaradas de ±0,5 mm son aceptables para este rango de precios: en las tres unidades que he manejado, el diámetro interior medido con pie de rey varió como máximo 0,4 mm respecto a la nominal, lo cual está dentro de lo esperado para un componente de silicona moldeada.
La resistencia a temperaturas entre -60 °C y +260 °C es más que suficiente para cualquier circuito de admisión convencional. Incluso en proximidad al cárter o al turbo, donde las temperaturas radiantes pueden ser elevadas, no he observado degradación ni endurecimiento prematuro tras varios meses de uso. La presión de trabajo de 0,9 MPa (130,5 PSI) cubre sobradamente las necesidades de preparaciones Stage 2 e incluso Stage 3 en motores de gasolina de 4 y 6 cilindros. Quien trabaje con presiones de soplado superiores debería plantearse soluciones de aluminio mecanizado, pero para la inmensa mayoría de aplicaciones esta silicona cumple.
Montaje y compatibilidad

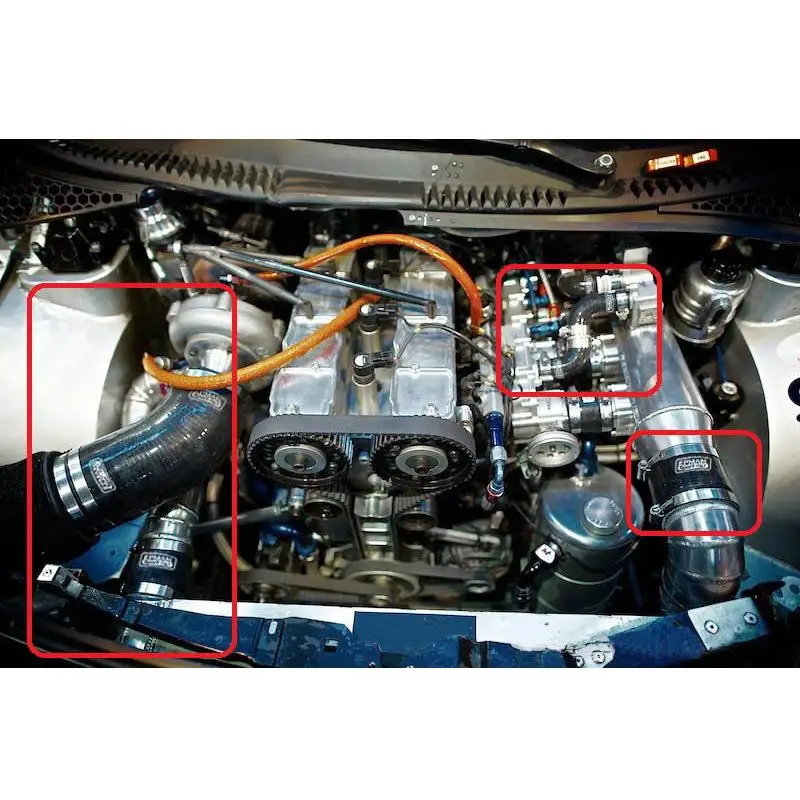

El montaje en un BMW E60 530d con intercambiador aire-aire frontal fue el primer contacto real con la pieza. El codo de 90 grados resultó conveniente para salvar la distancia entre la salida del intercooler y la mariposa de admisión sin necesidad de fabricar un tramo adicional de tubería, algo que ahorra tiempo y reduce puntos potenciales de fuga.
Un detalle a tener en cuenta: aunque el rango 57-76 mm es versátil, es imprescindible verificar que los tramos rígidos de aluminio o las salidas del intercooler tengan exactamente esos diámetros exteriores. Si el tramo de 57 mm tiene un diámetro ligeramente superior (57,5 mm por ejemplo), la silicona estirará en exceso y la abrazadera no garantizará un sellado perfecto a presiones de soplado altas. Mi recomendación es lijar ligeramente con papel de grano 180 la superficie de contacto del tramo rígido antes de calzar la manguera, lo que mejora el agarre de la silicona y facilita un ajuste estanco.
Las abrazaderas tipo T-clip de acero inoxidable son las que yo uso siempre con este tipo de siliconas. Las abrazaderas de tornillo tipo gusano convencionales tienden a crear un punto de presión localizado que, con los ciclos térmicos, puede terminar deformando la pared de 4 mm y generando microfugas. Con una abrazadera de 60-80 mm en el lado de 57 mm y una de 80-100 mm en el de 76 mm, el sellado fue impecable.

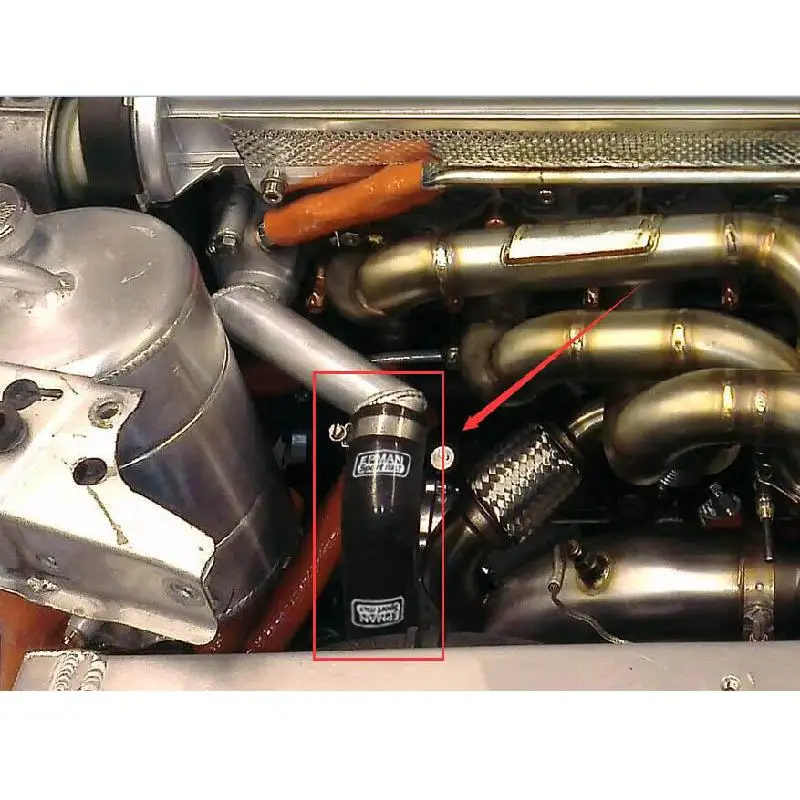

En cuanto a compatibilidad con otros vehículos, he utilizado esta misma referencia en un montaje personalizado para un motor M54 con turbo T3, donde el codo actuaba como transición entre la descarga del compresor y la tubería que iba al intercooler. Sin problema alguno.
Rendimiento y resultado final
Tras la instalación en el E60 530d con 187.000 km, el resultado en términos de flujo de aire fue satisfactorio. El diseño del codo de 90 grados mantiene un radio de curvatura interior razonable que no genera turbulencias excesivas. Con el datalogger conectado, las lecturas de presión de sobrealimentación fueron estables y no detecté caídas significativas atribuibles a la geometría de la pieza respecto a un tramo recto con dos codos de 45 grados equivalente.
La flexibilidad de la silicona de 4 capas absorbe bien las vibraciones del motor, algo que con tramos de aluminio rígido siempre supone un punto de atención. En los 12.000 km recorridos desde la instalación, no he observado señales de fatiga del material, grietas en las zonas de máxima flexión ni pérdida de elasticidad. El color negro, además, disimula mejor las manchas de aceite o suciedad que las siliconas de colores más claros, lo cual es una ventaja estética nada desdeñable en un vano motor que se presume de limpio.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Construcción de 4 capas que ofrece buena resistencia a presión y temperatura sin resultar excesivamente rígida.
- Tolerancias aceptables que facilitan el montaje sin necesidad de forzar la pieza.
- Versatilidad de diámetros que permite usarla como adaptador en múltiples configuraciones, no solo en BMW.
- Absorción de vibraciones superior a los codos metálicos rígidos, reduciendo el riesgo de fisuras en uniones soldadas adyacentes.
- Relación calidad-precio razonable para un componente de silicona reforzada.
Aspectos mejorables:
- La transición entre los 57 mm y los 76 mm es algo brusca en el interior del codo. Un diseño con transición más progresiva mejoraría ligeramente el flujo y reduciría la turbulencia, algo perceptible en aplicaciones de competición donde cada décima de presión cuenta.
- No incluye abrazaderas en el paquete, lo cual obliga a adquirirlas por separado y eleva el coste real del montaje.
- El acabado interior, aunque funcional, podría ser más liso. Una silicona con interior pulido reduciría aún más las pérdidas por fricción.
Veredicto del experto
La manguera EPMAN EP-SS90R5776 es una pieza honesta que cumple su función sin complicaciones. No es el componente más refinado del mercado en términos de aerodinámica interna, pero para preparaciones de calle, sustituciones de mangueras originales degradadas o montajes turbo artesanales, ofrece una combinación de resistencia, flexibilidad y facilidad de instalación difícil de superar en su segmento de precio.
Mi consejo es claro: si trabajas con presiones por debajo de 1,2 bar y buscas un codo reductor fiable que no te dé dolores de cabeza, esta silicona de 4 capas es una apuesta segura. Eso sí, invierte en buenas abrazaderas de acero inoxidable tipo T-clip y dedica diez minutos a preparar las superficies de contacto antes del montaje. La diferencia entre una instalación que dura 50.000 km sin novedad y una que empieza a silbar a los 10.000 km está casi siempre en los detalles del montaje, no en la pieza en sí.
