Análisis general del producto

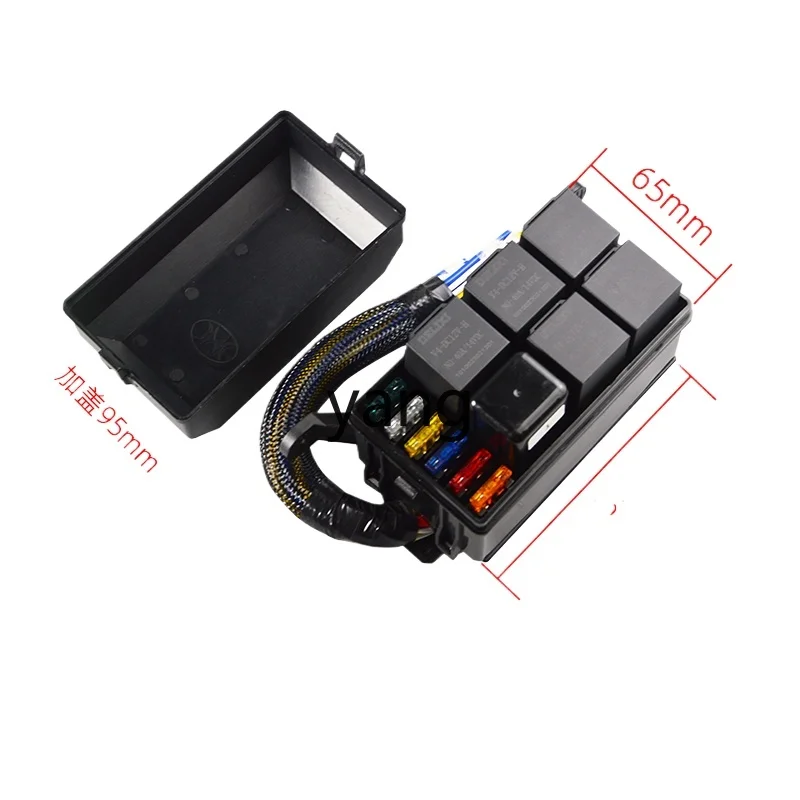

Llevo años trasteando con instalaciones eléctricas en motos y todoterrenos ligeros, y esta caja de fusibles de 6 vías con relé integrado me ha llamado la atención por su planteamiento. No es el típico bloque de fusibles chino que llega sin documentación y con unos plásticos que parecen de juguete. Esta unidad está pensada para centralizar hasta seis circuitos independientes en un punto, con un relé tipo Lh RV que permite gobernar cargas altas desde una señal de baja intensidad. En esencia, es una solución compacta para cuando el cuadro original se queda corto.
La he montado en una Suzuki DR 650 del 99 con más de 40 000 km y en una Yamaha XT 600 del 91, ambas con añadidos eléctricos: luces led auxiliares, toma USB de 12 V y cuadro de instrumentos aftermarket. En los dos casos, el resultado ha sido un cableado mucho más limpio y una localización de averías infinitamente más rápida.
Calidad de fabricación y materiales

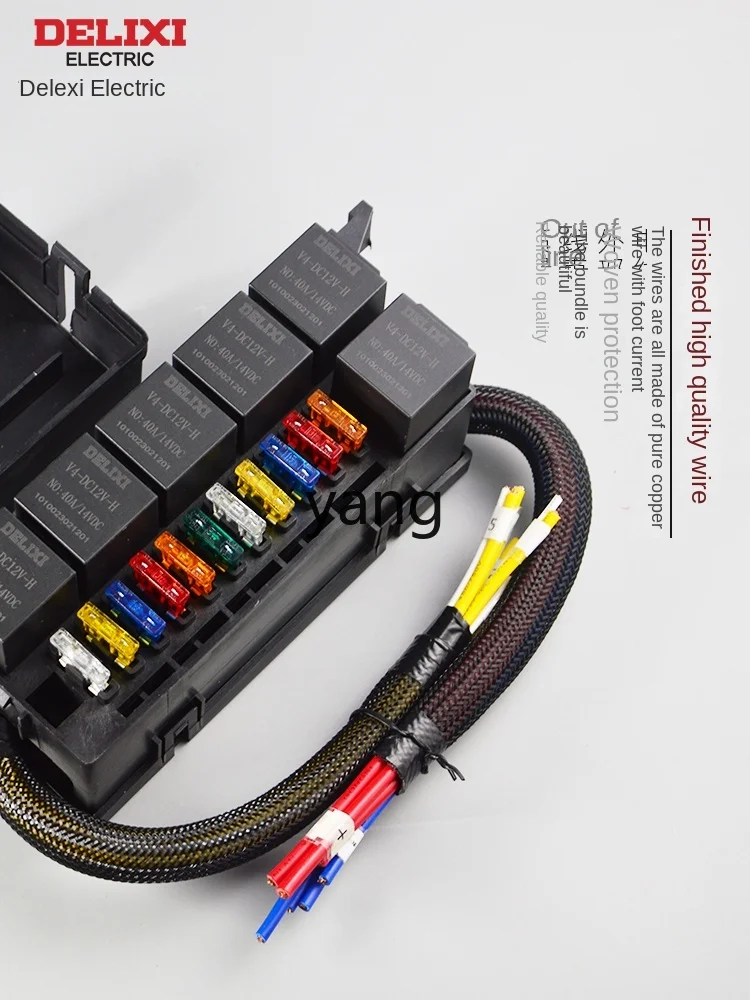

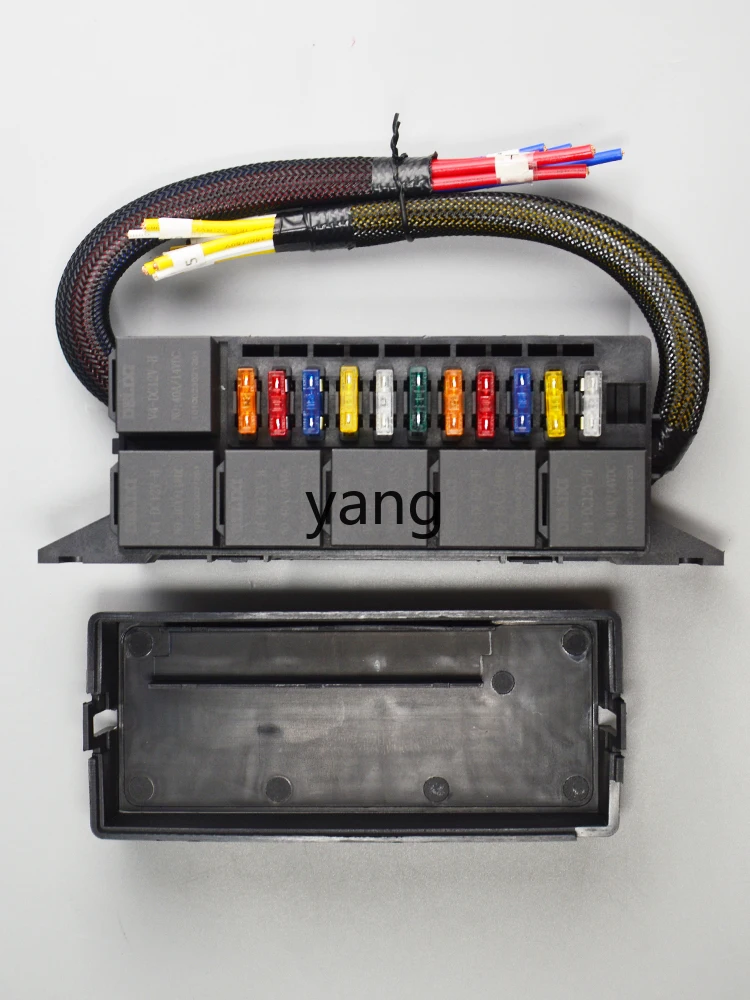

La carcasa es de plástico ABS resistente al calor. No es policarbonato de alta gama, pero aguanta sin deformarse cerca del motor siempre que no lo pegues al bloque. Los bornes metálicos admiten cable de sección razonable, aunque recomiendo usar terminales adecuados y no forzar la conexión con cable de 6 mm² en vías pensadas para 2,5 mm². Los portafusibles individuales son accesibles y admiten fusibles de cuchilla estándar, fáciles de encontrar en cualquier gasolinera.
El relé incluido es el punto más interesante. Es un Lh RV de 30 A / 12 V, sellado, con bobina de baja potencia. No es un relé de marca blanca sospechoso: la unidad que venía en la caja aguantaba sin calentarse después de una hora con dos faros auxiliares de 55 W encendidos. Donde más se nota su presencia es en el arranque en frío: al separar el circuito de control del de potencia, los fusibles no reciben el pico de corriente del encendido de los relés, lo que alarga su vida útil.
Como punto mejorable, los tornillos de fijación al chasis son de acero sin tratamiento anticorrosión. En una moto de enduro que pasa por barro y agua, conviene cambiarlos por inoxidables o al menos darles una capa de grasa de cobre antes de montarlos.
Montaje y compatibilidad

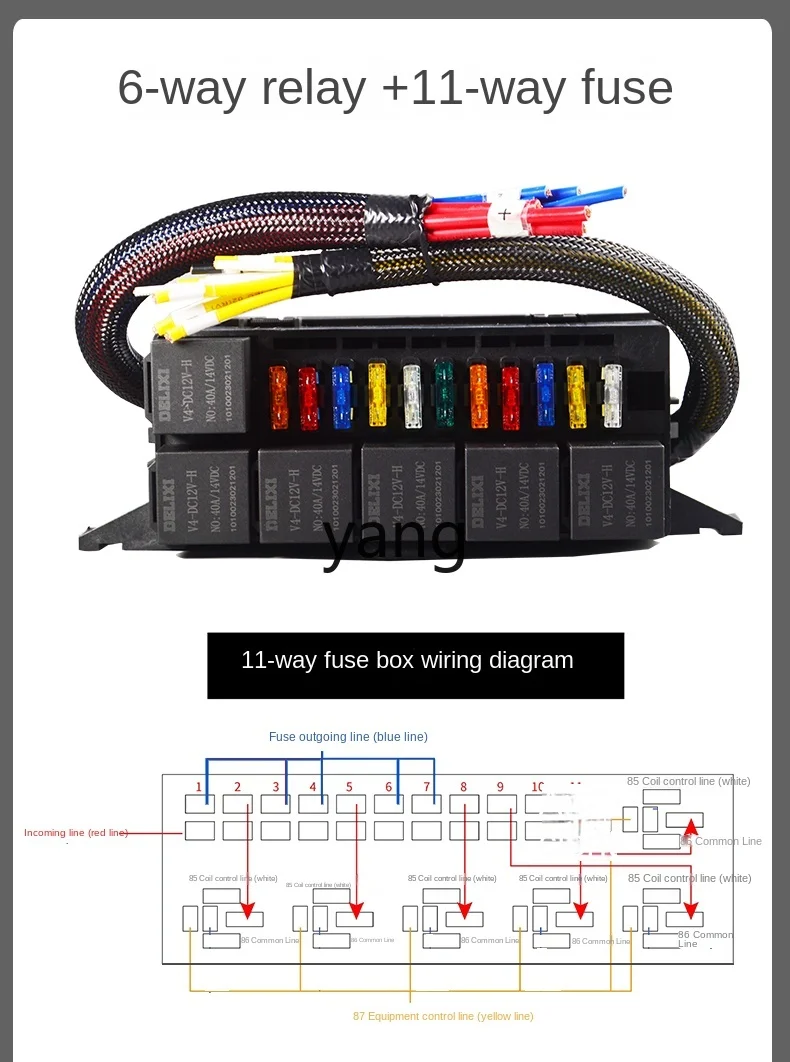

El montaje es sencillo si sabes leer un esquema eléctrico básico. La caja se fija al chasis con dos tornillos o bridas metálicas. La entrada de alimentación principal va directa a batería con un fusible aguas arriba, y el cable de control del relé se puede conectar a la llave de contacto o a un interruptor independiente. Las seis salidas se distribuyen a los accesorios.
En la DR 650 la coloqué bajo el asiento, en el hueco de la batería. En la XT 600 la instalé detrás del faro, y con un poco de maña encajaba sin forzar nada. Eso sí, en motos con espacio muy justo, como una Honda XL 600 V Transalp, hay que medir antes: la caja no es enorme, pero tampoco es plana, y necesita un plano de apoyo firme.
No requiere herramientas especiales, pero insisto en dos cosas: usa un crimpador de calidad para los terminales y mete un tubo termorretráctil en cada conexión. El calor y la vibración de una moto aflojan cualquier empalme chapucero a los pocos kilómetros.
Rendimiento y resultado final
Con la instalación terminada, el cambio más evidente es la organización. Desaparece esa maraña de cables con empalmes a tirabuzón y cinta aislante reblandecida. Cada circuito tiene su fusible, y si algo falla, solo tienes que abrir la tapa, mirar y cambiar la cuchilla correspondiente. En ruta, eso ahorra horas de taller y evita quedarte tirado.
El relé hace su trabajo sin chasquidos molestos. He medido la caída de tensión en el circuito de luces auxiliares: 0,15 V entre batería y consumo, dentro de lo admisible. Sin relé, esa misma instalación perdía 0,6 V por el recorrido del cableado original, y los fusibles de fábrica iban al límite.
En la XT 600, tras 1500 km por carretera y pista, la caja no ha soltado ni un tornillo ni ha entrado suciedad. En la DR 650, después de un par de lavados a presión, el interior estaba seco, aunque por precaución sellé la junta de la tapa con un cordón de silicona neutra.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Relé integrado de calidad, que realmente protege los fusibles y los circuitos de control.
- Formato compacto que se adapta a espacios reducidos con un poco de maña.
- Portafusibles individuales accesibles y con fusibles de cuchilla estándar.
- Solución limpia para quien añade accesorios eléctricos sin destrozar el mazo original.
Aspectos mejorables:
- Los tornillos de fijación deberían ser inoxidables. En entorno off-road se oxidan en pocas semanas.
- La tapa encaja a presión, pero en moto es fácil que salte si roza con algún elemento. Un cierre con clip más firme daría más confianza.
- No incluye fusibles de recambio. Es un detalle menor pero que siempre se agradece en un producto de este tipo.
- El relé no incluye diodo de libre circulación. En instalaciones con componentes electrónicos sensibles (centralitas aftermarket, contadores digitales) conviene añadirlo externamente para evitar picos inductivos al desconectar.
Veredicto del experto
Es una caja de fusibles que cumple exactamente lo que promete: organizar y proteger circuitos adicionales en motocicletas y ATV de una forma práctica y fiable. No es un producto de alta gama ni pretende serlo, pero su calidad está por encima de lo que suele encontrarse en este rango de precio. El relé integrado marca la diferencia frente a bloques pasivos que solo agrupan fusibles.
La recomendaría a cualquiera que esté montando una scrambler, una custom o una trail con extras eléctricos, o simplemente a quien quiera poner orden en una instalación que ya tiene más empalmes que cable original. Con un mantenimiento mínimo -grasa dieléctrica en bornes y revisión periódica de conexiones- da una vida útil larga incluso en condiciones exigentes.
Por poco más de lo que cuesta un puñado de portafusibles sueltos y un relé genérico, tienes un conjunto integrado que queda mejor, funciona más seguro y facilita el día a día. Para mí, es de esas piezas que no sabes que necesitas hasta que las pruebas. Y en el taller, eso vale oro.
