Voltímetro CC LED de conexión doble con pantalla digital

Análisis general del producto

He montado varios voltímetros de insercion directa en coches y furgonetas para tener una lectura inmediata del estado de carga del sistema y para diagnosticar, sin desmontar medio habitáculo, problemas típicos: batería envejecida, alternador que no entrega, caídas de tensión en arranque o consumos parásitos que dejan el coche “sin fuerza”.

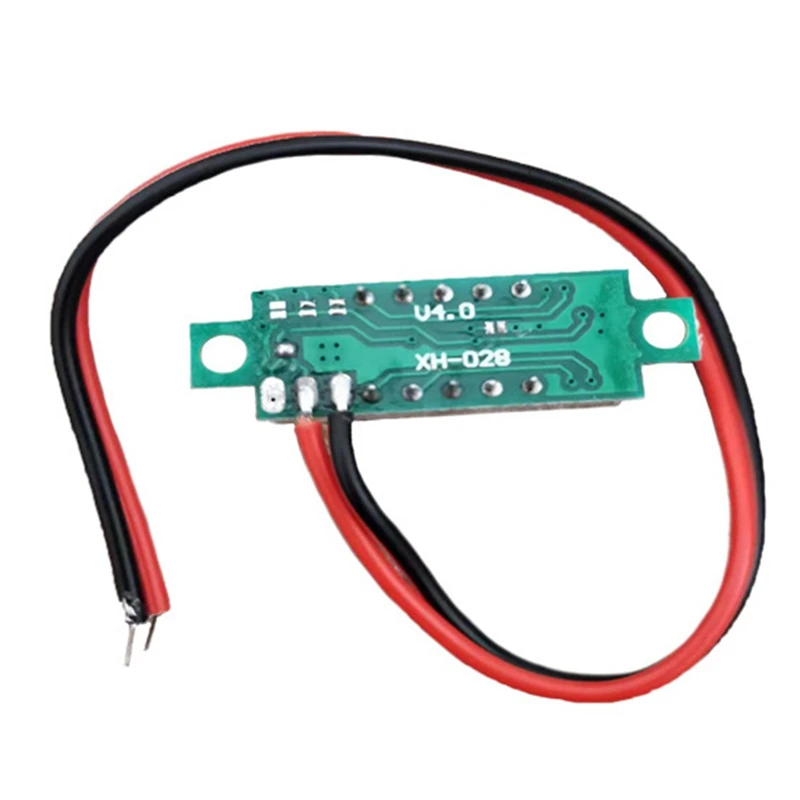

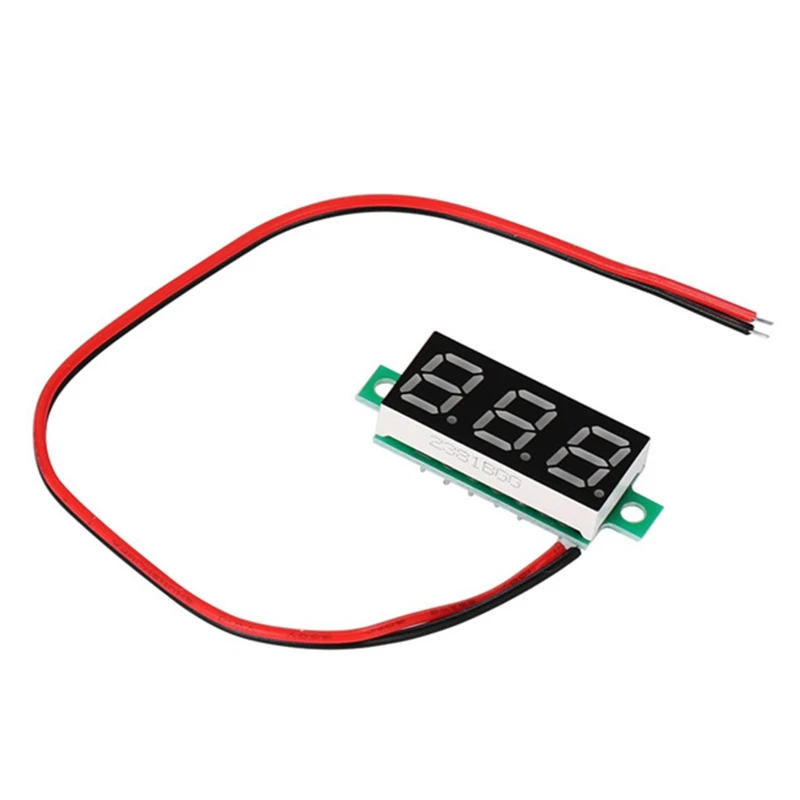

Este voltímetro CC de dos cables lo encajo sobre todo en instalaciones sencillas donde quieres ver voltaje en corriente continua (CC) con rapidez y sin complicarte con alimentación auxiliar. Al ser de “conexión por medida”, lo conectas y la propia tensión medida alimenta el circuito del display, así que va muy bien para líneas de 5 V, 9 V, 12 V y también configuraciones de 24 V, muy habituales en vehículos industriales, remolques y bancadas de prueba. En mi uso, lo he empleado como apoyo visual durante pruebas de carga y como herramienta rápida para revisar si hay caídas anómalas.

Calidad de fabricación y materiales

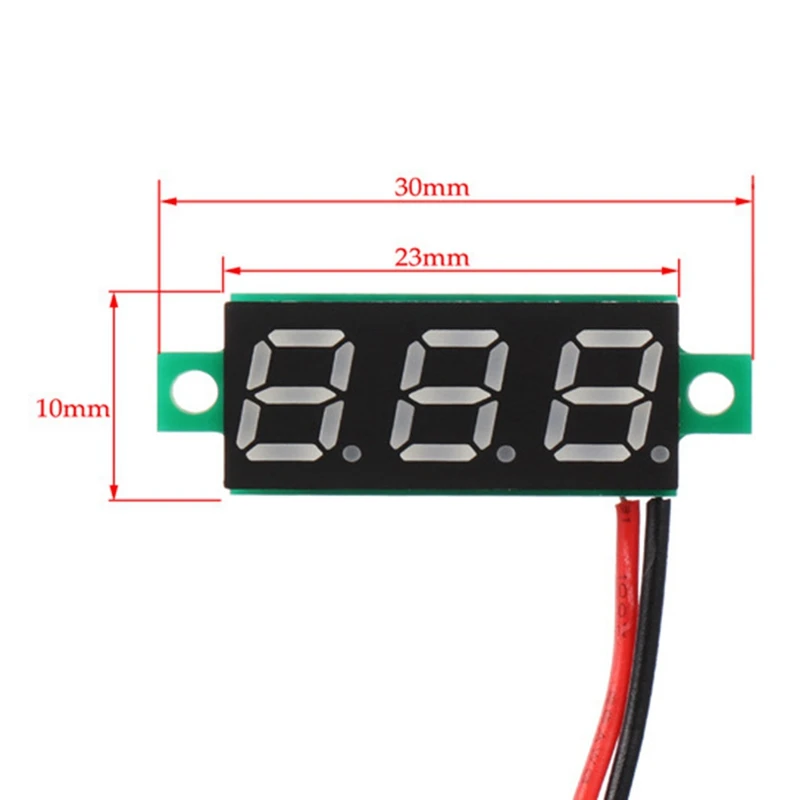

El formato es compacto y, por lo que he visto al tenerlos en la mano, están hechos en plástico, pensado para resistir un entorno de coche sin aspirar a rigidez industrial tipo centralita. No esperaría aquí que sea un componente “premium” para golpes o vibración extrema; aun así, al montarlo con brida o fijación firme, normalmente aguanta bien el día a día.

Respecto al comportamiento ambiental, el rango de trabajo que suele encajar con este tipo de módulo es el típico de automoción ligera: -10 a +65 ºC y humedad 10% a 80%. En el taller esto es importante porque lo he visto fallar en instrumentos baratos cuando se combinan calor en verano, humedad y contactos flojos. Con este tipo de construcción, el punto crítico no suele ser tanto el plástico como el estado de las conexiones: conectores sueltos o terminales sin estanqueidad son la causa número uno de lecturas erráticas.

En cuanto al display LED, lo normal es que sea legible desde posición de conducción siempre que lo coloques con la orientación correcta y que no quede “escondido” por la carcasa o el ángulo del parabrisas/salpicadero.

Montaje y compatibilidad

Lo bueno de estos voltímetros de dos cables es que el montaje es directo, pero hay dos detalles que conviene cuidar para que la lectura sea fiable:

1. Polaridad y cableado limpio: incorpora protección anti-polaridad inversa, así que si lo conectas al revés no te dará lectura hasta corregir. Esto evita daños, pero no elimina el problema si dejas el coche con un error de conexionado: simplemente te quedas sin dato. Yo siempre marco el positivo y negativo antes de conectar y evito “probar” a lo bruto.

2. Respeto del límite de tensión: el límite indicado es DC 30,0 V. En coches de 12 V es raro acercarse, pero en pruebas con cargadores, regeneración en bancadas o sistemas auxiliares con variaciones, conviene no superar ese techo porque ahí sí hay riesgo real.

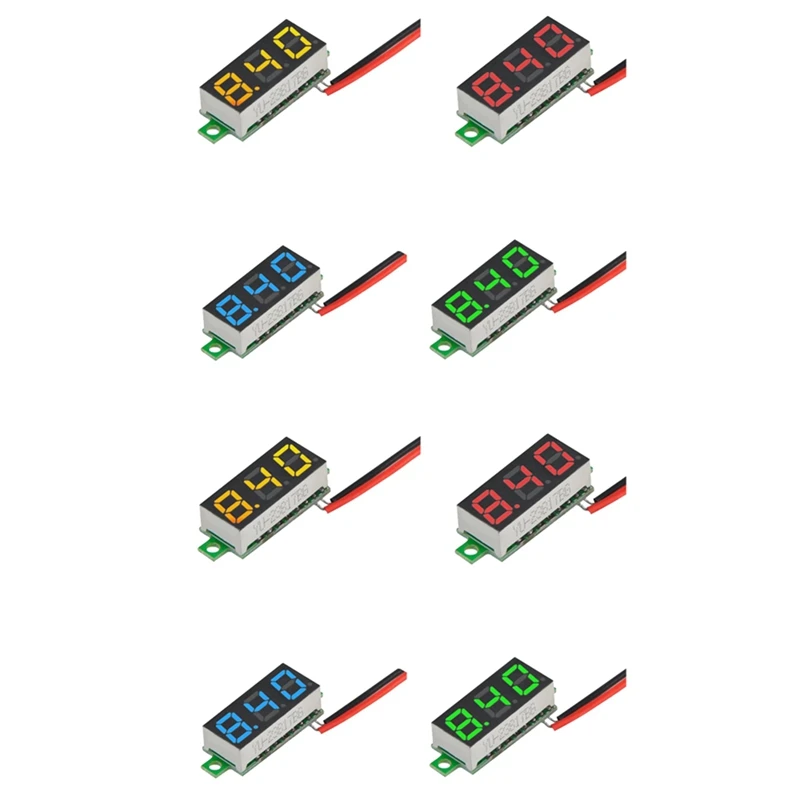

Además, hay un punto de compatibilidad que mucha gente pasa por alto: los rangos cambian según el color del módulo. En mi banco he usado la lógica por color para no tener que “adivinar” qué escala está mostrando el voltímetro:

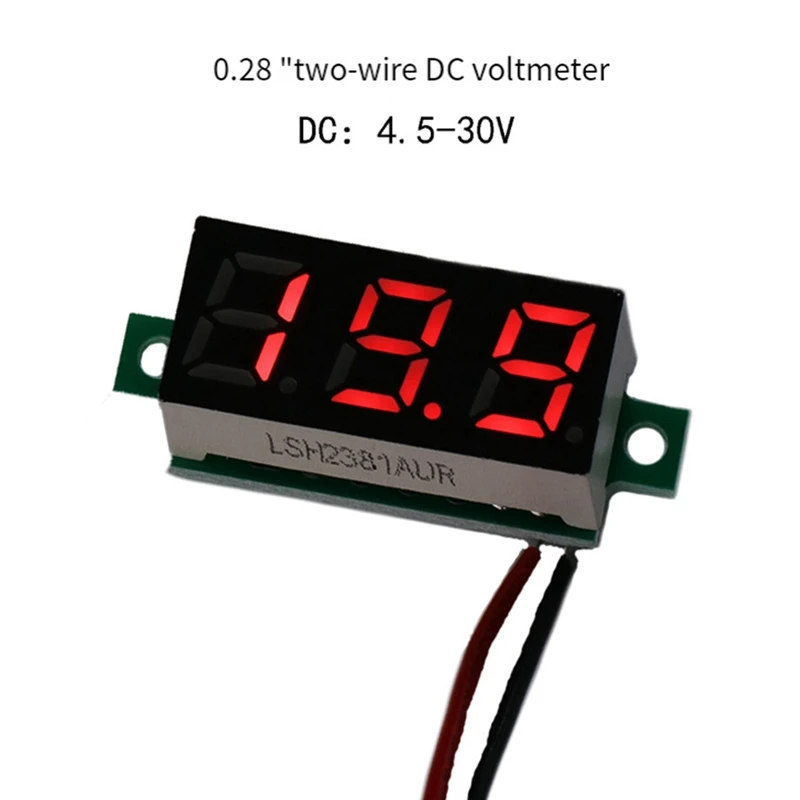

• Rojo: DC 4,50–30,0 V
• Verde: DC 4,70–30,0 V
• Azul: DC 5,00–30,0 V

Esto te permite cubrir sistemas de 5/9/12/24 V, pero a la vez te obliga a elegir bien el módulo si tu objetivo es leer con precisión desde tensiones bajas. En instalaciones donde arranca con tensión más baja (batería muy descargada o arranque largo), el umbral importa.

En cuanto a la colocación, suelo montarlo en una zona donde pueda verse desde el puesto (bajo guantera o en un hueco de consola con soporte), y lo fijo de forma que no “trabaje” el cable. Un voltímetro que vibra con la conexión puede acabar dando saltos por microcortes.

Rendimiento y resultado final

En uso real, el rendimiento lo valoro por tres cosas: estabilidad de lectura, respuesta en transitorios (arranque y carga) y precisión a tensión nominal.

• Respuesta y lectura estable: conectándolo directamente a la línea CC, la lectura es inmediata. En un Seat León 1.9 TDI que preparé para una ruta larga (unos 220.000 km, batería con meses “justos” antes del cambio), me sirvió para detectar una caída fuerte durante el arranque: el valor descendía de forma esperable y luego recuperaba al estabilizar el ralentí y empezar la carga. La lectura no era “finísima” como un multímetro de laboratorio, pero sí lo bastante consistente como para decidir: o había problema de alternador o había fuga en carga.

• Precisión: el margen indicado es ±1%, y normalmente esa clase de error mejora a partir de 10 V. Para lecturas en 12 V y 24 V, es más que suficiente para diagnóstico práctico: saber si estás en 13,6–14,4 V bajo carga o si te quedas bajo.

• Conducción de diagnóstico: en una furgoneta 2.0 diésel con instalación auxiliar (bajo consumo para nevera y toma 12 V, alrededor de 180.000 km), lo usé como “centinela” mientras medíamos también consumo con un amperímetro aparte. Cuando el voltímetro se desplaza de manera sostenida (por ejemplo, baja y no recupera), te da una pista rápida de que el sistema no está entregando lo que debería o de que hay una carga extra que está descargando.

El resultado final, bien montado, es un display que te da información inmediata sin estar abriendo capós o buscando masas.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Montaje inmediato: dos cables, sin necesidad de alimentación extra.
• Protección anti-polaridad inversa: reduce el riesgo de “matar” el módulo por un error de conexión.
• Lectura directa en rangos de uso real para 5/9/12/24 V, muy útil en instalaciones y proyectos.
• Precisión práctica (±1%) para diagnóstico cotidiano, especialmente por encima de 10 V.

Aspectos mejorables

• La calidad final depende mucho del tipo de conexión: terminales, crimpado correcto y sujeción del cable. Si lo montas con conectores flojos o cables largos y finos sin fijación, la lectura puede volverse menos fiable.
• El rango depende del color, así que conviene elegir el módulo correcto si trabajas con tensiones cercanas a los umbrales. Para quien use 5 V o tensiones bajas de forma habitual, esto no es un detalle menor.
• Al ser plástico y en un formato compacto, yo lo trataría como accesorio: lo protegería de golpes directos y lo fijaría para que la vibración no fatigue el cableado.

Veredicto del experto

Lo veo como un voltímetro funcional y adecuado para el taller y el “bricolaje serio” de automoción: te da una lectura CC inmediata, con precisión suficiente para diagnosticar carga y detectar problemas típicos (batería y alternador) y además encaja bien en sistemas de 5/9/12/24 V.

Mi recomendación técnica es simple: elige el módulo por color según el rango que necesitas, monta una conexión firme (terminal bien prensado y fijación mecánica del cable) y asegúrate de no superar DC 30,0 V en ninguna prueba. Con eso, es una herramienta muy útil para tener control del sistema eléctrico sin complicarte y sin quedarte corto en fiabilidad para el uso diario en coche.
