Análisis general del producto
El ventilador de variador CVT de 20 dientes y 132 mm es una pieza sencilla en apariencia, pero bastante sensible a las medidas cuando forma parte del conjunto delantero de una transmisión automática. Su función es trabajar solidario al variador, transmitir el giro del cigüeñal y colaborar en la ventilación de la correa y de los elementos internos de la transmisión.
En este tipo de recambio no basta con que coincidan la marca del vehículo o la cilindrada. He comprobado en numerosas intervenciones que dos scooters, ATV o buggies aparentemente iguales pueden montar ventiladores con distinto estriado, diámetro o geometría del cubo. Por eso considero imprescindible comparar la pieza desmontada antes de confirmar la compra.

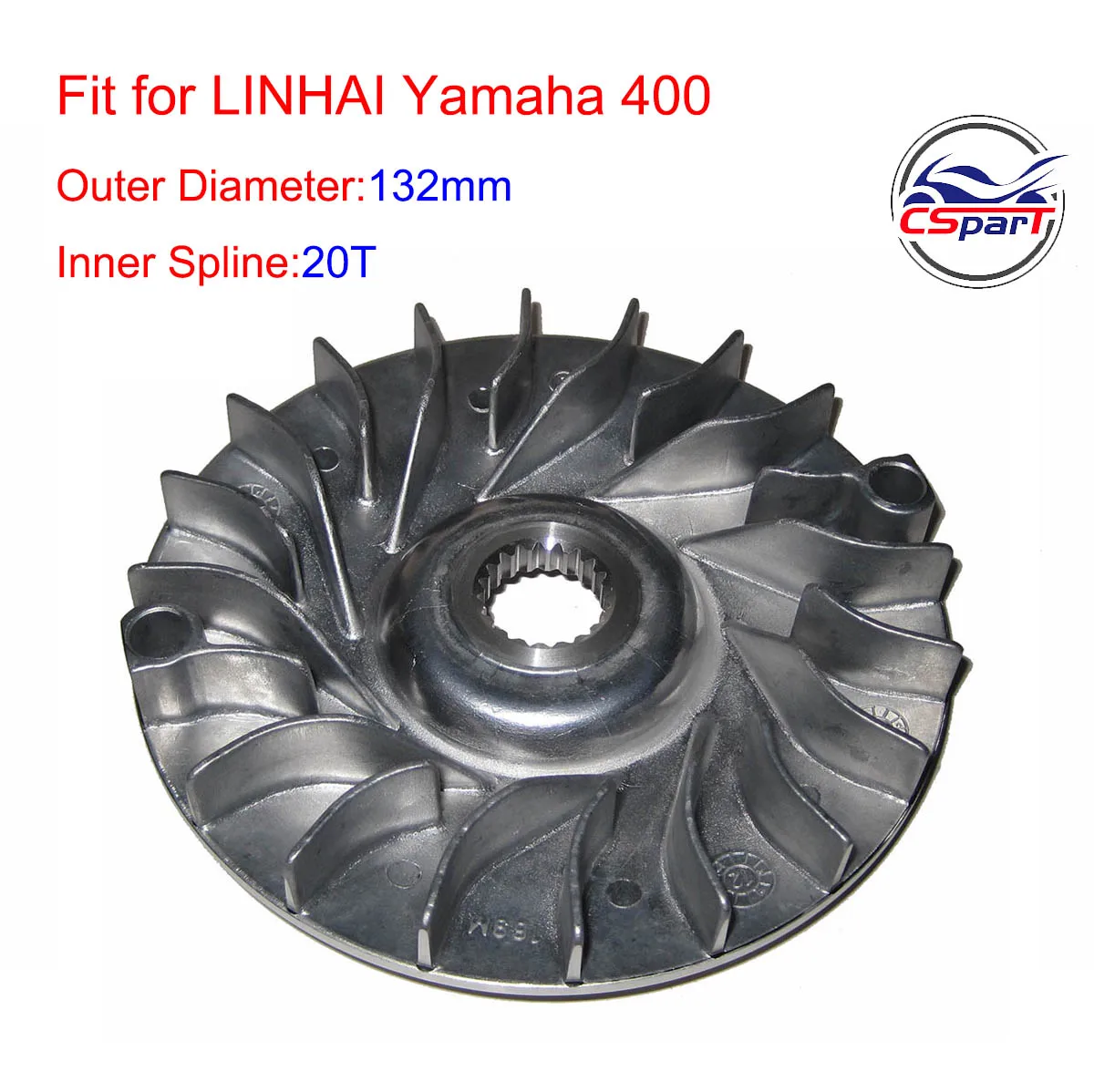

La combinación de 20 dientes y 132 mm de diámetro resulta especialmente relevante para determinadas aplicaciones Linhai, incluidos algunos motores de 400 cc y configuraciones 180MQ. También puede encontrarse en vehículos de otras marcas, pero la compatibilidad debe validarse por medidas y referencia, no solo por el nombre comercial del modelo.
Calidad de fabricación y materiales

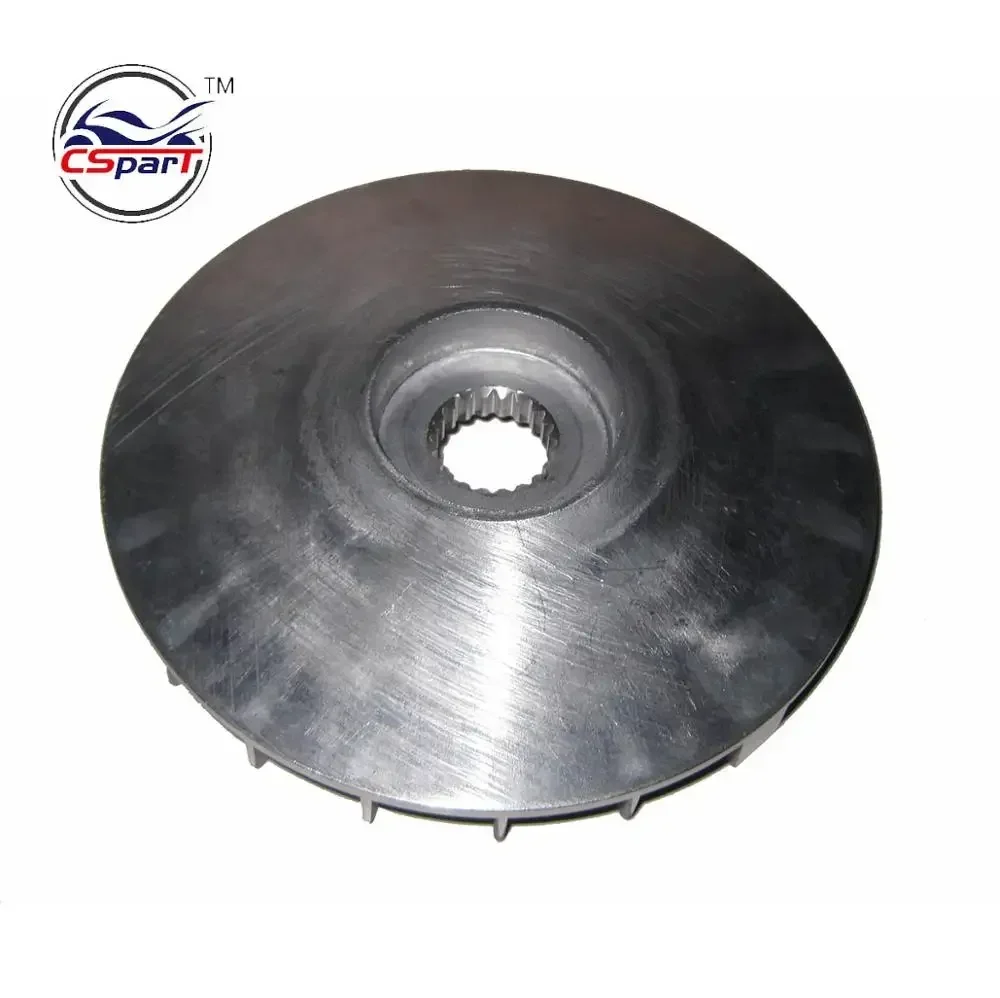

A simple vista, el componente presenta una configuración convencional de ventilador de variador, con una zona dentada central y palas radiales destinadas a mover aire dentro de la carcasa CVT. No se facilita información verificable sobre el material empleado, el peso exacto ni el tratamiento superficial, así que no atribuiría propiedades concretas de aleación o resistencia sin disponer de una ficha técnica más completa.
En la inspección previa al montaje prestaría especial atención a tres zonas:
- El estriado interior, que debe estar limpio, uniforme y sin rebabas.
- La cara de apoyo contra el variador, que debe quedar plana y sin marcas de mecanizado excesivas.
- Las palas, que no deben presentar deformaciones, grietas ni diferencias apreciables de espesor.
La tolerancia del estriado es crítica. Si existe holgura entre el ventilador y el eje, el conjunto puede generar vibraciones, desgaste prematuro y ruidos metálicos. Si entra excesivamente ajustado, no conviene forzarlo con golpes, ya que podría dañarse el alojamiento o dificultar el desmontaje posterior.
Frente a ventiladores originales o recambios de gama superior, la principal diferencia suele estar en la precisión del mecanizado, el equilibrado y la consistencia del material. En una pieza de este tipo, un acabado visual correcto no garantiza por sí solo un equilibrado perfecto.
Montaje y compatibilidad

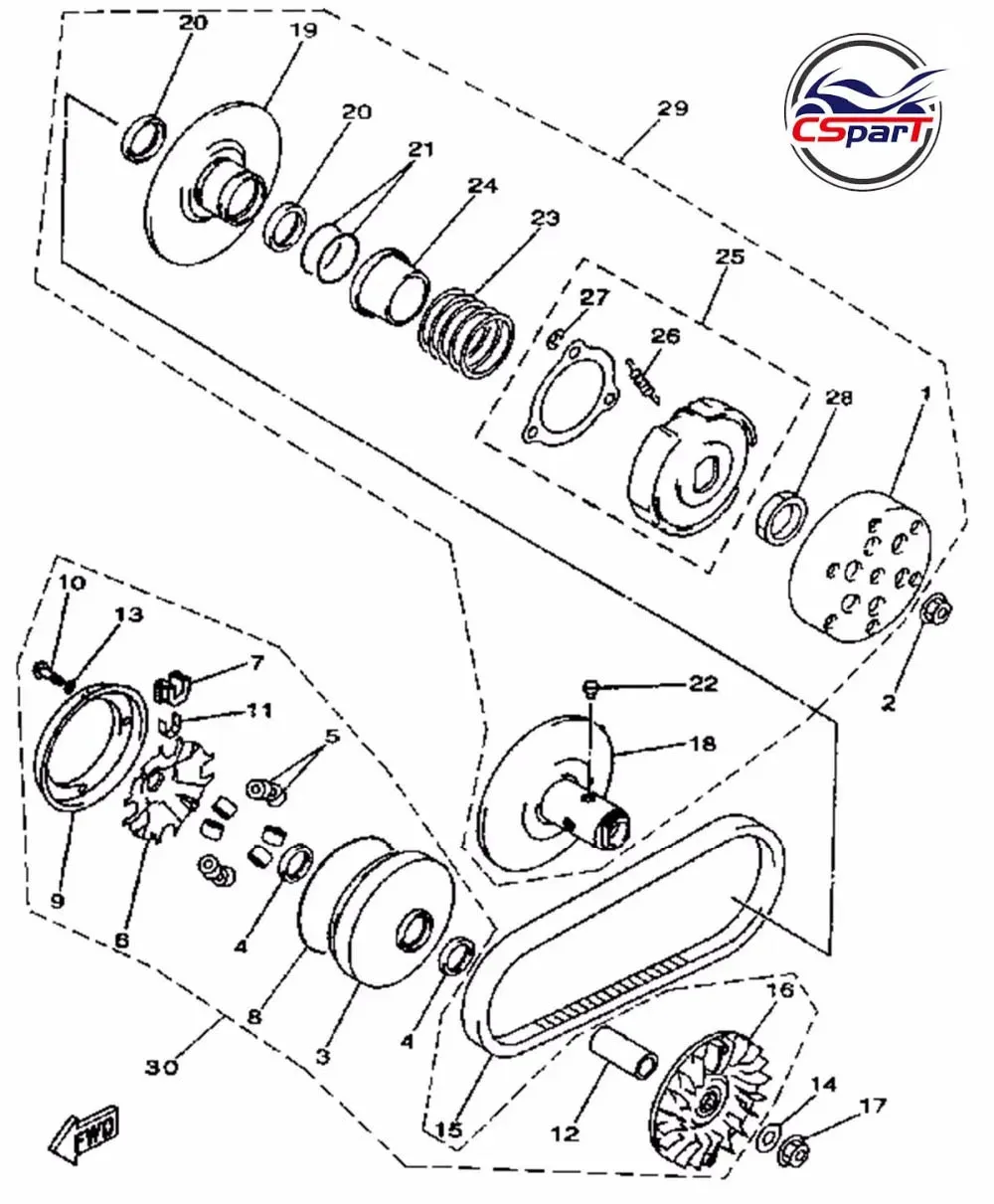

El montaje requiere desmontar la tapa de la transmisión CVT y acceder al conjunto del variador. Antes de retirar la pieza antigua, marco mentalmente el orden de casquillos, arandelas y separadores, ya que una arandela colocada en una posición incorrecta puede modificar la precarga del conjunto y provocar problemas de funcionamiento.
La comprobación mínima debe incluir:

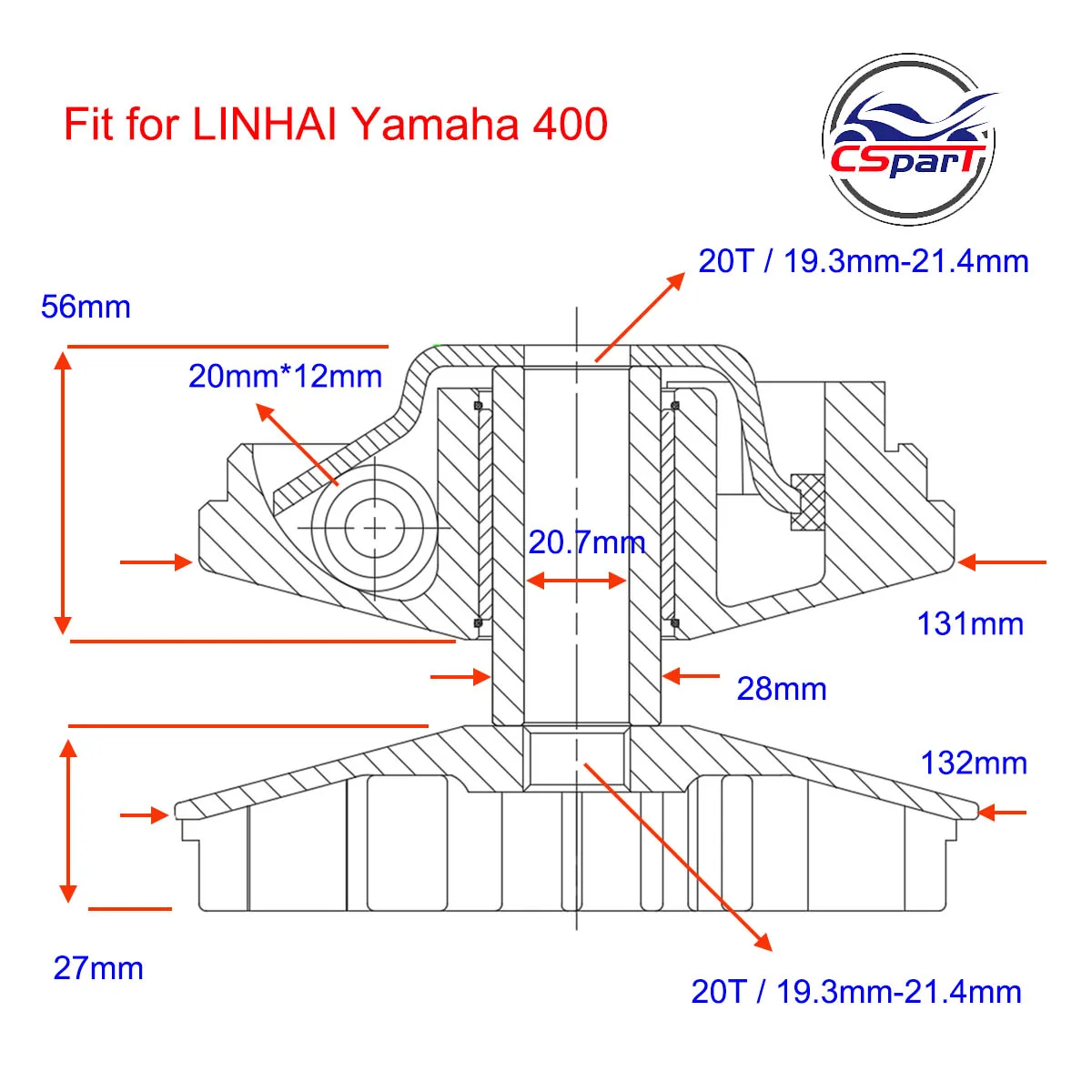

- Medir el diámetro exterior del ventilador antiguo.
- Contar los dientes del estriado interior.
- Comparar la profundidad y la forma del alojamiento central.
- Revisar que las superficies de apoyo tengan una geometría equivalente.
- Verificar que las palas no interfieran con la tapa de la transmisión.
En un Linhai 400 cc, un ATV o un buggy, también revisaría el espacio disponible dentro de la carcasa, porque las tolerancias y la configuración del variador pueden variar entre versiones. En motores tipo GY6 ocurre algo similar: que una pieza se anuncie para varias cilindradas no significa que sea válida para todas las combinaciones de cigüeñal y variador.
Para instalarlo, limpio el eje y las superficies de contacto con un producto adecuado, sin dejar grasa en el estriado ni en las caras de fricción. El apriete de la tuerca debe realizarse con el par especificado por el fabricante del vehículo y utilizando un sistema de bloqueo apropiado. No recomiendo bloquear el variador introduciendo herramientas entre las palas, porque pueden deformarse.
Rendimiento y resultado final
Un ventilador correctamente dimensionado no suele producir por sí mismo un aumento apreciable de potencia. Su resultado se aprecia en el funcionamiento estable del variador, la correcta circulación de aire y la ausencia de vibraciones o ruidos anómalos.
En un vehículo de uso urbano, lo más importante es que mantenga el conjunto alineado y que no genere desequilibrios durante las aceleraciones. En un ATV o buggy, donde la transmisión puede trabajar durante más tiempo a baja velocidad y con mayor carga, la ventilación de la carcasa adquiere todavía más importancia.
Tras el montaje, conviene arrancar con la tapa instalada y escuchar el conjunto al ralentí. Después se debe realizar una prueba progresiva, comprobando que no aparecen zumbidos, golpeteos, vibraciones en el arranque ni síntomas de patinamiento. También revisaría el estado de la correa, los rodillos y el casquillo del variador, porque sustituir únicamente el ventilador no corrige el desgaste de esos componentes.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Medidas concretas de 20 dientes y 132 mm para facilitar la comparación.
- Aplicación potencial en scooters, ATV, quads y buggies.
- Sustitución directa cuando coinciden estriado, diámetro y geometría.
- Puede ser una alternativa razonable frente a una pieza original de elevado coste.
Aspectos mejorables:
- No se especifican el material, el peso ni el equilibrado dinámico.
- La compatibilidad por marcas y cilindradas es demasiado amplia para considerarla concluyente.
- Faltan referencias detalladas de motor y vehículo.
- No se incluyen datos sobre el par de apriete ni instrucciones de instalación.
- La ausencia de medidas adicionales obliga a comparar cuidadosamente con la pieza desmontada.
Veredicto del experto
Considero que es un recambio válido para sustituir un ventilador de variador deteriorado siempre que la pieza original tenga exactamente 20 dientes y 132 mm de diámetro, además de coincidir en el alojamiento central y en las superficies de apoyo. No lo compraría únicamente porque el vehículo sea un Linhai, un GY6 o un scooter de una de las marcas indicadas.
La elección resulta razonable para una reparación de mantenimiento, especialmente cuando se busca recuperar la configuración original sin modificar el comportamiento del variador. Antes de ponerlo en servicio, comprobaría el estriado, el equilibrado visual, la alineación y el estado de todos los componentes asociados. Con esas verificaciones, puede cumplir correctamente su función; sin ellas, el riesgo de incompatibilidad o vibraciones innecesarias es demasiado alto.
