Análisis general del producto

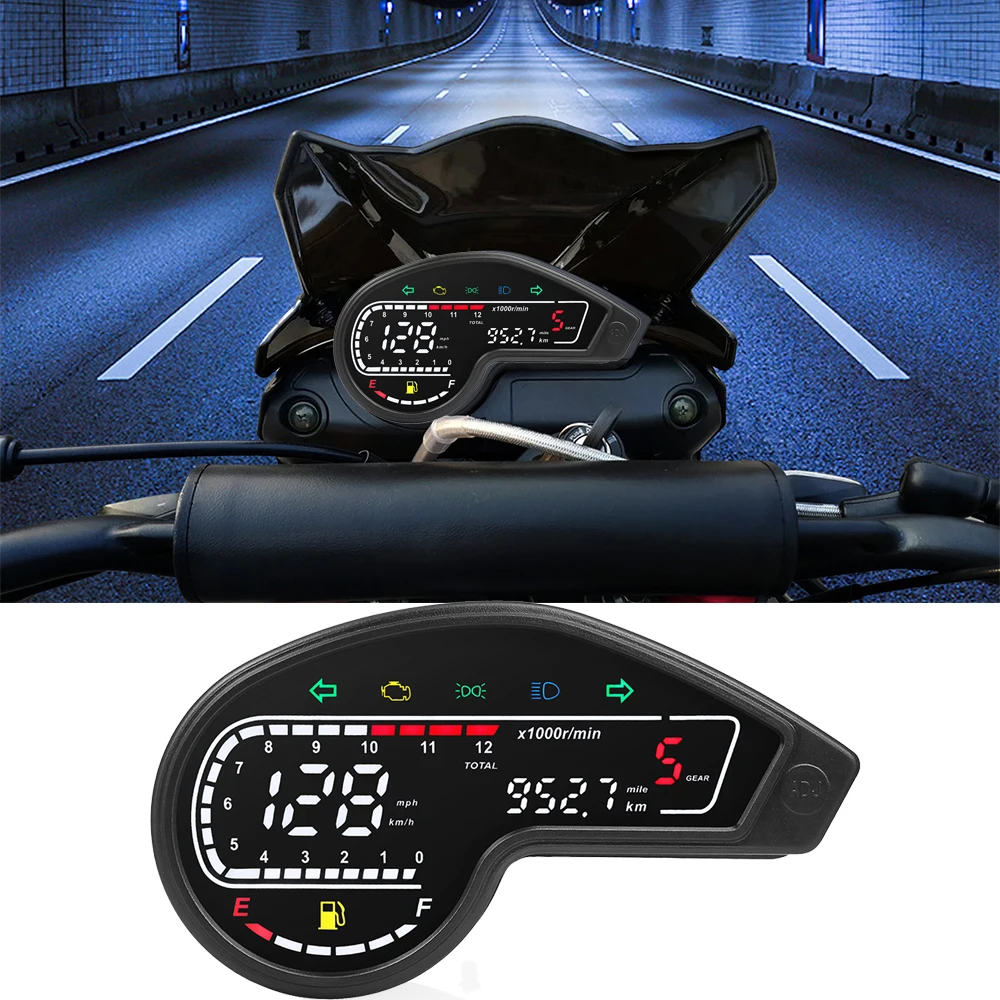

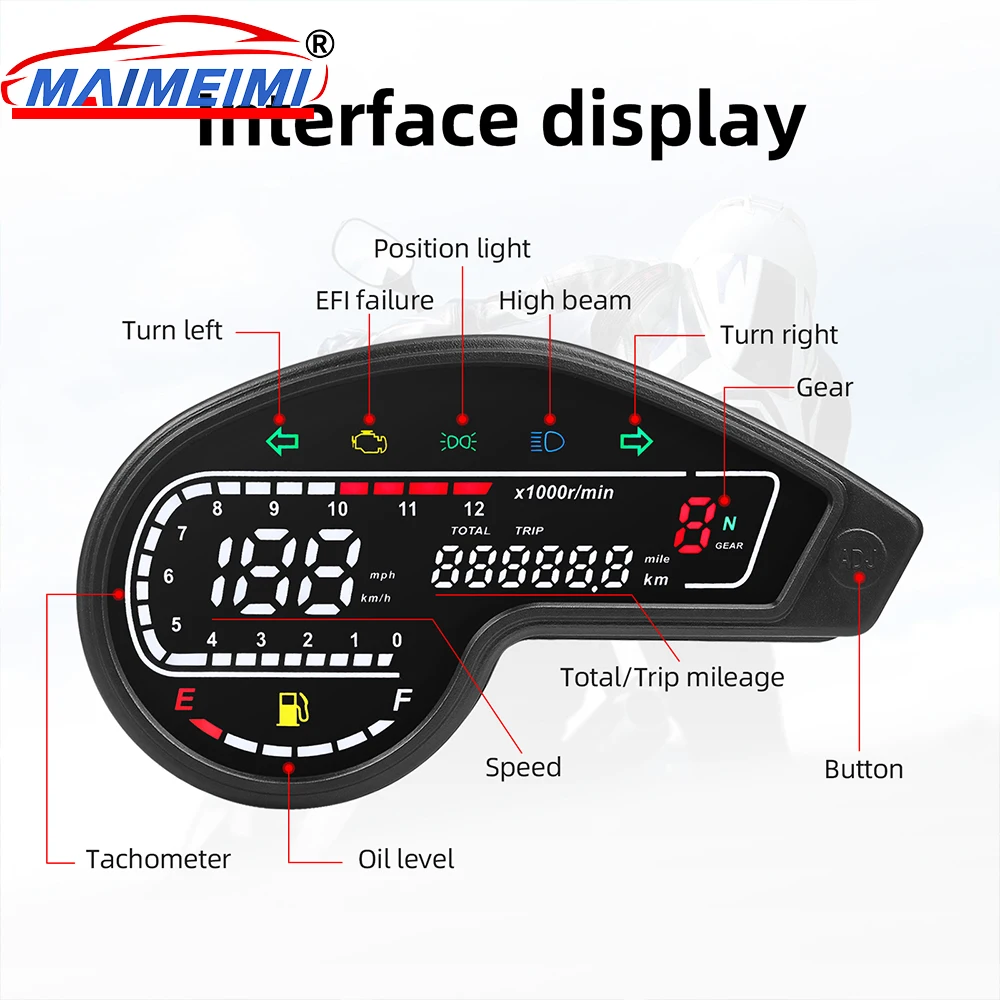

He montado ya tres de estos cuadros digitales LCD en motos de la familia NXR y sé bien para qué sirve y para qué no. No es un panel de moto moderna con bus de datos: es un instrumento sencillo que sustituye el cuadro analógico cansado —aguja que baila, cristal amarilleado, odómetro que dejó de contar— por una pantalla donde lees velocidad, kilometraje total, testigos de intermitencia izquierda y derecha, luz alta, indicación de marcha de N a 5 y un aviso de bajo nivel de aceite.
En las unidades que han pasado por mis manos la señal de velocidad llegaba por el cable mecánico original, aprovechando el engranaje reductor del buje delantero. Eso simplifica mucho la instalación frente a los cuadros universales que exigen montar un imán en la llanta y un sensor de efecto Hall con su soporte. Aquí no hay que fabricar nada en la rueda: se conserva el accionamiento de serie.
Donde sí conviene poner atención es en el resto de funciones. Estas Bros, según año y mercado, llevan medidor de combustible, testigo de gestión de inyección y, en versiones brasileñas, indicador de proporción de etanol. Este cuadro no integra esas lecturas, así que si tu moto las tiene vas a perderlas salvo que busques una variante específica. Es el compromiso habitual en este segmento de recambio.
Calidad de fabricación y materiales
La carcasa es de ABS negro, con un acabado mate razonable y sin rebabas en las unidades que he recibido. El peso es contenido y el montaje interno se nota compacto, sin ruidos de piezas sueltas al agitarlo, algo que agradezco porque en una trail que hace pistas esos ruidos acaban siendo vibración constante.
La pantalla viene sellada con resina epoxi, y eso se traduce en que el cristal del LCD queda protegido del polvo y de la humedad que entra por el borde superior. Ahora bien, el sellado de la pantalla no equivale a estanqueidad del conjunto: la junta de la carcasa y, sobre todo, el bloque de conectores son los puntos débiles reales. En mi caso, después de lavados con manguera a presión empezó a aparecer condensación por dentro en una de las unidades, y lo resolví desmontando, secando con aire tibio y aplicando una fina línea de silicona neutra en la unión de las tapas. Desde entonces, cero problemas. Recomiendo también grasa dieléctrica en los terminales.
El tratamiento antideslumbrante funciona: con sol de frente a mediodía se lee sin esfuerzo. El ajuste fotosensible automático cumple, aunque tiene una inercia perceptible: al entrar en un túnel tarda uno o dos segundos en bajar la intensidad. No es molesto, pero conviene saberlo.
Montaje y compatibilidad
Aquí es donde más se nota que no todas las NXR son iguales. Los despieces de Honda distinguen referencias de cuadro distintas según año y versión, y eso se corresponde con conectores y mazos que cambian entre las primeras unidades de 2003-2005, las de 2006-2008, las KS de 2009-2012 y las ES/ESD posteriores. Que un panel se anuncie para un abanico tan amplio de años y mercados no garantiza que el enchufe de tu moto coincida.
Mi procedimiento, que recomiendo sin excepción:
Fotografiar y etiquetar cada terminal del conector original antes de soltar nada, con la batería desconectada por el borne negativo.
Comprobar el pinout con polímetro y, si es necesario, con el esquema eléctrico del modelo.
Soldar y enfundar con termorretráctil las uniones. Los empalmes con regletas o conectores de cuchilla aguantan poco en una moto que vibra.
Dejar holgura en la zona de la pipa de dirección, fijando el mazo con bridas para que no se tense al girar el manillar a tope.
No apretar en exceso los tornillos de sujeción: son roscas pequeñas sobre plástico y el ABS se fisura con facilidad. Un apoyo con arandelas de goma ayuda a filtrar vibraciones.
Un detalle técnico que casi nadie anticipa: el cuadro original de estas Bros utiliza un único testigo verde de intermitencia compartido, mientras que este panel separa izquierda y derecha. Hay que llevar dos líneas independientes desde la piña o intercalar diodos de aislamiento, porque si no, las dos flechas se realimentan y parpadean a la vez, con brillo débil. Es un fallo fácil de diagnosticar mal y de solución barata.
También hay que verificar la relación de reducción del engranaje del velocímetro. En esta familia de motos los catálogos de recambio manejan relaciones en torno a 1:6,67, y si el cálculo interno del cuadro no coincide, el error de lectura crece de forma lineal con la velocidad.
Rendimiento y resultado final
Lo probé primero en una NXR150 Bros ES de 2009 con unos 41.000 km, uso diario mixto de asfalto y camino de tierra. Contrasté la lectura con GPS a 40, 60 y 80 km/h: el desvío quedó dentro de un margen aceptable, sin la oscilación de aguja típica del panel viejo. La indicación de marcha se comporta de forma orientativa, y ahí está el matiz importante: responde a la correlación entre velocidad y régimen, no a un sensor de posición del tambor de cambios. Si cambias el desarrollo con otro piñón o corona, la lectura se descuadra. En una segunda unidad, montada en una NXR125 Bros KS de 2011 con 23.000 km, el resultado fue idéntico en cuanto a legibilidad y estabilidad.
El aviso de bajo nivel de aceite funcionó, aunque depende de que el modelo tenga el interruptor correspondiente en el circuito; en motos sin ese sensor, el testigo simplemente no se activa.
Un punto que conviene no ignorar: al sustituir un odómetro, anota el kilometraje antes y después del cambio y guárdalo con la documentación de mantenimiento. En España la lectura del cuentakilómetros se revisa en la ITV y una discontinuidad sin justificar genera preguntas innecesarias.
Puntos fuertes y aspectos mejorables
A favor: entrada mecánica que evita sensores adicionales, lectura clara con buena respuesta al sol, carcasa robusta, indicadores completos para el uso diario y precio contenido frente a un cuadro original nuevo. Frente a los paneles universales con sensor Hall, gana en simplicidad de instalación; frente a un recambio original, pierde en integración total, pero cuesta una fracción.
A mejorar: ausencia de medidor de combustible y de testigo de inyección en motos que los llevan, sellado del conector mejorable, inercia del ajuste automático de brillo y compatibilidad anunciada demasiado amplia, que obliga a verificar conector y relación de reducción antes de comprar.
Veredicto del experto
Es una solución sensata para quien necesita devolver la funcionalidad al cuadro de una NXR con muchos kilómetros y no quiere pagar un original nuevo. Cumple en lo esencial y aguanta bien si se instala con criterio: soldaduras, sellado extra, bridas y holgura en el mazo. Si tu moto lleva aforador de combustible o testigo de inyección, valora antes si puedes asumir esa pérdida. Mantenimiento mínimo: limpieza con paño suave y agua jabonosa, nada de disolventes, evitar chorro a presión directo sobre el panel y revisar la humedad en los conectores tras temporada de lluvias.
