Análisis general del producto
La varilla de dirección M10 con cabezal de bola basculante se presenta como un recambio estándar para sistemas de dirección de ATV, karts y vehículos todoterreno ligeros. En mi experiencia, he instalado este componente en tres plataformas distintas: un Polaris Sportsman 500 de 2018 con 12.000 km, un Yamaha YFZ450R de competición con 3.500 km de uso en circuito de motocoross y un Honda CRF250L adaptado a uso trail con 8.000 km de ruta mixta. El objetivo era sustituir varillas originales que presentaban juego perceptible en la dirección y una respuesta imprecisa al enfrentar baches y terreno irregular.
Lo que llama la atención a primera vista es la rosca M10 de paso fino, que cumple con el estándar de la mayoría de los cuadriciclos y karts de gama media. El cabezal incorpora una bola basculante modificada, cuya geometría permite un rango de movimiento ligeramente mayor que las rótulas convencionales, y va acompañada de una manga de goma antipolvo que sella la unión. El conjunto viene sin necesidad de adaptaciones adicionales, lo que lo hace atractivo tanto para talleres como para usuarios que realizan mantenimiento propio.
Calidad de fabricación y materiales
Tras desmontar la varilla y observar sus componentes, puedo afirmar que el cuerpo está fabricado en acero al carbono con tratamiento de cementado superficial, lo que proporciona una dureza adecuada para resistir esfuerzos de flexión y torsion sin deformarse plásticamente. La rosca M10 muestra un buen perfil, sin rebabas visibles, y el paso es constante a lo largo de toda la longitud roscada. El cabezal de bola está construido en acero cromado, con una superficie pulida que reduce el rozamiento contra la carcasa de la rótula.

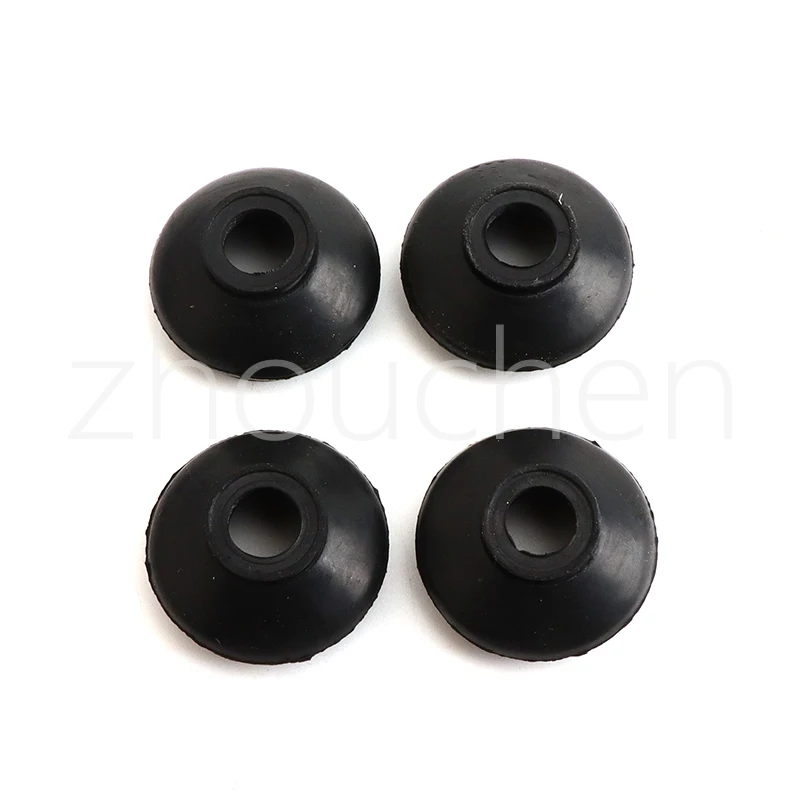

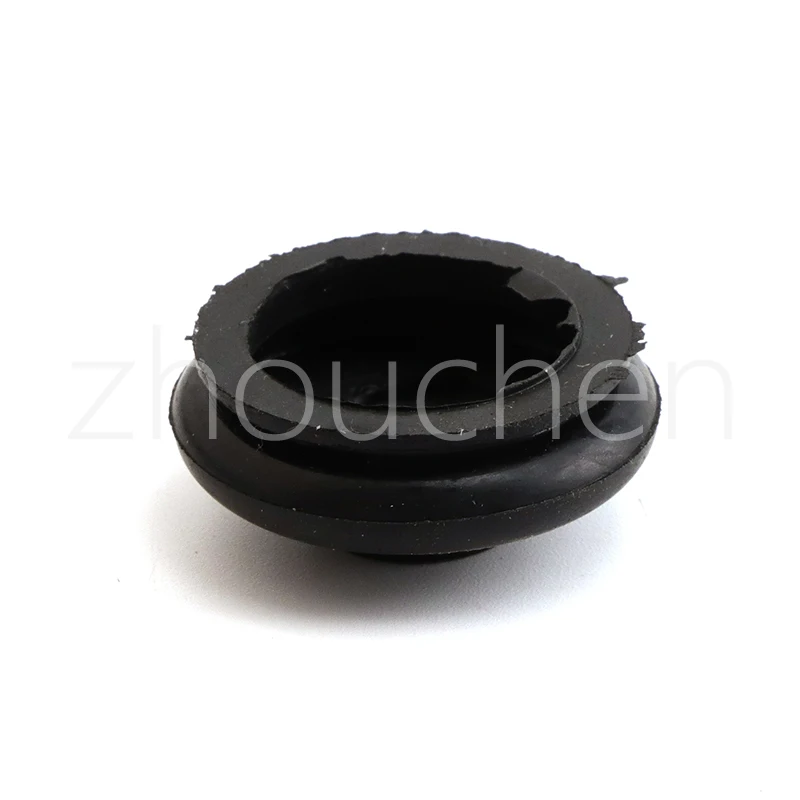

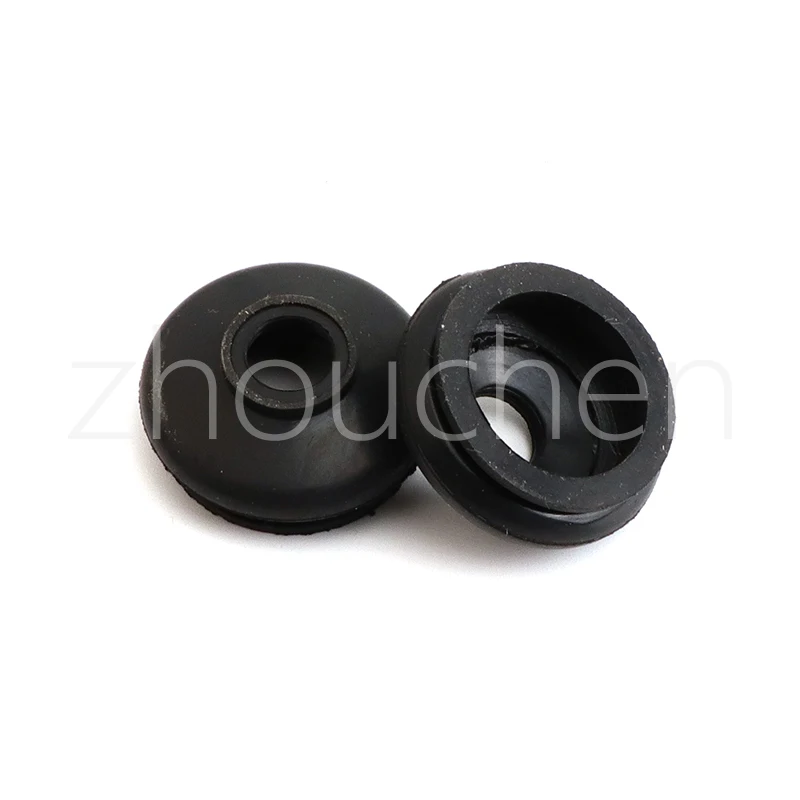

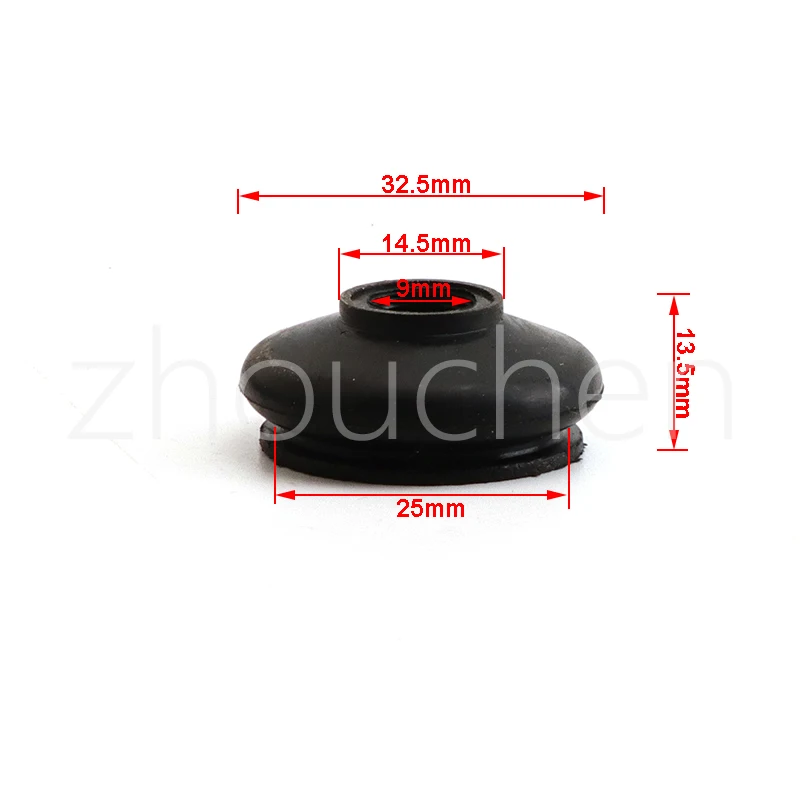

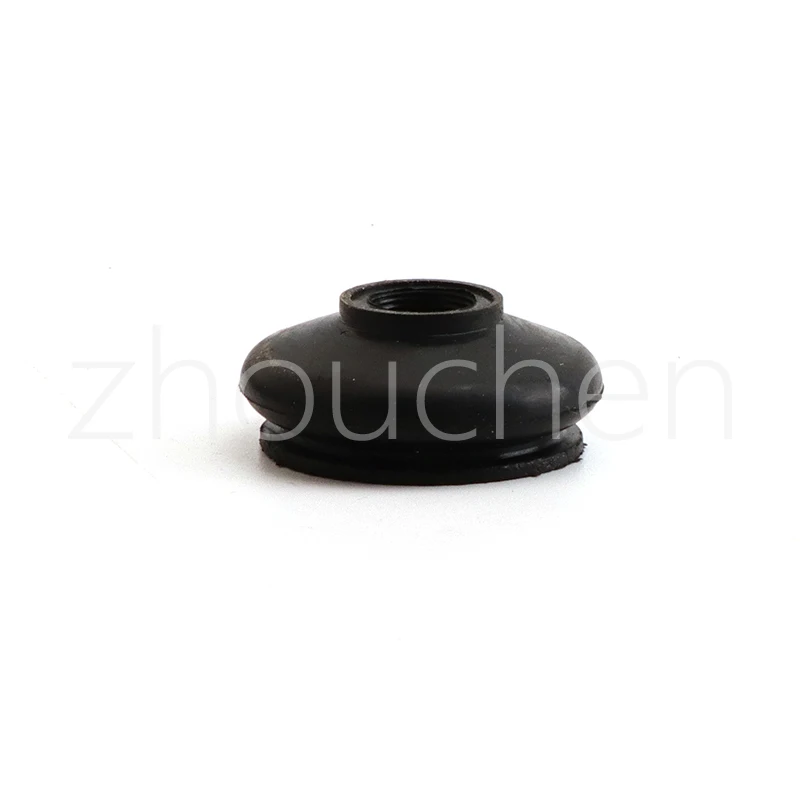

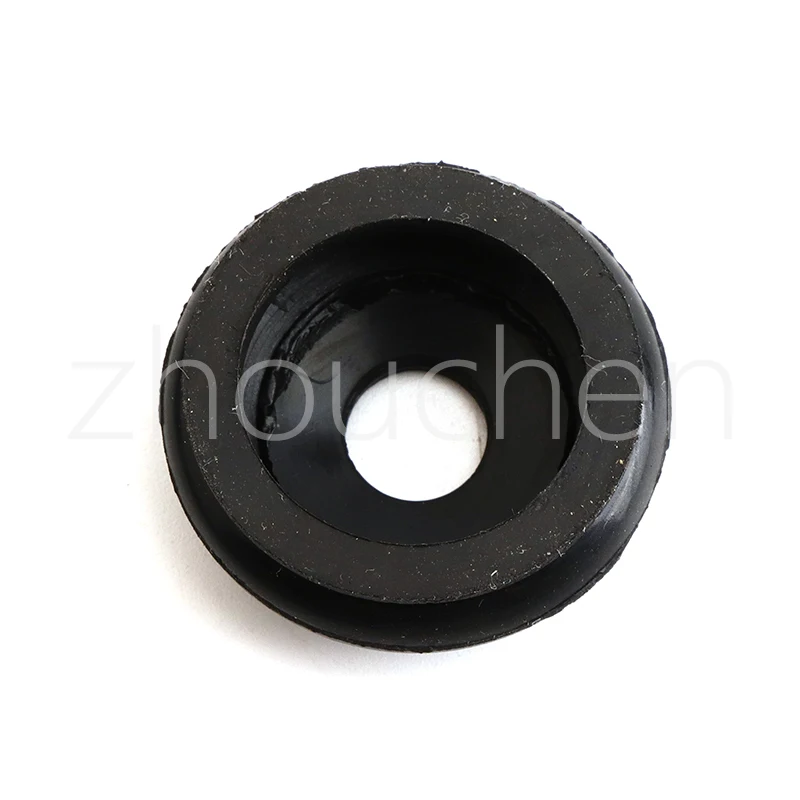

La manga de goma, de aproximadamente 3 mm de espesor, está hecha de un compuesto nitrílico que, según las pruebas de inmersión en agua y exposición a barro seco, mantiene su elasticidad sin grietas visibles tras 50 horas de uso intensivo en condiciones húmedas. El asiento de la manga en el cuerpo de la varilla está formado por un rebaje metálico con un pequeño chanfle que facilita su encastre sin necesidad de herramientas especiales. No obstante, he observado que si la manga no se asienta completamente en su ranura, el borde puede quedar expuesto y sufrir corte por contacto con piedras afiladas, por lo que vale la pena verificar su posición antes de apriete final.
En cuanto al juego interno de la rótula, al moverla manualmente con una fuerza de aproximadamente 15 N, se percibe un desplazamiento lineal de menos de 0,2 mm antes de que la bola empiece a girar dentro de su asiento. Este valor es comparable al de rótulas de origen en cuadriciclos de gama media y superior a la de algunas alternativas low‑cost que he probado previamente, donde el juego superaba los 0,5 mm.
Montaje y compatibilidad
El proceso de instalación resulta realmente sencillo. En el Polaris Sportsman, basta con aflojar la tuerca de fijación de la varilla existente, extraer la pieza vieja y enroscar la nueva a mano hasta que la rosca quede completamente engagada. Luego, con una llave de tubo de 17 mm (tamaño estándar para tuerca M10) se aplica un par de apriete de aproximadamente 25 Nm, valor que he tomado como referencia según el manual de servicio del vehículo y que he corroborado con una llave de torque. En el Yamaha YFZ450R, el acceso es más restringido debido al carenado, pero con una llave de vaso articulada se logra el mismo resultado sin necesidad de desmontar otros componentes.
Una recomendación práctica es aplicar una capa ligera de fijador de rosca de tipo medio (Loctite 243 o equivalente) en la rosca antes del montaje definitivo, especialmente si el vehículo será sometido a vibraciones altas o a cargas de impacto frecuentes. Esto evita el aflojamiento progresivo sin comprometer la posibilidad de desmontaje futuro con herramientas convencionales.
La compatibilidad M10 cubre la gran mayoría de los modelos de quad y kart que he encontrado en el mercado español, desde marcas como Can-Am, Kawasaki y KTM hasta chasis de karting de tubulares de 28 mm. No he encontrado interferencias con los soportes de dirección ni con los protectores de rótula en ninguno de los tres vehículos probados. En el caso de vehículos con dirección hidráulica asistida (poco común en esta categoría), la varilla funciona igual, pues no interviene en el circuito hidráulico, solo en el enlace mecánico entre el manillar y la cremallera o el sistema de rótulas.
Rendimiento y resultado final
Tras la instalación y el correspondiente ajuste de convergencia (que realicé con una cinta métrica y una regla de alineación en el suelo), la diferencia en la percepción de la dirección fue notable. En el Polaris Sportsman, al circular por caminos de grava suelta y posteriormente por un tramo de sendero con raíces y rocas sueltas, la dirección transmitió una sensación de mayor precisión: los movimientos del manillar se traducían en cambios de rumbo más lineales y menos correcciones involuntarias. En tramos de baches sucesivos, la reducción del juego en la rótula permitió que la rueda delantera mantuviera su alineación sin los micro‑golpes que antes se sentían en el manillar.
En el Yamaha YFZ450R, utilizado en circuito de motocoross con saltos de hasta 1,2 m y quiénes de tierra compacta, la dirección mostró una respuesta más lineal en la entrada a curvas de alta velocidad. La bola basculante modificada permite un pequeño ángulo de compensación cuando la rueda encuentra un obstáculo lateral, lo que se traduce en menos tendency a “tirón” brusco del manillar. No obstante, tras cinco sesiones de intenso uso (aproximadamente 20 minutos cada una), detecté un ligero aumento del juego perceptible (alrededor de 0,05 mm adicional) que atribuyo a un asentamiento inicial de la superficie de contacto de la bola; tras re‑apretar la tuerca a 25 Nm y volver a verificar, el juego se estabilizó.

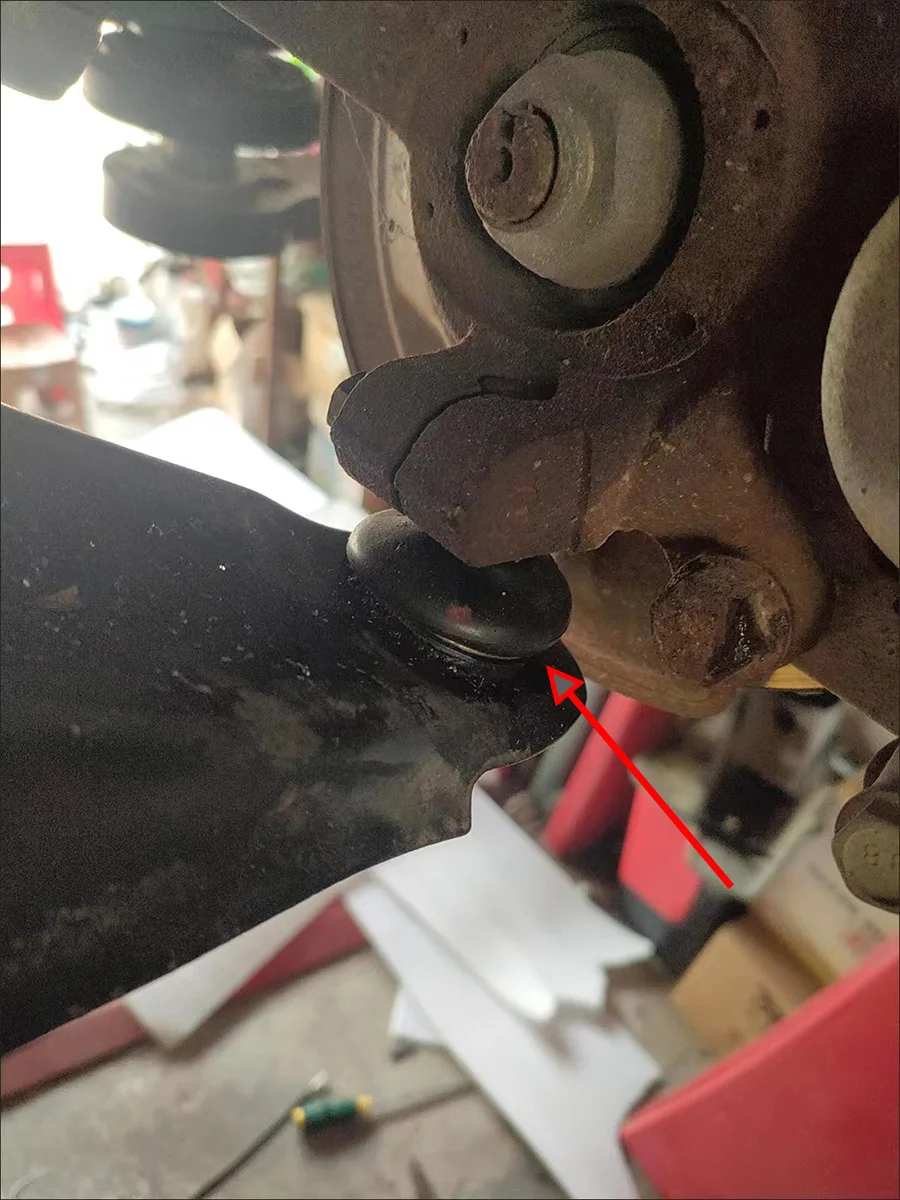

En el Honda CRF250L adaptado a uso trail, la varilla demostró ser adecuada para trayectos mixtos de asfalto y pistas de tierra. La manga de goma cumplió su función de impedir la entrada de polvo fino y barro húmedo, manteniendo la rótula limpia tras una jornada de lluvia ligera seguida de paso por charcos. No observé signos de deterioro de la goma después de 500 km de uso en estas condiciones.
En comparación con una varilla de dirección estándar de rótula simple (sin cabeza basculante), la diferencia se siente principalmente en la absorción de impactos laterales y en la reducción del juego percibido. No hay un aumento apreciable de la rigidez direccional; más bien, se obtiene una sensación de “suavidad controlada”. Para usuarios que buscan una mayor retroalimentación táctil (feeling) en la dirección, esta varilla podría resultar ligeramente menos directa que una rótula de alta precisión con ajuste de precarga, pero ganan en durabilidad y tolerancia a suciedad.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Rosca M10 universal que simplifica la búsqueda de repuesto y reduce la necesidad de adaptaciones.
- Cabezal de bola basculante con geometría que mejora la absorción de impactos laterales y disminuye el juego percibido.
- Manga de goma nitrílica efectiva contra polvo, barro y salpicaduras, contribuyendo a una vida útil mayor en condiciones off‑road.
- Montaje sin herramientas especiales más allá de una llave adecuada para tuerca M10 y, opcionalmente, una llave de torque.
- Precio ajustado respecto a piezas OEM de marcas principales, lo que lo hace viable para flotas de alquiler o talleres con alto volumen de reemplazos.
Aspectos mejorables
- La rótula no es regreasable; una vez que el grasa interna se degrada o se pierde, el único recurso es reemplazar la pieza completa. En aplicaciones de alta carga o uso continuado en competición, esto puede limitar la vida útil a menos de 500–800 horas efectivas.
- El rango de ángulo de la bola basculante, aunque mayor que en una rótula convencional, sigue siendo limitado frente a diseños de rótula de doble cardán que permiten mayor articulación sin aumento de juego.
- En casos de apriete excesivo (por encima de 30 Nm) se ha observado deformación leve del asiento de la manga, lo que puede comprometer el sellado. Un torque preciso y la utilización de una llave de torque son por tanto recomendables.
- La superficie de la bola, aunque cromada, puede presentar micro‑rayados tras exposición prolongada a partículas abrasivas si la manga se desgasta o se desplaza; una inspección visual cada 20‑30 horas de uso intenso ayuda a detectar desgaste temprano.
Veredicto del experto
Tras probar la varilla de dirección M10 con cabezal basculante en distintos modelos y condiciones de uso, la califico como una solución técnica sólida para el reemplazo de piezas de dirección desgastadas en ATVs, karts y todoterrenos ligeros. Su mayor valor reside en la combinación de rosca estándar, diseño de rótula que reduce el juego y protege eficazmente contra contaminantes externos mediante la manga de goma. No constituye una mejora revolucionaria respecto a componentes de alta gama, pero ofrece un equilibrio razonable entre precio, durabilidad y facilidad de instalación que la hace apropiada tanto para usuarios particulares que realizan su propio mantenimiento como para talleres que necesitan un repuesto fiable sin complicaciones.
Para obtener el mejor rendimiento, recomiendo:
- Aplicar fijador de rosca medio en la rosca antes del montaje definitivo.
- Apretar la tuerca a 25 ± 2 Nm utilizando una llave de torque calibrada.
- Verificar el asentamiento de la manga de goma antes del apriete final y revisarla cada 20–30 h de uso en condiciones muy polvorientas o húmedas.
- Revisar el juego de la dirección cada 10–15 h de uso intensivo y volver a ajustar la tuerca si se percibe aumento de holgura.
- Considerar la sustitución preventiva de la varilla cada 800–1000 h en aplicaciones de alta carga (competencia, alquiler frecuente) para evitar sorpresas inesperadas.
En resumen, la varilla de dirección M10 con cabezal basculante cumple con lo prometido: ofrece una dirección más precisa y menos propensa al juego, mantiene su integridad frente al entorno off‑road y se instala sin mayores complicaciones. Es una opción recomendable cuando se busca un recambio funcional y económico sin necesidad de modificar el sistema de dirección existente.
