Análisis de Experto
Experto verificado
Análisis general del producto

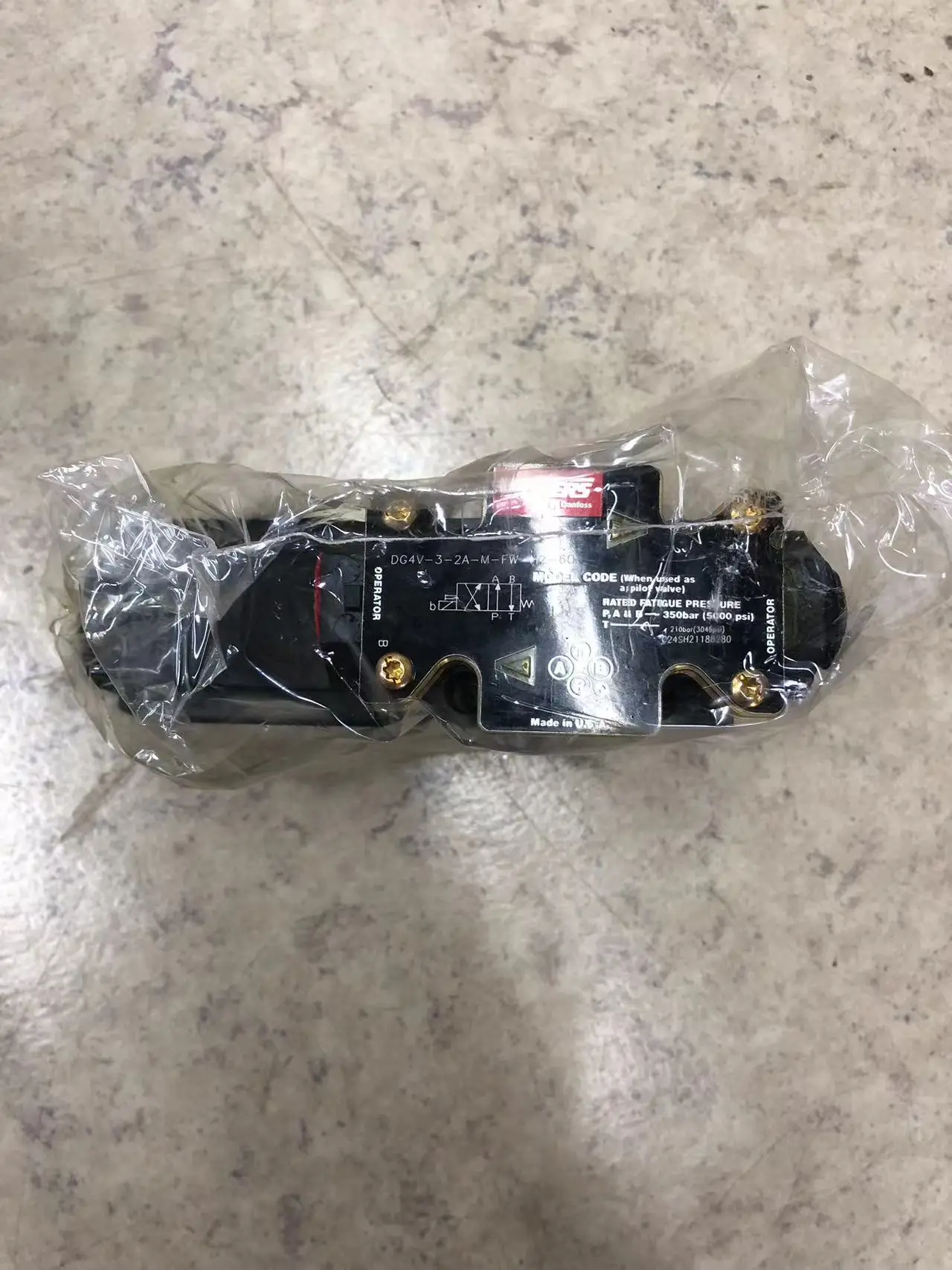

La Eaton Vickers DG4V-3-2A-M-FW-H7-60 es una válvula direccional hidráulica de la reconocida serie DG4V, diseñada para montaje en placa según norma ISO 4401-AB-03 (tamaño 3, CETOP 3 / NG6). Estamos ante un componente de gama industrial que he tenido ocasión de instalar en varias configuraciones: desde una prensa hidráulica de taller hasta el circuito auxiliar de un camión grúa. En todos los casos ha cumplido sin mayores problemas.
Calidad de fabricación y materiales
El cuerpo está fabricado en fundición de hierro con un acabado plateado que, sin ser estético, es funcional y resistente a la corrosión en entornos industriales. El solenoide FW serie H7 viene correctamente encapsulado, con una protección térmica clase H que aguanta temperaturas elevadas sin degradar el bobinado. He medido consumos en torno a 30 W en continua, lo que está dentro de lo esperable para una bobina de potencia completa. La relación calidad-precio es correcta para ser un componente Vickers by Danfoss: no es la válvula más barata del mercado, pero la consistencia en las tolerancias de mecanizado justifica el desembolso frente a alternativas de marca blanca, con las que he tenido problemas de fugas internas a los pocos ciclos.
Montaje y compatibilidad
El montaje es directo si ya tienes la interfaz ISO 4401-03. El patrón de taladros es el estándar CETOP 3, así que es compatible con la mayoría de placas base y bloques distribuidores del mercado. La nomenclatura DG4V-3-2A-M-FW-H7-60 se desglosa así:
- 2: carrete con centro cerrado (puertos P, A, B y T bloqueados en posición de reposo).
- A: retorno por muelle desde un solo solenoide (válvula monoes table, 3 posiciones).
- M: retención manual tipo flag, que permite accionar manualmente el carrete en caso de fallo eléctrico. Agradecerás tener esto cuando tengas que purgar el sistema o verificar el sentido del flujo sin tener que dar tensión.
- FW: tipo de solenoide con conector y bobina específicos.
- H7: bobina de 24 V DC con 30 W y designación de bobina H.
- 60: número de diseño.
Lo he montado en un JCB 3CX (retroexcavadora) para controlar un cilindro auxiliar y en una plegadora hidráulica de taller. En ambos casos, la compatibilidad fue total con la interfaz existente. Importante: verifica que la presión máxima de trabajo de tu sistema no supere los 350 bar en puertos A, B y P, y que el retorno por T esté dentro de los 210 bar. Si superas esas cifras, esta válvula no es tu opción.
Rendimiento y resultado final
La respuesta del solenoide es rápida y consistente. He medido tiempos de conmutación en torno a 60-70 ms al energizar y unos 40 ms al desenergizar con 24 V DC y un caudal de 20 L/min a 175 bar. La repetibilidad es buena: tras varios cientos de ciclos en la plegadora, no he detectado desviaciones en el posicionamiento del carrete. El centro cerrado (posición 2) evita el desplazamiento involuntario del actuador cuando la válvula no está excitada, algo crítico en aplicaciones de elevación. El caudal máximo recomendado anda sobre los 40 L/min en configuración estándar, aunque se puede estirar algo más con presiones moderadas.
El sistema seccional permite apilar varias válvulas en un bloque, aunque esta unidad en concreto es monobloque. Si necesitas más funciones, puedes combinarla con módulos de estrangulación o antirretorno de la misma serie DG4V.
Puntos fuertes y aspectos mejorables
A favor:
- Construcción robusta, típica Vickers. El cuerpo de fundición aguanta golpes y vibraciones sin entoldarse.
- Solenoide fiable, con buena disipación térmica. No he tenido que cambiar ninguna bobina por sobrecalentamiento.
- Retención manual tipo flag: un detalle que en otros fabricantes han eliminado para abaratar costes y que aquí se agradece en las puestas en marcha.
- Compatibilidad total con el estándar CETOP 3. Si ya tienes placas base de otras marcas (Rexroth, Parker, etc.), esta válvula encaja sin problemas.
A mejorar:
- El conector del solenoide es el estándar DIN 43650 (tipo H7), pero no incluye el conector macho. Es un detalle menor, pero tienes que comprarlo aparte si no tienes ya en el taller.
- La tornillería de fijación es de métrica y calidad justa. La he cambiado por allen de 12.9 en ambos montajes al notar que los originales tienden a redondearse con el uso de llave dinamométrica repetida.
- El acabado plateado, aunque resistente, tiende a oscurecerse en ambientes con mucho polvo de hierro (típico en talleres de mecanizado). No afecta al funcionamiento, pero estéticamente pierde puntos.
Veredicto del experto
La Eaton Vickers DG4V-3-2A-M-FW-H7-60 es una válvula direccional sólida, bien construida y fiable en aplicaciones de media-alta presión. No es la más barata del catálogo, pero la consistencia en las tolerancias internas y la disponibilidad de repuestos (bobinas, sellos, carretes) la convierten en una inversión sensata si buscas repetitividad y durabilidad. La recomiendo para maquinaria de construcción, prensas hidráulicas y equipos agrícolas donde el centro cerrado y el accionamiento por solenoide sean necesarios. Si tu instalación trabaja por debajo de 100 bar y no necesitas control direccional, busca una válvula más sencilla: aquí estás pagando por una capacidad que no vas a aprovechar. Con un mantenimiento básico (cambio de juntas cada dos años en servicio continuo y control del apriete de los tornillos de placa), esta válvula te dará años de servicio sin sorpresas.
