Análisis de Experto
Experto verificado
Análisis general del producto
He trabajado con esta válvula de relé multipuerto en sistemas neumáticos de transmisión de camiones MAN F90, F2000, E2000 y M90, especialmente en unidades con muchos años de servicio y un uso exigente en transporte de larga distancia, obras y distribución pesada. Su función principal es repartir y controlar el aire comprimido dentro del circuito de accionamiento de la transmisión manual, por lo que una fuga interna o externa puede provocar cambios de marcha lentos, dificultad para engranar determinadas velocidades o una respuesta irregular del sistema.
El diseño es relativamente sencillo, pero las dimensiones de las conexiones son críticas. No basta con que la válvula tenga el mismo aspecto exterior: hay que comprobar la referencia, la posición de cada puerto, los diámetros de entrada y salida y el tipo de rosca. En este tipo de vehículos, una pieza aparentemente compatible puede generar problemas de caudal o requerir adaptadores que introduzcan nuevos puntos de fuga.
Calidad de fabricación y materiales

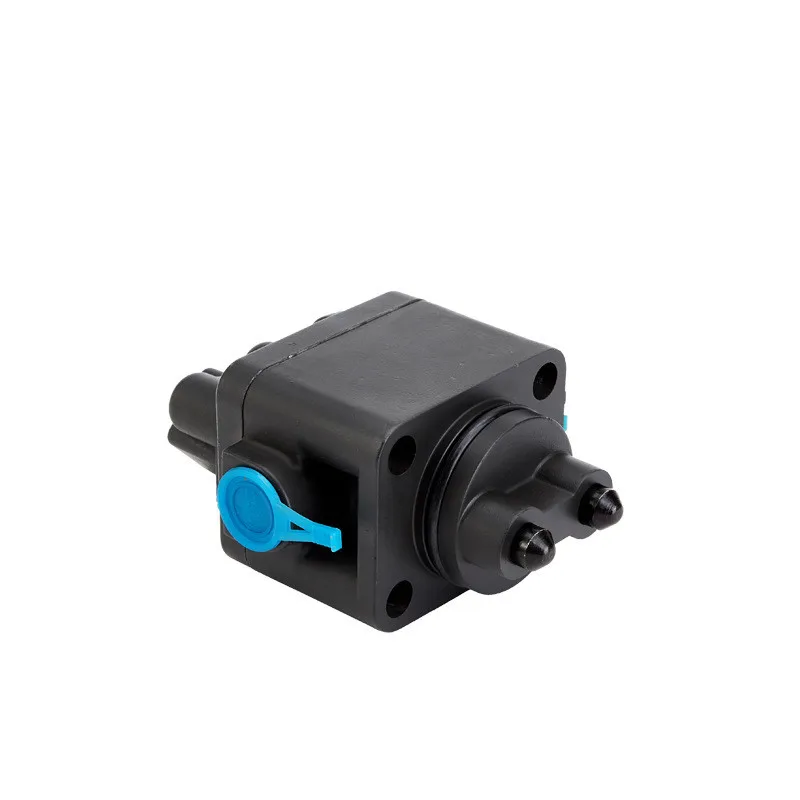

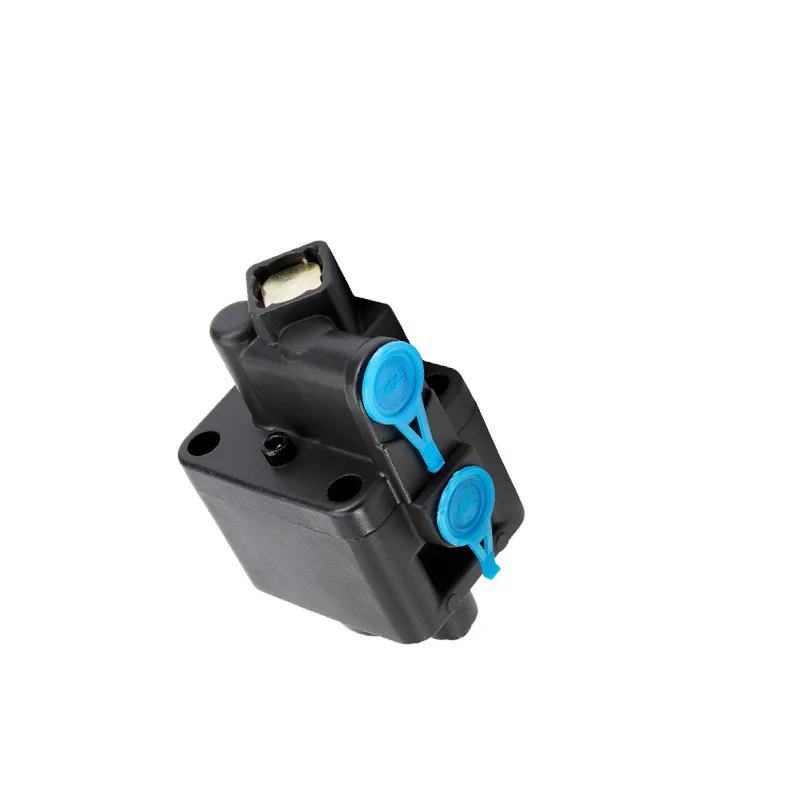

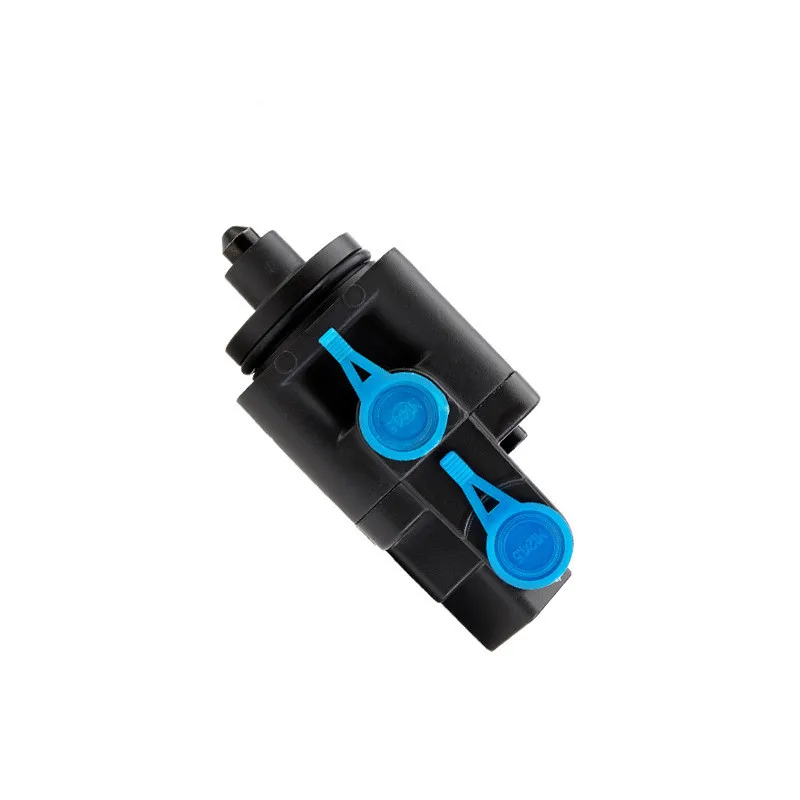

La carcasa de aluminio fundido mantiene un equilibrio razonable entre peso y resistencia a la corrosión. En comparación con algunos componentes fabricados en acero, se nota más ligera y resulta más cómoda de manipular en zonas con acceso limitado. El acabado exterior es correcto para una pieza que trabaja instalada en el chasis o cerca de la caja de cambios, aunque conviene protegerla de golpes directos durante el montaje.

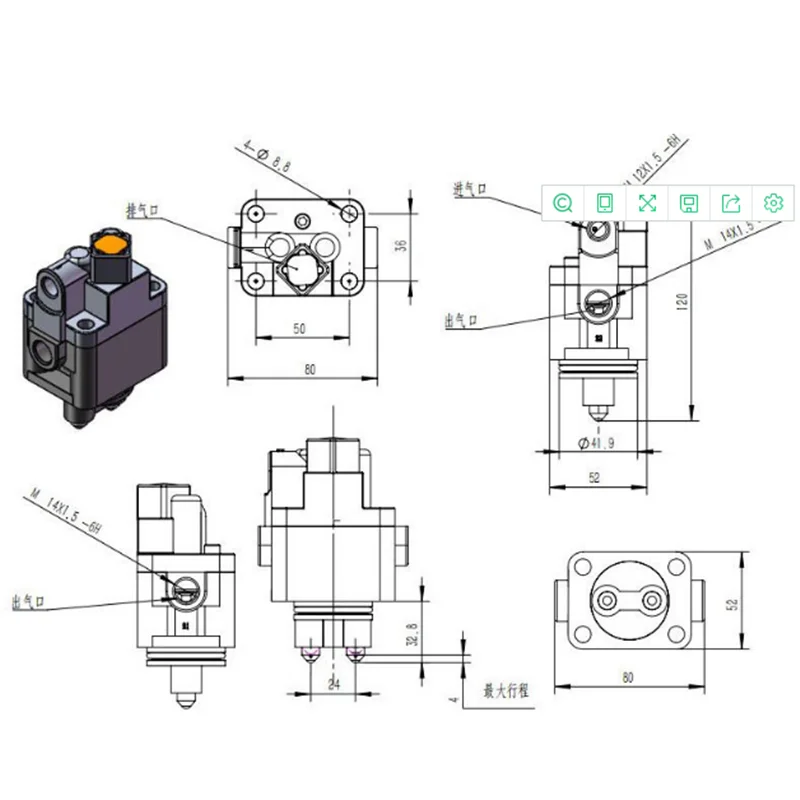

Las conexiones tienen una configuración de tres puertos, con una entrada de 12,5 mm, una salida de 12,5 mm y otra salida de 10,5 mm. Esta diferencia no es secundaria: cada línea debe conectarse en su posición correspondiente y no conviene forzar tubos o racores para hacerlos coincidir. Las roscas M14x1,5 y M12x1,5 exigen especial cuidado, ya que cualquier cruce de rosca en una carcasa de aluminio puede dañar el alojamiento y complicar la reparación.
En las unidades que he revisado, el punto más importante no ha sido tanto la apariencia de la fundición como la limpieza de los pasos de aire y la correcta mecanización de las roscas. Antes de montarla, recomiendo comprobar que no haya restos de viruta, tapones de protección deteriorados o suciedad en los conductos.
Montaje y compatibilidad
El montaje no es especialmente complejo para un profesional acostumbrado a trabajar con circuitos neumáticos, pero requiere orden y limpieza. Antes de desmontar la válvula antigua, marco cada tubo y fotografío su posición. En un MAN F2000 utilizado en transporte regional, esta sencilla precaución evitó intercambiar las dos salidas durante la sustitución y permitió recuperar rápidamente la configuración original.
La compatibilidad debe verificarse mediante varios datos a la vez:
- Referencia grabada en la pieza desmontada.
- Referencias OEM equivalentes, entre ellas 001 260 62 57 y 001 260 67 57.
- Diámetro de los tubos de 12,5 y 10,5 mm.
- Roscas M14x1,5 y M12x1,5.
- Distribución física de los tres conectores.
- Espacio disponible alrededor de la válvula y orientación de los racores.
Hay que vaciar la presión del circuito antes de aflojar cualquier conexión y trabajar con el vehículo inmovilizado. Las roscas deben iniciarse a mano para evitar daños. No recomiendo aplicar cinta de teflón de forma indiscriminada en circuitos neumáticos, porque puede desprenderse y contaminar otros componentes. Es preferible utilizar el sistema de estanqueidad previsto para el racor y respetar el apriete adecuado, sin excederse sobre el aluminio.
Rendimiento y resultado final
Cuando la válvula original presenta pérdidas, el cambio se aprecia principalmente en la estabilidad de la presión y en la rapidez de respuesta del accionamiento neumático. En un MAN F90 empleado en trayectos de carretera y maniobras frecuentes, la sustitución eliminó la caída de presión localizada que aparecía después de varias horas de funcionamiento. El accionamiento de la transmisión volvió a ser más uniforme, sin tener que mantener el sistema trabajando durante demasiado tiempo para conseguir una respuesta correcta.
En otro MAN M90 destinado a trabajos con frecuentes paradas y arranques, el resultado dependió tanto de la válvula como del estado de los tubos y racores próximos. La pieza funcionó correctamente tras renovar una conexión endurecida y revisar las juntas. Esto es importante: cambiar únicamente la válvula no solucionará una fuga situada en una línea agrietada o en un racor con holgura.
Frente a una válvula original usada, esta solución ofrece una sustitución directa cuando las referencias y medidas coinciden. Frente a opciones universales, su ventaja principal es conservar la configuración específica del circuito, sin introducir adaptadores ni modificar el recorrido de los tubos.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Carcasa ligera de aluminio fundido.
- Tres conexiones adaptadas al circuito neumático de la transmisión.
- Compatibilidad con varias referencias de aplicación.
- Sustitución más sencilla que una reparación interna de la válvula original.
- Permite recuperar la estanqueidad cuando el fallo procede del cuerpo de la válvula.
Aspectos mejorables:
- La compatibilidad no debe determinarse solo por el modelo del camión.
- Las diferencias entre las conexiones de 12,5 y 10,5 mm obligan a revisar cuidadosamente el montaje.
- La carcasa de aluminio requiere evitar golpes y aprietes excesivos.
- No corrige averías causadas por tubos, racores, juntas o problemas generales de presión.
- Tras instalarla, es necesario realizar una prueba completa del circuito y de la transmisión.
Veredicto del experto
Considero que es una alternativa práctica para sustituir una válvula de relé multipuerto deteriorada en MAN F90, F2000, E2000 y M90, siempre que las referencias, roscas, diámetros y disposición de los puertos coincidan con la pieza desmontada. Su construcción resulta adecuada para una reparación de mantenimiento y su configuración evita tener que improvisar modificaciones en el circuito.
La recomiendo cuando existe una fuga localizada en la válvula o una respuesta irregular atribuible al reparto del aire comprimido. La instalación debe completarse con una comprobación de estanqueidad, revisión de los tubos y varias pruebas de funcionamiento en frío y con el sistema a temperatura de trabajo. En vehículos industriales antiguos, dedicar tiempo a esas comprobaciones es tan importante como elegir correctamente la pieza.
