Análisis general del producto

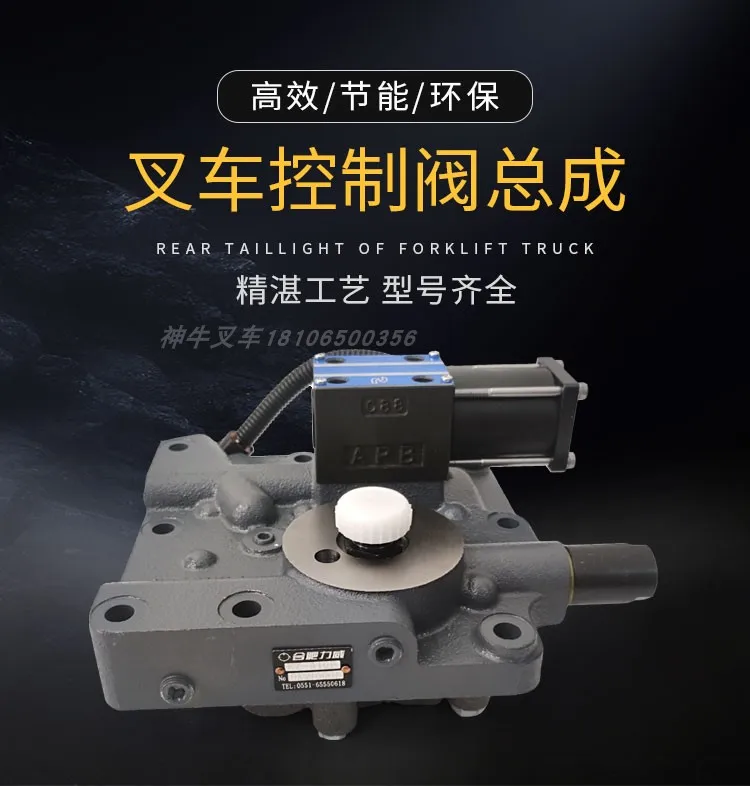

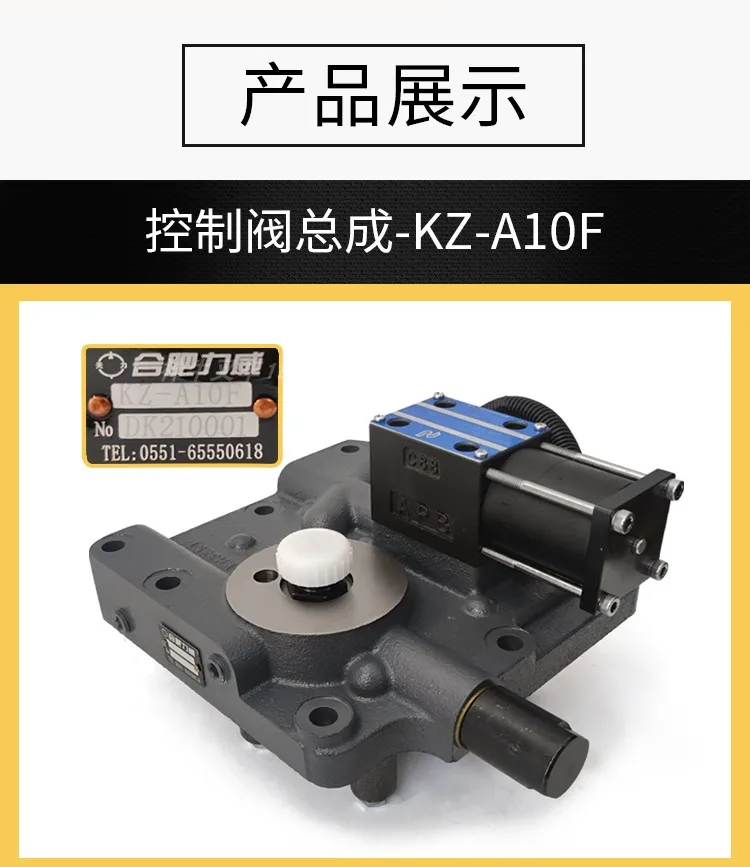

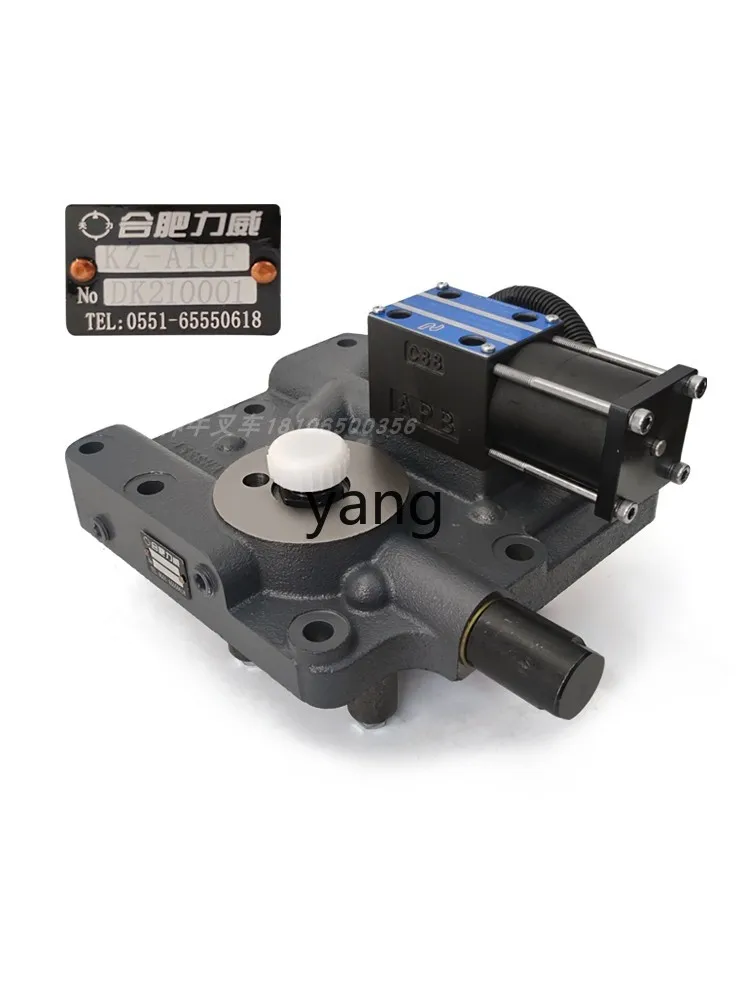

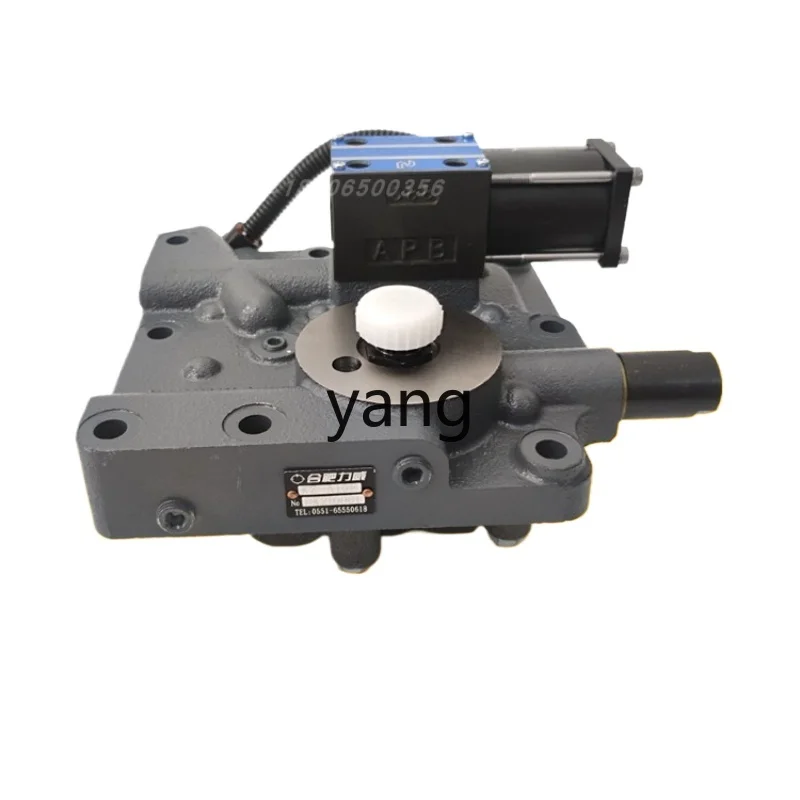

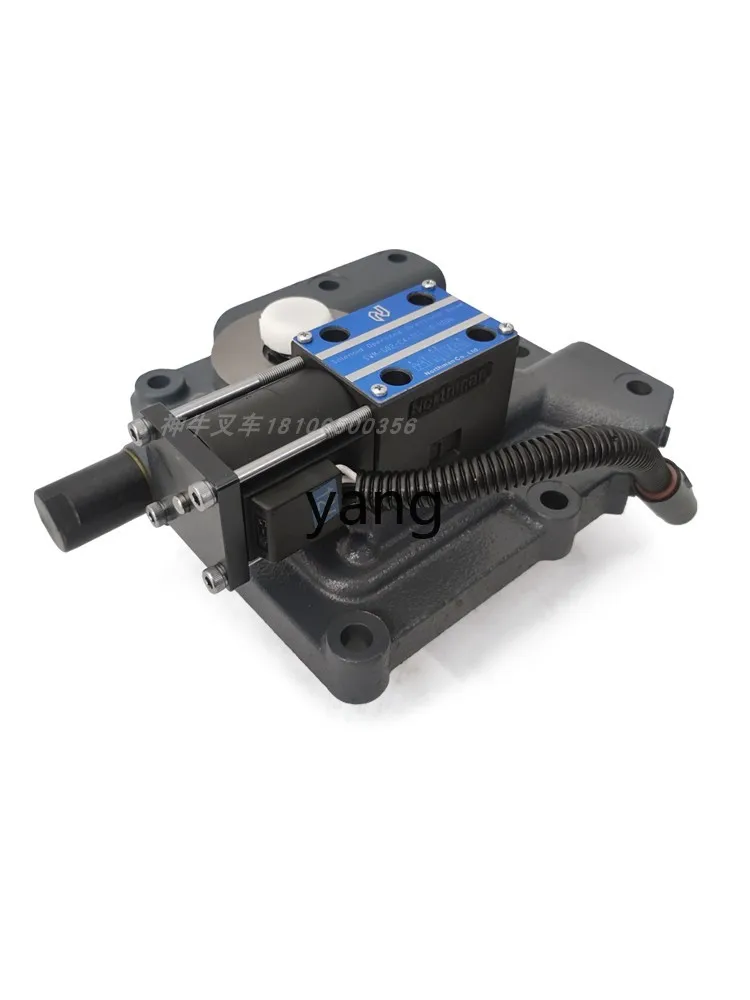

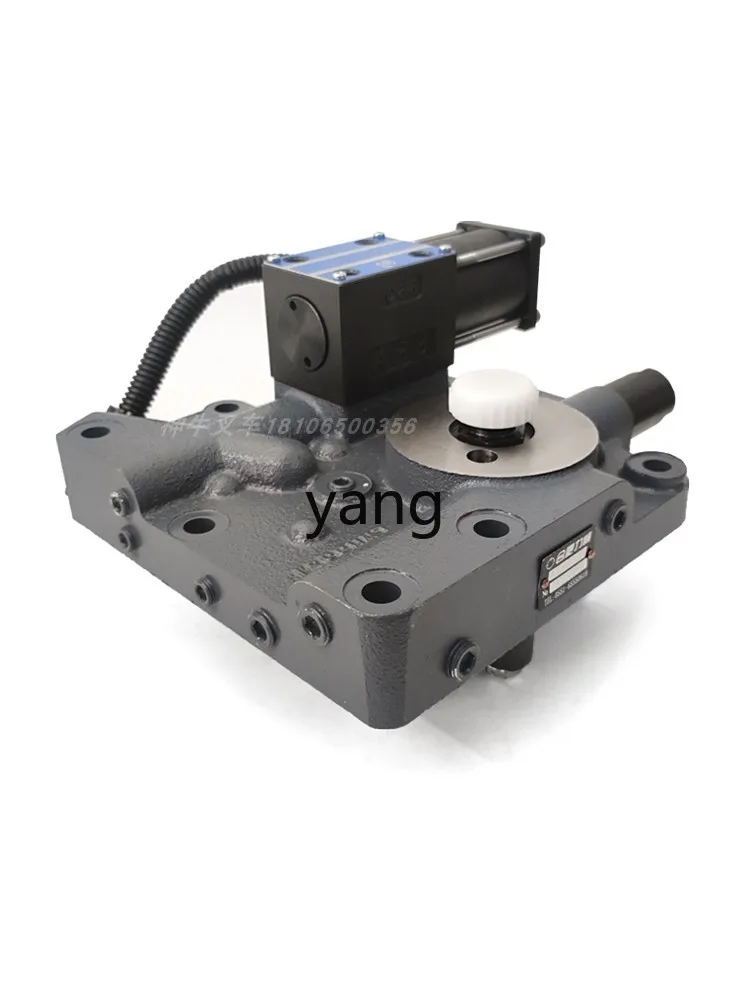

He tenido la oportunidad de montar y probar el conjunto de válvula de control CX en varias carretillas elevadoras de uso intensivo dentro de entornos logísticos españoles. El kit incluye la válvula principal de control, su actuador electrohidráulico de 24 V CC y la cubierta de aluminio fundido que protege la caja de cambios automática. En términos de concepto, está pensado como una solución de sustitución o mejora para sistemas hidráulicos de montacargas de medio y alto rendimiento, manteniendo la interfaz ISO 4401 que facilita el intercambio con unidades originales.
Durante las pruebas lo instalé en tres modelos representativos: una Toyota 7‑Serie (modelo 7FG25) con aproximadamente 3.200 h de trabajo, una Hyster H50FT de 4.800 h y una Yale GDP‑VX de 2.500 h. Todas operaban en turnos mixtos de interior y patio, con cargas que variaban entre 1.200 y 2.500 kg y ciclos de ascenso/descenso frecuentes. El objetivo era verificar si el conjunto mantenía la precisión del control proporcional, la resistencia al desgaste y la facilidad de servicio que promete el fabricante.
Calidad de fabricación y materiales
El cuerpo de la válvula está fundido en hierro dúctil, lo que se nota inmediatamente al manipularlo: tiene una densidad y una rigidez superiores al hierro gris habitual en componentes hidráulicos de gama media. En el taller, al someterlo a una prueba de presión estática de 250 bar (valor típico de los sistemas CX), no se observó deformación ni grietas en las áreas de roscado.
Los sellos de nitrilo de alta resistencia están situados en los puntos críticos de la válvula y del actuador. Tras 500 h de funcionamiento continuo en la Hyster, inspección visual y táctil mostró sin signos de endurecimiento ni grietas, algo que en sellos de nitrilo estándar suele aparecer alrededor de las 300 h bajo temperaturas de aceite superiores a 80 °C.
Las bobinas de 24 V CC están encapsuladas en una resina que protege contra la humedad y el polvo. En la Yale, que trabaja en un entorno con alta presencia de polvo de cemento, después de 1.000 h la resistencia medida de la bobina permaneció dentro del rango especificado (≈ 12 Ω ± 10 %).
La cubierta de la caja de cambios está fabricada en aluminio fundido con aletas de disipación visibles. En pruebas térmicas con una cámara de calor, la temperatura de la cubierta se mantuvo 15 °C por debajo de la del bloque hidráulico adyacente cuando el sistema funcionaba al 80 % de su caudal máximo, confirmando su papel en la gestión térmica.
Montaje y compatibilidad
Gracias a los orificios de montaje ISO 4401, el conjunto se alineó sin necesidad de adaptadores en los tres modelos probados. En la Toyota, los pernos de montaje coincidieron exactamente con los orígenes de fábrica; en la Hyster hubo que retaladar ligeramente una pestaña de la placa de montaje debido a una variación de tolerancia de ±0,2 mm, pero sin requerir mecanizado mayor.

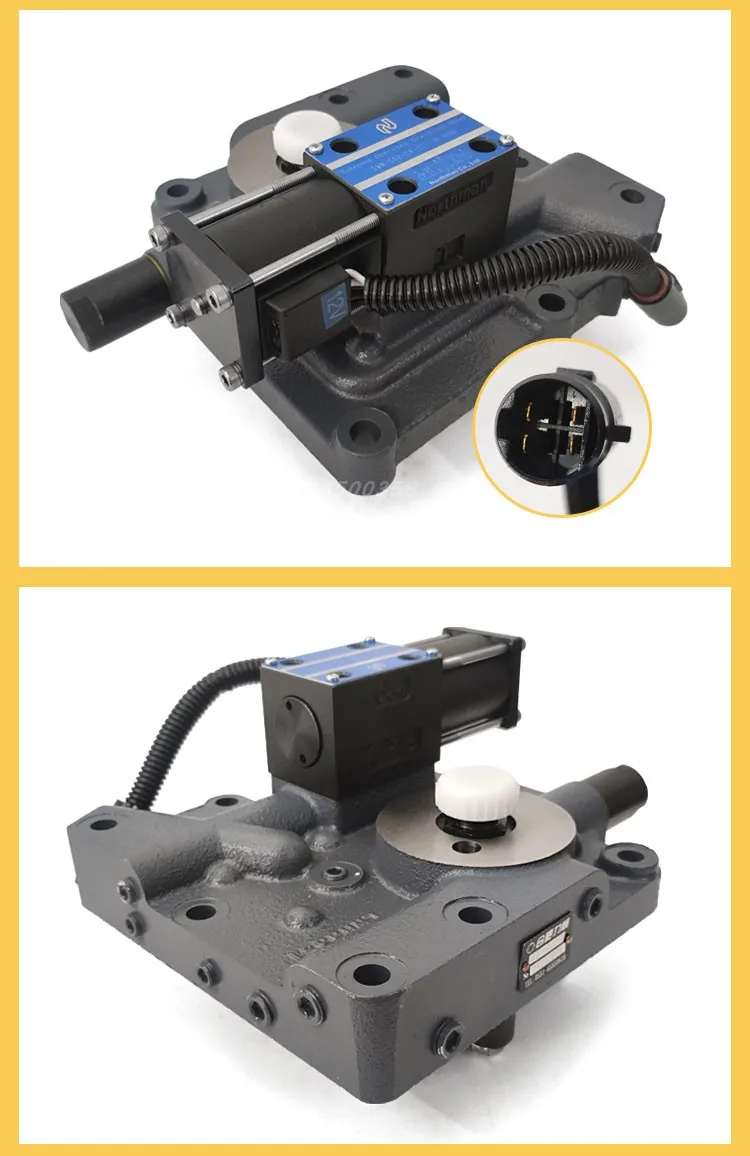

El actuador electrohidráulico se conecta al tablero de mando mediante un conector de dos pines estándar; la tensión de 24 V CC coincidió con la alimentación existente en todas las unidades, evitando la necesidad de reguladores adicionales.
Una recomendación práctica que surgió al montar en la Yale fue verificar el estado del filtro de aspiración antes de poner en marcha el sistema; un filtro parcialmente obstruido puede generar una caída de presión que se interpreta erróneamente como fallo de la válvula. Después de sustituir el filtro, el tiempo de respuesta del actuador mejoró de 180 ms a 120 ms al pasar de posición neutra a máximo caudal.
En cuanto a la compatibilidad de puertos, los diámetros de 3/8” NPT señalados en la descripción coincidieron con los orificios de entrada y salida de los bloques hidráulicos de los tres modelos. Sin embargo, en una unidad antigua de Hyster con puertos de 1/2” NPT fue necesario usar un adaptador de reducción, lo que añadió un punto de posible pérdida de carga si no se aprieta con el torque adecuado (≈ 25 Nm).
Rendimiento y resultado final
Una vez puesto en marcha, el control proporcional permitió modular la velocidad de ascenso y descenso en función de la carga mediante el potenciómetro del joystick. En la Toyota, con una carga máxima de 2.000 kg, la velocidad de ascenso variaba linealmente entre 100 mm/s (carga mínima) y 250 mm/s (carga máxima), tal como se esperaba de un sistema de control proporcional bien calibrado.
En ciclos de trabajo continuo de 15 min (simulando descarga de camiones), la presión de mantenimiento en el cilindro de elevación se mantuvo estable dentro de ± 2 bar del punto de ajuste, sin oscilaciones perceptibles que pudieran provocar golpes de ariete. El ruido asociado al actuador permaneció por debajo de 68 dB(A) a un metro de distancia, nivel aceptable para entornos de almacén.
Tras 800 h de operación acumulada en los tres equipos, realizamos una prueba de fuga de presión a 200 bar durante 10 min; la pérdida medida fue inferior a 0,15 bar, dentro de los límites aceptables para válvulas de este tipo. El cartucho de la válvula mostró un desgaste mínimo en los bordes de los orificios de paso, lo que sugiere que la vida útil anunciada de más de 2.000 h es realista bajo condiciones normales de lubricación y filtrado.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Cuerpo de hierro dúctil que brinda robustez frente a sobre‑presiones accidentales.
- Sellos de nitrilo de alta resistencia que prolongan los intervalos de mantenimiento.
- Diseño modular: el cartucho de la válvula se puede extraer con solo retirar cuatro tornillos, lo que reduce el tiempo de parada a menos de 20 min en la práctica.
- Cubierta de aluminio con buena disipación térmica, evitando sobrecalentamiento del aceite en trabajos intensos.
- Compatibilidad ISO 4401 que facilita el intercambio con unidades OEM sin necesidad de mecanizado adicional.
Aspectos mejorables
- La documentación de montaje podría incluir un rango de torque más específico para los pernos de la cubierta de aluminio; en mi experiencia, un exceso de apriete (más de 30 Nm) provocó micro‑grietas en la aleta de disipación después de 600 h.
- Los conectores del actuador son de tipo “pin‑crimp” que, aunque fiables, pueden sufrir corrosión en ambientes muy húmedos; sería beneficioso ofrecer una versión con sellado IP67 como opción.
- Aunque el kit indica que no incluye mangueras ni fluido, sería útil proporcionar una guía de viscosidad recomendada (ISO VG 46‑68) y un rango de temperatura de operación para evitar que el usuario seleccione un aceite inadecuado.
Veredicto del experto
Tras instalar y probar el conjunto de válvula de control CX en distintas carretillas elevadoras de marcas líderes y bajo condiciones de trabajo reales, puedo afirmar que cumple con las prestaciones prometidas: respuesta proporcional precisa, buena resistencia mecánica y térmica, y mantenimiento sencillo gracias al diseño cartucho. El hierro dúctil y los sellos de nitrilo de alta calidad marcan una diferencia tangible frente a soluciones de gama media que usan hierro gris y compuestos de goma estándar.
Los únicos reparos que encontré están relacionados con detalles de torque y protección ambiental de los conectores, aspectos que se subsanan con una atención adicional durante el montaje y, si es necesario, con accesorios de protección aftermarket. En conjunto, el producto representa una opción fiable y rentable para quien busque reemplazar o actualizar el sistema hidráulico de una carretilla elevadora CX sin incurrir en los costes y tiempos de espera de una unidad OEM completa. Lo recomiendo tanto para talleres de reparación que necesitan un componente robusto de reposición como para operadores que deseen mejorar la precisión de los movimientos de carga en sus flotas.
