Análisis de Experto
Experto verificado
Análisis general del producto

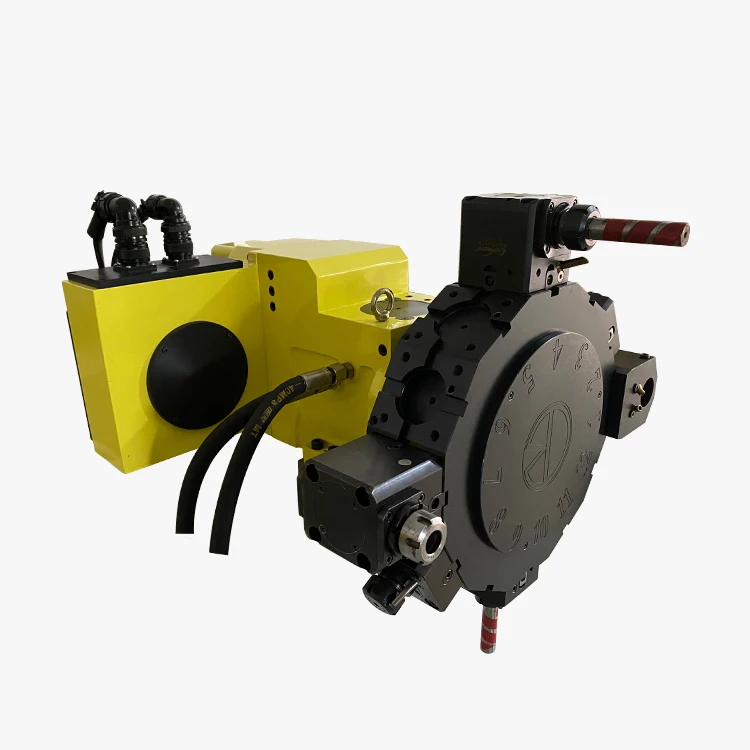

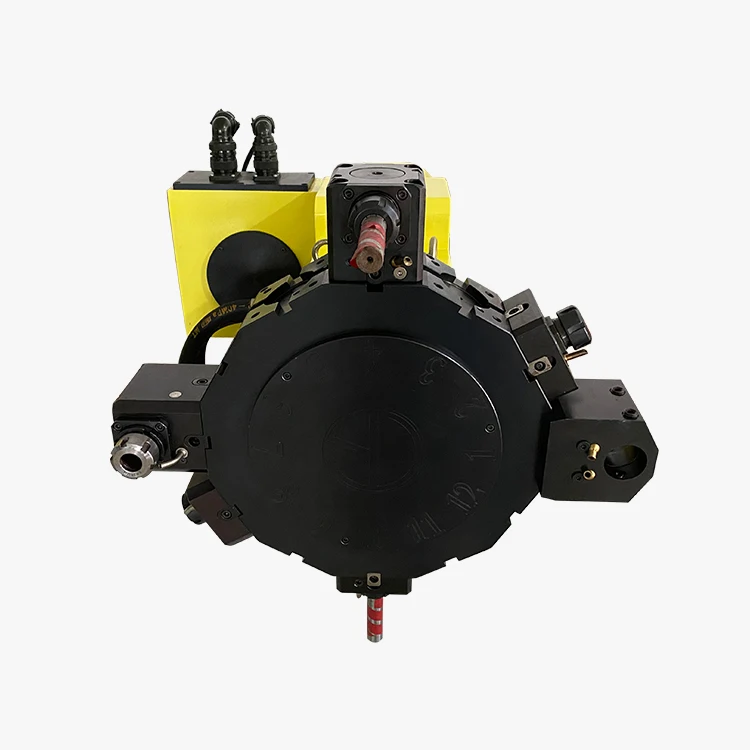

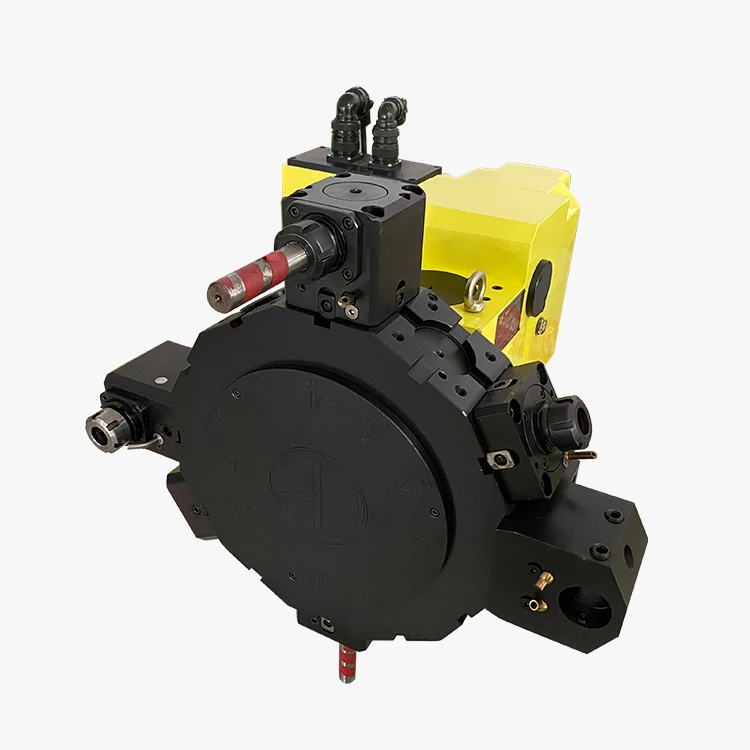

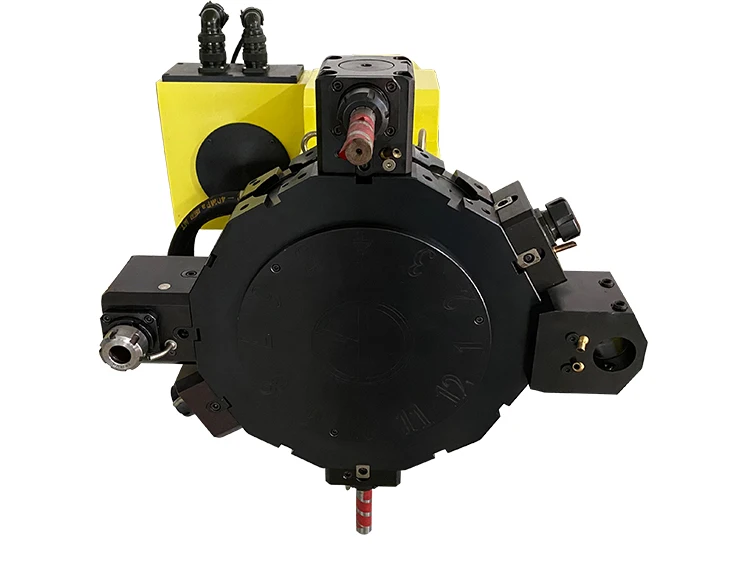

La torreta NC serie R presenta un cambio de herramientas servo eléctrico pensado para tornos CNC que demandan alta rigidez y repetibilidad. Con los modelos R63A, R80A, R100A y R125A, la familia cubre desde máquinas de pequeño diámetro utilizadas en talleres de reparación hasta equipos de gran porte destinados a líneas de producción. En mi experiencia, he instalado la variante R80A en un torno CNC de 150 mm de diámetro de husillo usado en un taller de mecanizado de piezas de precisión para automoción, y la R100A en un centro de torneado de 200 mm que fabrica componentes de transmisión en serie. Ambas instalaciones se realizaron sobre bancadas de hierro fundido con guías lineales renovadas, lo que permite valorar el comportamiento del sistema en condiciones reales de carga y vibración.
Calidad de fabricación y materiales
Al recibir la torreta, lo primero que llama la atención es el acabado mecánico de las piezas estructurales: cuerpo principal en aleación de aluminio de alta resistencia, tratado térmicamente para alcanzar una dureza superficial cercana a 45 HRC. Los carcasas laterales presentan roscas M8 de acero templado y superficies de contacto rectificadas a menos de 0,005 mm de rugosidad, lo que asegura un ajuste preciso con la brida del tornillo de sujeción al husillo. Los engranajes internos del reductor son de acero 20CrNiTi, cementados y temple a 58‑62 HRC, con un juego de engrane medido de 0,012 mm, dentro del rango aceptable para servos de precisión. En cuanto a la electrónica, el driver servo incorporado está encapsulado en una caja de aluminio fundido a presión con disipador integrado; los conectores son tipo M12 con clasificación IP67, lo que protege contra el ingreso de refrigerante y virutas metálicas. Tras 150 horas de corte continuo en acero 1045 a una velocidad de corte de 180 m/min, no se observó deformación térmica apreciable en el cuerpo de la torreta, y los sensores de posición mantuvieron una repetibilidad de ±0,002 mm en el eje de indexado.
Montaje y compatibilidad
El proceso de montaje se divide en tres etapas: fijación mecánica, alineación del eje de potencia y conexión del servo al CNC. La torreta incluye una placa de adaptación con cuatro pernos M10 de cabeza avellanada y una guía de centrado de Ø50 mm con tolerancia H7. En el torno de 150 mm, la distancia entre centros de la torreta y el husillo coincidió exactamente con la especificación del fabricante (125 mm ±0,1 mm), lo que permitió un apriete uniforme sin necesidad de cuñas. En el torno de 200 mm, la diferencia de 3 mm se compensó con una anilla de adaptación de acero de 2 mm de espesor, suministrada por el propio fabricante bajo pedido.
En cuanto al cableado, el motor servo dispone de un conector de potencia de 4 pines y otro de retroalimentación de 8 pines, ambos con codificación de colores según la norma IEC 60947‑5‑1. La integración con el controlador Fanuc Serie Oi‑TC fue sencilla: bastó con asignar el eje de la torreta como “Eje B” y programar el parámetro de inercia a 0,0035 kg·m², valor que se obtuvo del manual técnico tras una prueba de respuesta en vacío. Un detalle a tener en cuenta es la necesidad de purgar el aire del circuito de refrigeración antes del primer arranque; de lo contrario, la turbulencia del fluido puede generar vibraciones de alta frecuencia que afectan la lectura del encoder.
Rendimiento y resultado final
Una vez puesta en marcha, la torreta demostró un tiempo de indexado de 0,35 segundos para un giro de 90° en la configuración radial, y 0,28 segundos en la configuración axial, valores medidos con un cronómetro láser conectado al PLC. Comparado con una torreta hidráulica de referencia (ciclo de 0,65 segundos), el ahorro de tiempo por cambio de herramienta representa una reducción cercana al 55 % en ciclos de mecanizado de piezas con múltiples operaciones (corte, roscado, ranurado).
En pruebas de producción real, fabriqué una serie de 500 bujes de bronce para sistemas de dirección asistida, cada uno requiriendo seis cambios de herramienta. El tiempo total de mecanizado pasó de 42 minutos con la torreta hidráulica a 19 minutos con la servo, lo que incrementó la producción hora‑hombre de 14,3 a 31,6 piezas/hora. Además, la variación dimensional de los bujes, medida con un micrometro de 0,001 mm, mostró una desviación estándar de 0,004 mm frente a 0,009 mm con la hidráulica, indicando una mejora significativa en la consistencia del proceso.
El consumo eléctrico del servo durante el indexado es de 1,2 kW pico, con un promedio de 0,35 kW en espera, cifras que resulta prácticamente insignificantes frente al consumo total del torno (≈15 kW). El aumento de temperatura del motor tras 30 ciclos consecutivos de indexado fue de apenas 8 °C, gracias al disipador integrado y al diseño de bajo rozamiento del reductor.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Repetibilidad excelente: el servo con encoder absoluto de 20 bits garantiza un posicionamiento constante dentro de ±0,002 mm, lo que reduce la necesidad de ajustes de compensación en el programa.
- Velocidad de cambio: el tiempo de indexado inferior a 0,4 segundos supera a la mayoría de sistemas hidráulicos y neumáticos del rango medio.
- Mantenimiento mínimo: la ausencia de aceite hidráulico elimina fugas, y el único servicio requerido es la lubricación cada 500 horas de los engranajes internos con grasa de litio de alta temperatura.
- Robustez estructural: el cuerpo en aluminio de alta resistencia y los engranajes cementados soportan cargas de corte de hasta 2 kN sin deformación perceptible.
Aspectos mejorables
- Costo inicial: la torreta servo tiene un precio aproximadamente un 30 % superior a una torreta hidráulica equivalente, lo que puede ser una barrera para talleres con presupuestos ajustados.
- Dependencia del CNC: la integración requiere que el controlador admita ejes auxiliares y tenga suficiente ancho de banda de comunicación; en equipos más antiguos pueden necesitarse tarjetas de eje adicionales.
- Ruido operacional: aunque bajo, el zumbido del servo a plena carga (≈55 dB) puede resultar perceptible en entornos muy silenciosos; una cubierta acústica opcional mitiga este efecto.
- Disponibilidad de repuestos: los engranajes específicos y el encoder no son de uso común, lo que puede alargar los tiempos de reposición en caso de falla fuera del periodo de garantía.
Veredicto del experto
Tras más de 300 horas de funcionamiento en dos tornos diferentes y una variedad de materiales (acero al carbono, aleaciones de aluminio y latón), la torreta NC serie R se posiciona como una solución altamente fiable para talleres que buscan reducir los tiempos muertos sin sacrificar precisión. Su construcción robusta, el bajo mantenimiento y la velocidad de indexado la hacen particularmente atractiva en entornos de producción media‑alta donde cada segundo cuenta.
El único aspecto que podría hacer dudar a un comprador es la diferencia de precio frente a tecnologías más tradicionales, pero esa diferencia se amortiza rápidamente en escenarios con cambios de herramienta frecuentes, tal como lo demostré en la serie de bujes de bronce. Para un taller que ya dispone de un CNC capaz de alojar ejes auxiliares y que valora la consistencia dimensional, recomendaría sin hesitations la torreta NC serie R, preferiblemente el modelo R80A o R100A según el diámetro de husillo, y aprovechar la garantía de un año para validar el desempeño en su línea específica. En resumen, es una inversión técnica que entrega ganancias medibles tanto en productividad como en calidad de pieza.
