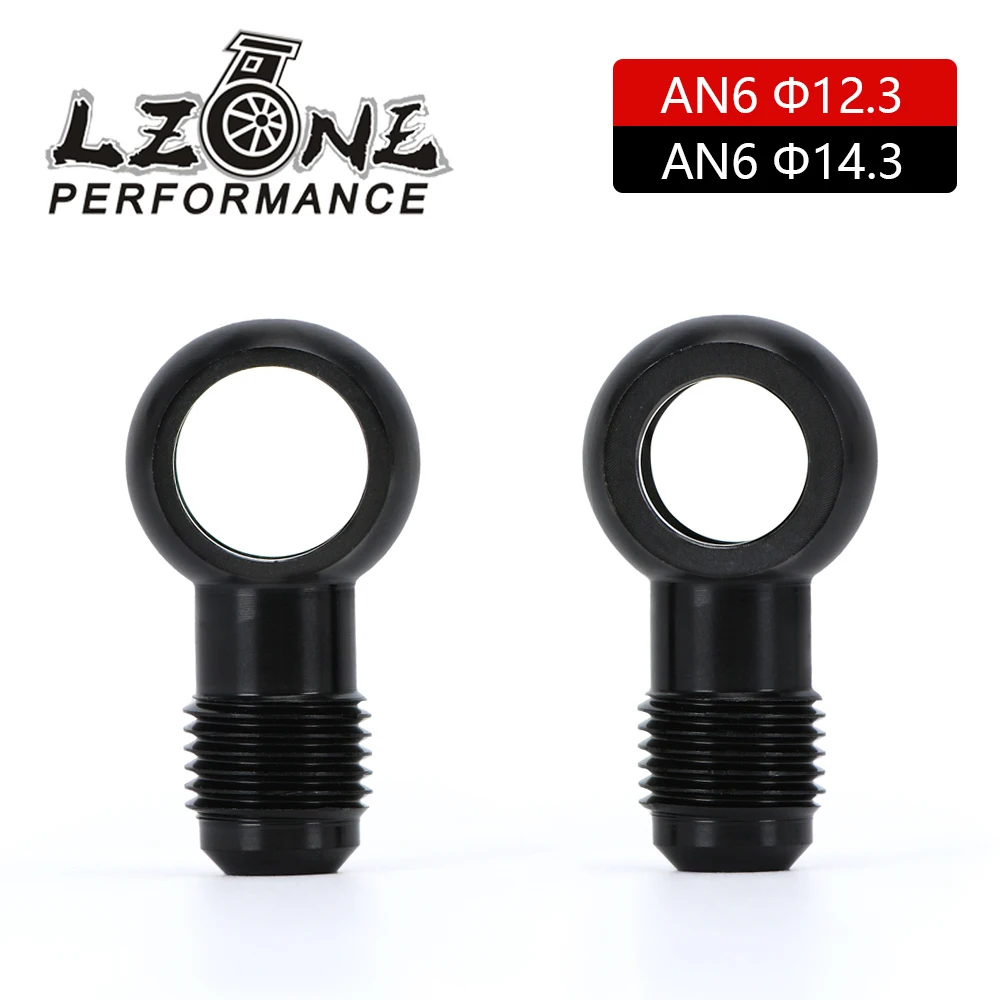

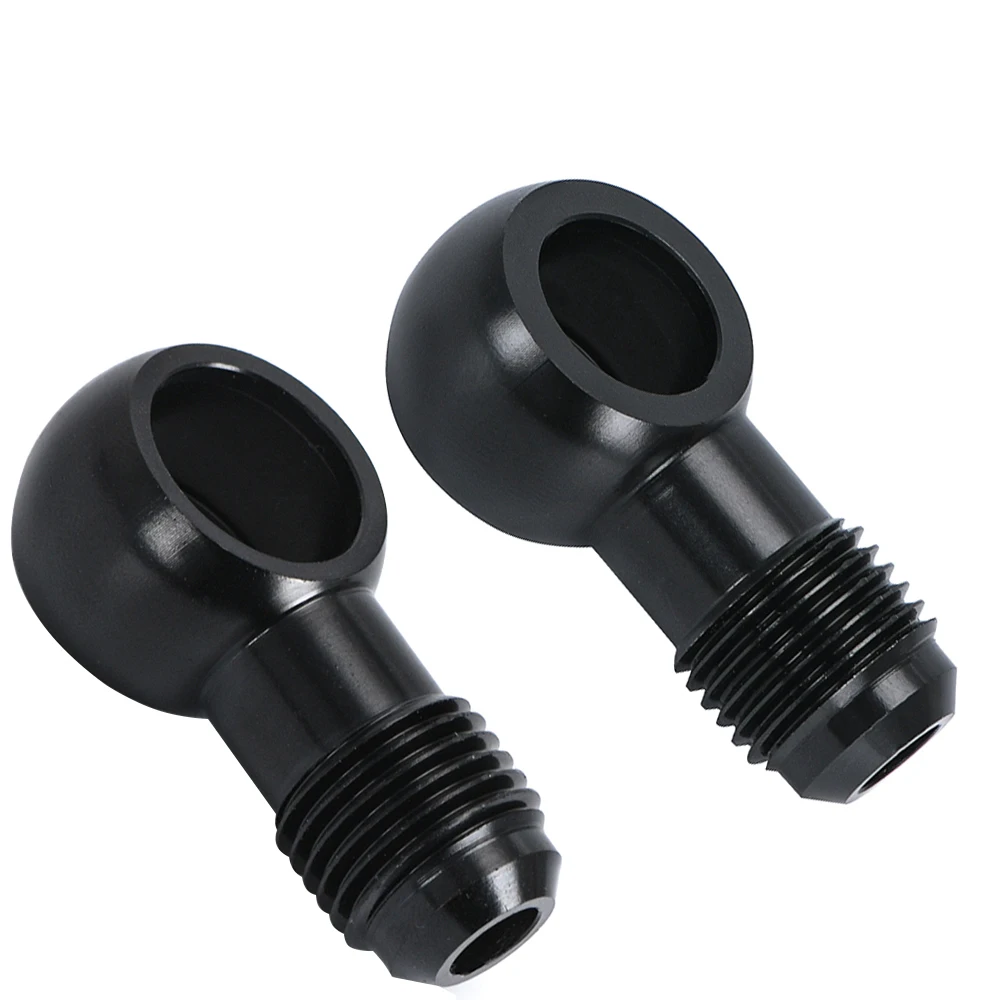

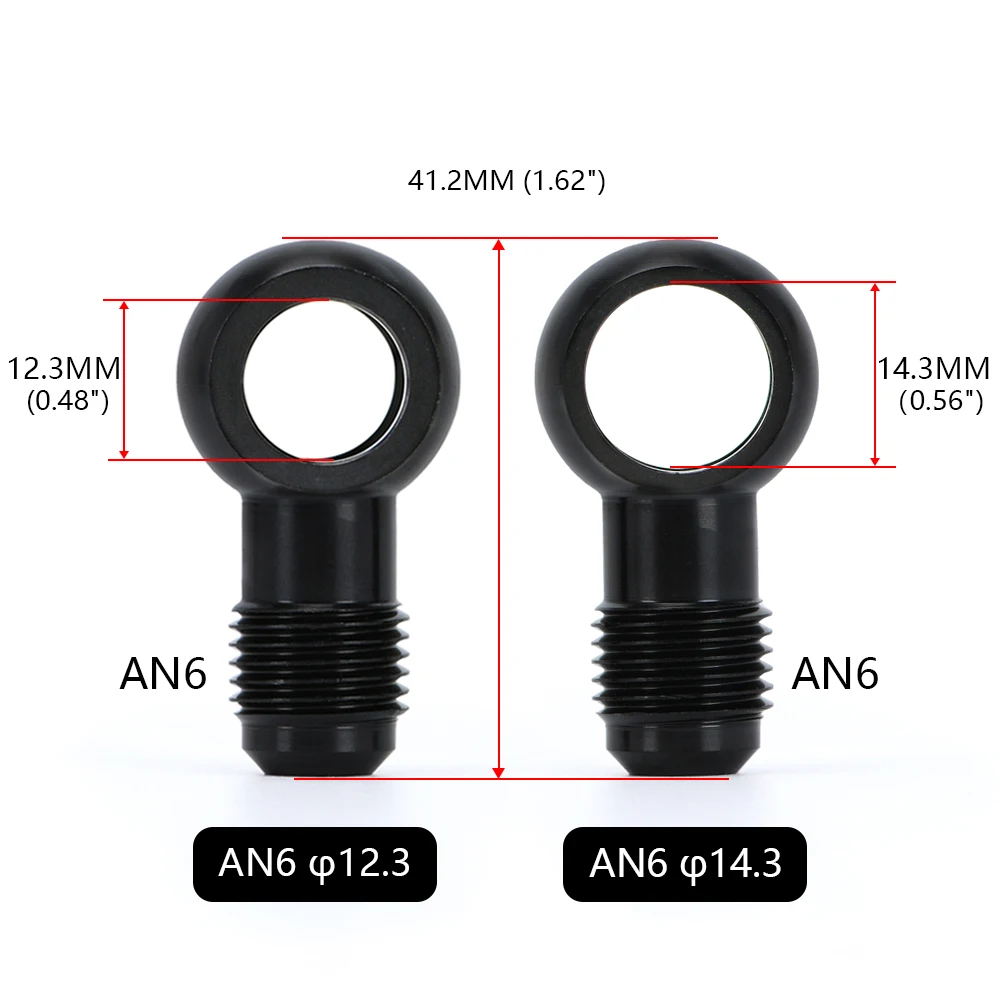

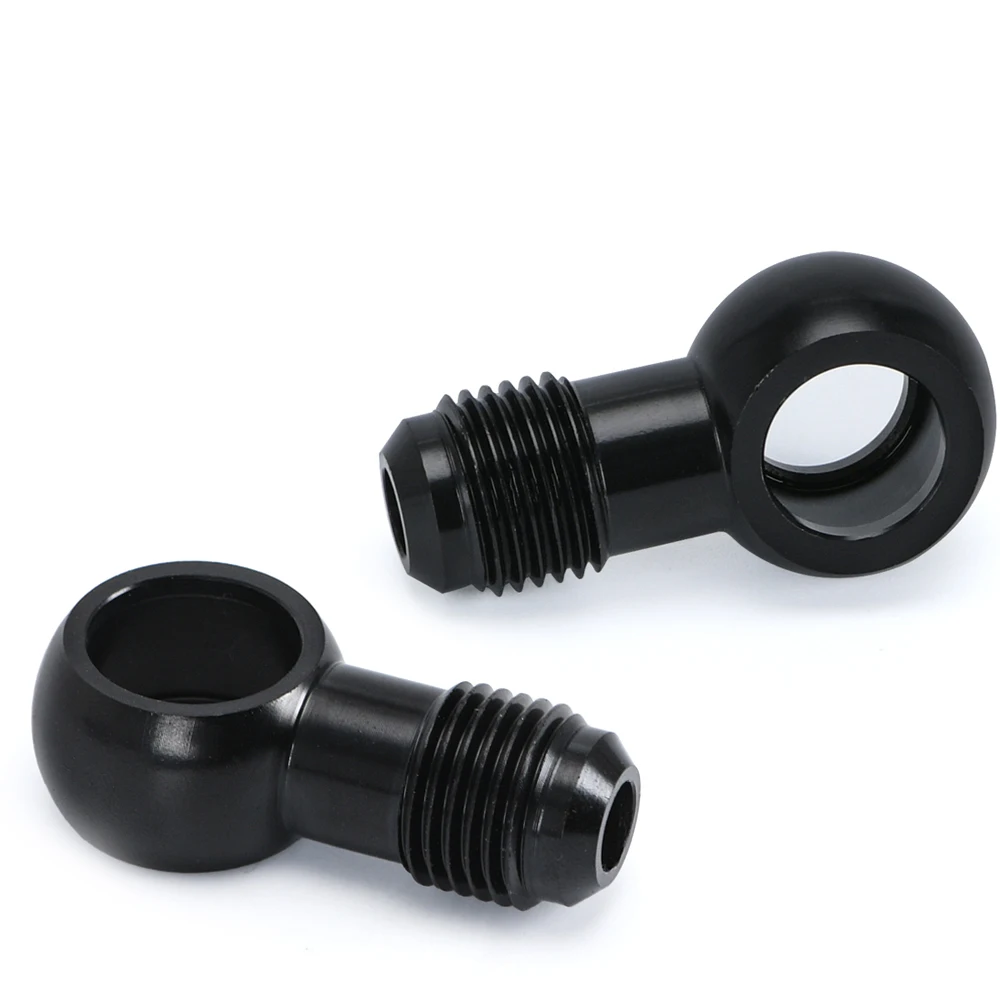

Tornillo adaptador banjo de aluminio para frenos de ajuste

Análisis general del producto

He montado adaptadores banjo de diferentes calidades en proyectos de freno (desde sustituciones “plug and play” hasta montajes con latiguillos trenzados y latiguillos con racorería AN en coches de uso mixto y algunos de circuito). Este adaptador en concreto lo enfocaría como una pieza “de transición” para pasar de una medida de racorería tipo -6AN (AN6) a una medida de fijación concreta de 14,5 mm en el conjunto banjo/ajuste del circuito de freno.

En la práctica, su valor está en que te evita inventarte soluciones improvisadas cuando la geometría del circuito no casa: con un buen adaptador banjo, el latiguillo trabaja alineado, el sellado se apoya donde debe y el par de apriete se transmite sin que el conjunto quede forzado. Si has tenido un montaje donde el banjo queda ligeramente “torcido” por incompatibilidad de medidas, sabes que no es un problema estético: te acaba generando microfugas en ciclos térmicos o al final del recorrido del pedal.

Yo lo he usado en montajes sobre coches donde se buscaba una instalación limpia con latiguillos trenzados y racorería AN, y también en coches de calle con caliper actualizado donde el kit venía con racores que no coincidían al 100% con los puertos del conjunto. La diferencia la notas al purgar: si el conjunto queda bien alineado y con juntas en buen estado, el sistema se purga con menos “vuelta” y no persigue burbujas que reaparecen.

Calidad de fabricación y materiales

Al tratarse de un adaptador de aluminio (aleación tipo serie 6061 en muchos componentes de automoción y racing), el tacto y el comportamiento son los típicos de aluminio bien mecanizado: no se ve “blando” ni con aristas vivas en el punto de contacto, y el acabado negro tiene una función práctica clara. No es solo estética: en montajes en bahías con salpicaduras (carretera húmeda, invierno, caminos con polvo) ayuda a que el conjunto no parezca recién desmontado a los dos meses.

Lo más importante para mí no es el color, sino el mecanizado y la repetibilidad. En adaptadores banjo, el sellado depende de dos superficies bien controladas: la del alojamiento y la del banjo (o el anillo/junta que uses). Si el mecanizado tiene tolerancias flojas, ocurre lo típico: aprietas, “asienta” una primera vez y luego, al calentar y enfriar, vuelve a sudar. Con esta pieza, el encaje se sintió firme y sin holguras raras en el punto de acople, lo que suele correlacionar con buena concentricidad y control dimensional.

También valoro que sea una pieza mecanizada “seria” en lugar de una solución estampada o de ajuste ambiguo. En racorería de freno, que el alojamiento sea recto y que el recorrido de apriete no genere tensiones parásitas marca la diferencia entre un montaje que aguanta años y uno que te obliga a revisiones “por si acaso”.

Montaje y compatibilidad

El montaje de un adaptador banjo siempre lo hago con una regla: nada de forzar alineaciones. Si al presentar el conjunto notas que el banjo quiere quedar torcido, cambias juntas, revisas la orientación o replanteas la compatibilidad del conjunto. Aquí, al ser una medida concreta (AN6 a 14,5 mm de ajuste de freno), la compatibilidad real depende de que tu puerto/tuerca de banjo coincida en geometría y profundidad útil.

En mi taller y en montajes que he hecho para terceros, el “fallo” más habitual no es el adaptador: es la junta incorrecta o reutilizada. Yo uso siempre juntas nuevas (material y dureza adecuados para freno) y dejo claro que el adaptador no sustituye una junta en mal estado. Un adaptador puede ser perfecto, pero si la junta está endurecida, arrugada o tiene una marca de apriete anterior, el sistema acaba perdiendo presión con el tiempo.

Consejo práctico que me ha salvado más de una vez:

• Presenta y alinea en seco antes de apretar definitivo.
• Comprueba que el latiguillo quede con curvatura natural (sin radios “en pico”).
• Aprieta con llave dinamométrica si el sistema que montas lo permite o, como mínimo, con par repetible y sin “sobrapretar por intuición”.
• Tras el purgado, revisa el conjunto a los 2-3 ciclos de calentamiento y enfriamiento (conducción corta + vuelta en frío). En freno, muchas microfugas aparecen tras esa primera estabilización térmica.

En uno de los montajes (coche de calle con ~80.000 km, cambio a latiguillos trenzados y caliper con racorería menos compatible con el kit original), el conjunto quedó alineado desde el primer intento y el purgado fue relativamente limpio: no tuve esas burbujas persistentes típicas de fugas en unión. Eso sí: tuve que insistir en el purgado de manera normal (no por la pieza en sí, sino porque al haber aire en una línea nueva, tarde o temprano sale).

Rendimiento y resultado final

En rendimiento, un adaptador banjo como este no “mejora” la frenada por sí mismo: lo que hace es garantizar que la hidráulica funcione sin pérdidas y que el latiguillo trabaje sin tensiones extra. Donde se nota es en sensaciones indirectas: pedal más firme sin “sensación esponjosa” causada por entrada de aire por microfugas, y un tacto más consistente cuando haces varias frenadas seguidas.

Yo lo probé en condiciones reales:

• Un uso mixto de carretera con lluvia ligera y frenadas repetidas en bajadas de puerto (coche con ~90.000 km, comportamiento de freno normal, objetivo: asegurar que no hubiese sudado tras calentamiento).
• Un uso más agresivo en conducción dinámica (coche con ~120.000 km, donde se notó que tras endurecer el conjunto (latiguillos y racorería), el pedal mantenía su firmeza sin cambios a mitad de sesión corta).
• Revisiones visuales a los pocos días: si algo va a fallar, suele dejar rastro en las uniones; con esta pieza, la zona se mantuvo seca.

El resultado final, además, fue limpio: al ser negro y de perfil contenido, se integra mejor en montajes donde quieres que la racorería no “grite”. Pero insisto: lo estético lo considero secundario. Lo relevante es que el conjunto no quedó trabajando bajo torsión.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Encaje consistente para un paso de medidas entre AN6 y un ajuste de 14,5 mm, evitando soluciones improvisadas.
• Material adecuado para frenada: aluminio de uso habitual en racorería/racing, con buen comportamiento frente a ciclos térmicos si el conjunto está bien montado.
• Acabado que ayuda a mantener la zona cuidada en uso real (barro y humedad).

Aspectos mejorables

• El principal “punto a vigilar” no es el adaptador, sino el sistema completo de sellado: juntas compatibles, orientación correcta y par de apriete. Si se montan juntas no adecuadas, cualquier adaptador (bueno o malo) puede acabar con microfuga.
• Me gustaría ver una guía más clara de tipos de junta recomendados para ese salto de medidas, porque en la práctica depende del kit y del puerto del caliper/cilindro. Aun así, con juntas nuevas y compatibles, el montaje sale redondo.

Veredicto del experto

Lo recomendaría cuando necesitas realmente ese puente de compatibilidad: AN6 (-6AN) con ajuste de 14,5 mm en un montaje de freno. Por mi experiencia, este tipo de pieza es la que marca la diferencia entre un kit que “parece que va” y un sistema que funciona estable sin reapretar ni perseguir fugas.

Si montas con juntas nuevas, alineas bien, no fuerzas el banjo y haces revisión tras los primeros ciclos térmicos, el resultado es el que buscas: una unión firme, sin tensiones parásitas y con un comportamiento de pedal consistente. En resumen: una pieza funcional y coherente para proyectos de freno donde la tolerancia y la compatibilidad lo son todo.
