Tapa de balancines K-swap con captador de aceite para Honda Civic K20

Análisis general del producto

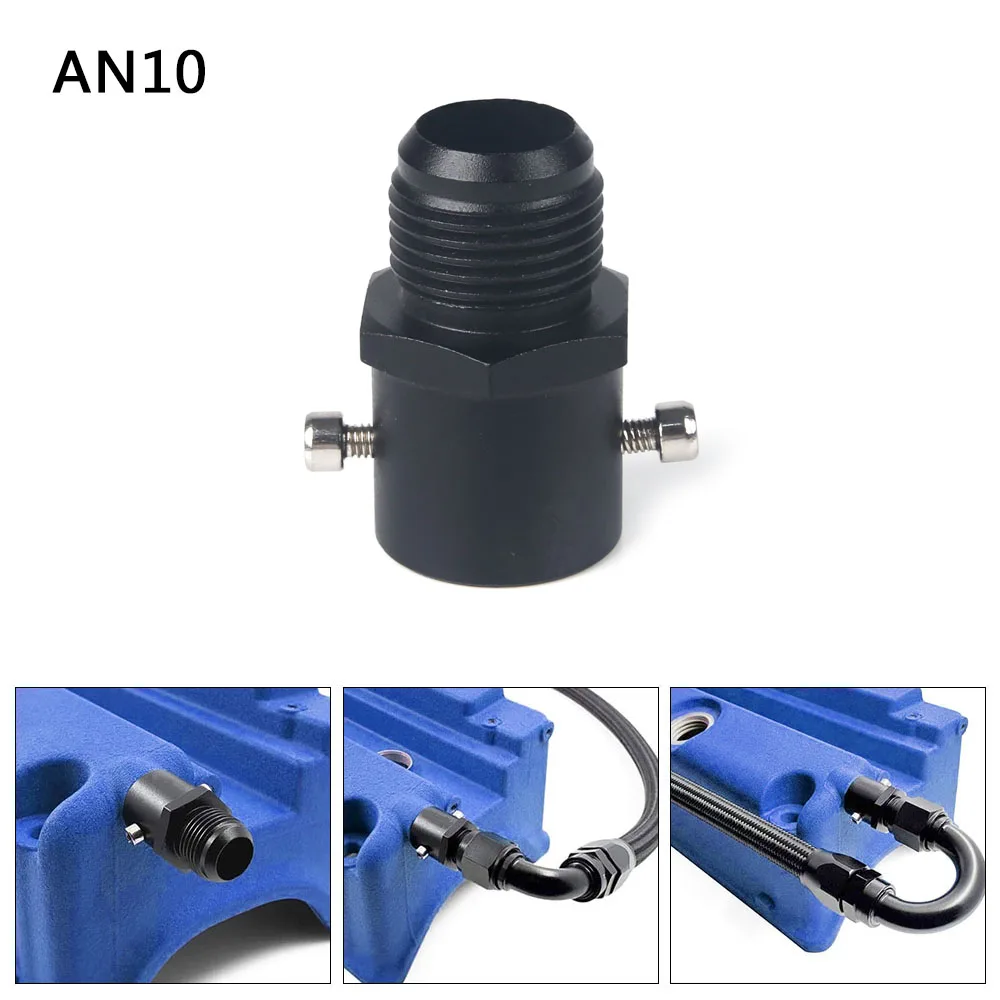

Este adaptador AN10 con salida de ventilacion de 19 mm (OD 0,75") lo veo como una pieza muy “de taller”: resuelve justo el punto donde en un K-swap (K20/K24) normalmente aparecen conexiones hechas a medida, con manguitos que no sellan igual o con adaptaciones que acaban transmitiendo esfuerzo a la linea de ventilacion. En mis montajes, la mayor diferencia no ha sido potencia (aqui el rendimiento es indirecto), sino fiabilidad del circuito de ventilacion: que funcione limpio, que no huela a gases en la bahia y que no acabe sudando aceite por uniones con el tiempo.

El enfoque que he probado encaja especialmente bien cuando quieres integrar una lata de captura de aceite usando linea AN10, porque la transicion queda “de una pieza”: adaptador mecanizado, conexion AN estandar y junta elastica para el sellado.

Calidad de fabricación y materiales

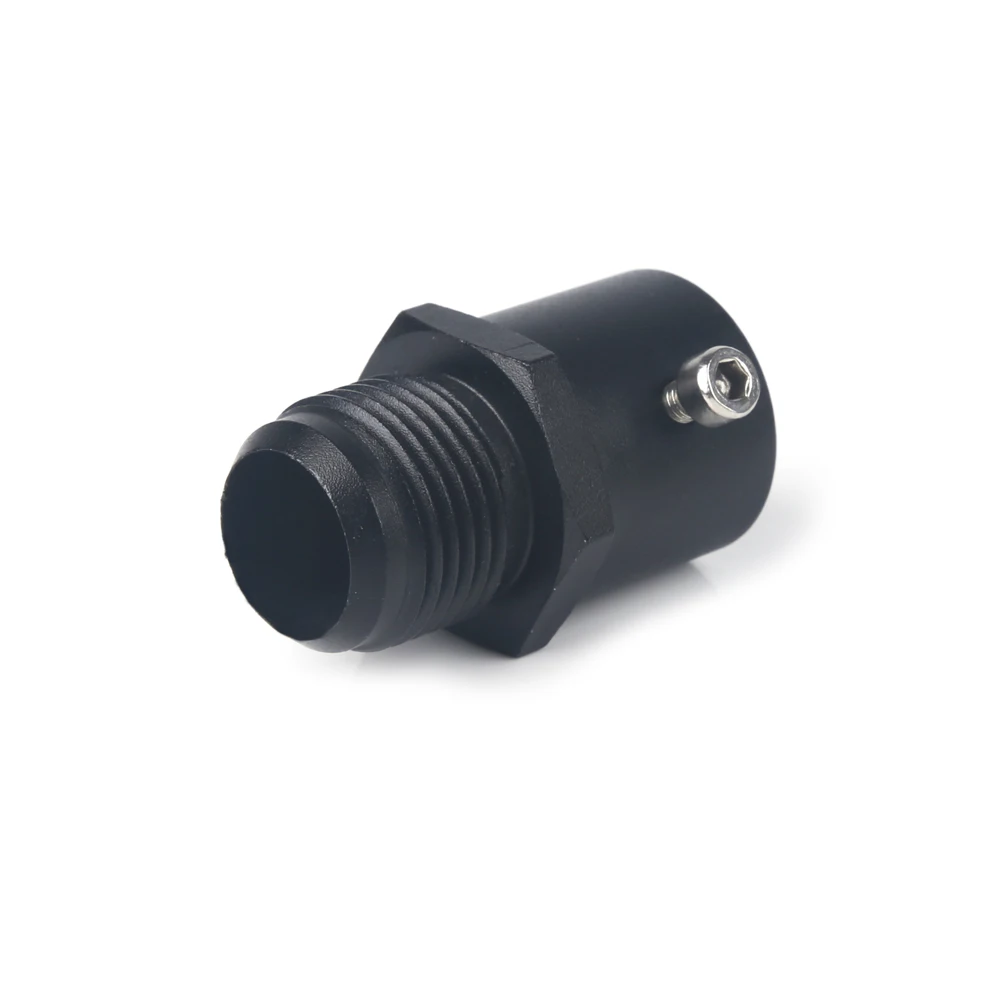

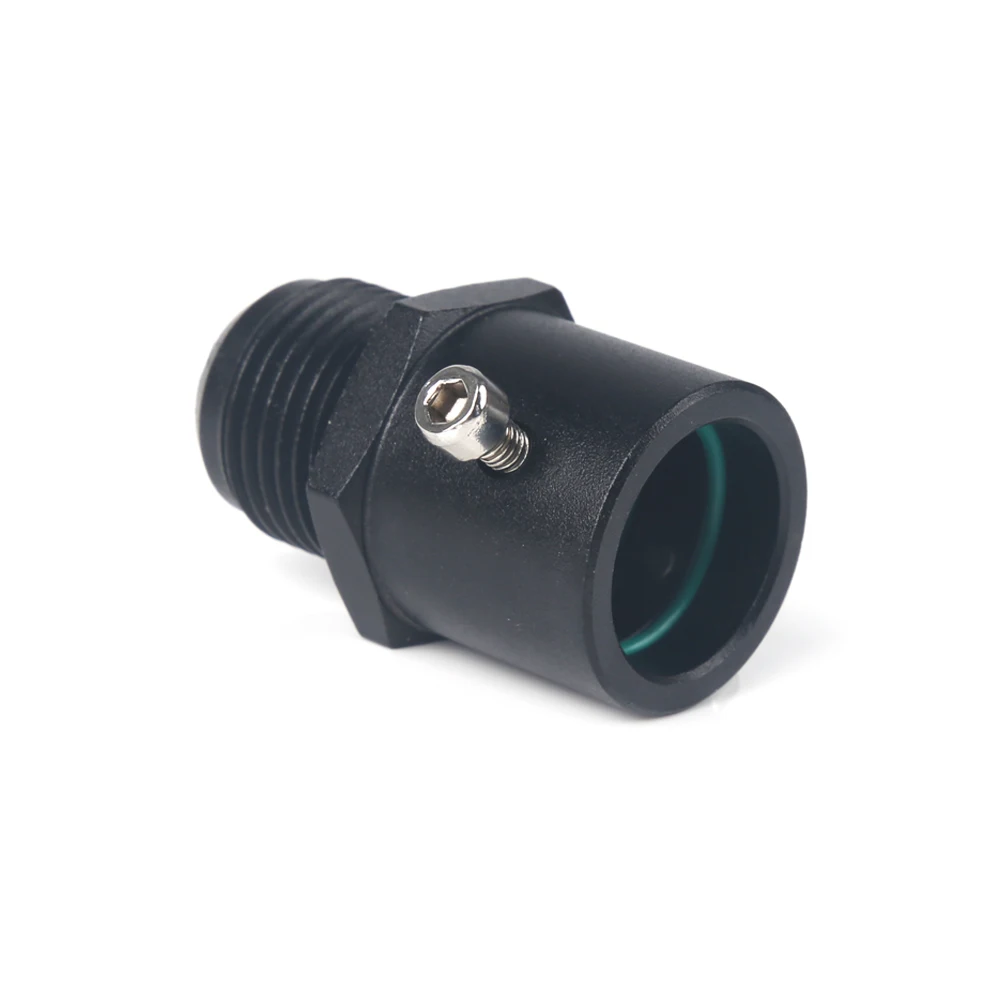

La pieza esta hecha en aluminio, y en la practica se nota una mecanizacion bastante solida para soportar el uso tipico: vibracion, ciclos termicos del motor y el ambiente grasiento de un circuito de ventilacion. En mis instalaciones lo que mas me ha gustado es que las superficies de apoyo y la zona de la junta elastica (la junta torica interior) tienen un mecanizado que no “muerde” la goma al montar: la junta asienta sin estrangularse y sin que veas rebabas que luego se convierten en poros.

No es un componente “grueso de adorno”; tiene un cuerpo suficiente como para que el conjunto no flexe al coger la linea AN y tirar ligeramente durante el montaje. Eso es importante, porque en un K-swap muchas veces montas con espacio justo y al final siempre acabas dando pequenos tirones al hacer el ruteo de mangueras y lineas.

Un matiz: como no incluye la cubierta de valvula, yo lo considero parte de un conjunto mayor. Si la tapa donde apoya no esta bien alineada o si ya viene con holguras, la calidad del aluminio no te salva del mal asiento. En esos casos, la mejora del adaptador aparece solo si el conjunto de tapa/entrada esta bien preparado.

Montaje y compatibilidad

Lo he montado en varios K-swap, y el patron se repite: el adaptador se coloca sobre el punto de ventilacion/puerto correspondiente y el ajuste queda determinado por dos cosas: la geometria de la tapa (que no viene con el kit) y la conexion AN10 con su junta torica interior.

En practico, para evitar fugas y tensiones recomiendo este orden:

1. Presentar en seco el adaptador antes de apretar nada: comprueba que asienta plano y que no “apoya a medias”.
2. Inspeccionar la junta torica: que no este retorcida, aplastada o con cortes. Lubricarla ligeramente con grasa compatible (o un poco de aceite limpio de montaje) ayuda a que asiente sin pinzamientos.
3. Apretar con paciencia: en conexiones con junta torica, apretar de mas no suele “mejorar” el sellado; mas bien aumenta el riesgo de deformar la goma y que luego aparezca el micro-sangrado cuando trabaja caliente.
4. Asegurar el ruteo de la linea AN: yo uso soportes o bridas especificas para que la linea no quede haciendo palanca sobre el adaptador. En circuito de ventilacion con aceite vaporizado, cualquier posicionamiento forzado acaba pasando factura con el tiempo.

En cuanto a compatibilidad, se orienta a montajes con K20/K24 para Honda Civic y Acura RSX/TSX en configuraciones de swap. En mis casos, donde realmente encajó sin pegas fue cuando el montaje ya estaba orientado a resolver la captura de aceite con linea AN10: en cuanto cambias el tipo de linea (por ejemplo, a una conexion “mixta”), la ventaja de estandarizacion se diluye.

Contexto 1: Civic con K20, aproximadamente 160.000 km, usado en carretera y algun tramo de carril rapido. Tras el montaje del circuito a lata, no aparecieron sudados en la zona del adaptador en revisiones a las semanas, y el ruteo quedo mas ordenado que con soluciones de manguera directa.

Contexto 2: RSX/Type-S con K24, alrededor de 140.000 km, con uso mas exigente en terminos de temperatura (rutas con subidas y estiradas). Alli el punto critico es el cambio de estado del motor: caliente/frio. El sellado con junta torica se mantuvo sin “babeo” visible en la base, y eso suele ser lo que mas cuesta con adaptaciones menos mecanizadas.

Rendimiento y resultado final

Como producto de este tipo, el “rendimiento” es mas de comportamiento del sistema que de cronometro. Lo que he observado tras montarlo es:

• Menos rastro de aceite alrededor del circuito de ventilacion cuando el sistema esta bien ruteado y la lata tiene un caudal de trabajo coherente.
• Mejor control del circuito: al usar AN10, la linea suele quedar mas estable y menos propensa a deformarse por calor, lo que mejora la durabilidad de la conexion con el tiempo.
• Menor probabilidad de fugas en la junta de transicion, siempre que la tapa de valvula tenga un asiento correcto y la junta torica trabaje sin pinzamiento.

No espereis milagros en potencia: la ventilacion del cárter no es un “mod” que se traduzca en sensacion directa al acelerador. La mejora llega en limpieza, olor y mantenimiento.

El resultado final, visualmente, tambien gana: el conjunto queda integrado, con una salida clara hacia la lata y sin adaptaciones artesanales con bridas eternas.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Conexion AN10 estandar: facilita integrar con una lata de captura y mantener el ruteo ordenado.
• Sellado por junta torica interior: en mis montajes ha dado menos problemas de sudado que adaptaciones donde el sellado depende solo de geometria o abrazaderas.
• Construccion en aluminio mecanizado: cuerpo rigido que ayuda a que la linea no trabaje a torsion.

Aspectos mejorables

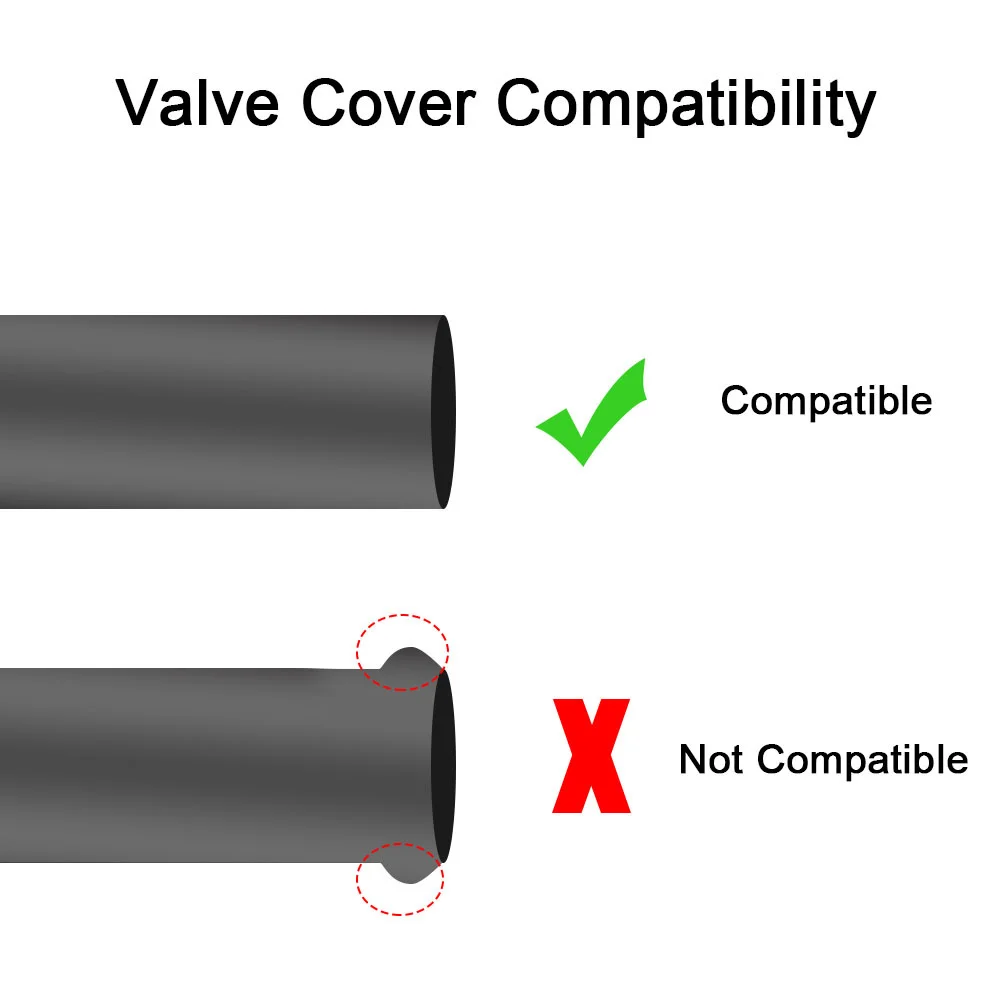

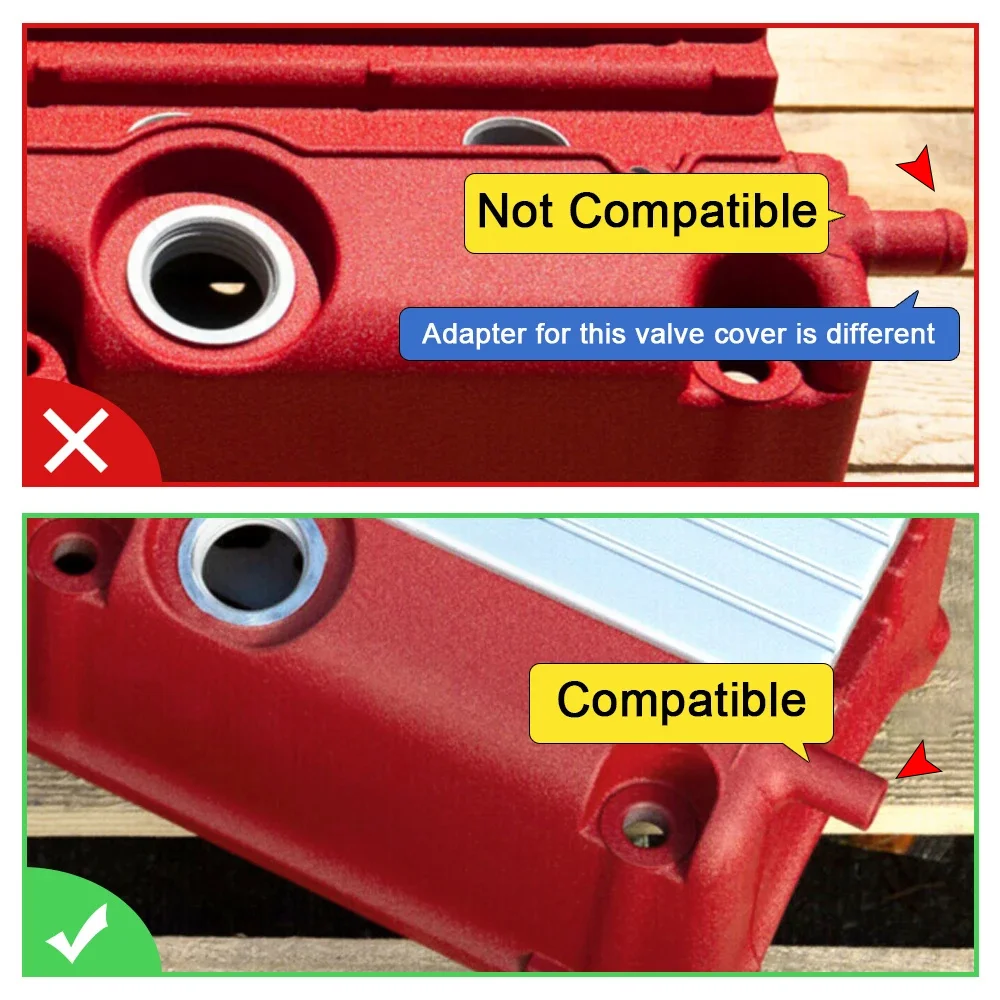

• No incluye la cubierta de valvula: si partes de una tapa distinta o con un acabado irregular, vas a necesitar cuidado extra para que el adaptador asiente perfecto.
• Sensibilidad al ruteo: aunque el adaptador sea solido, si la linea AN queda tirante o hace palanca, tarde o temprano aparecen fugas en juntas. La solucion es mecanica: soportes y holguras bien pensadas.

Consejo practico de mantenimiento: cada cierto tiempo (sobre todo si rodais con mucha temperatura), revisad visualmente alrededor del adaptador y la zona de la junta torica. Si veis humedad persistente, suele ser por un asiento imperfecto o por tension en la linea, no por “calidad baja” de la pieza.

Comparado con alternativas (adaptadores de menor mecanizacion o soluciones que sustituyen el sellado por abrazaderas), esta opcion suele ser mas coherente cuando ya estas montando linea AN y quieres acabar con un circuito “cerrado” y repetible. Donde peor encaja es cuando el resto del conjunto no acompana: asientos torcidos, tapas con tolerancias malas o ruteos tensos.

Veredicto del experto

Para un K-swap K20/K24 en Civic o RSX/TSX orientado a llevar una lata de captura de aceite con linea AN10, este adaptador es una eleccion tecnica muy solida. Su punto fuerte esta en el conjunto: aluminio mecanizado, salida 19 mm (OD 0,75") y sellado con junta torica interior que, bien montado y sin tensar la linea, te da un circuito de ventilacion mas limpio y con menos fugas que las soluciones improvisadas.

Yo lo montaria sin dudar si el objetivo es calidad de conexion y mantenimiento facil, y solo pondria el foco en dos cosas: que la tapa donde apoye este bien alineada y que la linea AN no quede haciendo palanca. Con eso, el conjunto suele durar y se nota desde la primera puesta en marcha.
