Análisis general del producto

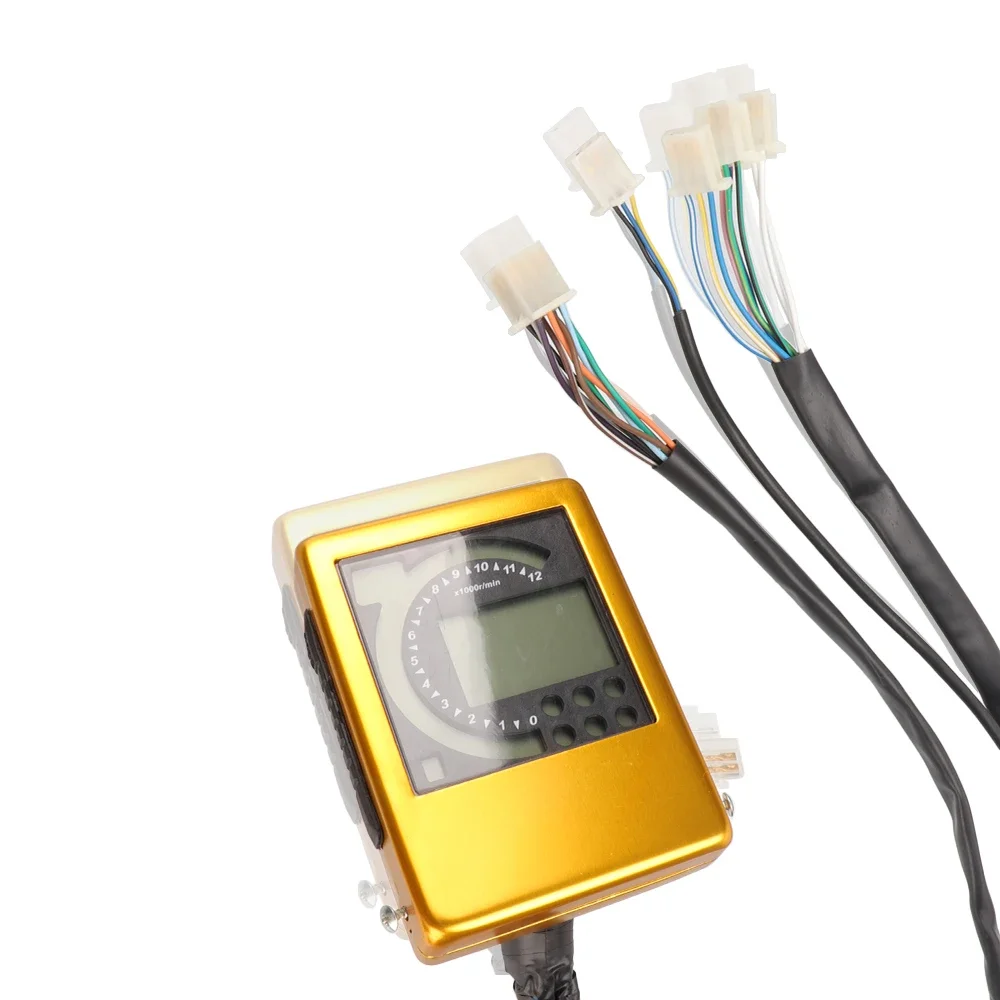

He trabajado con este tipo de cuadro en quads de origen asiático destinados a ocio, caminos rurales y desplazamientos cortos, y su principal ventaja es que permite recuperar las indicaciones básicas sin tener que sustituir todo el conjunto de instrumentos. Este tacómetro velocímetro está orientado a determinados ATV Bashan, EGL, Jinling y EEC de 250 y 300 cc, especialmente a varias configuraciones de la familia Jinling JLA.

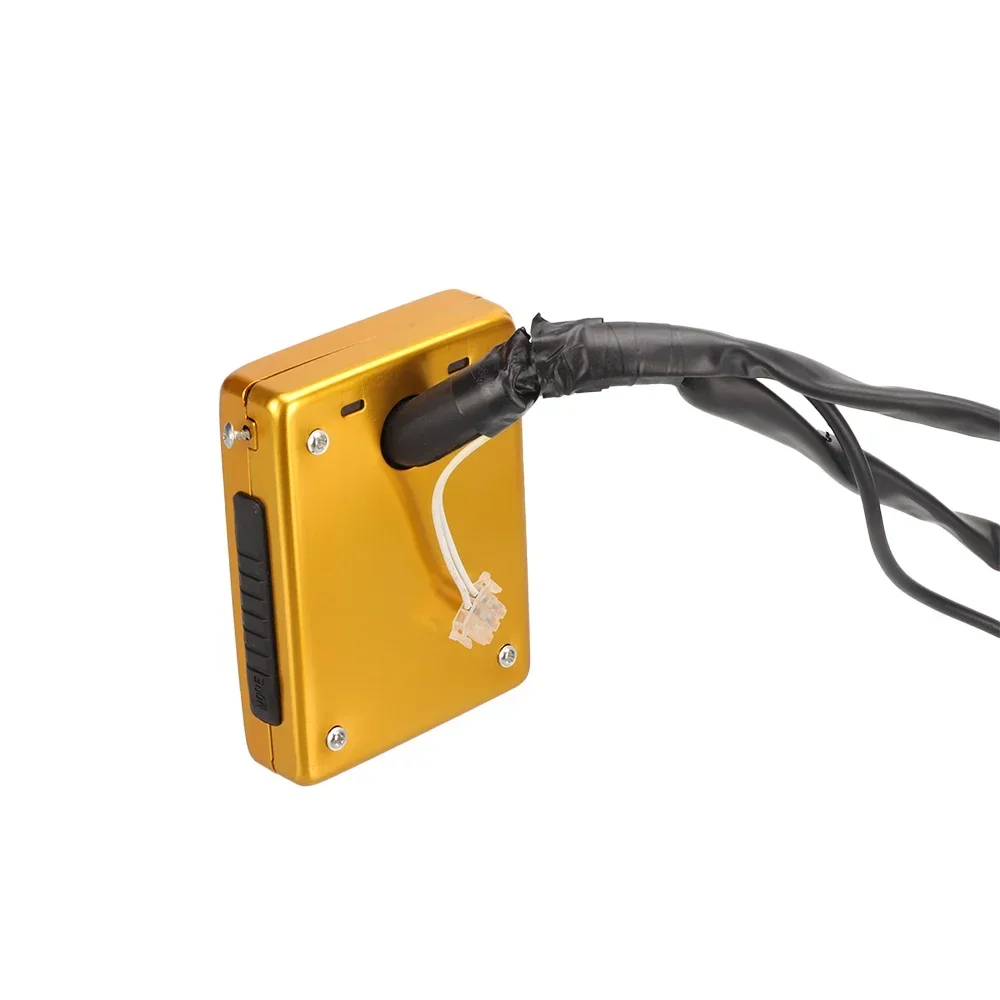

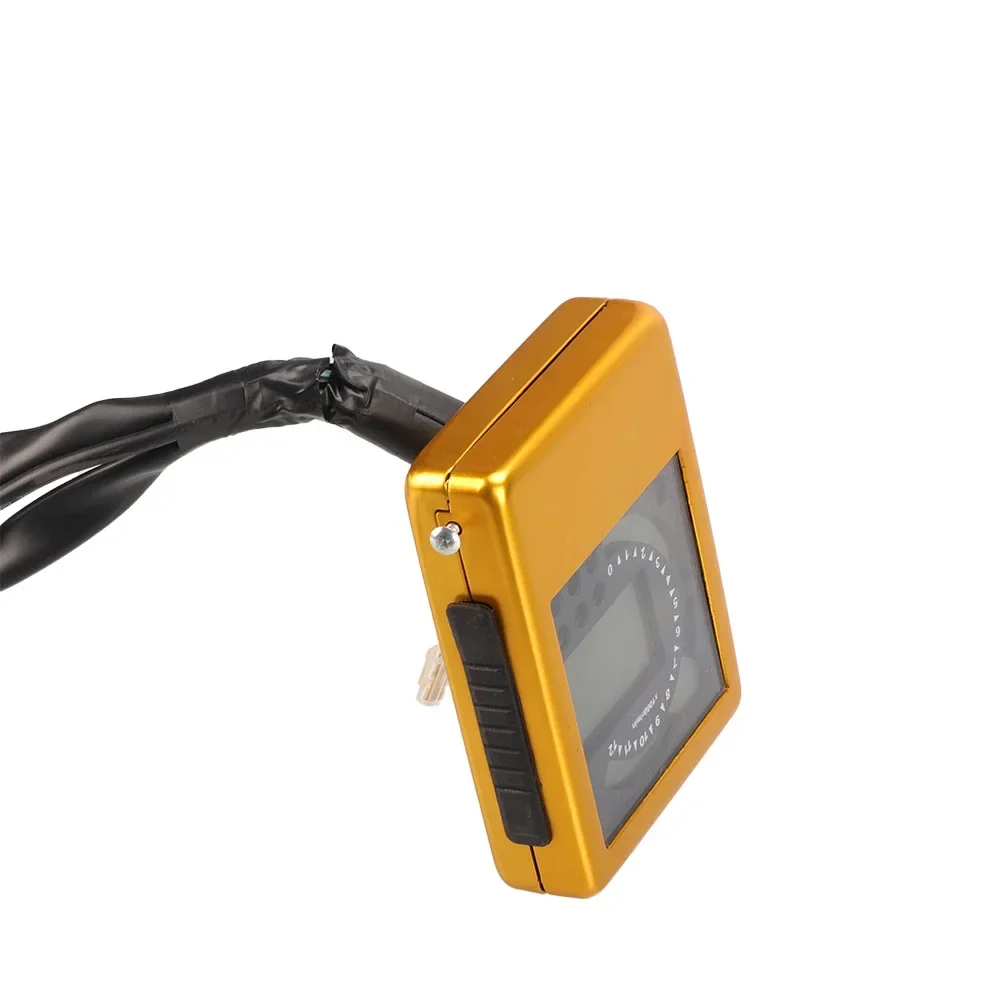

Su diseño combina una carcasa de plástico con elementos exteriores de aleación de aluminio en color amarillo dorado y negro. El resultado es más llamativo que el cuadro original de muchos quads de esta categoría, aunque el acabado visual debe valorarse junto con la adaptación física al soporte y al cableado existente.
No lo considero una pieza universal. En estos vehículos hay numerosas variaciones entre años, fabricantes y lotes de producción. Dos quads con la misma cilindrada pueden utilizar conectores diferentes, otra disposición de testigos o una carcasa con puntos de fijación desplazados.
Calidad de fabricación y materiales
La carcasa de plástico cumple correctamente su función como protección del mecanismo y mantiene un peso reducido. En un ATV esto es importante, porque un cuadro demasiado pesado puede transmitir más vibraciones a los soportes y acabar aflojando la tornillería con el uso por caminos bacheados.
La aleación de aluminio aporta una presencia más sólida en el marco exterior y mejora la resistencia frente a pequeños roces. No obstante, no conviene confundir este elemento decorativo y estructural con una protección completa frente a agua, barro o productos químicos. Antes de lavar el quad a presión, protegería la zona de los conectores y evitaría dirigir el chorro directamente hacia la parte posterior del instrumento.

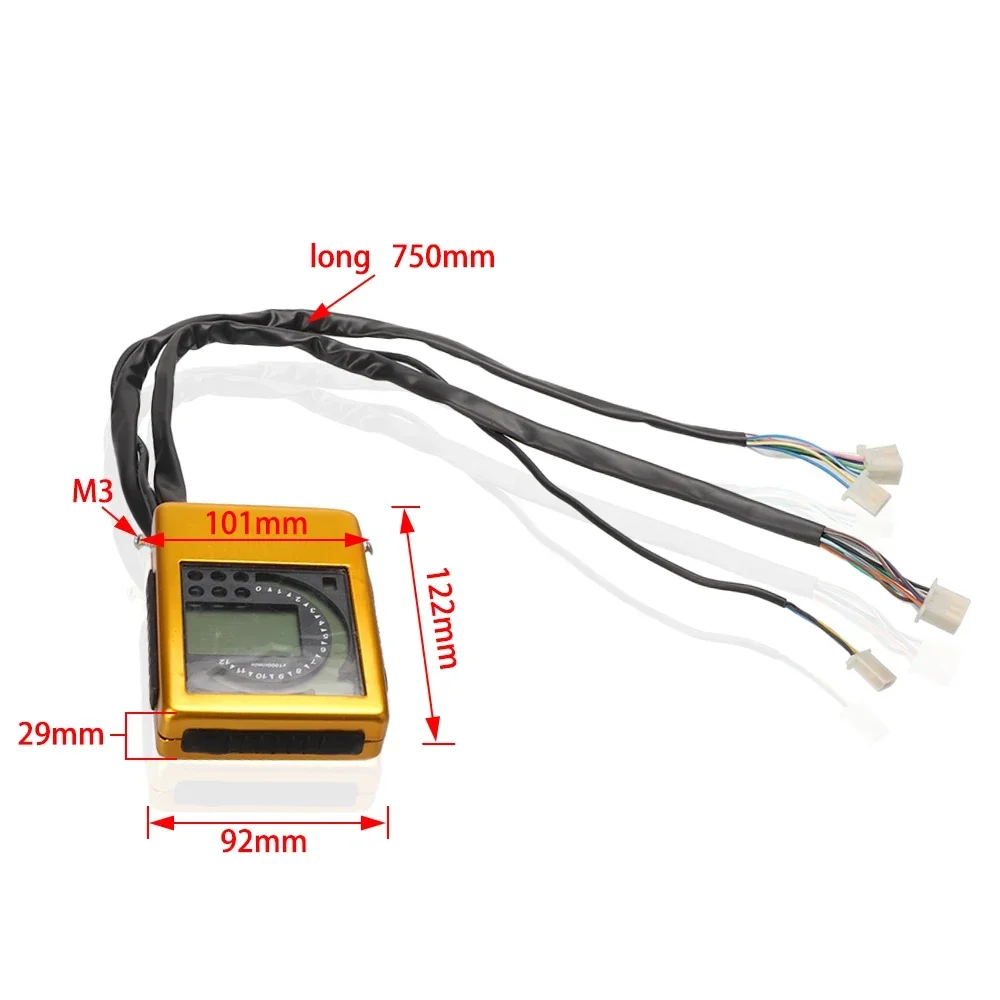

El acabado puede presentar ligeras diferencias de tono respecto a las fotografías, algo habitual en piezas pintadas o anodizadas. También conviene asumir cierta tolerancia dimensional, indicada entre aproximadamente 1 y 3 cm, por lo que no compraría este componente sin medir primero el cuadro original y el hueco disponible.
Montaje y compatibilidad
El montaje es razonablemente sencillo cuando la forma del cuerpo, los anclajes y las conexiones coinciden. En un Jinling JLA-21B de uso recreativo, la comprobación previa que considero imprescindible es comparar:
- Distancia entre los puntos de fijación.
- Forma y profundidad de la carcasa.

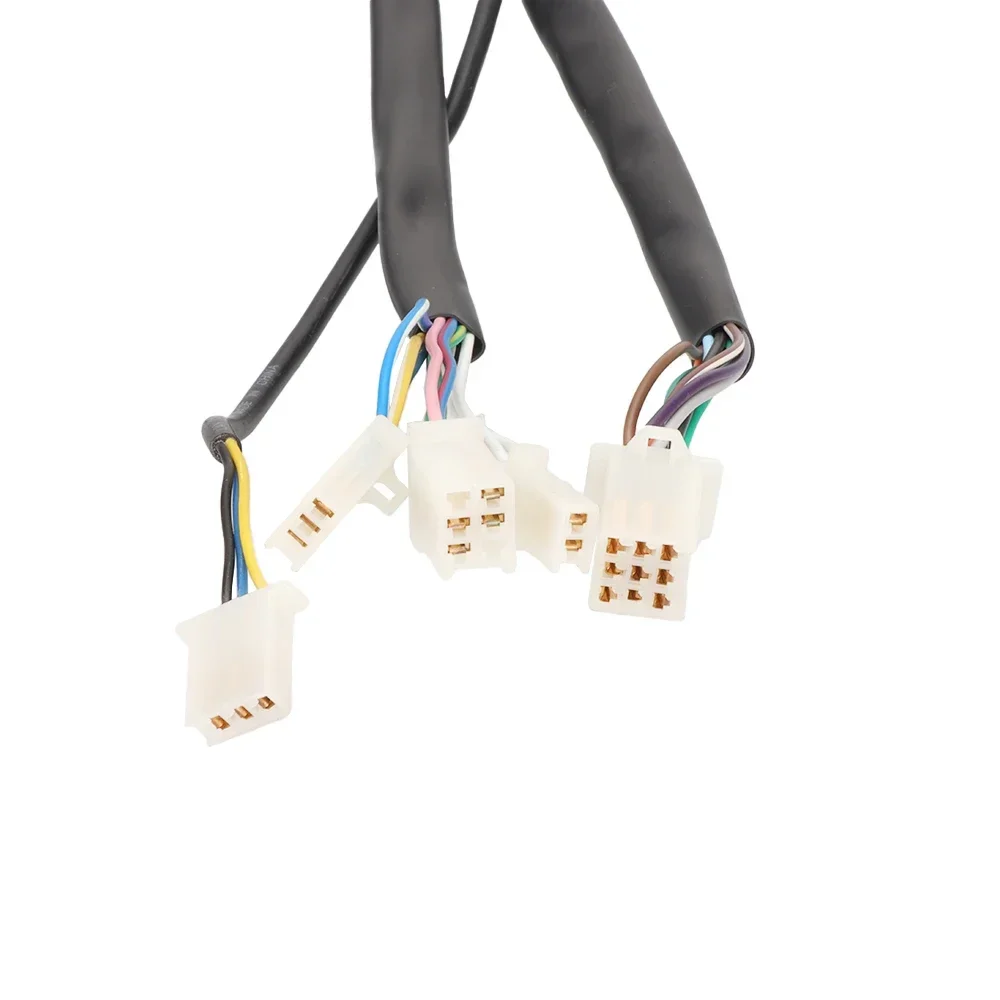

- Número de cables y disposición de los terminales.
- Tipo de accionamiento del velocímetro.
- Alimentación del cuadro y funcionamiento de los testigos.
- Espacio libre con el manillar, la tija y el carenado.
En los JLA-931E y JLA-923E pueden existir diferencias de instalación según el año y la configuración concreta. Por eso, no utilizaría los colores de los cables como única referencia. Antes de desmontar el instrumento antiguo, fotografiaría cada conexión y comprobaría con un multímetro la alimentación, la masa y la señal de velocidad.
El paquete incluye únicamente el medidor. No incorpora cableado, soportes ni accesorios adicionales, de modo que es posible que haya que reutilizar el mazo original o fabricar un pequeño adaptador. Nunca recomendaría cortar la instalación de serie sin dejar margen para volver a la configuración original. Es preferible emplear conectores estancos, funda termorretráctil y una fijación que evite que los cables queden tensos.
Rendimiento y resultado final
Una vez instalado correctamente, el valor práctico del instrumento está en recuperar la lectura de velocidad y la información disponible del cuadro original. En quads utilizados para rutas por caminos, desplazamientos entre fincas o circulación ocasional, disponer de una indicación visible facilita mantener un ritmo constante y detectar rápidamente una anomalía eléctrica.
En una unidad de 250 cc con uso mixto, prestaría especial atención a las vibraciones durante los primeros kilómetros. Tras la instalación, revisaría la tornillería, observaría si la carcasa golpea contra el soporte y comprobaría que la lectura no desaparece al girar el manillar. En una unidad de 300 cc empleada sobre terreno irregular, también aseguraría el mazo de cables con bridas acolchadas, dejando una pequeña holgura junto a la dirección.
La precisión final dependerá tanto del propio instrumento como del sensor o sistema de accionamiento del quad. Si el velocímetro original marcaba mal antes de sustituirlo, el problema podría estar en el captador, el cable, el engranaje de transmisión o una conexión defectuosa, no necesariamente en el cuadro.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Permite sustituir un cuadro deteriorado sin cambiar todo el sistema del ATV.
- Es adecuado para varias familias de quads Bashan, EGL, Jinling y EEC.
- Combina un formato compacto con una carcasa de plástico ligera.
- El marco de aleación ofrece una apariencia más cuidada que algunos recambios completamente plásticos.
- Su instalación puede aprovechar parte del cableado original.
Aspectos mejorables:
- La compatibilidad no queda garantizada solo por la cilindrada o la marca.
- No incluye soportes, conectores ni cableado de adaptación.
- La tolerancia dimensional obliga a medir antes de comprar.
- La protección frente a agua y barro debe reforzarse durante el montaje.
- La información disponible sobre el esquema eléctrico puede ser insuficiente para una instalación a ciegas.
Frente a un cuadro universal económico, este modelo tiene la ventaja de estar orientado a determinadas familias de ATV. Frente a un recambio original, normalmente exige más trabajo de comprobación y adaptación, aunque puede ser una alternativa razonable cuando el instrumento de fábrica ya no se encuentra con facilidad.
Veredicto del experto
Lo recomendaría como recambio funcional para un Bashan, EGL, Jinling o EEC de 250 o 300 cc siempre que las medidas, los anclajes y las conexiones coincidan con el instrumento desmontado. No lo compraría únicamente por la apariencia o por la coincidencia de cilindrada.
La clave para que el resultado sea fiable está en verificar el cableado, proteger las conexiones y asegurar correctamente el cuadro frente a vibraciones. Con esas precauciones, puede resolver una sustitución habitual sin complicar innecesariamente la instalación. Si existen dudas sobre el conector o el sistema de captación de velocidad, conviene comparar físicamente ambas piezas antes de desmontar el vehículo.
