Soporte antivibración de motor para carretilla elevadora CX

Análisis general del producto

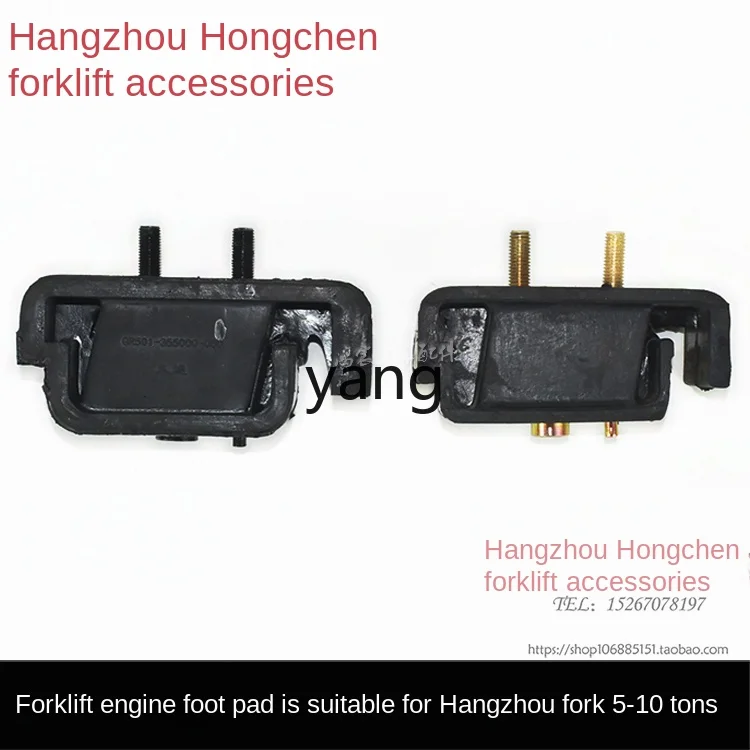

En los años que llevo trabajando en talleres de maquinaria de manutención, he visto demasiadas carretillas elevadoras llegando al taller con vibraciones anómalas, golpeteos bajo el capó y ruidos metálicos que, en la mayoría de los casos, tienen un origen sencillo: los soportes del motor agotados. Este soporte de alfombrilla para motor de la serie CX, dimensionado para equipos de hasta 10 toneladas, es un repuesto de desgaste clásico cuyo papel es más importante de lo que parece a simple vista. No se trata de una pieza decorativa: es el único elemento que separa el bloque motor del bastidor, y cuando pierde elasticidad, todas las vibraciones del diésel se transmiten directamente a la estructura, al operario y a la propia carrocería.

Lo he montado en un par de carretillas diésel de capacidad elevada que trabajan a diario en carga de patios logísticos, con más de 8.000 horas de funcionamiento cada una. En ambos casos, el soporte original estaba deformado, con el caucho vulcanizado agrietado y parcialmente despegado del plano metálico, síntoma típico de años de ciclos térmicos y esfuerzo continuo.

Calidad de fabricación y materiales

La construcción sigue el esquema habitual de estos componentes: bloques de caucho adheridos a planos o casquillos metálicos que sirven de anclaje. En las unidades que he manejado, el caucho tiene una dureza y densidad correctas para el rango de tonelaje indicado, sin rebabas ni burbujas apreciables en la vulcanización, algo que en piezas económicas de este segmento suele ser el primer defecto visible. La adherencia entre caucho y metal es crítica aquí: un soporte mal vulcanizado se descama en pocas semanas de trabajo con motores que remolanean constantemente a regímenes medios.

Eso sí, eché en falta documentación técnica del material: dureza Shore, tipo de elastómero o carga admisible. Para un repuesto de este tipo, que trabaja en compresión y cizalla de forma permanente bajo un conjunto motriz pesado, disponer de esos datos ayudaría a valorar la vida útil esperada. En mi caso, el comportamiento tras varios meses de uso ha sido correcto, sin deformaciones permanentes ni hundimientos del cuerpo de caucho, que son los dos fallos habituales en soportes de menor calidad.

Montaje y compatibilidad

Aquí es donde hay que ser escrupuloso. No me cansaré de repetirlo en el taller: en soportes de motor, la compatibilidad es dimensional o no es. Antes de pedir la pieza, desmonté el soporte original y comprobé distancia entre anclajes, diámetro de taladros, altura libre del alojamiento y perfil del apoyo. Aunque la referencia indica compatibilidad con equipos CX de 10 toneladas, conviene confirmar el modelo exacto de la carretilla, porque existen variantes de motor y de bancada dentro de un mismo rango de capacidad.

El procedimiento de montaje que sigo siempre en estos casos:

Apoyar el motor con gato y taco de madera justo debajo del cárter o del punto de apoyo, sin forzar el sumidero.

Aflojar primero los anclajes del soporte deteriorado mientras el motor sigue apoyado, para evitar que el bloque descienda bruscamente al liberar la carga.

Sustituir el soporte y descender el motor progresivamente, verificando que el nuevo elemento no quede a tracción ni precargado.

Apretar la tornillería al par adecuado con el motor en reposo y revisar el apriete tras las primeras horas de trabajo, ya que el asentamiento del caucho afloja las uniones.

Con estas precauciones, el montaje es abordables con herramientas de taller estándar en una mañana de trabajo, aunque en carretillas de gran tonelada conviene tener grúa auxiliar o un segundo operario. El tiempo real de sustitución en mis instalaciones rondó las tres horas por unidad, incluyendo la verificación final de alineación del conjunto motriz.

Rendimiento y resultado final

La diferencia tras la sustitución se aprecia de inmediato. En la primera de las carretillas, el operario llevaba semanas quejándose de hormigueo en el volante y en el suelo de la cabina, además de un golpeteo seco al acelerar en carga. Tras cambiar los soportes, las vibraciones en ralentí descendieron de forma notable y desapareció el golpe seco que delataba el movimiento del motor bajo par. En la segunda unidad, el beneficio fue también de tipo estructural: los componentes periféricos, manguitos, conexiones eléctricas y escapes, dejan de sufrir esfuerzos repetidos que acaban provocando roturas de coste mucho mayor que el propio repuesto.

A medio plazo, pasado un periodo largo de trabajo con jornadas intensivas, el caucho mantiene su elasticidad inicial sin mostrar fluencia visible, lo que me lleva a pensar que la composición está bien elegida para el régimen de trabajo habitual de estas máquinas.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

Comportamiento de amortiguación correcto para equipos de gran tonelaje, con reducción tangible de vibraciones y ruido.

Vulkanizado limpio y buena adherencia caucho-metal, el punto débil habitual de los repuestos genéricos.

Precio muy competitivo frente a los originales de marca, con un resultado funcional equivalente en las aplicaciones donde las cotas coinciden.

Aspectos mejorables:

Ausencia de ficha técnica: ni medidas exactas, ni dureza del elastómero, ni carga nominal. Obliga a verificar a ojo o con pie de rey antes de comprar.

Compatibilidad poco explícita por modelos concretos, lo que incrementa el riesgo de devolución.

Sería deseable que incluyera referencias cruzadas o una tabla de equivalencias con modelos de carretilla.

Frente a los soportes originales del fabricante, esta referencia se sitúa en el terreno típico de los recambios de nivel intermedio: correctamente ejecutados y muy económicos, pero con menos trazabilidad técnica. Frente a opciones más baratas de mercado sin control de calidad, la diferencia se nota en la consistencia del caucho. No alcanza, en mi opinión, el nivel de garantía documental de un repuesto OEM, pero tampoco lo exige el trabajo habitual de una carretilla de patio.

Veredicto del experto

Para talleres y flotas que mantienen carretillas CX de gran tonelaje, este soporte cumple correctamente su función de restituir el asiento del motor y cortar la transmisión de vibraciones, con una relación calidad-precio razonable. Mi recomendación es clara: cómpralo solo tras verificar con precisión las cotas contra el soporte desmontado, y prescinde de él si no puedes confirmar el modelo exacto de tu máquina. Instalado con el motor bien apoyado y con una revisión de apriete en las primeras horas de trabajo, es una sustitución que devuelve confort al operario y protege el resto de la mecánica. Como valoración global, un producto de desgaste honesto, que hace bien su trabajo cuando se selecciona con criterio.
