Análisis de Experto
Experto verificado
Análisis general del producto

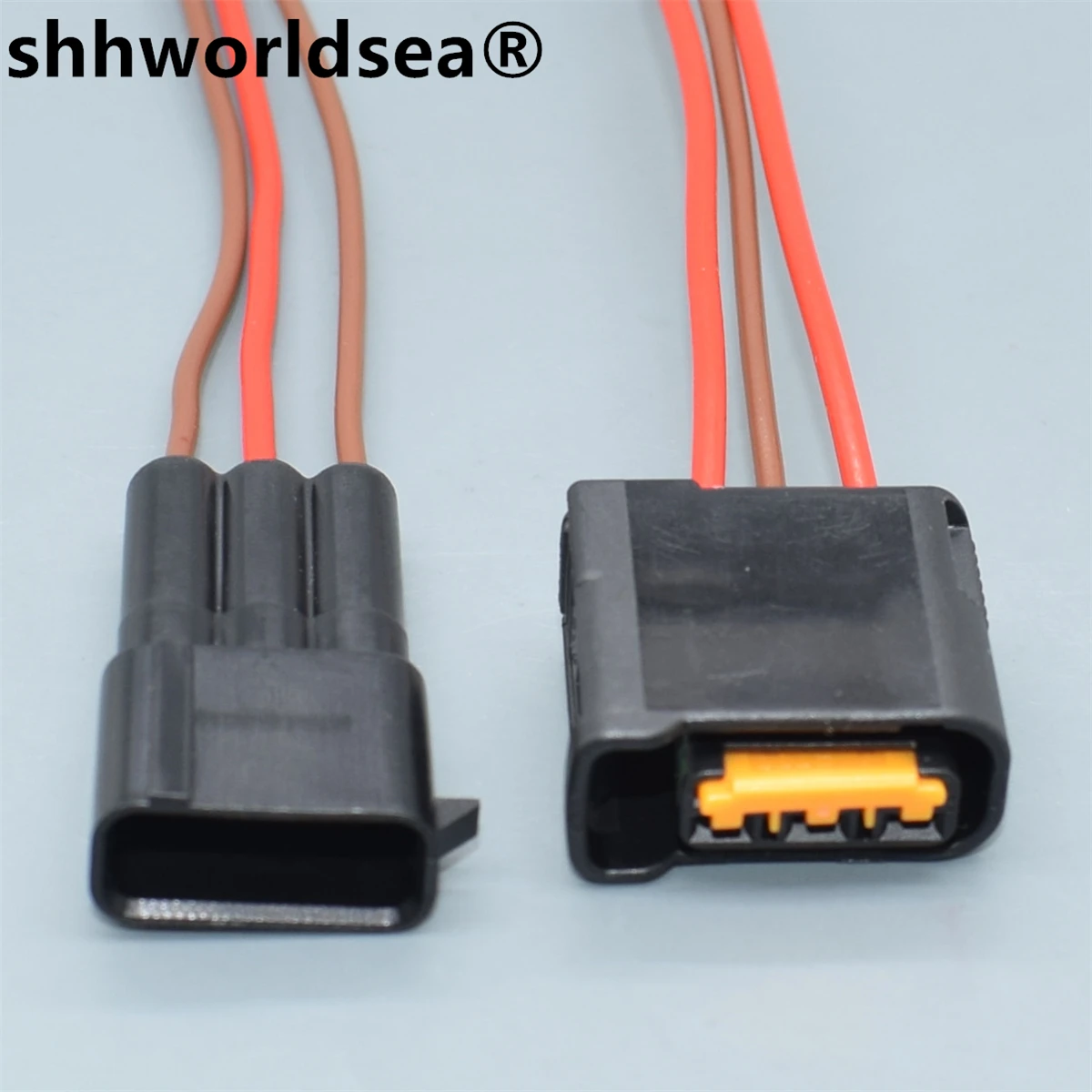

He probado este tipo de conector de tres pines en reparaciones de cableado de bobinas de encendido Toyota y, cuando la referencia coincide exactamente, resulta una solución práctica para recuperar una instalación dañada sin sustituir todo el mazo del motor. Conviene aclarar un punto importante: aunque se comercialice junto a términos como “alta tensión”, el conector de tres pines trabaja en el circuito primario de la bobina, es decir, en la alimentación, la masa y la señal de mando. La alta tensión se genera dentro de la propia bobina y se dirige hacia la bujía.
La referencia FW-C-D3F o FW-C-D3F-B no debe utilizarse como único criterio de compra. En automoción existen conectores visualmente parecidos con distinta orientación de las guías, diferente bloqueo secundario o una disposición de terminales incompatible. Antes de desmontar el original, fotografío siempre la posición de los cables y comparo la forma del cuerpo, la pestaña de retención y la profundidad de los terminales.
Calidad de fabricación y materiales
El cuerpo presenta una construcción compacta y suficientemente rígida para quedar instalado en la zona superior del motor, donde soporta vibraciones, ciclos térmicos y exposición ocasional a aceite o humedad. La pieza no transmite la misma sensación de precisión que un conector original de primer equipo, especialmente en el tacto de la pestaña de bloqueo, pero el ajuste es correcto cuando la geometría coincide con la bobina.
Los puntos que reviso con más atención son los alojamientos de los tres terminales y la retención de las juntas de los cables. Un terminal que quede ligeramente retrasado puede provocar una conexión intermitente aunque el enchufe parezca bien colocado. También compruebo que no haya rebabas en las guías, porque pueden impedir que el conector llegue hasta el fondo.
No daría por hecho una protección estanca completa si no se verifica que las juntas, los terminales y el cierre corresponden al conjunto recibido. En una zona tan expuesta al calor, la calidad del engarzado es tan importante como la del plástico. El conector por sí solo no compensa un cable recalentado, un terminal oxidado o una crimpadora inadecuada.
Montaje y compatibilidad
El montaje exige trabajar con el contacto desconectado y, preferiblemente, con el borne negativo de la batería separado. Antes de cortar el conector viejo, marco cada cable individualmente. No recomiendo fiarse solo de los colores, porque pueden variar entre versiones y reparaciones anteriores.
Para una reparación limpia, corto el cable dejando margen, retiro únicamente el aislamiento necesario y crimpo los nuevos terminales con una herramienta específica. Aplastar el terminal con unos alicates suele producir una unión débil que acaba generando resistencia eléctrica y fallos de encendido. Si se reutiliza parte del cableado, conviene mantener la misma sección y proteger la unión con tubo termorretráctil de calidad.
En un Toyota Corolla de gasolina con muchos kilómetros, una conexión fatigada puede manifestarse como tirones bajo carga, ralentí irregular o un fallo de encendido que aparece solo con el motor caliente. En una reparación de este tipo, el resultado depende más de respetar la posición de los tres circuitos que de la rapidez del montaje. Tras insertar los terminales, tiro suavemente de cada cable para confirmar que ha quedado bloqueado.
La compatibilidad no se puede confirmar únicamente porque el vehículo sea Toyota. Hay que comparar el conector de la bobina, la orientación de la pestaña, el número de pines y la forma de los terminales. Los catálogos de recambios suelen separar los conectores por modelo y aplicación concreta, por lo que una pieza anunciada de forma genérica puede requerir comprobaciones adicionales.
Rendimiento y resultado final
Cuando el problema estaba localizado en el enchufe, la mejora es inmediata: el motor arranca con normalidad, desaparecen los cortes al mover ligeramente el mazo y la lectura de fallos deja de mostrar errores recurrentes de circuito de bobina. Después de la instalación, reviso el funcionamiento en frío, con el motor a temperatura de servicio y durante una aceleración progresiva en carretera.
En una prueba con un vehículo utilizado principalmente en ciudad, el comportamiento se mantuvo estable tras varios trayectos con tráfico lento y numerosas paradas. En otro caso con un kilometraje elevado, el conector quedó firme y no volvió a presentar holgura, aunque fue necesario sanear una parte del cable endurecida por el calor.
No obstante, sustituir el conector no resolverá una bobina internamente defectuosa, una masa deficiente, una centralita con problemas de mando o una bujía deteriorada. Si el fallo cambia de cilindro al intercambiar bobinas, hay que diagnosticar el conjunto completo antes de atribuir toda la avería al enchufe.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Soluciona daños localizados sin cambiar todo el mazo de cables.
- Formato compacto y adecuado para el reducido espacio alrededor de la bobina.
- Instalación sencilla para quien disponga de terminales y herramienta de engarzado.
- Permite recuperar una conexión con holgura, pestaña rota o cables parcialmente dañados.
Aspectos mejorables:
- La aplicación indicada es demasiado amplia si no se acompaña de modelo, motor y año.
- No conviene asumir que incluye todos los terminales o accesorios necesarios para la reparación.
- El tacto de la pestaña puede ser menos preciso que el de una pieza original.
- La resistencia frente al calor dependerá también de la calidad real de los cables y de las juntas empleadas.
Veredicto del experto
Lo considero un recambio útil para reparar el conector de una bobina Toyota siempre que la comparación física sea exacta. No lo compraría únicamente por la coincidencia de la referencia: comprobaría primero el conector original, la posición de los pines y el sistema de bloqueo. Bien crimpado y protegido frente a aceite y humedad, puede ofrecer un resultado fiable y más económico que sustituir un tramo completo del mazo. Su principal limitación no está en el montaje, sino en la falta de una identificación precisa por vehículo y motorización.
