Análisis general del producto

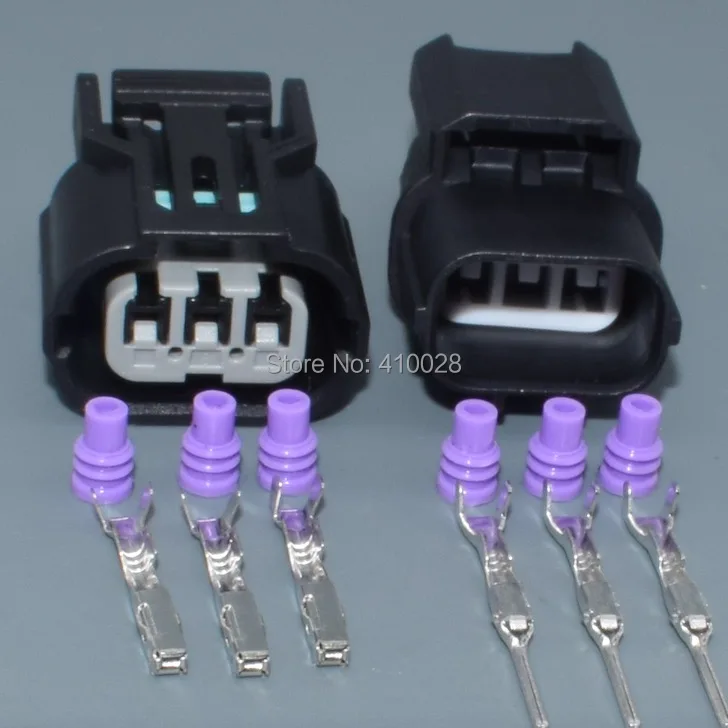

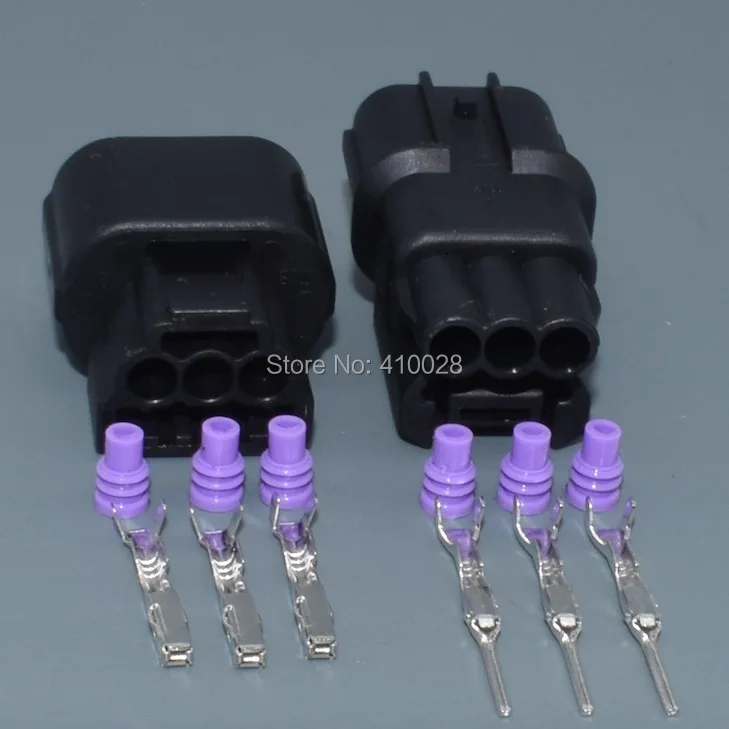

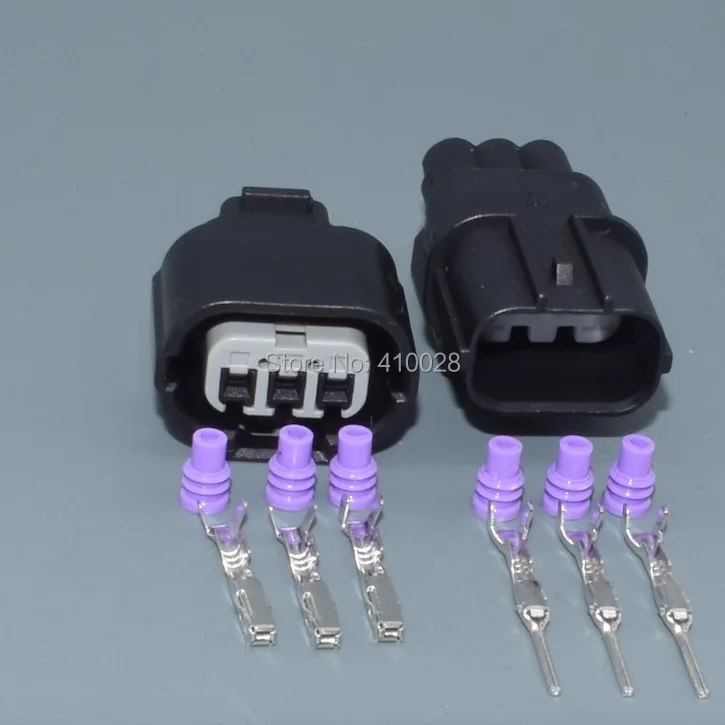

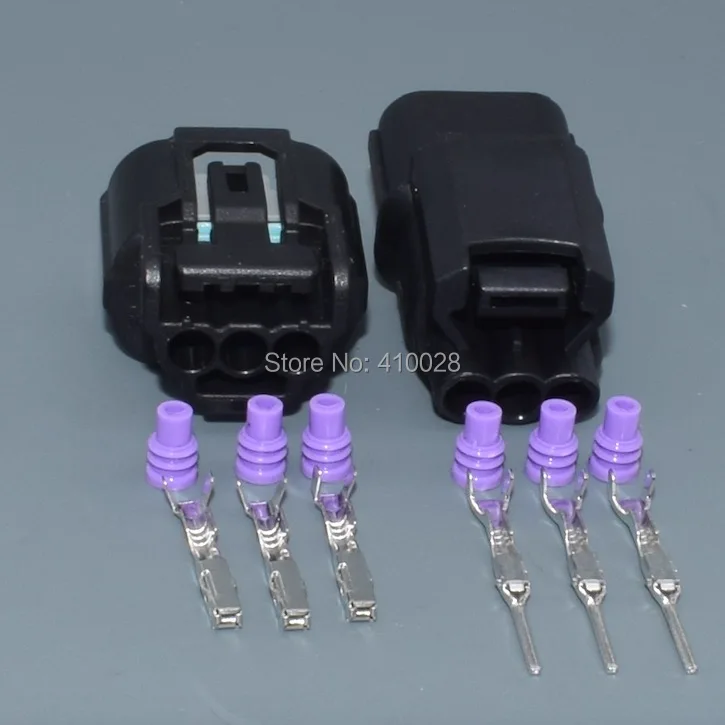

Mi valoración técnica del Shhworldsea HX 040 de tres vías es que puede ser una solución adecuada para rehacer una conexión de cableado cuando coinciden la referencia, la geometría y la disposición de los terminales. Las referencias 6189-0887 y 6188-4739 corresponden, respectivamente, a las carcasas hembra y macho de la serie HX sellada de 1,0 mm; por tanto, no lo trataría como un conector universal ni asumiría que sirve por el mero hecho de tener tres pines. La documentación técnica de la serie también identifica el alojamiento como sellado y de contacto de 1,0 mm (.040).
En aplicaciones reales de este tipo de conector se encuentran, entre otras, conexiones de sensores MAP o TPS en algunos Honda CBR 1000RR y de pilotos traseros en GL1800. Son referencias orientativas, no una garantía de compatibilidad para todos los años o versiones: antes de comprar, compararía la pieza antigua con la nueva y comprobaría el código del componente y la forma de la guía central.
Calidad de fabricación y materiales
La carcasa de la referencia 6189-0887 figura como PBT negro, un material empleado habitualmente en conectores automotrices por su estabilidad dimensional y su resistencia al entorno del vano motor. En esta familia, el sellado se realiza en cada cable y en la unión de las dos mitades; eso ayuda a limitar la entrada de humedad si se emplean los sellos correctos y se crimpa de forma adecuada. No interpretaría, sin embargo, que “sellado” equivale a poder sumergir la conexión o montarla sin protección en cualquier ubicación: el estado de los retenes y el montaje condicionan el resultado.
La precisión de encaje depende especialmente de la ranura y de la orientación de la guía. Un conector que parece similar puede tener una nervadura en otra posición y no acoplar correctamente. En una reparación, comprobaría que ambas mitades entren sin forzarlas, que el seguro retenga el acoplamiento y que ningún terminal retroceda al insertar la carcasa.
Montaje y compatibilidad
El montaje requiere más cuidado del que su tamaño sugiere. Primero desconectaría la batería si se va a intervenir en un circuito sensible y anotaría o fotografiaría la posición de cada cable antes de desmontar. No daría por hecho que los tres conductores siguen un orden intuitivo: hay que respetar el pinout original y comprobarlo con el esquema del vehículo o con mediciones apropiadas.
También confirmaría qué incluye exactamente el juego recibido. No se debe contar con terminales, sellos individuales o herramientas de crimpado salvo que estén expresamente incluidos. La serie HX 040 se comercializa en configuraciones con terminales y sellos, pero eso no permite asegurar que cualquier paquete anunciado como carcasa los contenga. Los terminales de la familia emplean crimpado de barril abierto; una herramienta inadecuada puede dejar una unión aparentemente firme y, aun así, causar resistencia eléctrica, calentamiento o fallos intermitentes.
Antes de cerrar el trabajo, verificaría también que el diámetro del aislamiento se corresponda con el sello elegido y que el cable no quede tirante al recolocar el mazo. Si los terminales viejos están sulfatados, deformados o han perdido tensión, reutilizarlos puede echar a perder la reparación aunque la carcasa nueva encaje.
Rendimiento y resultado final
En una sustitución correcta, el resultado esperado es recuperar una conexión firme y proteger los contactos frente a salpicaduras y suciedad propias de su ubicación. En un caso tipo —por ejemplo, un conector de sensor de tres vías en una motocicleta o un vehículo Honda, siempre que coincidan referencia y geometría— la calidad del arreglo dependería tanto del crimpado y del sellado como del propio alojamiento. No atribuiría a la pieza una mejora de rendimiento del motor o de la iluminación: su función es restablecer la continuidad eléctrica y la protección de la unión.
Tampoco hay base para asignarle una capacidad de corriente concreta sin confirmar terminales, cableado y aplicación. En circuitos de sensores, además, un contacto deficiente puede manifestarse como lecturas erráticas o averías difíciles de reproducir; por eso comprobaría continuidad y funcionamiento antes de fijar definitivamente el mazo.
Puntos fuertes y aspectos mejorables
A favor:
- La pareja de referencias permite identificar con precisión las dos mitades del conector.
- La configuración sellada es apropiada para reparaciones donde puede haber humedad o suciedad.
- El formato de tres vías facilita sustituir una carcasa dañada sin rehacer más cableado del necesario.
A tener en cuenta:
- La compatibilidad no se determina solo por el número de pines: importan la guía, la forma y la referencia exacta.
- Hay que confirmar si se suministran terminales y sellos; no presupuestaría el montaje contando con accesorios no verificados.
- La medida de contacto que corresponde a estas referencias es 1,0 mm, por lo que conviene aclarar cualquier anuncio que mezcle medidas distintas.
Veredicto del experto
Lo considero una opción razonable para reparar una conexión HX 040 de tres vías cuando las referencias y la geometría coinciden. No lo compraría como repuesto “para probar”: mediría y compararía el conector original, confirmaría los accesorios incluidos y prepararía un crimpado apropiado. Con esos controles, puede resolver una reparación limpia y duradera; sin ellos, el riesgo principal no es que tenga tres pines, sino montar una variante parecida pero incompatible o dejar una unión eléctrica y mecánicamente deficiente.
