Análisis general del producto

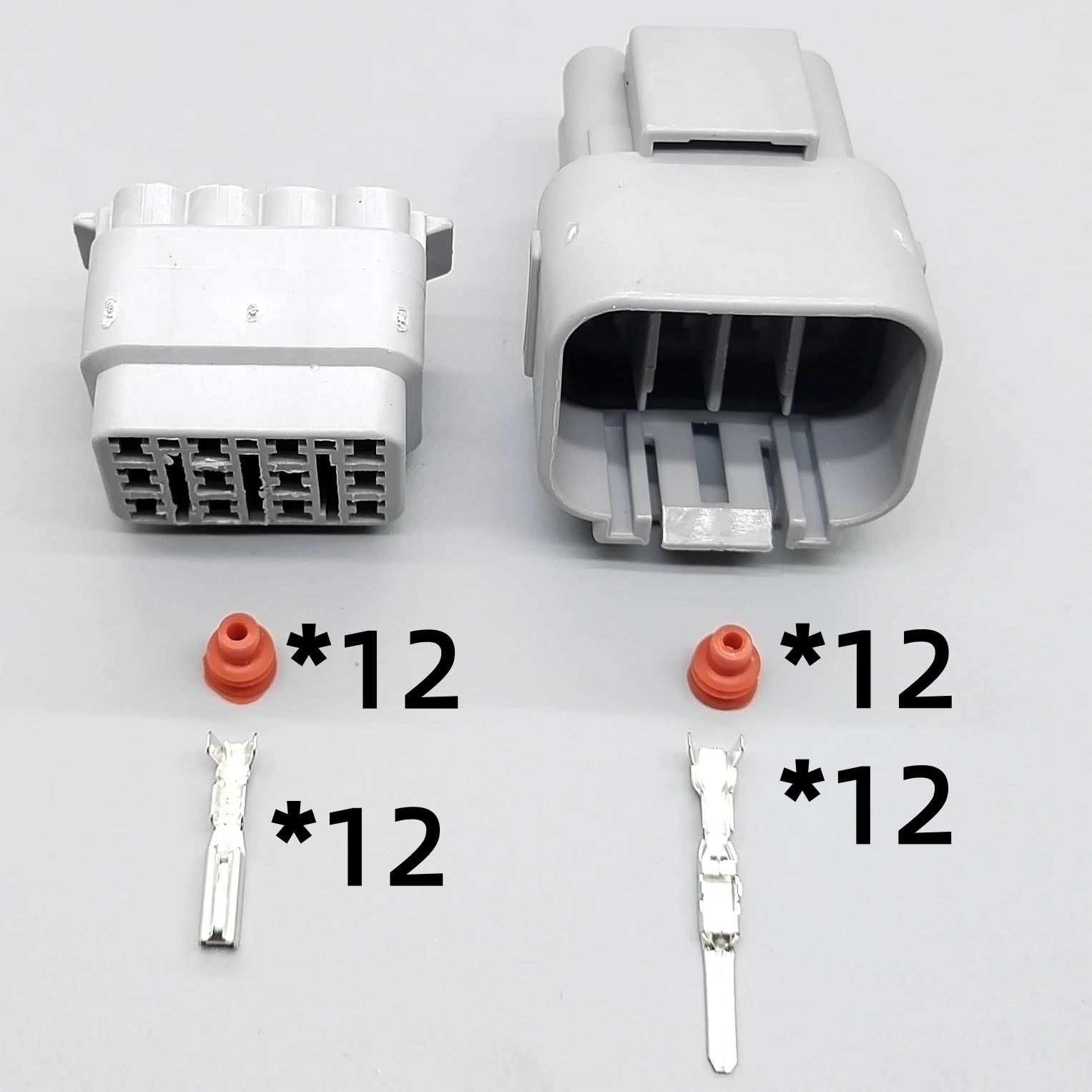

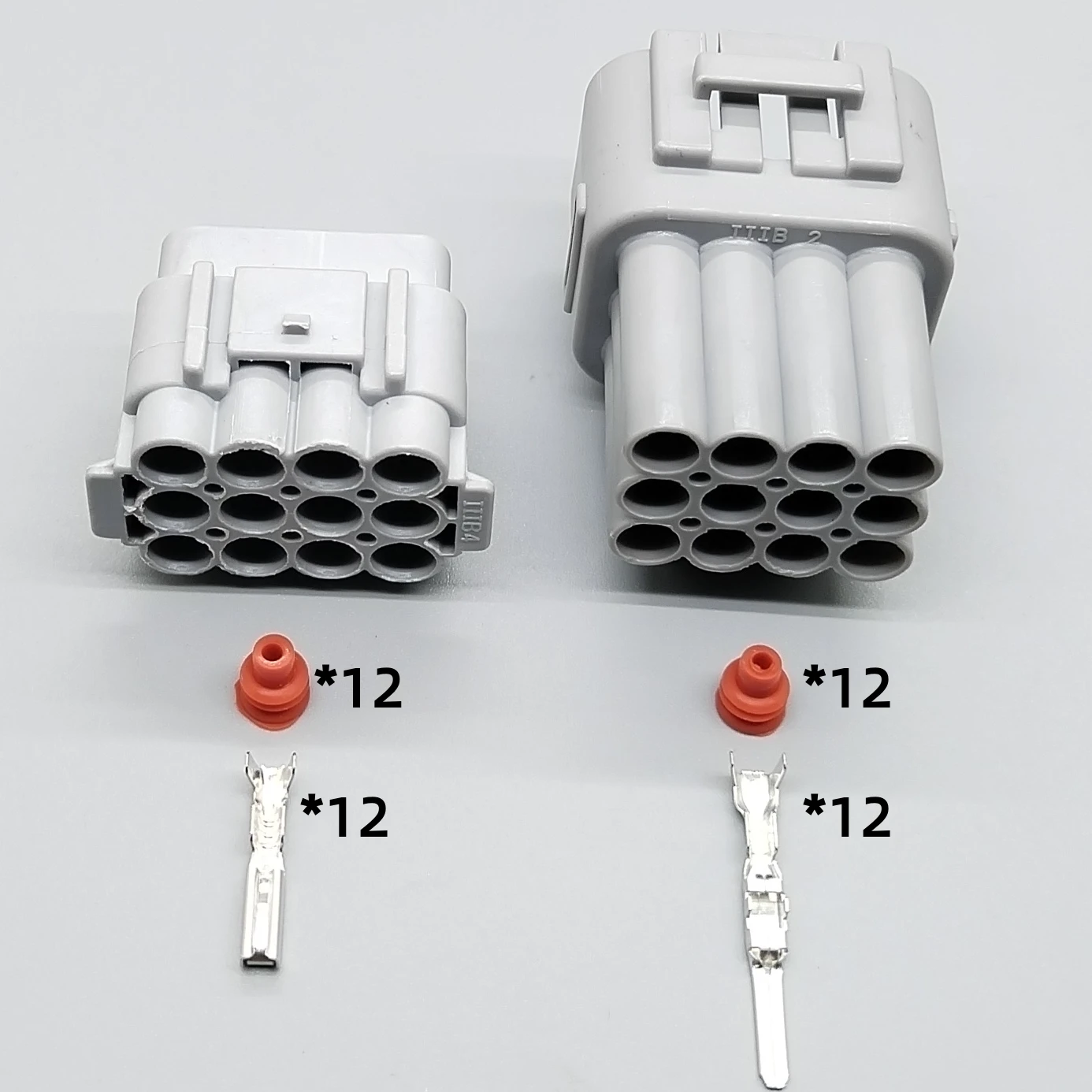

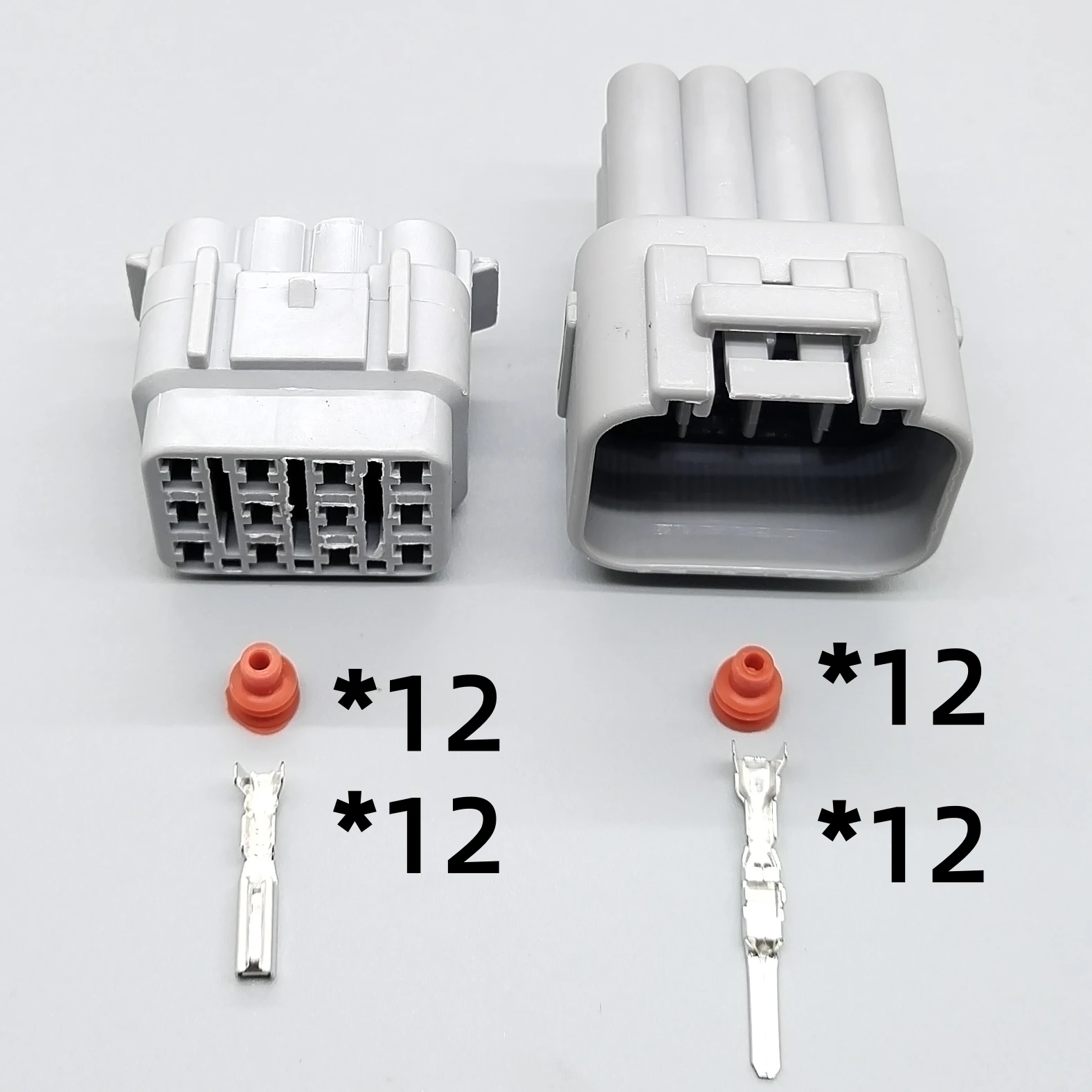

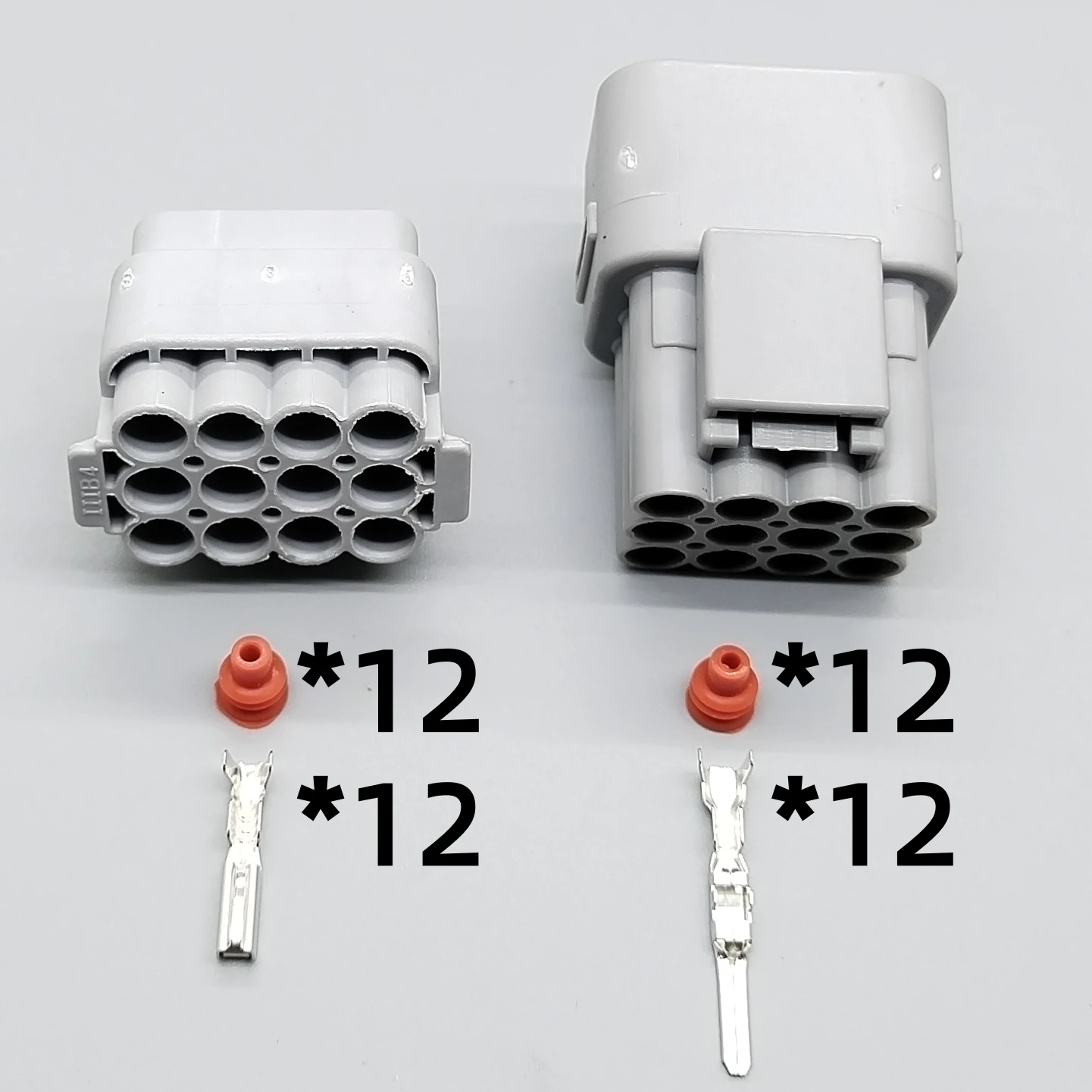

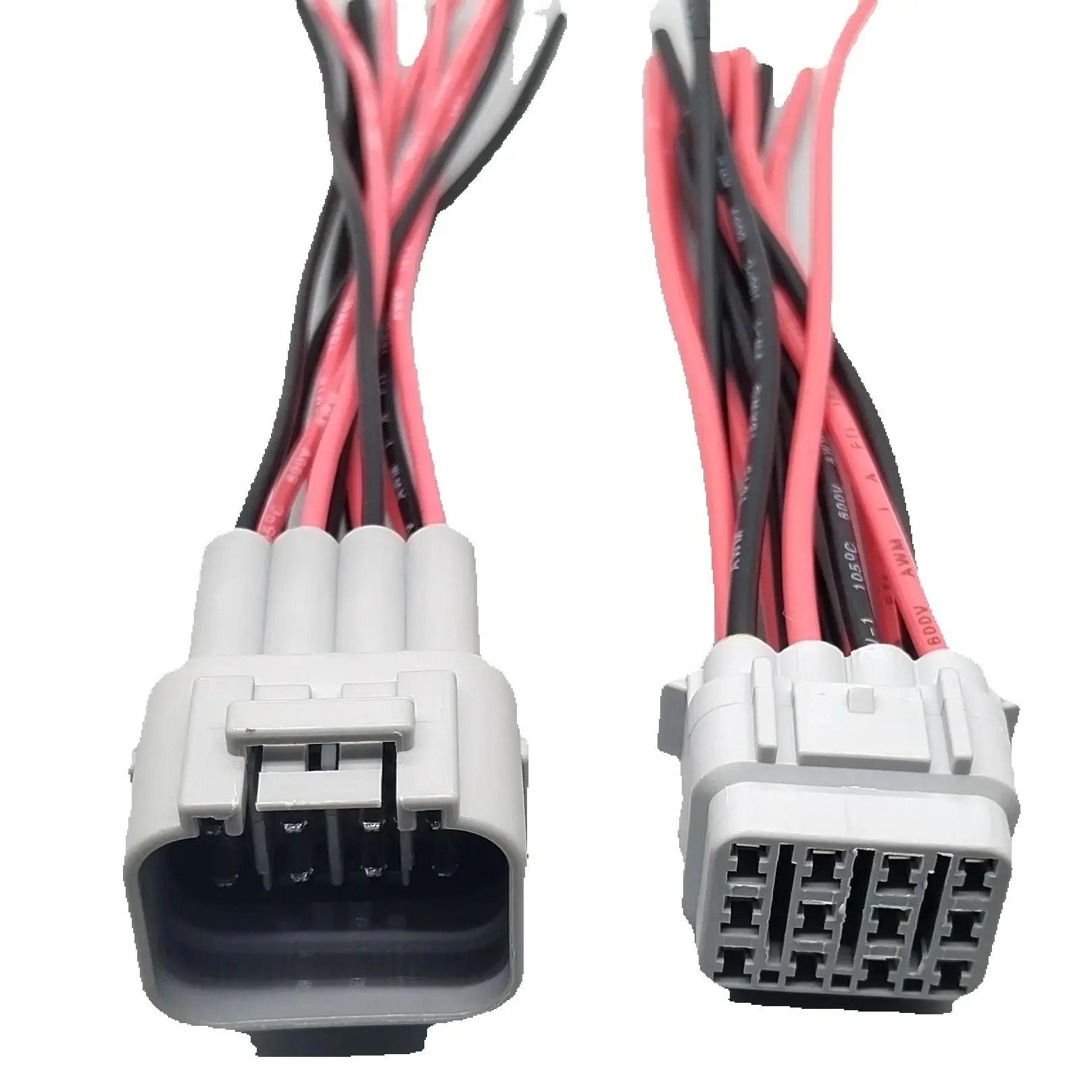

He utilizado este tipo de conector de 12 pines en reparaciones de cableado de motor, instalaciones de sensores y sustituciones de conectores dañados por humedad o vibraciones. El conjunto macho-hembra asociado a las referencias 6181-2459 y 6188-0375 está planteado para una conexión multipolar sellada, con una disposición compacta y adecuada para zonas donde el cableado queda expuesto a agua, polvo, aceite y cambios de temperatura.
Lo primero que conviene dejar claro es que no se trata de un conector universal para cualquier automóvil. En automoción, que dos piezas tengan 12 cavidades no significa que sean intercambiables. La forma exterior, la posición de las guías, el sistema de retención, el tipo de terminal y la distribución eléctrica deben coincidir exactamente.
La configuración relacionada con esta familia corresponde a un conector sellado de 12 vías y tres filas, con un paso aproximado de 6 mm. En conjuntos equivalentes se emplean terminales de tipo plano de 2,3 mm y cables de distintas secciones, por lo que es importante elegir el terminal y el retén adecuados para cada diámetro de aislamiento.
Calidad de fabricación y materiales
La carcasa presenta una construcción rígida, con un guiado que ayuda a evitar errores durante el acoplamiento. En este tipo de conectores, la calidad no depende únicamente del plástico exterior: también son determinantes la precisión de las cavidades, la retención de los terminales y el ajuste de las juntas individuales.
En las unidades que he montado, el plástico ofrece una resistencia razonable a la manipulación normal y no se deforma al insertar los terminales correctamente. La familia equivalente utiliza carcasas de poliamida PA66 y juntas de NBR, materiales habituales en conexiones sometidas a vibraciones y variaciones térmicas. No obstante, no conviene confundir una construcción sellada con una clasificación IP certificada: no se debe atribuir un nivel concreto de estanqueidad si el fabricante no lo declara.
La junta de cada cable necesita quedar completamente asentada. Si se utiliza un terminal con un aislamiento demasiado grueso o demasiado fino, el sellado deja de ser uniforme y puede aparecer corrosión capilar después de varios meses. También recomiendo revisar que no haya rebabas, restos de plástico o terminales torcidos antes de cerrar la carcasa.
Montaje y compatibilidad
El montaje exige más precisión que fuerza. Antes de cortar el conector original, comparo siempre:
- Número y disposición de las cavidades.
- Forma de las guías y pestañas de bloqueo.
- Posición del seguro secundario, si está presente.
- Sección del cable y diámetro del aislamiento.
- Tipo de terminal macho y hembra.
- Orden exacto de los cables.
Para crimpar los terminales no utilizaría unos alicates convencionales. Una crimpadora específica para terminales de automoción consigue una unión mecánica más uniforme y evita aplastar la zona de contacto. Después del crimpado, hago una ligera prueba de tracción sobre cada cable y compruebo que el terminal queda retenido antes de colocar el seguro de la carcasa.
En un Seat Leon 1P con más de 180.000 kilómetros, lo empleé para sustituir una conexión multipolar situada en una zona próxima al paso de rueda. El problema original era la sulfatación de varios terminales después de años de humedad y sal. La instalación quedó firme, aunque fue imprescindible sujetar el ramal con bridas y dejar un pequeño bucle de alivio para que el peso del cableado no tirase del conector.
También lo considero apropiado para proyectos de cableado auxiliar en vehículos clásicos, siempre que el circuito no supere las capacidades reales de los terminales instalados. La referencia de corriente publicada para conjuntos equivalentes ronda los 22 A en condiciones concretas, pero ese valor depende de la sección del cable, la temperatura, el número de circuitos activos y la ventilación. No lo utilizaría como dato universal para todos los montajes.
Rendimiento y resultado final
Una vez correctamente instalado, el acoplamiento es firme y no presenta holguras apreciables. La estanqueidad resulta suficiente para una instalación exterior protegida, siempre que las juntas estén intactas y los cables queden bien sujetos. En una prueba realizada sobre un Opel Astra H con aproximadamente 165.000 kilómetros, el conector quedó expuesto a vibraciones del vano motor y a lavados periódicos sin registrar falsos contactos durante el periodo de seguimiento.
El resultado depende mucho más del procedimiento de montaje que de la carcasa. Un terminal mal crimpado puede provocar una caída de tensión intermitente, calentamiento localizado o errores de comunicación en sistemas electrónicos. Por ello, antes de cerrar el conector compruebo la continuidad de cada vía con un multímetro y verifico que no exista contacto entre terminales adyacentes.
Frente a conectores económicos sin juntas individuales, este formato ofrece una protección claramente superior contra humedad y contaminación. Como alternativa, los conectores originales del fabricante del vehículo suelen proporcionar una identificación más fiable y una disponibilidad garantizada de terminales, aunque normalmente resultan más caros.
Puntos fuertes y aspectos mejorables
Puntos fuertes
- Configuración de 12 vías útil para cableados con varios circuitos.
- Diseño macho-hembra que facilita una reparación limpia y desmontable.
- Carcasa compacta y con guiado para reducir errores de acoplamiento.
- Protección frente a humedad cuando las juntas y los terminales se instalan correctamente.
- Adecuado para reparaciones, extensiones de cableado y proyectos de adaptación.
Aspectos mejorables
- No debe comprarse únicamente porque coincida el número de pines.
- La ausencia de dimensiones completas dificulta confirmar la compatibilidad sin comparar físicamente.
- No siempre queda claro si el kit incluye terminales, juntas, cables o solo las carcasas.
- La estanqueidad real depende del diámetro del cable y del correcto montaje de cada sello.
- Puede ser necesario adquirir aparte una crimpadora y terminales compatibles.
Veredicto del experto
Me parece una opción práctica para reparar o rehacer un ramal cuando la geometría coincide exactamente con la instalación original. Su mayor ventaja es permitir una conexión multipolar desmontable y protegida sin recurrir a empalmes expuestos o conectores domésticos, poco adecuados para el automóvil.
Lo recomendaría para reparaciones de cableado de motor, sensores y accesorios en zonas sometidas a vibraciones y humedad, pero no lo instalaría sin comprobar antes la referencia, el patrón de cavidades y el tipo de terminal. Con una crimpadora adecuada, una prueba de continuidad y una buena sujeción del ramal, el resultado puede ser sólido y duradero. Para sistemas críticos de seguridad o para reparaciones en las que no exista documentación del pinado, optaría por el conector original o por una referencia con ficha técnica completa.
