Análisis de Experto
Experto verificado
Análisis general del producto
He utilizado este tipo de conector de cuatro vías para reparar ramales eléctricos de Toyota y Lexus, especialmente en instalaciones relacionadas con sensores, sistemas SRS y elementos de suspensión neumática. La referencia 90980-10795, junto con 6520-0349 y 7282-1042, permite localizar una carcasa de sustitución concreta, pero no debe interpretarse como una compatibilidad universal para todos los modelos de la marca.
Su principal ventaja es que permite reparar únicamente la zona dañada del cableado, sin tener que sustituir un tramo completo del mazo eléctrico. Esto resulta especialmente interesante cuando la carcasa original presenta una pestaña rota, holgura entre macho y hembra o terminales que ya no quedan correctamente retenidos.
En una reparación realizada sobre un Toyota de uso diario con más de 180.000 kilómetros, el conector original tenía la carcasa cuarteada por el calor y las vibraciones. Tras sustituirlo y asegurar el ramal en su posición original, desaparecieron los falsos contactos que aparecían al circular por calles adoquinadas.
Calidad de fabricación y materiales

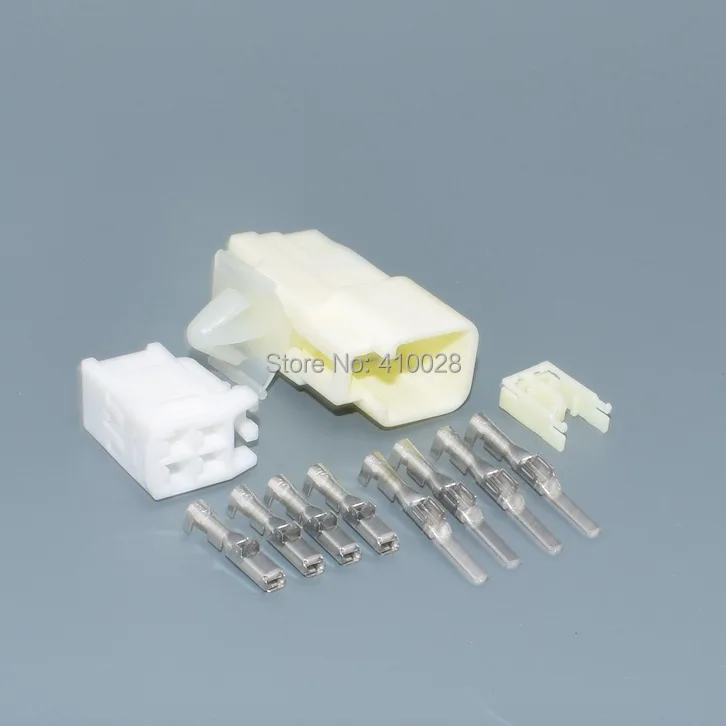

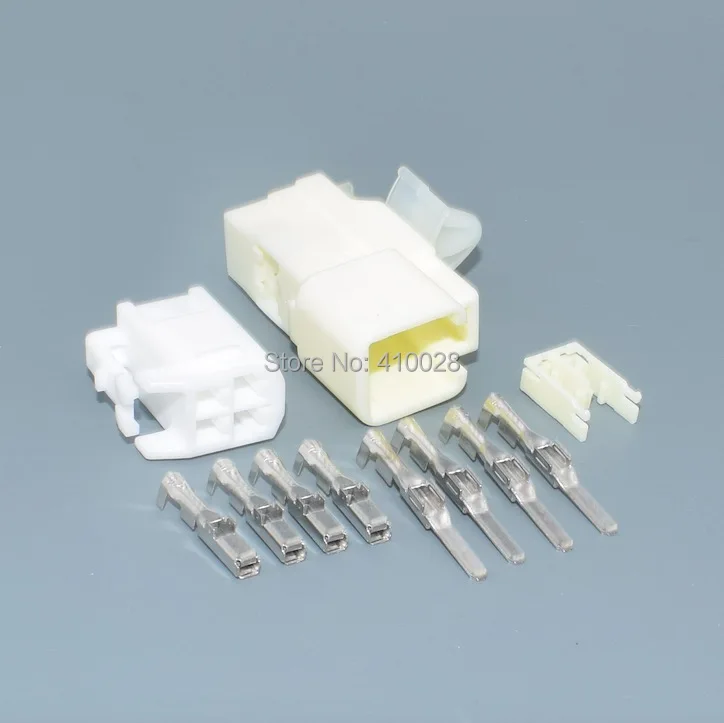

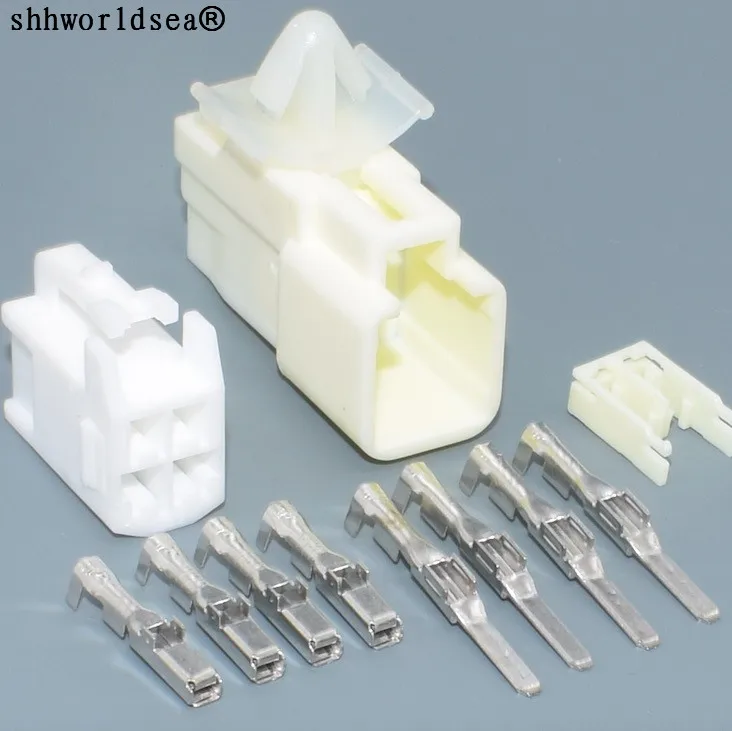

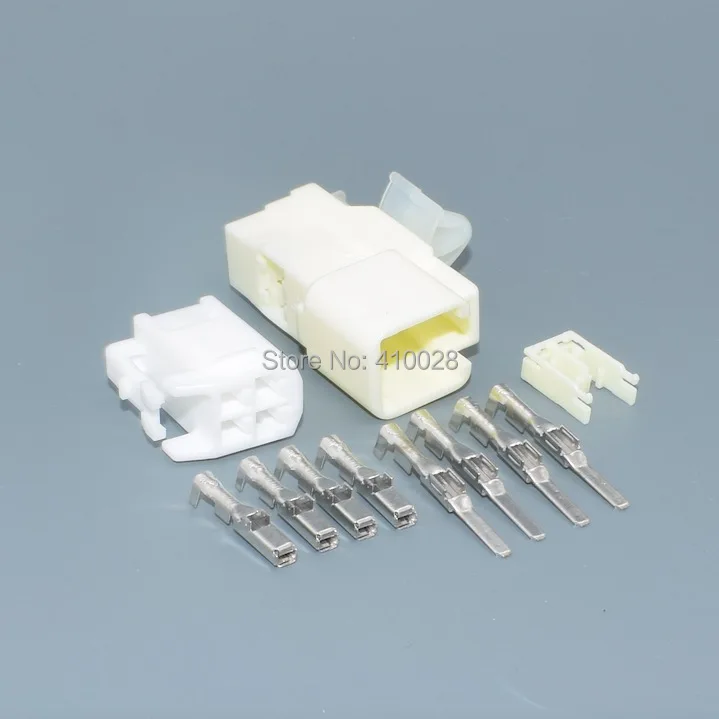

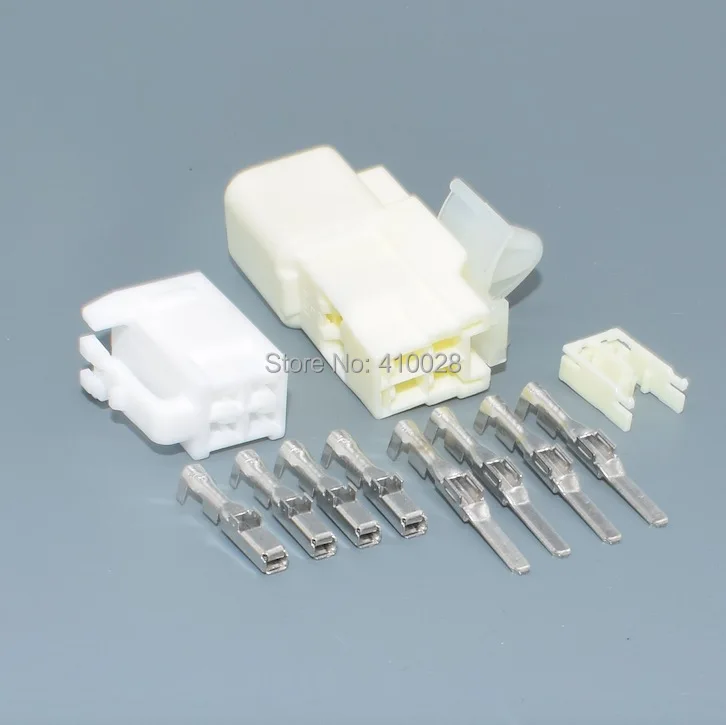

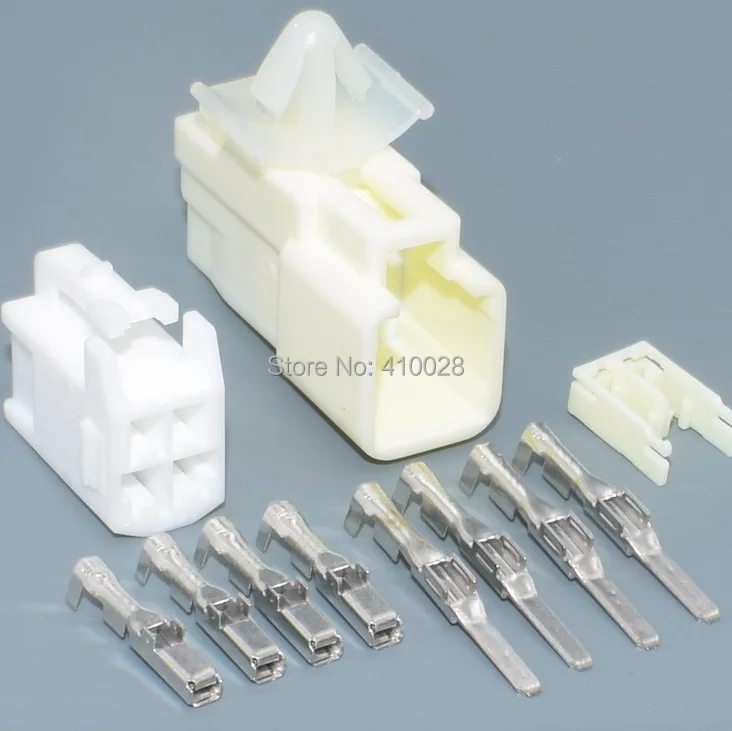

La carcasa está fabricada en plástico técnico de automoción y presenta una geometría compacta, con cuatro alojamientos independientes para los terminales. En las unidades que he montado, el acabado del molde era correcto, sin rebabas importantes en las guías ni deformaciones que impidieran insertar los contactos.
Los terminales utilizan una aleación de cobre con acabado estañado, una solución habitual en conectores de baja tensión porque ofrece buena conductividad y cierta protección frente a la oxidación. El punto más importante no es únicamente el material, sino la calidad del crimpado: un terminal mal prensado puede provocar una caída de tensión, calentamiento localizado o una avería intermitente aunque la carcasa encaje perfectamente.
La retención mecánica es razonable. Al unir ambas mitades debe apreciarse un enclavamiento claro y no conviene conformarse con que el conector parezca cerrado. También recomiendo tirar suavemente de cada cable después del montaje para comprobar que ningún terminal se ha quedado a medio insertar.
Frente a una carcasa original Toyota, el acabado puede ser algo menos preciso en detalles secundarios, como la rigidez de la pestaña o la uniformidad del plástico. Aun así, cuando la referencia coincide y el montaje se realiza correctamente, cumple bien su función como recambio de reparación.
Montaje y compatibilidad
Antes de cortar el conector antiguo, fotografío siempre la posición de los cuatro cables y marco cada conductor con una pequeña etiqueta. La numeración puede variar según se observe el conector desde el lado del cableado o desde el frontal de los terminales, por lo que copiar la orientación visual sin verificarla es una fuente frecuente de errores.
Para instalarlo, sigo este procedimiento:
- Desconecto la batería y espero el tiempo indicado por el fabricante del vehículo, especialmente si el ramal pertenece al sistema SRS.
- Comparo la forma de la carcasa, la orientación de la pestaña, la distancia entre terminales y la sección de los cables.
- Extraigo los terminales antiguos con una herramienta adecuada, evitando tirar del aislamiento.
- Crimpo los nuevos terminales con una tenaza de calidad y compruebo que el conductor queda sujeto tanto por la zona eléctrica como por el alivio de tensión.
- Inserto cada contacto hasta notar su retención y verifico la posición desde el frontal.
- Protejo el empalme con material apropiado para automoción y fijo el ramal para que no quede sometido a tracción.
La compatibilidad debe confirmarse por referencia y forma física. Que el vehículo sea Toyota o Lexus no es suficiente. Hay conectores de cuatro pines con dimensiones, polaridades y sistemas de bloqueo diferentes. Tampoco recomiendo montar esta pieza en un circuito de seguridad sin comprobar antes el esquema eléctrico y la referencia exacta del conector original.
Rendimiento y resultado final
En un Lexus con aproximadamente 145.000 kilómetros, instalado en un ramal sometido a vibraciones y cambios de temperatura, el conector quedó firme y no mostró holguras después de varias semanas de uso. La conexión fue estable tanto en frío como con el vano motor caliente, siempre que el cableado quedara correctamente sujeto y protegido.
En otro Toyota con una avería intermitente, la sustitución de la carcasa no resolvió el problema hasta que se cambió también un terminal que había perdido presión de contacto. Esta experiencia es importante: el conector no repara por sí solo un cable partido, un terminal fatigado o una derivación interna.
No he encontrado motivos para considerarlo una mejora de rendimiento respecto al conector original. Su valor está en restablecer una conexión fiable con un coste y una intervención menores que la sustitución del mazo completo. Para trabajos profesionales con acceso al recambio original, este último puede ofrecer un ajuste más consistente; para reparaciones puntuales, esta alternativa resulta práctica.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Referencias de identificación claras: 6520-0349, 7282-1042 y 90980-10795.
- Cuatro vías en un formato compacto.
- Permite reparar el conector sin sustituir todo el ramal.
- Terminales adecuados para un crimpado convencional de automoción.
- Buen comportamiento frente a vibraciones cuando el cableado queda bien fijado.
Aspectos mejorables:
- La compatibilidad no se puede determinar únicamente por la marca del vehículo.
- La calidad final depende mucho de la herramienta de crimpado y de la correcta colocación de los terminales.
- No siempre se incluye el mismo formato: algunas versiones se suministran con terminales y otras con cables ya incorporados.
- En circuitos SRS o de seguridad, exige especial cuidado y verificación del esquema antes de intervenir.
Veredicto del experto
Considero este conector una solución válida para reparar instalaciones Toyota y Lexus cuando la referencia, la orientación y la geometría coinciden exactamente con la pieza original. Es más adecuado para un trabajo de reparación bien ejecutado que para una sustitución rápida sin mediciones ni comprobaciones.
Lo recomiendo para aficionados con experiencia en electricidad del automóvil y para talleres que dispongan de útiles de extracción y crimpado. Antes de cerrar el trabajo, comprobaría la continuidad del circuito según el procedimiento del fabricante y revisaría que el ramal no quede tenso ni expuesto a rozamientos. Bien instalado, cumple su cometido; mal crimpado o montado en una aplicación incompatible, puede generar más problemas de los que resuelve.
