Análisis general del producto
El conector DTP de cuatro vías me parece una solución muy práctica para rehacer cableados auxiliares en vehículos, especialmente cuando la instalación queda expuesta a agua, barro, polvo o vibraciones. Lo he utilizado en arneses personalizados para alimentación de accesorios, ventiladores, iluminación auxiliar y pequeñas cajas de relés, donde un conector convencional de plástico fino acaba adquiriendo holguras o pierde estanqueidad con el tiempo.
La configuración de cuatro pines permite separar varios circuitos dentro de un único cuerpo, aunque no conviene interpretar que todos los contactos deban utilizarse necesariamente para alimentación. En muchas instalaciones he dejado un pin para masa, dos para positivos independientes y el cuarto como señal de activación o retorno, siempre verificando previamente el esquema eléctrico.
La familia DTP está orientada a aplicaciones de potencia y utiliza contactos de tamaño 12. En configuraciones equivalentes, los terminales admiten cables de aproximadamente 10 a 14 AWG y una intensidad máxima habitual de hasta 25 amperios por contacto, siempre condicionada por el terminal empleado, la sección del cable, la calidad del crimpado y la temperatura de trabajo.
Calidad de fabricación y materiales
La carcasa ofrece una sensación bastante más sólida que la de muchos conectores universales económicos. El cuerpo termoplástico mantiene bien la geometría y el sistema de guiado evita introducir macho y hembra en una posición incorrecta. El enclavamiento secundario, mediante la cuña frontal, es importante porque impide que los terminales retrocedan al conectar o desconectar el conjunto.
Los sellos de silicona son el elemento clave para conservar la protección frente a humedad y suciedad. No basta con que la carcasa se anuncie como impermeable: el diámetro exterior del cable debe quedar correctamente ajustado al sello trasero y los tapones de las cavidades libres deben estar bien colocados. En la gama DTP profesional se contemplan protecciones IP67, IP68 o IP6K9K según la configuración y el fabricante, pero no daría por garantizada la protección máxima en una copia o kit cuyo certificado concreto no esté documentado.
El plástico soporta bien el calor habitual del vano motor. La familia original está especificada para trabajar aproximadamente entre -55 y 125 grados, aunque evitaría colocarlo junto al colector de escape, al turbo o a una zona directamente bañada por aceite y combustible.
Montaje y compatibilidad
El montaje requiere más precisión que un conector rápido convencional. Primero corto los cables a la longitud definitiva, coloco el sello individual y después crimpo el terminal con una herramienta adecuada. El crimpado debe sujetar por separado el conductor y el aislamiento; aplastar ambas zonas de una sola vez con unos alicates suele provocar falsos contactos o la entrada de humedad.
En un Ford Ranger 3.2 TDCi con unos 168.000 kilómetros lo instalé para alimentar una barra de iluminación y un relé auxiliar situado en el vano motor. La parte más importante fue fijar el arnés con abrazaderas, dejando un pequeño tramo flexible antes del conector para que las vibraciones no tirasen directamente de los terminales. Tras varias semanas de uso con lluvia y pistas de tierra, la conexión mantuvo una resistencia mecánica correcta y no observé sulfatación al revisar los contactos.
También lo he empleado en una instalación auxiliar de un Toyota Land Cruiser con más de 240.000 kilómetros, en este caso para separar alimentación, masa y señales de dos accesorios. El conector encajó firmemente, pero necesitó algo más de espacio que un enchufe plano convencional por su carcasa rectangular y la salida recta del cable.

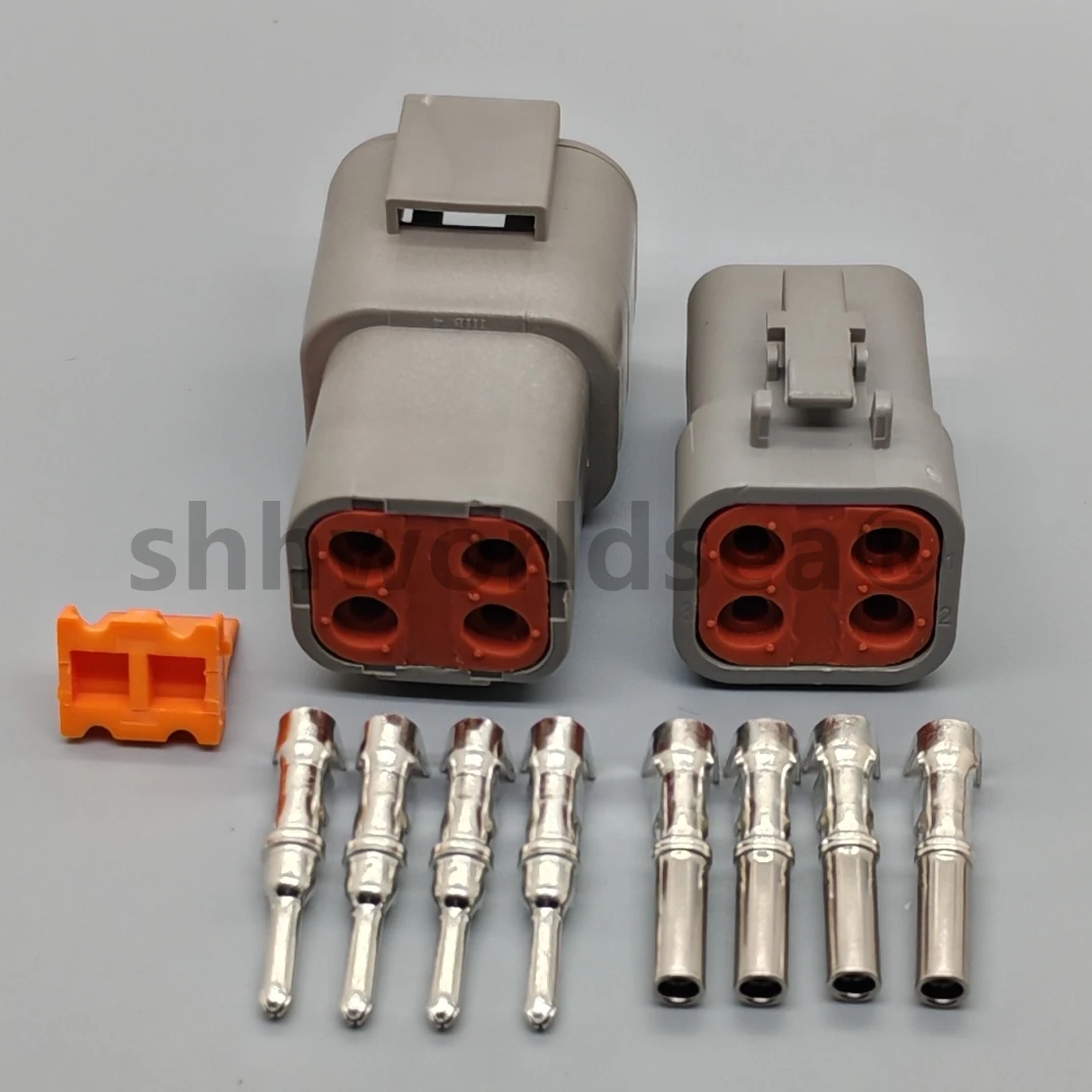

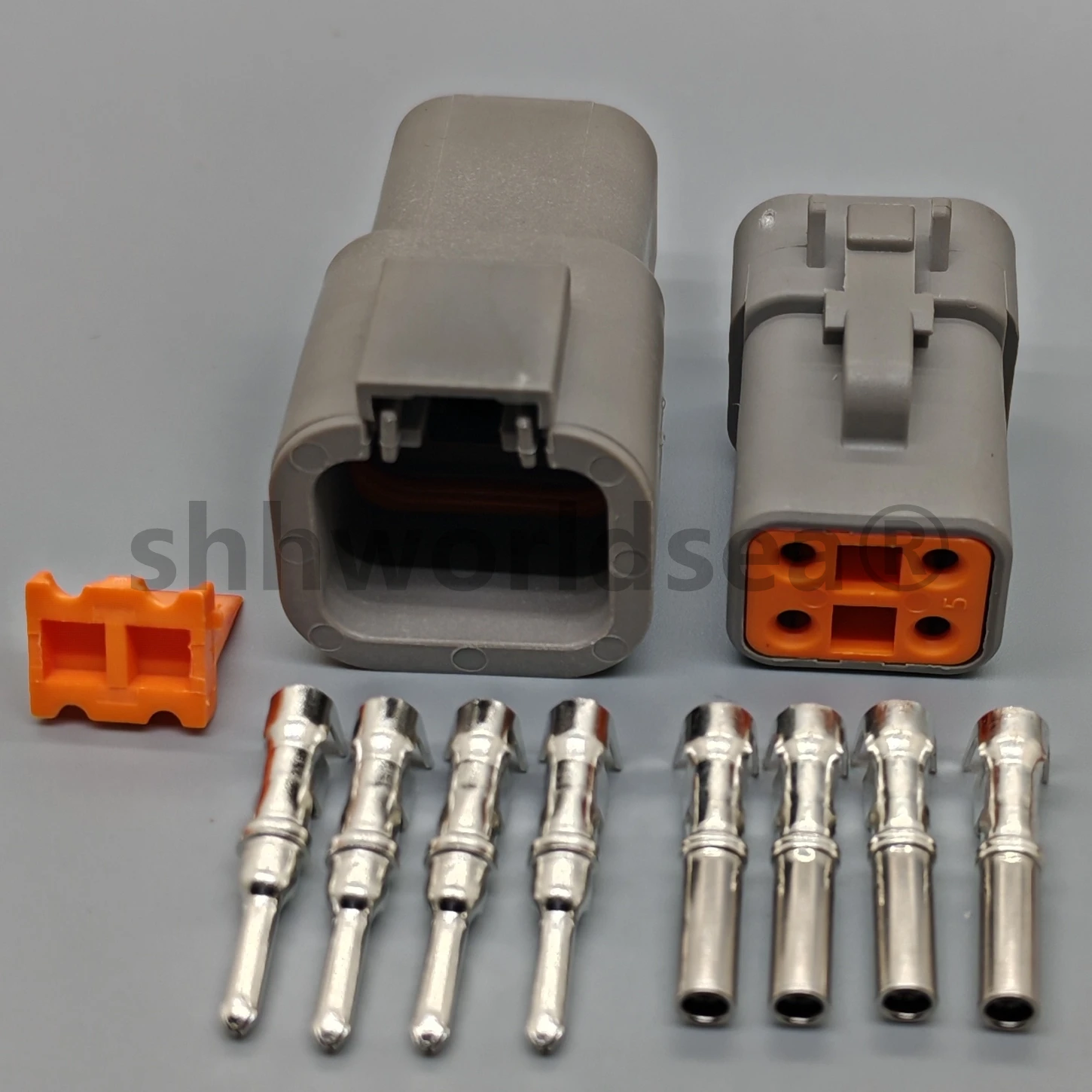

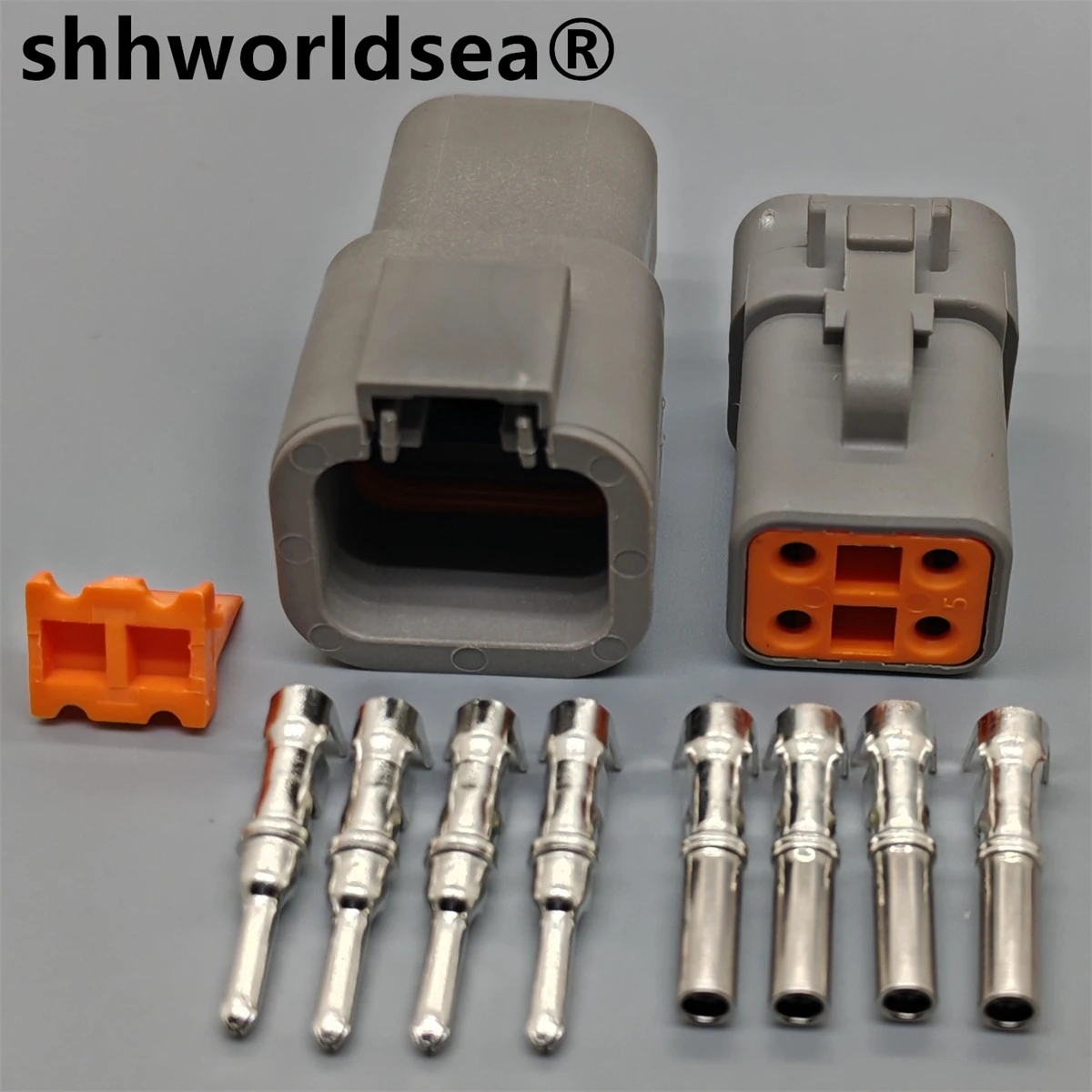

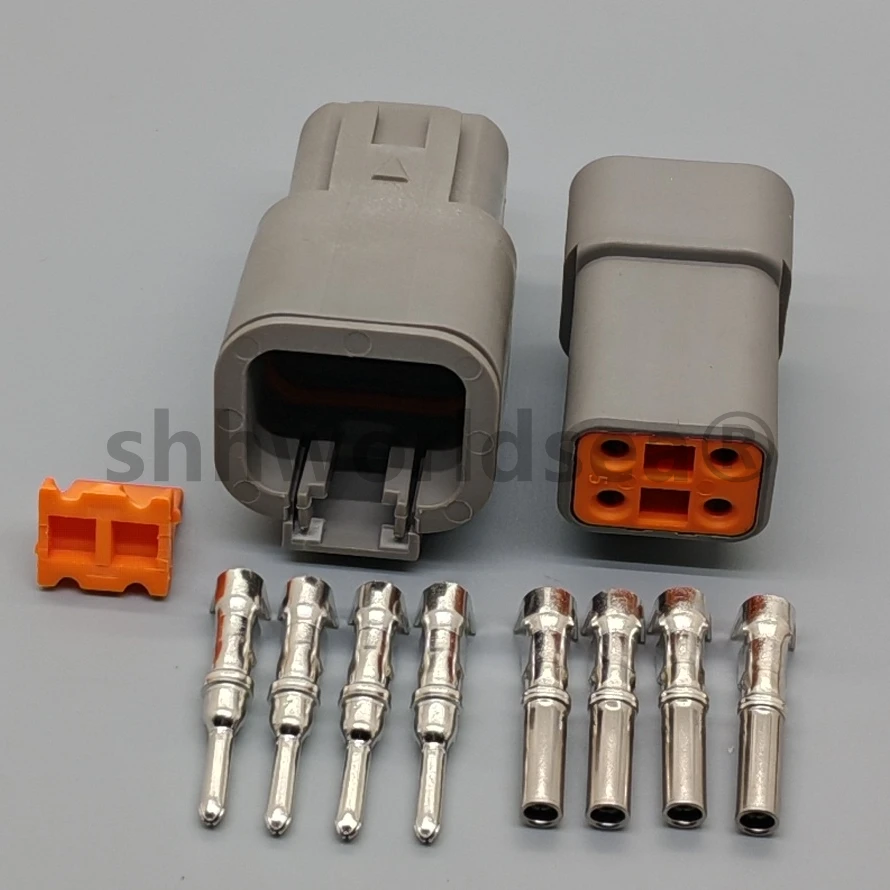

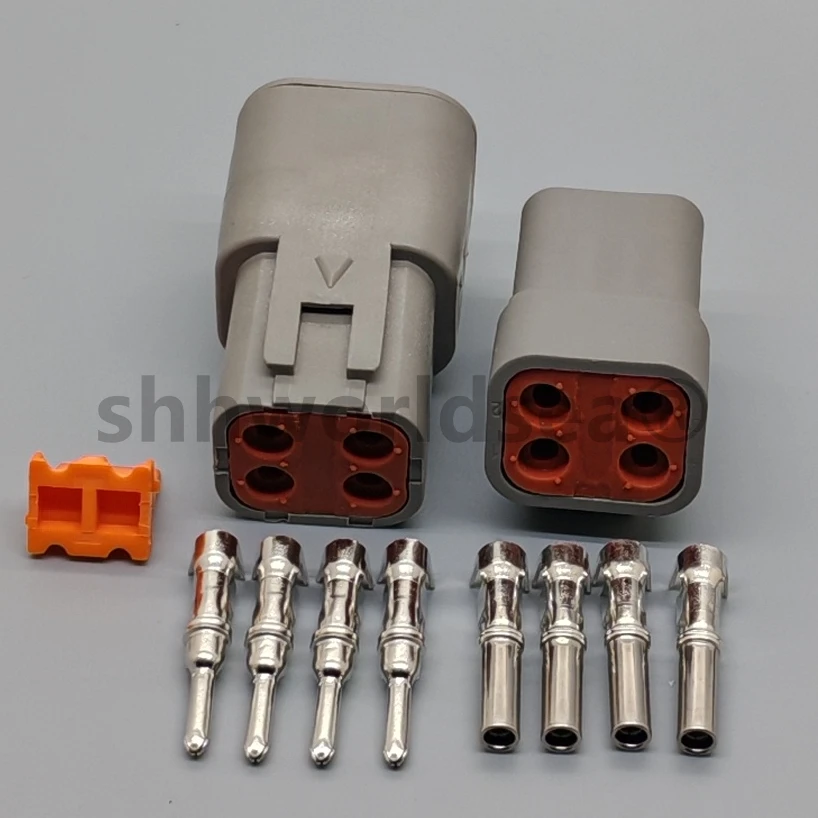

Antes de comprar, comprobaría cuatro aspectos: forma exacta de la carcasa, posición de macho y hembra, diámetro de aislamiento admitido y tipo de terminal incluido. DTP06-4S y DTP04-4P pertenecen a la misma conexión de cuatro posiciones, pero no deben confundirse con piezas de las series DT o DTM, que tienen dimensiones y capacidades diferentes. El modelo original DTP06-4S utiliza cuatro cavidades, conexión cable a cable y terminales hembra de tamaño 12.
Rendimiento y resultado final
Una vez correctamente crimpado, el contacto queda firme y apenas presenta movimiento lateral. La presión de acoplamiento es suficiente para evitar desconexiones por vibración, pero no resulta excesiva al realizar mantenimiento. En comparación con conectores impermeables universales de precio bajo, ofrece mejor retención mecánica y una reparación más ordenada del cableado.
El resultado depende mucho de la herramienta. Con una crimpadora específica el terminal queda simétrico y entra en la carcasa sin esfuerzo. Si el crimpado queda demasiado ancho, puede atascarse a mitad de recorrido; si queda flojo, el cable puede extraerse tirando ligeramente. Recomiendo comprobar cada vía con un multímetro y realizar una prueba de tracción moderada antes de cerrar la instalación.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Carcasa robusta y bien polarizada.
- Buena retención frente a vibraciones.
- Cuatro vías en un formato razonablemente compacto.
- Adecuado para vano motor, maquinaria y cableados auxiliares.
- Terminales y sellos sustituibles en caso de reparación.
- Mejor protección que los conectores eléctricos abiertos o las regletas convencionales.
Aspectos mejorables:
- Necesita una crimpadora compatible y cierta práctica.
- Ocupa más espacio que un conector compacto de señal.
- La salida recta puede dificultar el montaje en zonas muy estrechas.
- La estanqueidad disminuye si se utiliza un cable con diámetro incorrecto.
- No lo elegiría para sustituir directamente un conector original sin comparar previamente el pinout.
Veredicto del experto
Es un conector recomendable para instalaciones automotrices de cuatro circuitos cuando se busca una unión resistente, reparable y protegida frente a las condiciones habituales del exterior. No es una pieza para montar deprisa con herramientas básicas: el éxito depende del terminal, del crimpado, del sellado y de la sujeción del mazo.
Frente a alternativas universales más baratas, ofrece una construcción más profesional y una mejor resistencia a vibraciones. Lo considero especialmente apropiado para accesorios de potencia moderada, maquinaria y reparaciones de cableado en vehículos Cummins, siempre que la geometría y el esquema eléctrico coincidan. En una instalación bien ejecutada, el conector queda suficientemente protegido para trabajar durante años sin convertirse en un punto débil del sistema eléctrico.
