Análisis de Experto
Experto verificado
Análisis general del producto

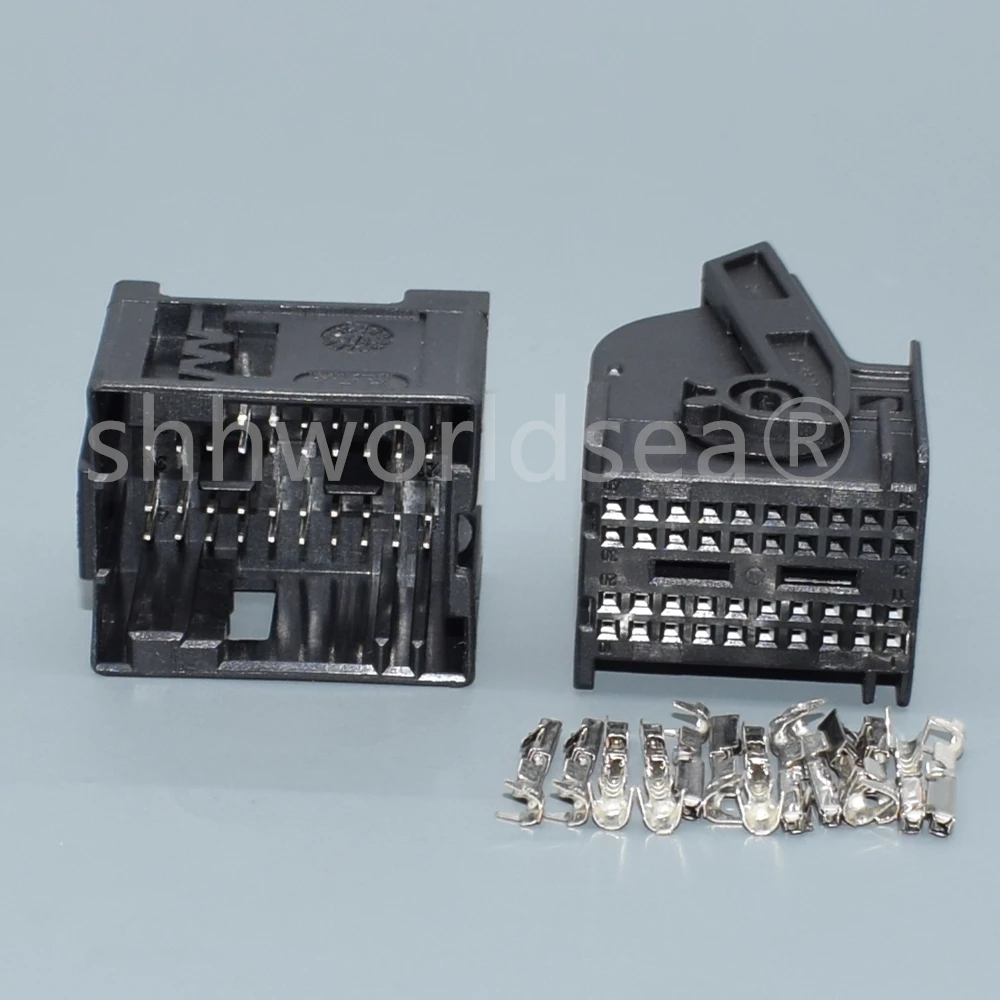

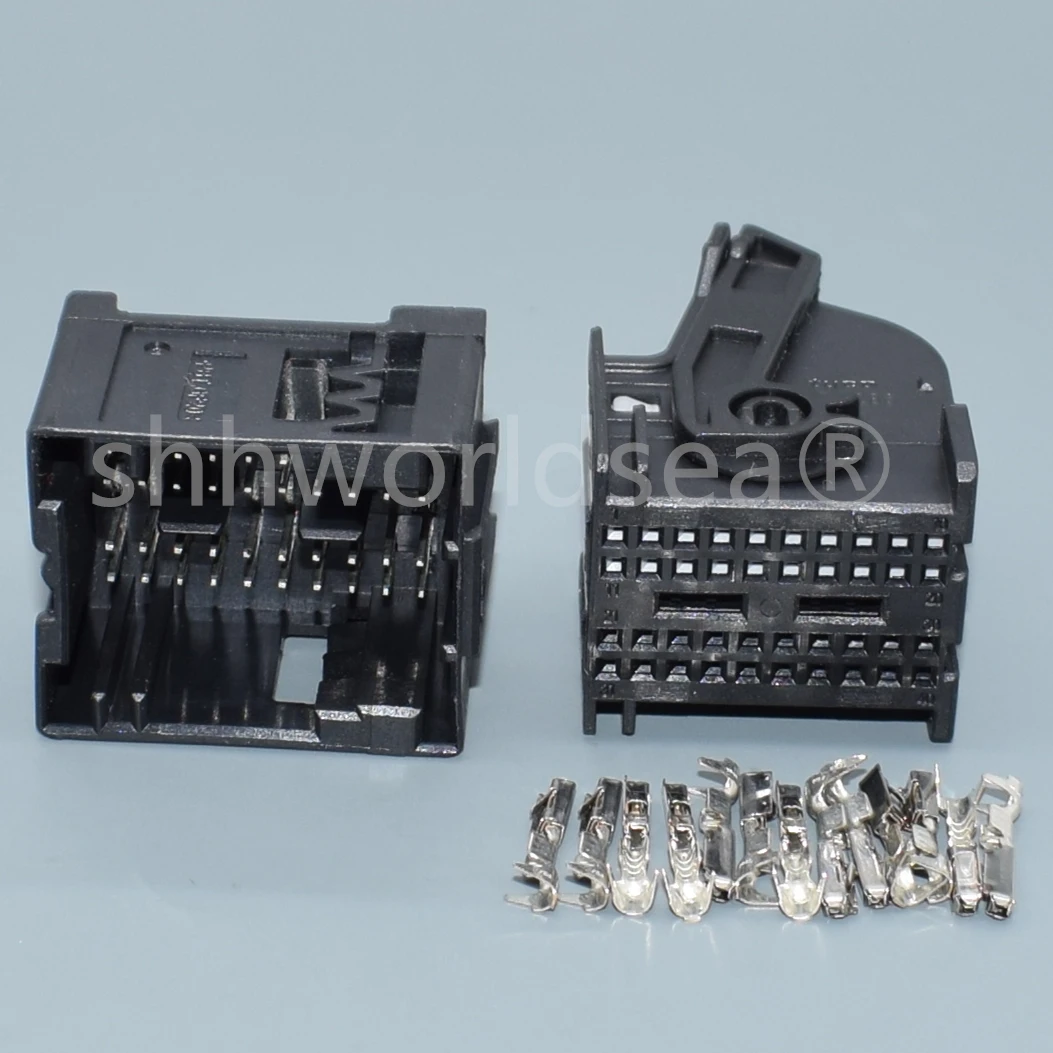

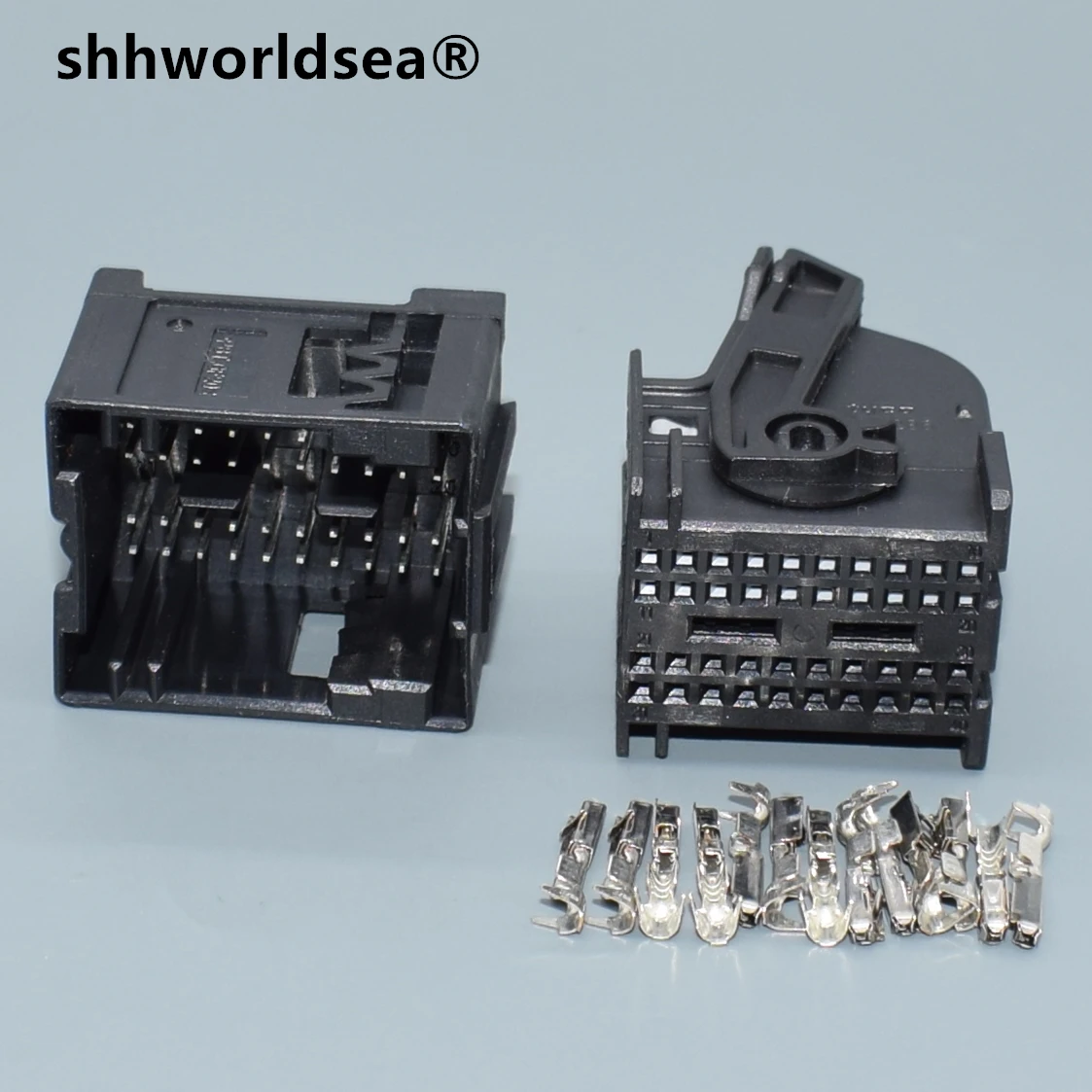

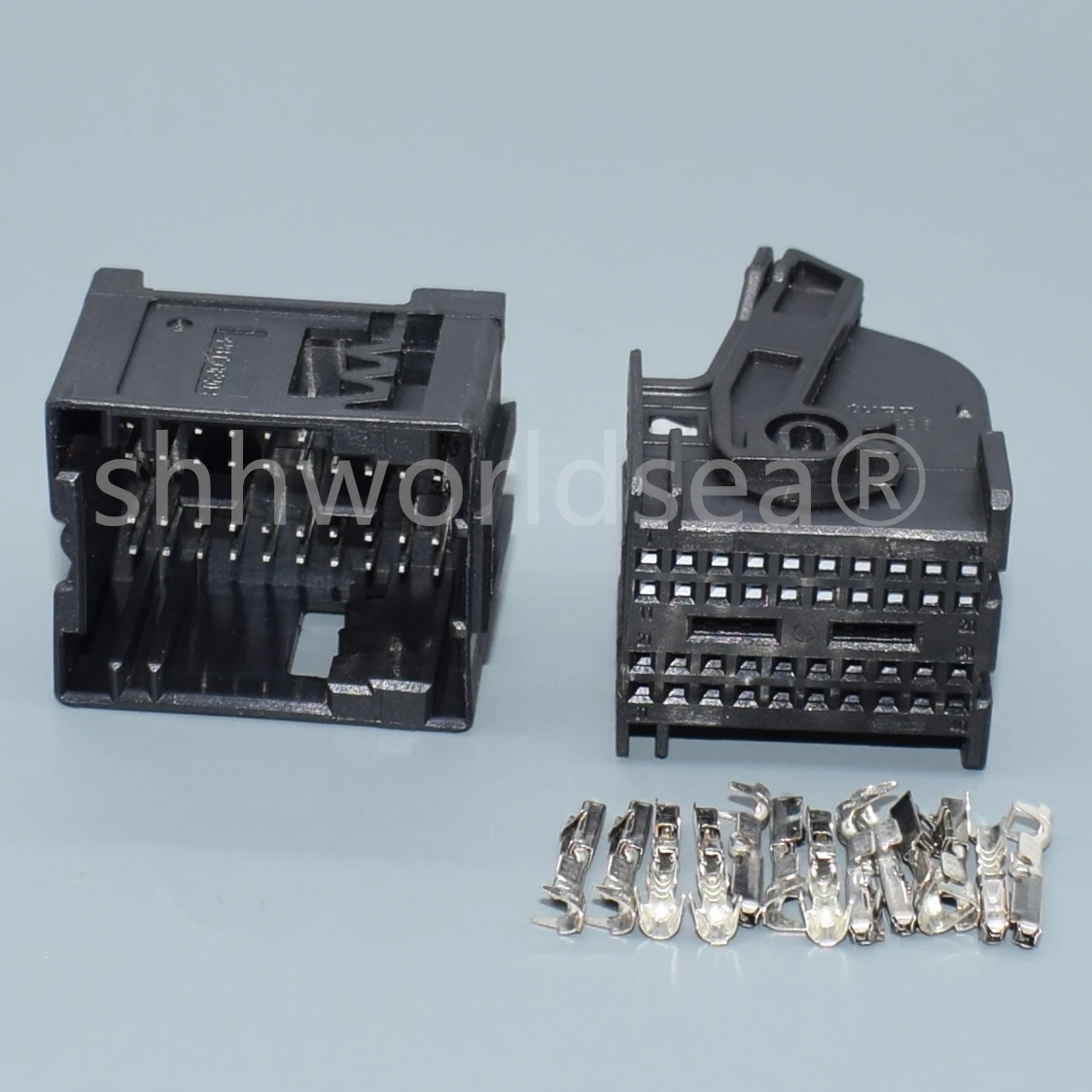

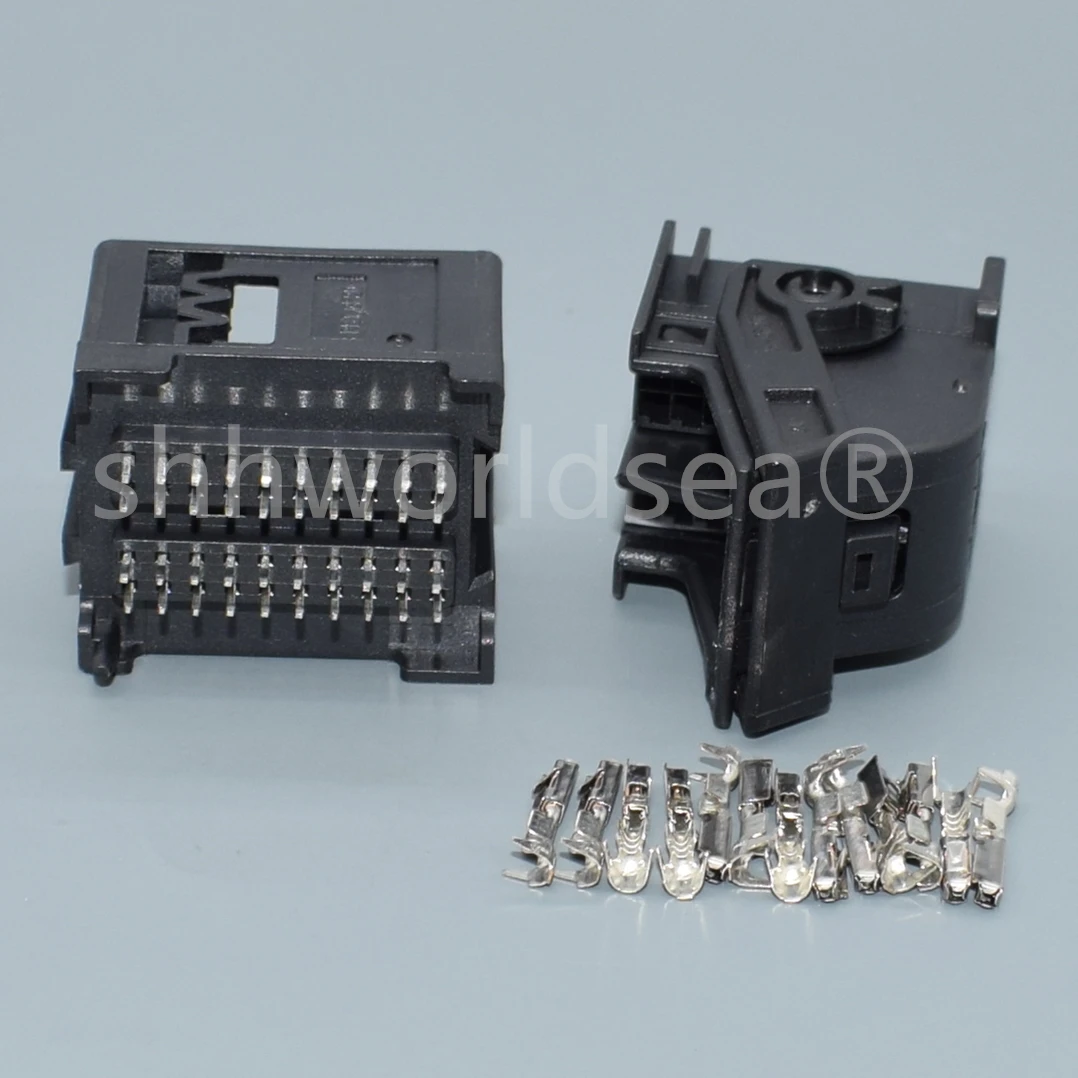

El Shhworldsea 967286-1 es un conector de arnés de cableado automotriz de 40 pines, compuesto por una carcasa macho y otra hembra. Su función principal es permitir la unión desmontable de múltiples circuitos eléctricos sin recurrir a empalmes permanentes, algo especialmente útil al fabricar instalaciones auxiliares, reparar cableados dañados o adaptar módulos eléctricos.
En este tipo de producto, el número de pines por sí solo no garantiza la compatibilidad. Para que el conjunto funcione correctamente deben coincidir la geometría de la carcasa, la posición de los terminales, el sistema de retención, el tipo de cable utilizado y el esquema eléctrico. También es importante confirmar si la aplicación requiere estanqueidad frente al agua o únicamente protección frente al polvo y las vibraciones.
Calidad de fabricación y materiales
La carcasa está planteada como un conector compacto de alta densidad, adecuado para agrupar numerosos circuitos en un espacio reducido. En una instalación bien ejecutada, la ventaja principal es que permite mantener el cableado ordenado y facilita futuras operaciones de diagnóstico o desmontaje.
No se especifican el material exacto de la carcasa, el recubrimiento de los terminales, la resistencia eléctrica de los contactos ni la intensidad máxima admisible. Por ese motivo, no lo utilizaría automáticamente en circuitos de alto consumo, como motores eléctricos, calentadores, ventiladores de gran potencia o líneas principales de alimentación, sin comprobar antes la sección del terminal y las características del fabricante.
En conectores económicos de este formato, las tolerancias pueden variar más que en soluciones de fabricantes especializados. Antes de montar el conjunto, revisaría que no existan rebabas, que los terminales entren hasta su posición final y que la pestaña de bloqueo quede correctamente enclavada. Una pequeña holgura en el contacto puede provocar fallos intermitentes difíciles de localizar.
Montaje y compatibilidad
El montaje exige preparar previamente un esquema de pines. Yo numeraría ambos lados del conector y comprobaría cada continuidad con un multímetro antes de conectarlo al vehículo. No conviene confiar únicamente en la posición visual, ya que la orientación macho-hembra puede invertir la lectura de los terminales.
Para un resultado fiable utilizaría una crimpadora adecuada al terminal, nunca unos alicates convencionales. El conductor debe quedar sujeto por la zona de crimpado eléctrica y la funda por la zona de retención mecánica. Después realizaría una ligera prueba de tracción en cada cable. Si el terminal se desplaza dentro de la carcasa, hay que desmontarlo y repetir el crimpado.
La compatibilidad con modelos concretos, como un Seat Leon, un Volkswagen Golf, un BMW Serie 3 o un Renault Megane, no puede darse por confirmada solo por disponer de 40 vías. El conector puede emplearse en esos vehículos para instalaciones personalizadas, pero no debe considerarse un recambio directo del conector original sin comparar medidas, guías, cierres y distribución de pines.
La referencia 967286-1 aparece asociada a conjuntos macho-hembra de 40 posiciones destinados a cableado eléctrico de automoción, pero las fichas comerciales disponibles tampoco detallan valores eléctricos, grado de protección o materiales de los contactos.
Rendimiento y resultado final
En una instalación auxiliar de audio, iluminación, sensores o accesorios interiores, un conector de 40 pines ofrece una solución limpia y mucho más reparable que un mazo lleno de empalmes. La posibilidad de separar el cableado simplifica el desmontaje de una centralita, una consola o un panel de puerta.
Para obtener un resultado estable, protegería el mazo con funda corrugada o cinta textil y fijaría el conector para que no soporte el peso de los cables. También dejaría una pequeña holgura en las zonas sometidas a movimiento, especialmente cerca de puertas, portones, asientos o elementos del salpicadero.
No lo instalaría en una zona expuesta directamente a agua, sal, barro o vapores del vano motor si la carcasa no incorpora junta perimetral y sellos individuales. En esos casos, elegiría un conector específicamente estanco, aunque tenga menos pines o requiera más espacio.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- 40 vías en un conjunto relativamente compacto.
- Configuración macho y hembra para crear una conexión desmontable.
- Adecuado para proyectos de cableado personalizado y reparaciones.
- Permite sustituir empalmes permanentes por una conexión organizada.
- Facilita las tareas de mantenimiento y diagnóstico.
Aspectos mejorables:
- No se indican intensidad máxima, tensión admisible ni sección de cable compatible.
- Falta información sobre estanqueidad y resistencia térmica.
- El pinout debe definirse manualmente en cada instalación.
- La compatibilidad con conectores originales no está garantizada.
- La calidad final depende mucho de la crimpadora y de los terminales empleados.
Frente a conectores profesionales de automoción, las alternativas de gama superior suelen ofrecer mejor documentación, tolerancias más constantes, sellado certificado y terminales con especificaciones eléctricas claras. Este modelo resulta más razonable cuando el presupuesto es limitado y la instalación no está sometida a condiciones extremas.
Veredicto del experto
Considero que el Shhworldsea 967286-1 puede ser una opción práctica para fabricar o reparar arneses eléctricos personalizados, siempre que se utilice en circuitos de consumo moderado y se verifique cuidadosamente el pinout. Su principal valor está en la cantidad de vías y en la posibilidad de desconectar el mazo sin cortar cables.
No lo compraría como sustituto directo de un conector original sin comparar físicamente ambas piezas. Antes de poner el vehículo en circulación comprobaría continuidad, ausencia de cortocircuitos, bloqueo de todos los terminales y correcta sujeción del cableado. Con esas precauciones, puede cumplir bien en instalaciones interiores y proyectos de electrónica del automóvil; para el vano motor o sistemas críticos, buscaría una alternativa con especificaciones eléctricas y grado de protección claramente certificados.
