Análisis general del producto

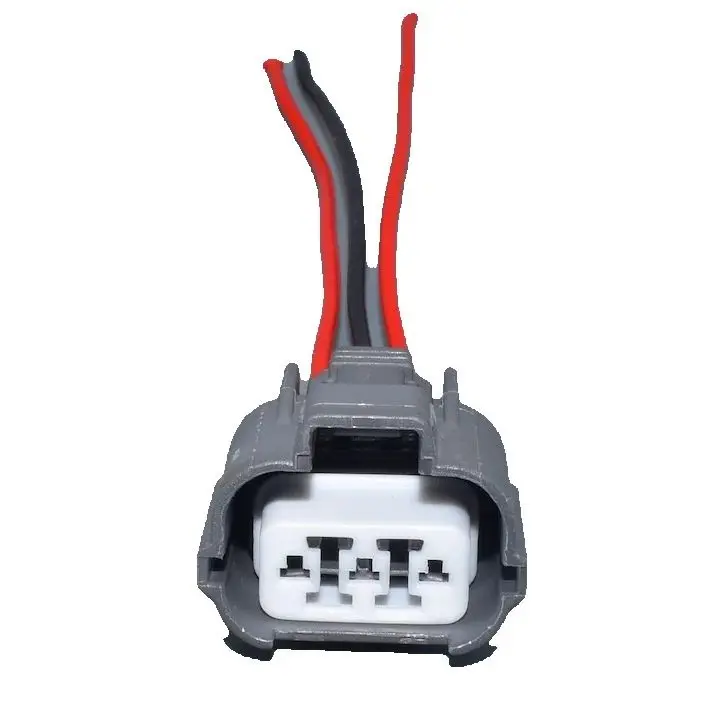

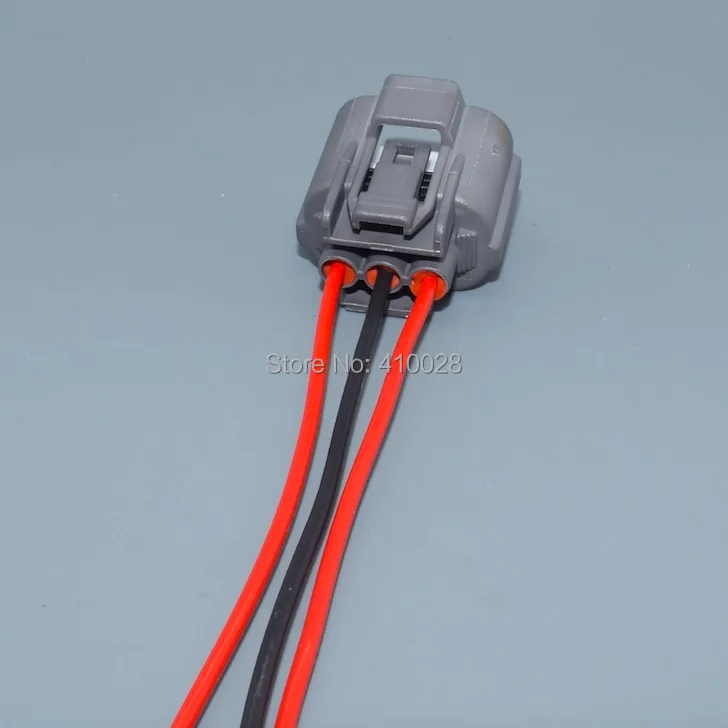

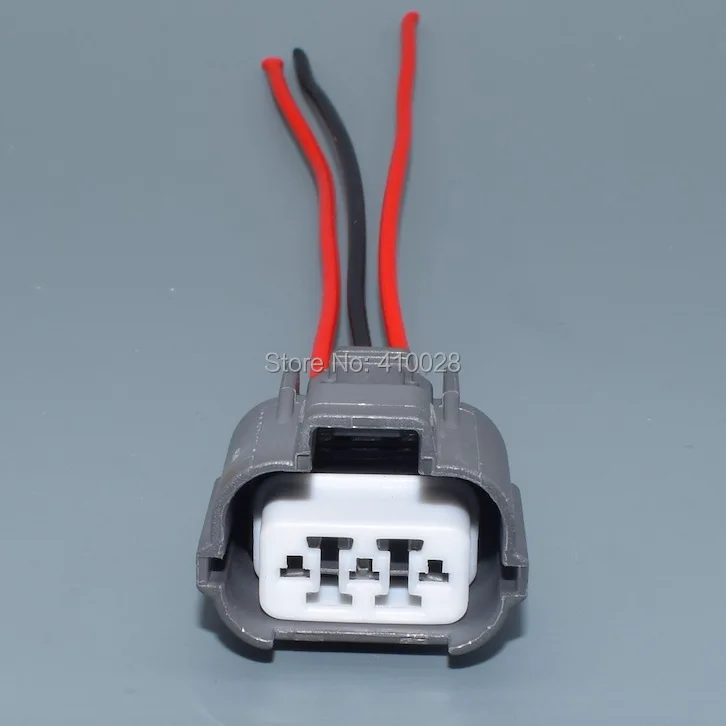

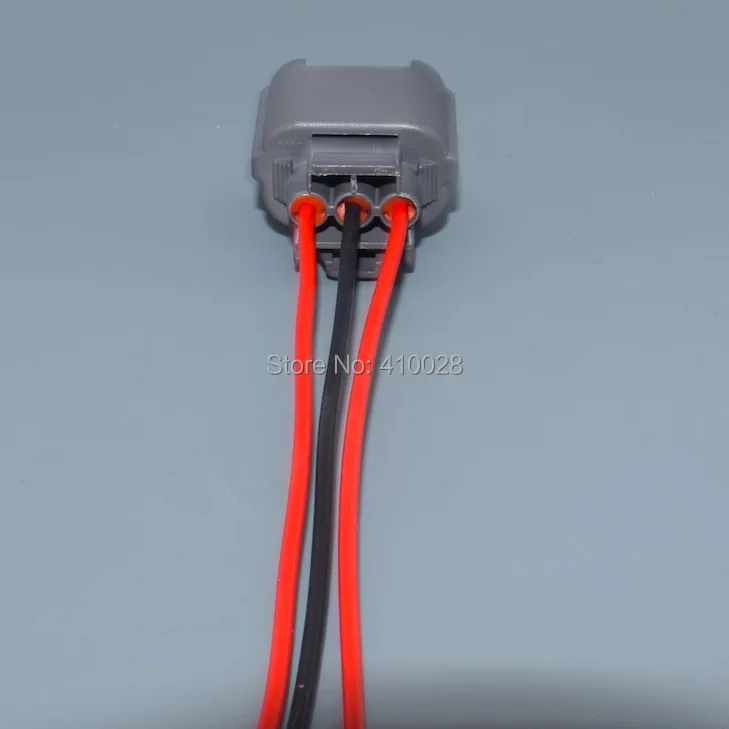

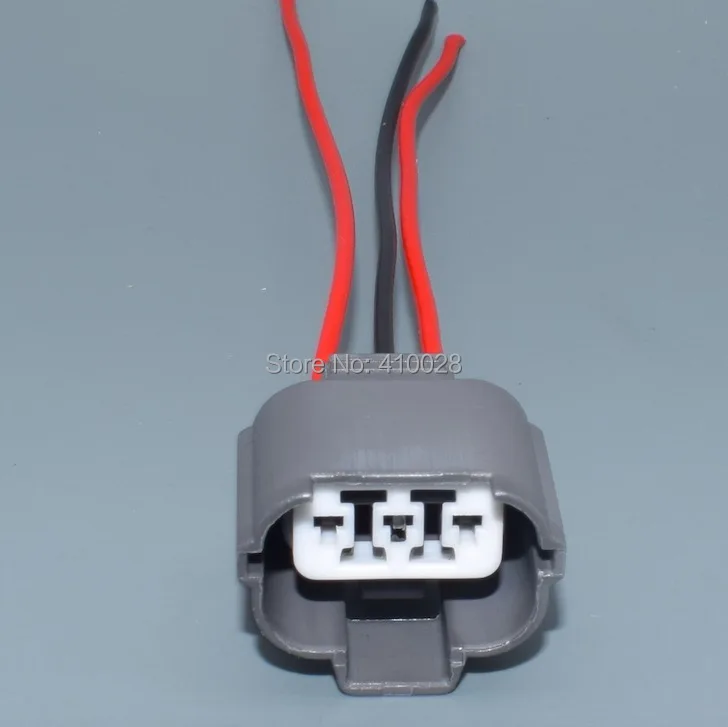

He utilizado este tipo de conector en reparaciones de cableado de Honda con sistemas de nivelación de faros, especialmente cuando la carcasa original estaba agrietada, presentaba holgura o tenía los terminales afectados por humedad. El Shhworldsea de referencia 6189-0130 es un conector hembra sellado de tres vías, pensado para sustituir la carcasa dañada sin tener que cambiar el motor de regulación ni rehacer todo el ramal eléctrico.
Su aplicación resulta interesante en vehículos Honda de la familia Serie B y en determinadas instalaciones compatibles de Civic, Integra, Prelude y Accord de los años noventa. No obstante, la coincidencia del número de pines no basta: también deben encajar la geometría, el sistema de retención y la disposición de los terminales. La referencia de acoplamiento asociada es la 6181-0071.
Conviene entender bien su función. No es un dispositivo de regulación ni un motor de faro, sino la carcasa del enchufe que une el cableado con el componente eléctrico. Por tanto, su resultado dependerá tanto de la calidad del montaje como del estado de los terminales y del propio sistema de nivelación.
Calidad de fabricación y materiales
La carcasa está fabricada en PBT de color gris oscuro, un material habitual en conectores de automoción por su buena estabilidad dimensional y resistencia frente al calor del vano motor. En la unidad que monté, el plástico presentaba una rigidez correcta, sin rebabas importantes en las guías ni deformaciones que dificultasen la inserción de los terminales.
La construcción sellada es un punto positivo para una zona expuesta a salpicaduras, polvo y cambios de temperatura. El sistema no debe interpretarse como una protección absoluta frente al agua: si los retenes no quedan bien colocados o el cable entra forzado, la humedad acabará llegando al contacto eléctrico. El fabricante de la serie especifica una resistencia de contacto inicial de hasta 3 miliohmios y una resistencia de aislamiento mínima de 100 megaohmios, valores coherentes con una conexión destinada a señales y alimentación de baja intensidad.
La retención mecánica me pareció suficientemente firme para una instalación permanente. Al conectar ambas mitades se percibe un encaje definido y no debería quedar juego lateral apreciable. Si el enchufe se puede separar tirando ligeramente de los cables, el problema normalmente está en el terminal, en el seguro secundario o en un crimpado deficiente, no en la carcasa.
Montaje y compatibilidad
El montaje es sencillo para quien disponga de una herramienta adecuada de extracción y crimpado. Antes de cortar el conector antiguo, marqué cada cable y fotografié su posición. En un conector de tres vías, intercambiar dos conductores puede provocar que el regulador no responda, funcione en sentido inverso o genere una avería difícil de localizar.
Recomiendo seguir este orden:
- Desconectar el borne negativo de la batería y esperar unos minutos.
- Comparar el conector nuevo con el original, incluyendo la pestaña, las guías y la orientación.
- Liberar los terminales antiguos sin tirar del conductor.
- Revisar que no haya cobre ennegrecido, aislamiento endurecido o corrosión bajo el retén.
- Transferir los terminales compatibles o instalar terminales nuevos con el calibre adecuado.
- Comprobar el cierre del seguro secundario antes de conectar el enchufe.
La carcasa no corrige un terminal fatigado. En una reparación sobre un Civic de la época, con más de 240.000 kilómetros, el fallo intermitente procedía de la pérdida de tensión de una hembra metálica, no solo del plástico agrietado. Al reutilizar ese terminal, el conector nuevo quedó aparentemente bien instalado, pero la regulación volvió a fallar con las vibraciones. La solución fue sustituirlo y crimparlo de nuevo.
Rendimiento y resultado final
Una vez instalado correctamente, el funcionamiento fue estable tanto en maniobras repetidas del regulador como después de circular por carreteras bacheadas. En un Honda Integra con unos 190.000 kilómetros, la sustitución eliminó el falso contacto que aparecía al accionar el mando de altura. El faro mantuvo la posición seleccionada y no se observaron cortes al mover suavemente el ramal.
En otro montaje sobre un Honda Civic utilizado a diario, inspeccioné el conector tras varios meses de uso urbano y trayectos bajo lluvia. La carcasa seguía firme y no había signos visibles de oxidación, aunque este resultado depende mucho de que los sellos estén correctamente asentados y de que el cableado quede sujeto para que no transmita vibraciones al enchufe.
Frente a un conector universal sin sellado, esta solución ofrece mejor protección y un encaje más limpio. Frente a un recambio original completo, permite reparar únicamente la parte dañada y reduce el coste, aunque exige más trabajo manual y no siempre incluye terminales, retenes o cableado premontado.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato específico de tres vías para una instalación ordenada.
- Carcasa de PBT con buena rigidez.
- Diseño sellado apropiado para zonas expuestas.
- Encaje preciso cuando la referencia coincide.
- Permite reparar el cableado sin sustituir el motor de nivelación.
- Coste y volumen inferiores a los de un conjunto completo.
Aspectos mejorables:
- La compatibilidad no debe confirmarse únicamente por el número de pines.
- Puede ser necesario adquirir terminales y retenes por separado.
- El montaje requiere herramienta de crimpado y cierta experiencia.
- No soluciona fallos internos del motor, del mando o del cableado.
- La referencia pertenece a una serie antigua, por lo que conviene revisar cuidadosamente el conector original antes de desmontarlo.
Veredicto del experto
Considero que es una reparación práctica para recuperar una conexión deteriorada en el sistema de nivelación de faros de determinados Honda. La carcasa ofrece un ajuste firme, materiales adecuados y protección suficiente siempre que el sellado y el crimpado se realicen correctamente.
Lo recomendaría cuando el conector original está dañado pero el motor de regulación y el resto del circuito funcionan. No lo instalaría sin comprobar antes el esquema de cables, la referencia 6189-0130, el conector de acoplamiento y el tipo de terminal. Bien montado, es una alternativa razonable al recambio completo; instalado a la ligera, puede convertir una avería visible en un fallo intermitente mucho más difícil de diagnosticar.
