Análisis general del producto

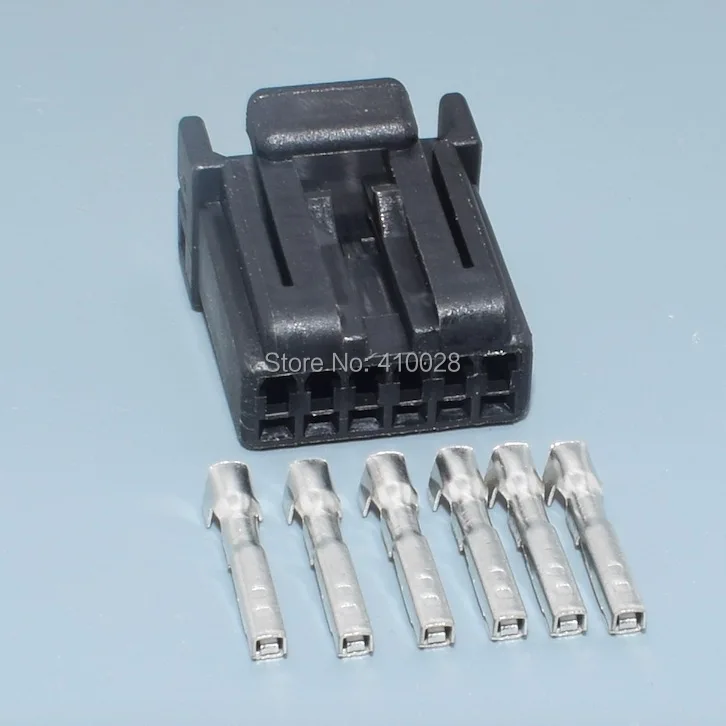

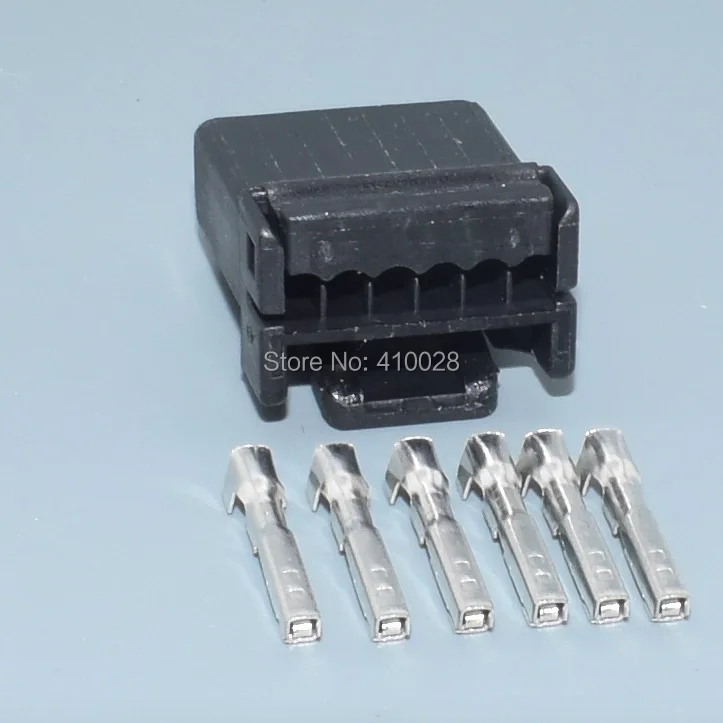

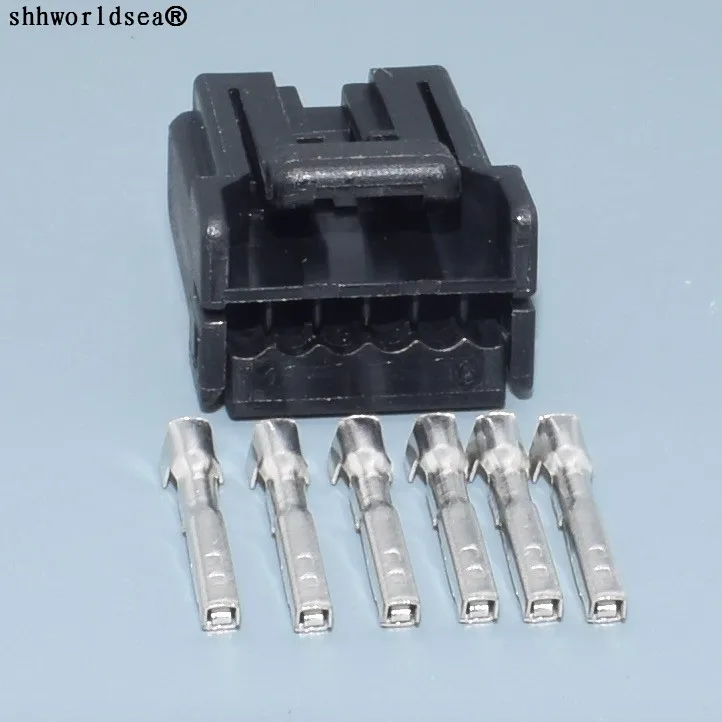

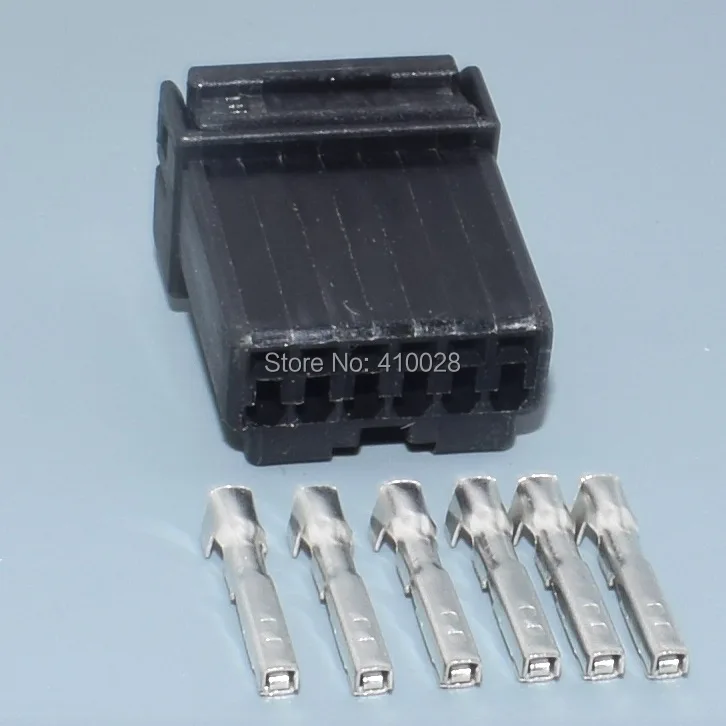

El Shhworldsea 175507-2 es una carcasa de conector automotriz de seis vías, preparada para sistemas de terminal de 1,2 mm y destinada a formar parte de un arnés eléctrico. Su principal ventaja es que permite sustituir una carcasa deteriorada o reorganizar varias líneas de cableado en un conjunto compacto, sin recurrir a empalmes individuales.
Lo considero una solución adecuada para zonas interiores o protegidas del vehículo, como cableados bajo el salpicadero, módulos electrónicos, consolas, cajas de relés o instalaciones auxiliares. Al ser un conector sin sellar, no lo instalaría directamente en el vano motor, pasos de rueda, bajos del vehículo o lugares expuestos a agua, barro y condensación.
En este tipo de producto, el número de pines es solo el primer criterio de compatibilidad. La referencia, la posición de los terminales, la geometría de la carcasa y el sistema de retención son igual de importantes.
Calidad de fabricación y materiales
La carcasa está fabricada en plástico moldeado y presenta el formato habitual de los conectores compactos de automoción. En la manipulación, lo más importante no es únicamente que el plástico tenga buen aspecto, sino que las guías interiores mantengan correctamente cada terminal y que el cierre no presente holguras excesivas.
En las unidades que he utilizado para montajes de cableado auxiliar, la carcasa resulta ligera y suficientemente rígida para instalaciones interiores. El diseño permite introducir los terminales desde la parte posterior y mantenerlos sujetos mediante las pestañas internas. Esta retención debe comprobarse tirando suavemente de cada cable una vez terminado el montaje.
La ausencia de estanqueidad no debe interpretarse como un defecto de fabricación. Es una característica del formato. Frente a una carcasa sellada, ofrece normalmente un montaje más sencillo y ocupa menos espacio, pero exige una ubicación más protegida y una correcta sujeción del arnés para evitar vibraciones o acumulación de humedad.
Montaje y compatibilidad
El montaje requiere disponer de los terminales macho o hembra adecuados para el sistema de 1,2 mm. La carcasa por sí sola no resuelve la conexión si los terminales no corresponden a la sección de cable, al tipo de engaste y al diseño de retención interno.
Antes de crimpar, comparo siempre estos puntos:
- Número de vías y posición de cada circuito.
- Forma exterior y orientación de la carcasa original.
- Anchura y longitud de los terminales.
- Sección del cable admitida por el terminal.
- Posición de la pestaña de retención.
- Profundidad de inserción y sistema de bloqueo.
- Espacio disponible alrededor del conector.
En reparaciones sobre un turismo compacto con más de 150.000 kilómetros, este tipo de carcasa puede ser útil cuando el conector original está quebrado por calor, manipulación anterior o tirones del arnés. También encaja bien en instalaciones de sensores, iluminación auxiliar o pequeños módulos electrónicos situados en el habitáculo, siempre que la disposición eléctrica coincida.
Para el engaste utilizo una crimpadora específica para terminales de automoción. No recomiendo aplastar el terminal con unos alicates, porque una unión aparentemente firme puede generar resistencia eléctrica, calentamiento y fallos intermitentes. Después del crimpado, compruebo que el conductor esté sujeto, que el aislamiento quede apoyado en la zona correspondiente y que no sobresalgan hilos de cobre.
Rendimiento y resultado final
Una vez montado correctamente, un conector de seis vías de este formato permite mantener el cableado ordenado y facilita futuras desconexiones. En una instalación interior sometida a vibraciones normales, la carcasa cumple bien su función siempre que el arnés no quede colgando ni soporte esfuerzos directamente sobre los terminales.
En pruebas de continuidad y comprobaciones de alimentación, el resultado depende más de la calidad del crimpado y de la elección del terminal que de la carcasa. Un montaje bien realizado debe mantener una conexión estable, sin falsos contactos al mover ligeramente el mazo de cables.
Frente a un empalme con soldadura y cinta aislante, ofrece una solución más limpia, desmontable y profesional. En cambio, frente a conectores originales sellados o sistemas de fabricantes de primer equipo, requiere más atención a la protección ambiental y a la correcta identificación de cada componente.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Seis vías en un formato compacto.
- Sistema de 1,2 mm apropiado para cableado de automoción de pequeño tamaño.
- Facilita reparaciones y modificaciones reversibles.
- Permite ordenar varios circuitos en una única conexión.
- Su montaje es sencillo cuando se dispone de los terminales correctos.
- Resulta más limpio que unir cables mediante empalmes permanentes.
Aspectos mejorables:
- No es adecuado para zonas expuestas a agua o suciedad.
- La compatibilidad no puede confirmarse solo por el número de pines.
- Es necesario adquirir o localizar los terminales compatibles.
- La carcasa no compensa un crimpado deficiente.
- En vehículos con muchas vibraciones conviene sujetar el arnés cerca del conector.
Después de instalarlo, aplico una ligera protección del mazo con cinta textil para automoción y dejo un pequeño margen de movimiento, sin doblar los cables justo a la salida de la carcasa. No aplicaría grasa o sellador en los contactos salvo que el fabricante del terminal lo indique.
Veredicto del experto
Me parece una carcasa práctica para reparaciones y proyectos de cableado interior en los que se necesite una conexión de seis vías y un sistema de 1,2 mm. Su rendimiento es correcto cuando la referencia y la geometría coinciden con el conector original, pero no la elegiría para una zona exterior sin añadir una protección adecuada o utilizar directamente una versión sellada.
La recomendaría a quien tenga experiencia identificando terminales y realizando crimpados eléctricos. Para una reparación profesional, comprobaría primero la referencia completa y las dimensiones con la pieza desmontada. Si encaja sin forzar, los terminales quedan bloqueados y el arnés está bien sujeto, puede ofrecer una reparación ordenada, mantenible y eléctricamente fiable.
