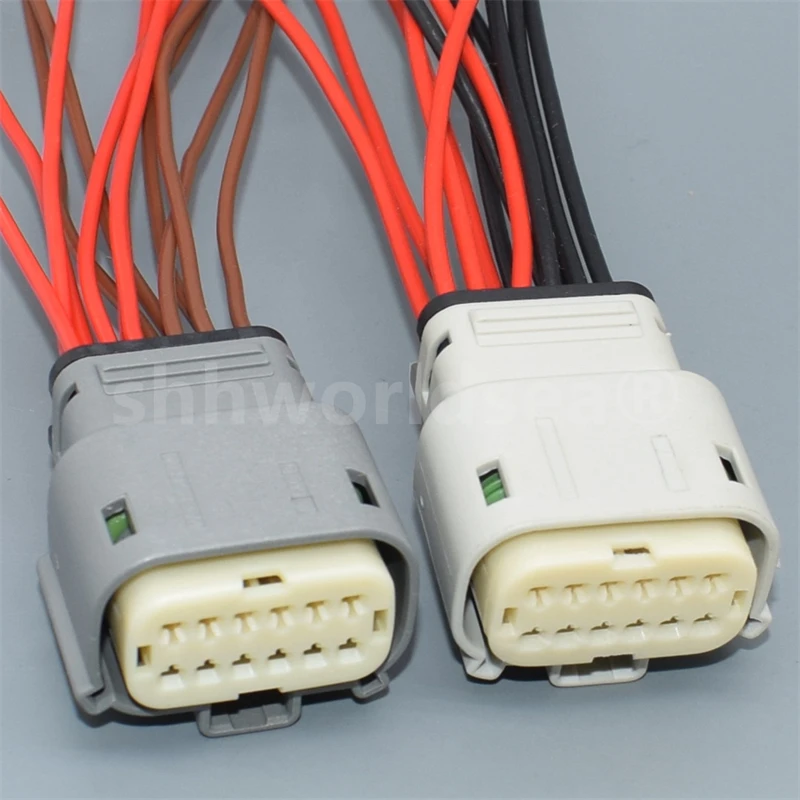

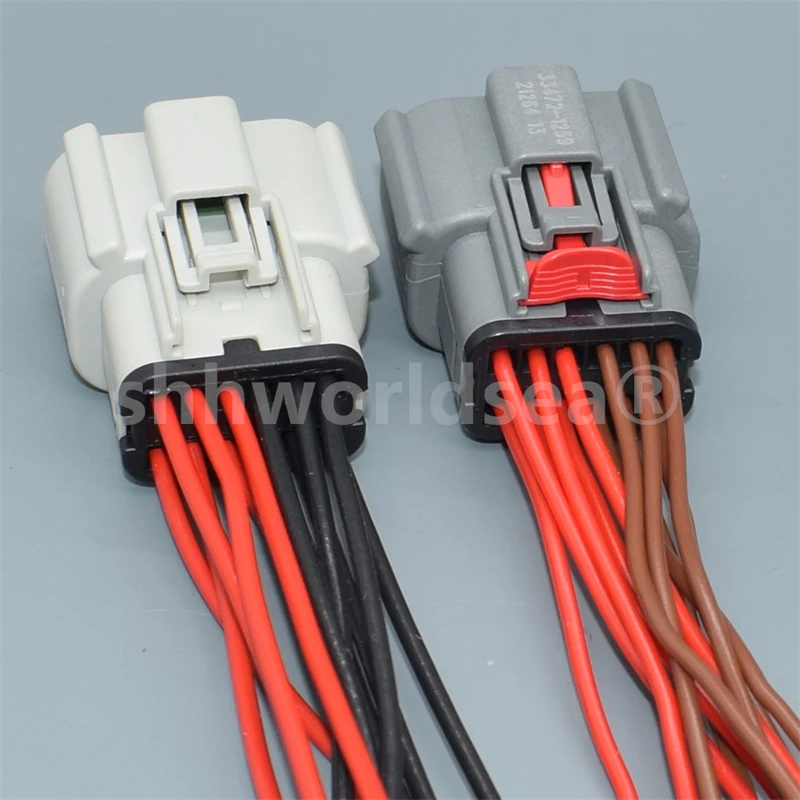

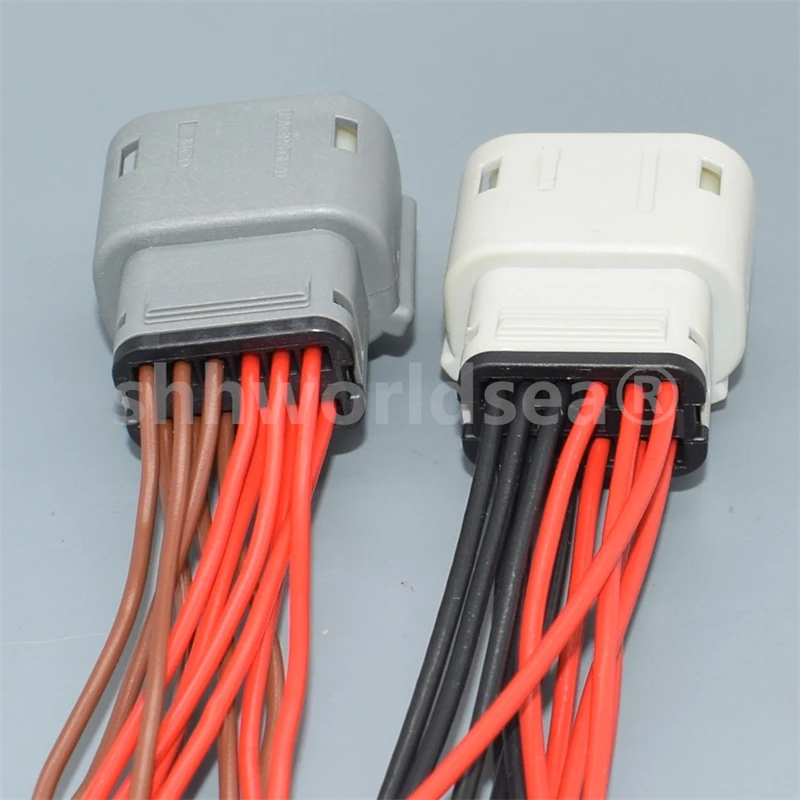

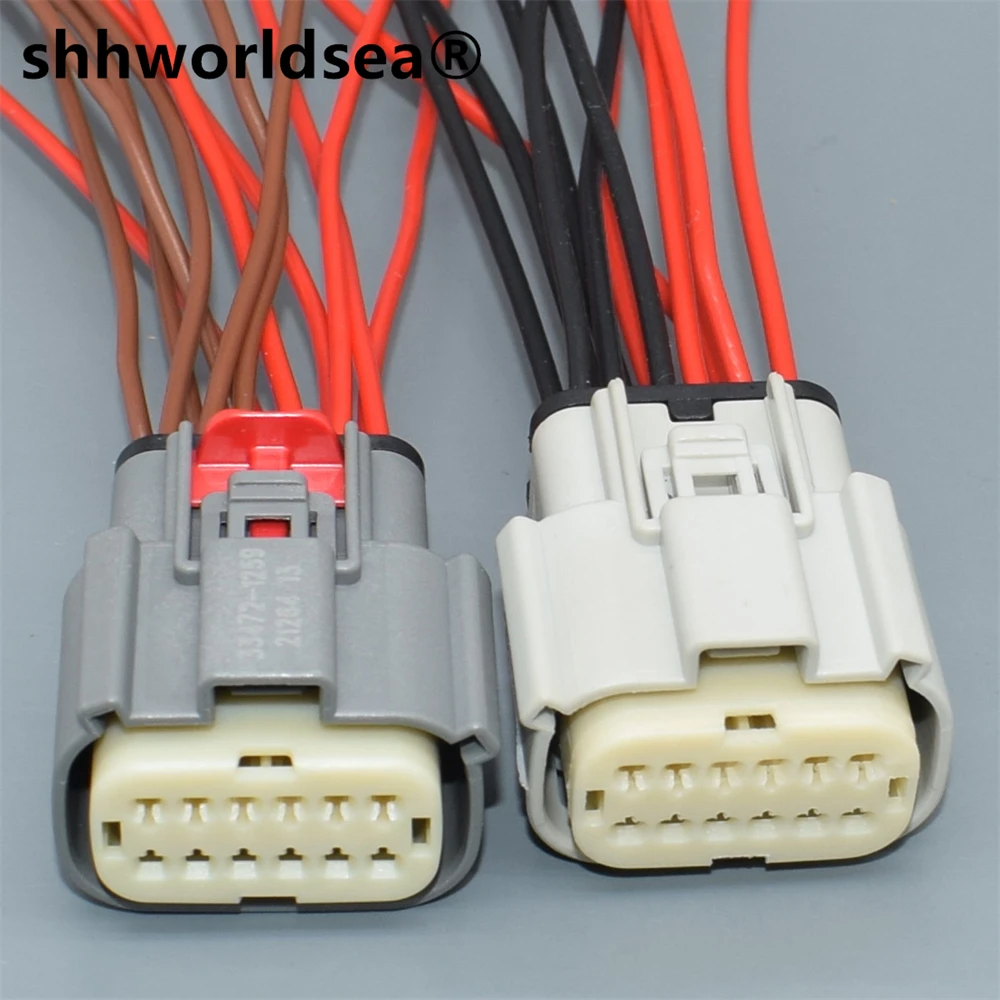

Shhworldsea 33472-1259 arnés de cableado para faros

Análisis general del producto

Este tipo de arnés de cableado de 12 pines para faros está pensado para sustituir el “punto débil” típico del conjunto: el conector cuando se ha sulfatado por humedad, aparece holgura por calor o directamente se agrieta el sellado y empieza a entrar agua. En faros modernos, donde hay desde contactos de baja hasta señales de funciones auxiliares, lo que más suele fallar no es el filamento ni el driver, sino la continuidad eléctrica en el conector: un contacto que “se queda a medias” produce parpadeos, caídas de intensidad o fallos intermitentes difíciles de diagnosticar.

En mi práctica habitual, cuando el problema está localizado en el conector del faro y no en el cableado del chasis, este formato de reparación directa (pigtail/arnés con el mismo número de vías) marca la diferencia frente a “empalmar por fuera”. La clave aquí es que recuperas un acoplamiento con geometría y orden de contactos coherentes, y eso reduce muchísimo los errores típicos de montaje improvisado.

Calidad de fabricación y materiales

Me gusta porque este tipo de terminales suele pertenecer a familias de conectores automoción mat-sealed (sellado por junta en el propio alojamiento) y con carcasa de resina. En la gama de la referencia 33472 se ve precisamente que estamos ante un conector de 12 circuitos con carcasa de resina (SPS/nylon) y rango operativo amplio, compatible con las condiciones de temperatura que sufre un faro en servicio: golpes térmicos, radiación y ciclos de encendido/apagado. Además, ese tipo de conectores contempla codificados de alojamiento (keying) entre variantes, que ayuda a que no metas un acoplamiento “equivocado” aunque alguien lo intente por prisa.

En la práctica, esa combinación se traduce en dos beneficios reales: menor riesgo de entrada de humedad en la zona de contacto y mejor estabilidad mecánica del acoplamiento (menos holgura con el tiempo). Donde estos conectores se notan de verdad es cuando el coche ha estado temporadas con lluvia, lavados a presión cerca del faro o trayectos donde el compartimento delantero se calienta mucho y luego enfría rápido.

Montaje y compatibilidad

Aquí soy muy estricto: la compatibilidad manda. Si el faro emplea el conector de 12 vías asociado a la familia 33472, lo correcto es que el arnés encaje por patrón de contactos y codificado del alojamiento. En los esquemas de la familia 33472 existen opciones de keying distintas (por ejemplo, variantes dentro del propio 3347212xx), así que si por error montas un “parecido” pero con codificado diferente, te puedes encontrar con dos problemas: o no cierra bien, o cierra pero no corresponde la asignación de vías tal como la central espera.

En montaje, el flujo de trabajo que mejor resultado me da es este:

1. Desmontaje del faro y acceso al conector sin forzar el arnés. En muchos coches, el faro se mueve solo lo justo; si tiras del cableado, rompes la alimentación secundaria y ya no es “reparación”, es ampliar el problema.
2. Retirar el conector viejo eliminando la sección dañada hasta llegar a cable sano. Si dejas cobre oxidado, el nuevo arnés solo hará visible el fallo a los pocos meses.
3. Crimpar con herramienta de terminales adecuada (no una crimp genérica). El crimpeo tiene que quedar firme y con control de la calidad de engarce; si aplastas de más o haces un crimpeo “flojo”, la resistencia de contacto sube con temperatura.
4. Sellar y proteger: cuando hay mat-seal, es obligatorio mantener el juego y la posición de las juntas. Si se queda un cable mal guiado o un guardapolvos fuera de sitio, pierdes el sentido de la reparación.
5. Tras el montaje, una prueba de continuidad y de consumo (mínimo funcional): luz baja/alta y cualquier función asociada a esas vías. Así descartas inversión de terminales o una vía sin contacto.

Respecto al calibre, que trabajen conductores de alrededor de 1,0 mm² suele encajar con circuitos de iluminación donde el faro no demanda secciones descomunales, y es una medida adecuada para minimizar pérdidas sin convertir el arnés en algo rígido. En cualquier caso, si en el coche original el calibre de los cables era diferente, yo no lo ignoraría: lo sensato es conservar la sección original en el tramo que quede empalmado o reparado.

Rendimiento y resultado final

El “rendimiento” aquí no es velocidad ni potencia; es fiabilidad eléctrica bajo carga y ciclos térmicos. Cuando montas un pigtail bien cerrado con su correcta alineación de pines, normalmente notas:

• Menos parpadeos o “bajadas” de intensidad al pisar baches o al mover el faro (mecánica + contacto).
• Menos fallos intermitentes que reaparecen tras lluvia o tras días de humedad.
• Mejor estabilidad de voltaje en el faro, porque reduces el riesgo de microcortes por oxidación en el punto de contacto.

En coches con historial de humedad en el vano delantero (por ejemplo, tras inviernos duros o lavados agresivos), he visto que el cambio se traduce en que el fallo deja de “aparecer y desaparecer” y pasa a ser un comportamiento estable: o está bien o directamente queda corregido en el momento.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Reparación directa y ordenada: al ir con 12 vías, mantienes la lógica del conector y evitas cablear “a ojo”.
• Conector automoción sellado: el mat-seal y el diseño para temperatura ayudan a que el problema no vuelva por el mismo sitio.
• Codificado por variantes: reduce el riesgo de montaje incorrecto si se compra la referencia adecuada.

Aspectos mejorables

• Montaje dependiente de una buena crimpadora: si se instala con herramientas incorrectas, el conector por sí solo no arregla un mal engarce.
• Necesidad de inspección del cableado previo: si el fallo era más amplio (cables del chasis ya fatigados), este arnés puede dejar fuera la raíz del problema y el síntoma reaparecerá en otro tramo.
• Protección contra humedad residual: cuando el fallo viene de oxidación, conviene revisar que no haya agua alojada en el faro o drenajes obstruidos; si no, el nuevo conector trabaja contra el mismo ambiente.

Veredicto del experto

Para mí, este arnés de reparación de faro con 12 pines es una de las soluciones más sensatas cuando el diagnóstico apunta al conector y no al faro completo. Su valor real está en que recupera un acoplamiento con comportamiento de automoción (sellado, materiales y codificado), y eso se nota en estabilidad eléctrica y en la reducción de fallos intermitentes típicos por humedad y calor. Mi consejo final: compra la variante correcta por referencia y codificado, monta con crimpeo de calidad y haz comprobación funcional al terminar; así es cuando de verdad se convierte en una reparación “de una vez”, no en un parche que vuelve a fallar por el mismo motivo.
