Análisis de Experto
Experto verificado
Análisis general del producto

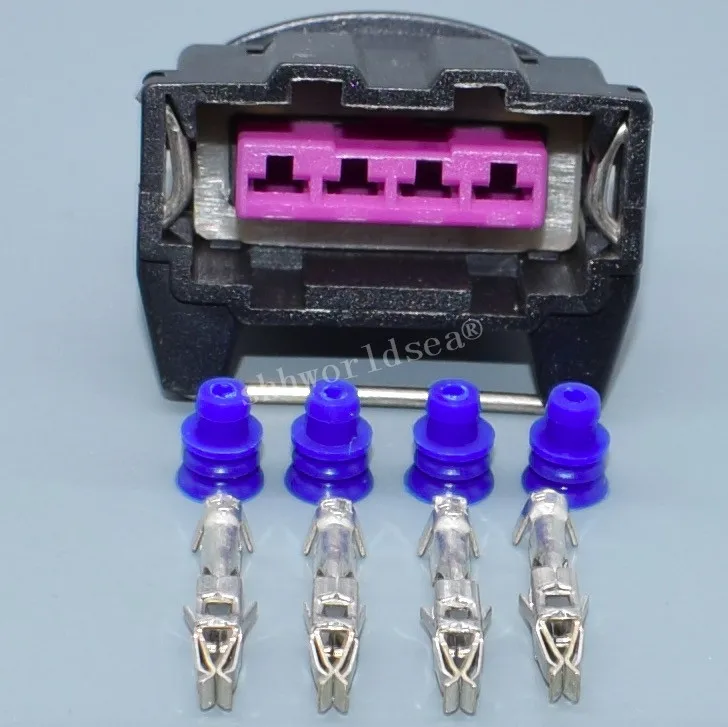

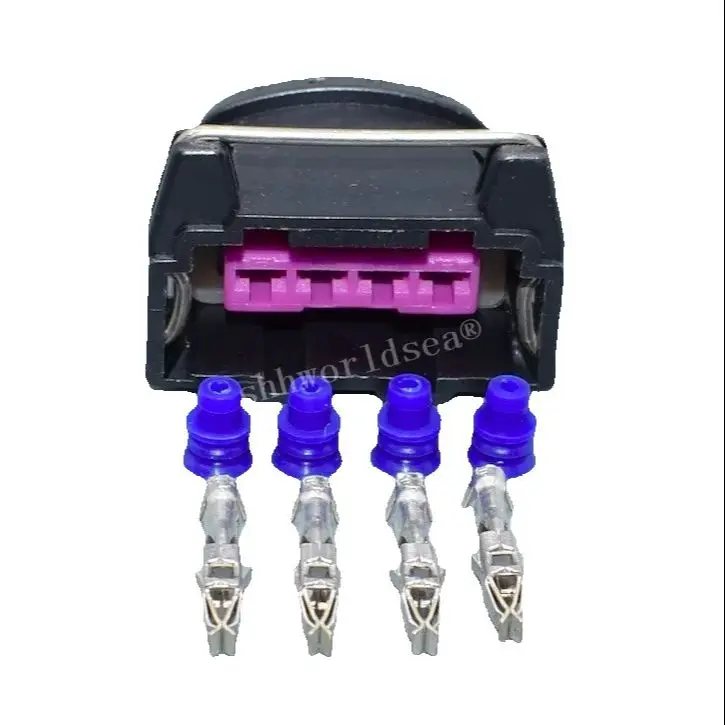

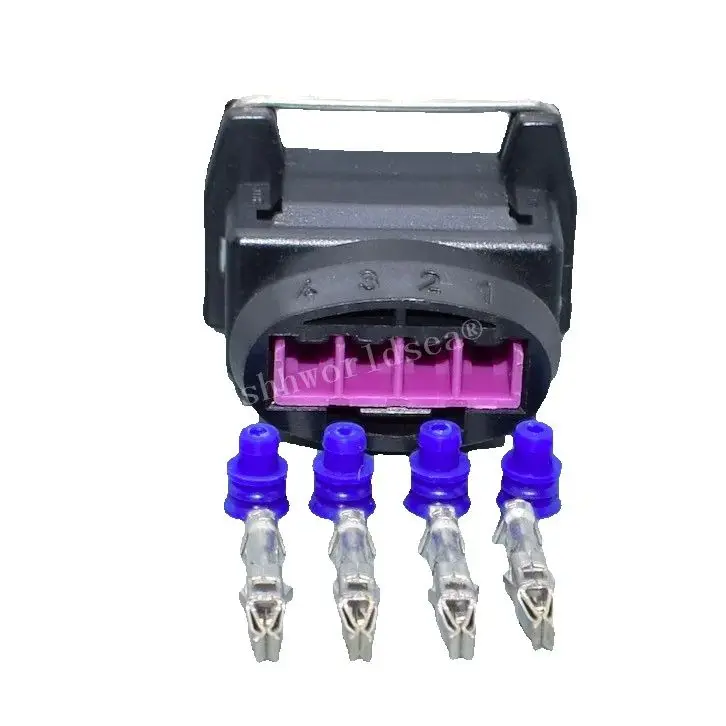

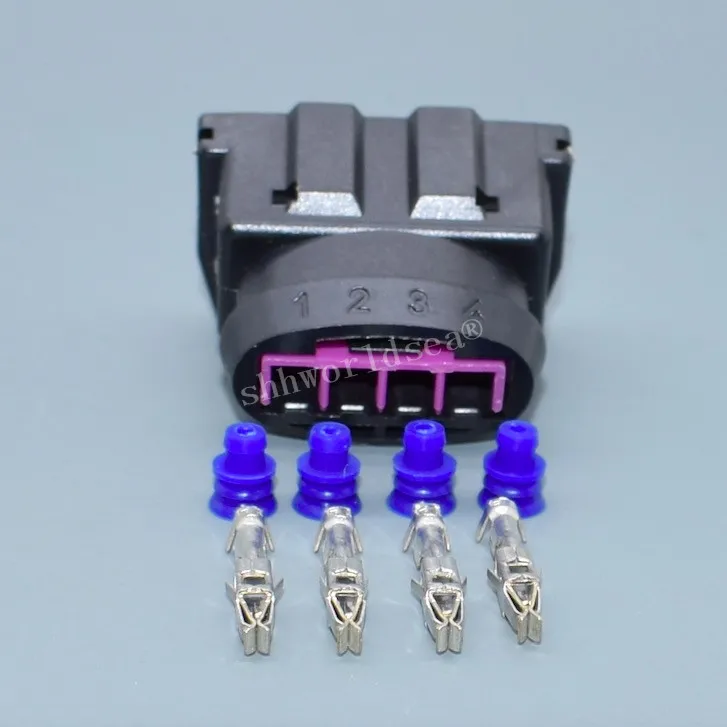

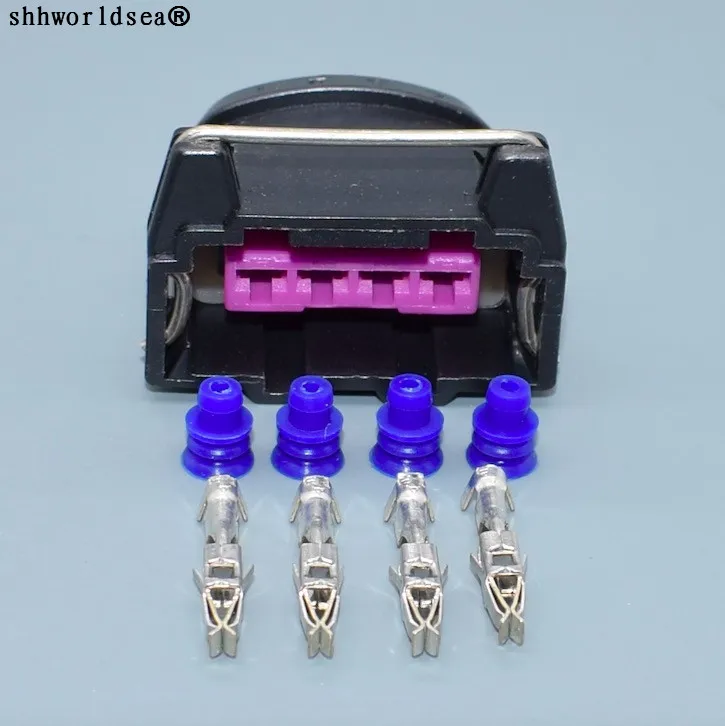

En instalaciones de gestión electrónica de motor he trabajado con numerosos conectores EV1 y derivados, y este formato de 4 pines hembra con terminales de 3,5 mm responde a una solución muy habitual para sensores y actuadores de automoción. Es un componente sencillo, pero en este tipo de piezas la calidad real se aprecia más en los detalles de ajuste, estanqueidad y retención eléctrica que en su aspecto exterior.
La alimentación nominal de 12 V DC lo sitúa claramente dentro de aplicaciones habituales de automoción. El rango térmico aproximado de -40 °C a 85 °C también resulta razonable para cableados ubicados en zonas del vano motor que no estén sometidas directamente a fuentes intensas de calor, como colectores de escape, turbocompresores o determinadas zonas próximas al catalizador.
Mi valoración técnica es positiva para reparaciones de cableado, sustituciones de conectores deteriorados y montajes de accesorios compatibles, siempre que la geometría del alojamiento y la asignación de pines coincidan exactamente con la aplicación.
Calidad de fabricación y materiales
En un conector de este tipo presto especial atención a tres elementos: cuerpo plástico, terminales metálicos y sistema de sellado. El cuerpo debe mantener su rigidez después de varios ciclos de conexión y desconexión, sin holguras que permitan que los terminales retrocedan al enchufarlo.
Los terminales de 3,5 mm requieren una crimpadora adecuada. No recomiendo improvisar con alicates, porque una unión aparentemente firme puede presentar una resistencia de contacto superior a la deseable o terminar aflojándose por vibraciones. En automoción, una mala crimpadura puede provocar fallos intermitentes bastante más difíciles de diagnosticar que una interrupción completa.
La protección frente a humedad y polvo es otro punto relevante. En una instalación exterior o dentro del vano motor, el sellado del cable resulta tan importante como el propio conector. No basta con que el cuerpo sea resistente al agua: si el retén individual del conductor queda mal colocado, la humedad puede avanzar por el interior y terminar afectando al terminal.
Montaje y compatibilidad
El montaje de un EV1 de 4 pines es sencillo si se dispone de los terminales, retenes y herramienta de crimpado adecuados. Antes de cerrar definitivamente el conector, yo compruebo siempre la posición de cada terminal y la correspondencia exacta de los cuatro circuitos. El número de pines por sí solo no garantiza compatibilidad eléctrica.
También conviene comparar el conector original físicamente: anchura, guías, pestaña de bloqueo, profundidad de los terminales y posición de los retenes. Un conector que aparentemente encaja puede no proporcionar una presión de contacto correcta si la geometría interna no es exactamente la apropiada.
En reparaciones de vehículos con bastantes kilómetros, prefiero cortar el cable hasta encontrar cobre limpio antes de crimpar el terminal nuevo. Si existe sulfatación cerca del antiguo conector, montar uno nuevo sobre el mismo tramo contaminado solo retrasa el problema.
Rendimiento y resultado final
En este tipo de componente, el rendimiento no se mide por una ganancia de potencia ni por una modificación perceptible del comportamiento del vehículo. Lo importante es conseguir continuidad eléctrica estable, baja resistencia de contacto y una conexión mecánicamente segura.
En cableados sometidos a vibraciones, temperatura y humedad, un buen montaje debería conservar el contacto sin movimientos apreciables de los terminales. También considero importante dejar suficiente holgura en el mazo para que el conector no trabaje permanentemente sometido a tracción.
El margen térmico indicado resulta adecuado para numerosas zonas convencionales del compartimento motor, aunque yo evitaría instalarlo deliberadamente pegado a componentes que generen temperaturas elevadas. Si el recorrido original pasa cerca del escape, conviene respetar las protecciones térmicas y las grapas del fabricante.
Frente a soluciones universales de menor calidad, un conector correctamente especificado para la aplicación tiene la ventaja de mantener mejor la retención mecánica y facilitar futuras intervenciones. La diferencia suele aparecer con el tiempo, especialmente en vehículos que circulan con lluvia, polvo o fuertes vibraciones.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
Formato de 4 pines, apropiado para numerosas aplicaciones de sensores y actuadores.
Terminales de 3,5 mm, con una sección suficientemente manejable para realizar una reparación correctamente crimpada.
Funcionamiento previsto a 12 V DC, adecuado para instalaciones eléctricas convencionales de automoción.
Rango térmico aproximado de -40 °C a 85 °C.
Protección frente a humedad y polvo, especialmente útil en compartimentos del motor.
Sustitución sencilla cuando el conector original está quebradizo, sulfatado o presenta holguras.
Aspectos mejorables o que requieren atención:
La compatibilidad no debe determinarse únicamente por el número de pines o por el aspecto exterior.
Los terminales requieren una crimpadura precisa; una herramienta inadecuada puede comprometer la fiabilidad.
El rango de 85 °C obliga a prestar atención a la ubicación cuando existe proximidad con fuentes importantes de calor.
La estanqueidad final depende también del montaje correcto de los retenes y del diámetro adecuado del cable.
Antes de sustituirlo, conviene verificar el esquema eléctrico para no intercambiar alimentación, masa o señales.
Veredicto del experto
Considero este tipo de conector una solución práctica para reparaciones de cableado y sustitución de conectores EV1 compatibles, siempre que se confirme previamente la correspondencia mecánica y eléctrica. No es una pieza en la que convenga valorar únicamente el precio: la calidad del crimpado, el bloqueo de los terminales y la estanqueidad determinarán buena parte de su fiabilidad a largo plazo.
Mi recomendación de montaje es sencilla: desconectar la batería cuando el procedimiento del vehículo lo requiera, identificar los cuatro circuitos antes de desmontar el conector antiguo, conservar el orden original de los cables y realizar las crimps con una herramienta específica. Después, hay que comprobar que cada terminal queda completamente retenido tirando suavemente del conductor y asegurarse de que ningún retén queda pellizcado.
Para una reparación bien ejecutada, este formato tiene sentido y puede ofrecer una conexión duradera. El punto crítico no está tanto en conectar cuatro cables como en conseguir que esa unión siga siendo eléctrica y mecánicamente estable después de miles de kilómetros, ciclos térmicos, vibraciones y exposición a humedad.
