Análisis general del producto

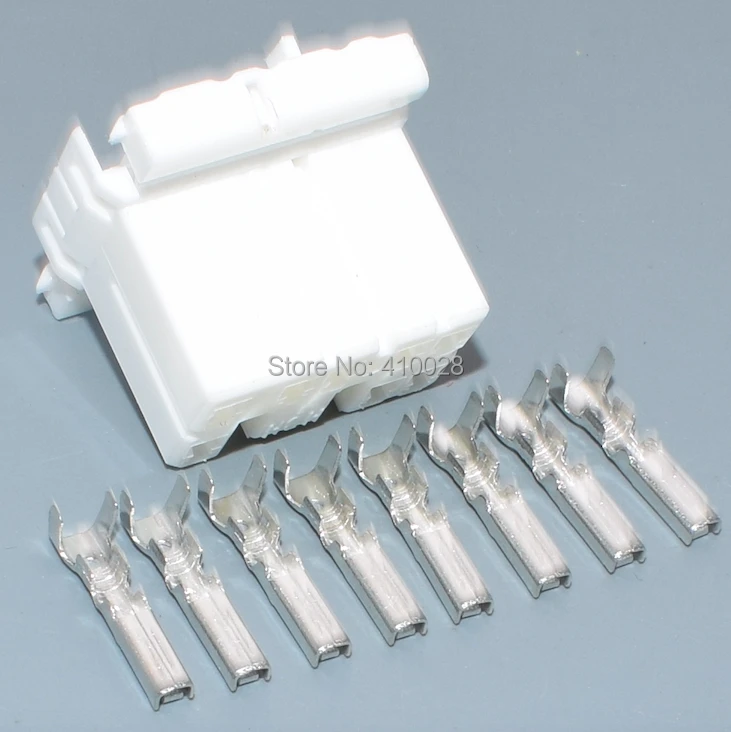

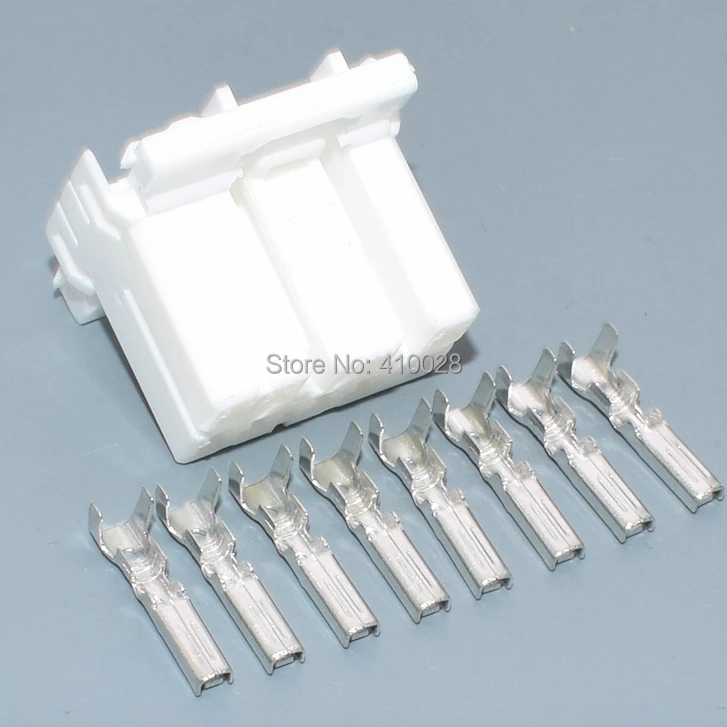

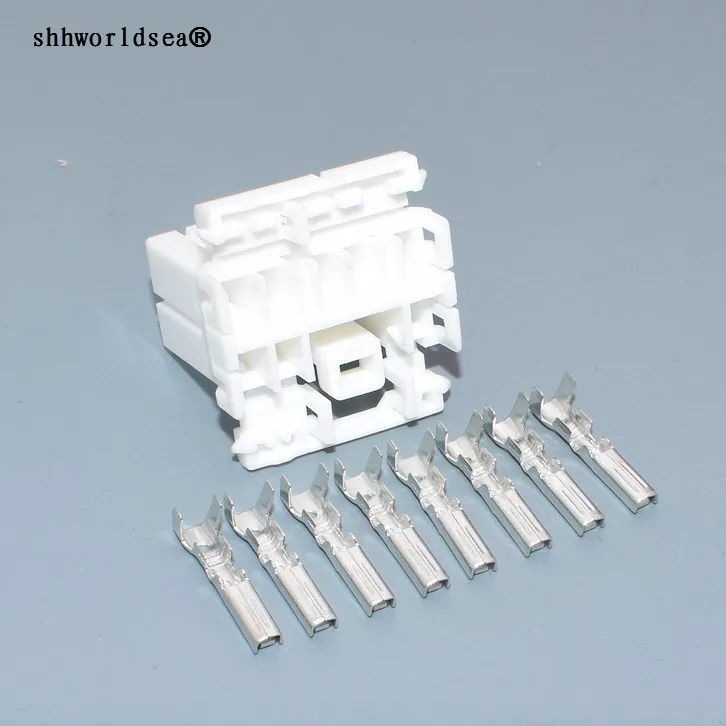

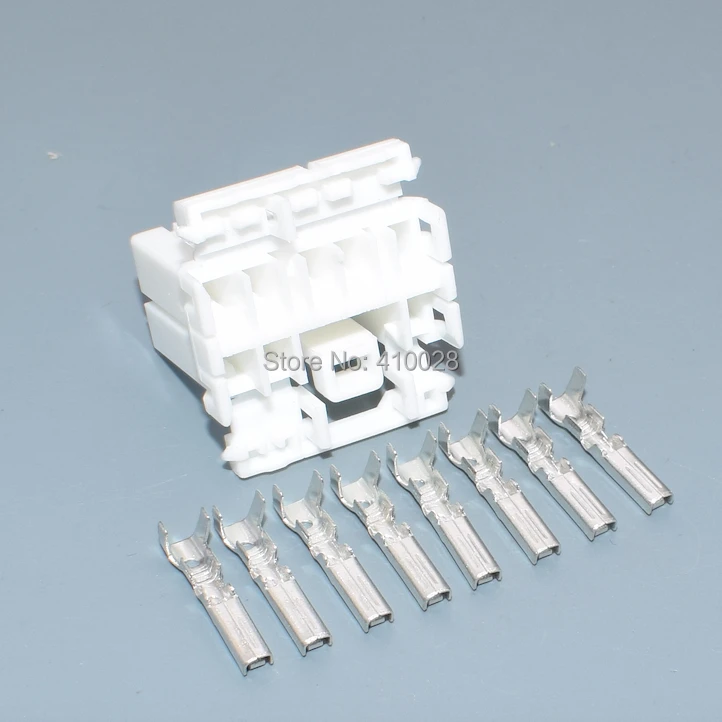

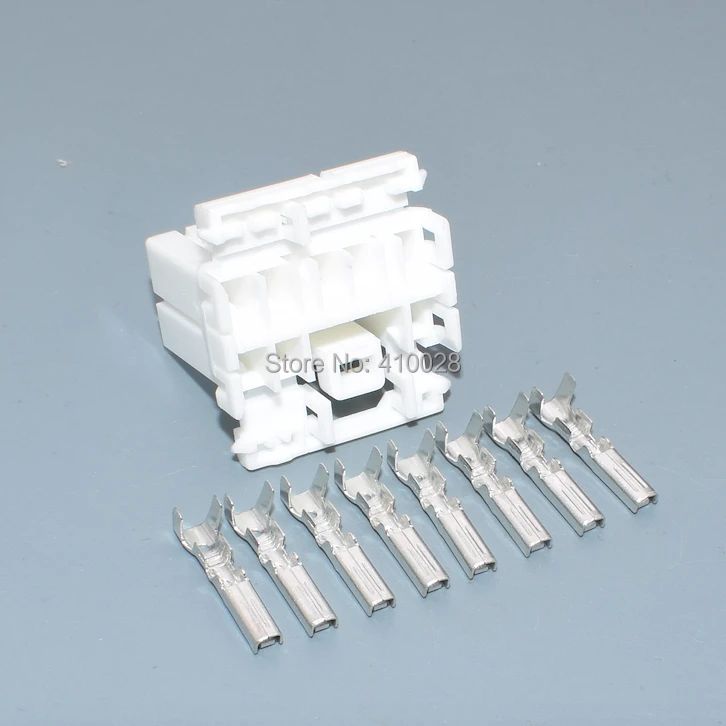

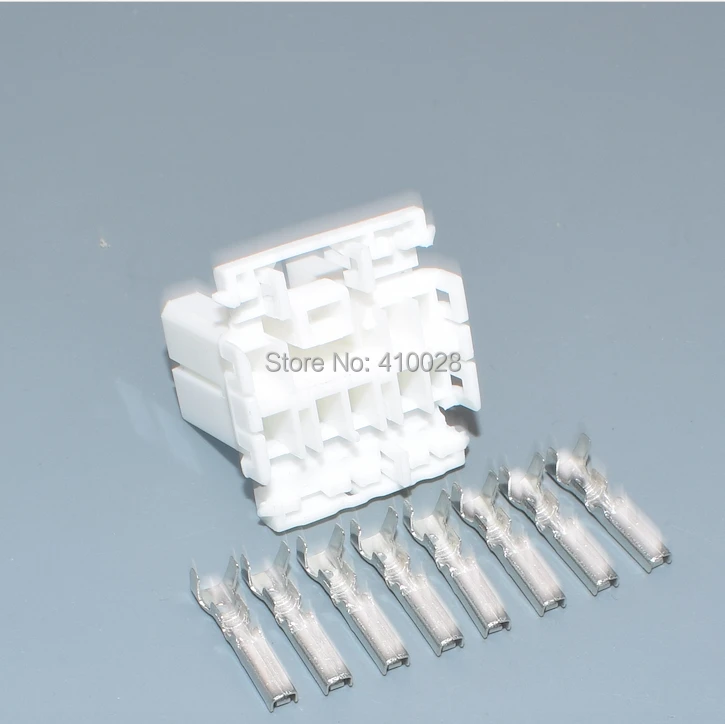

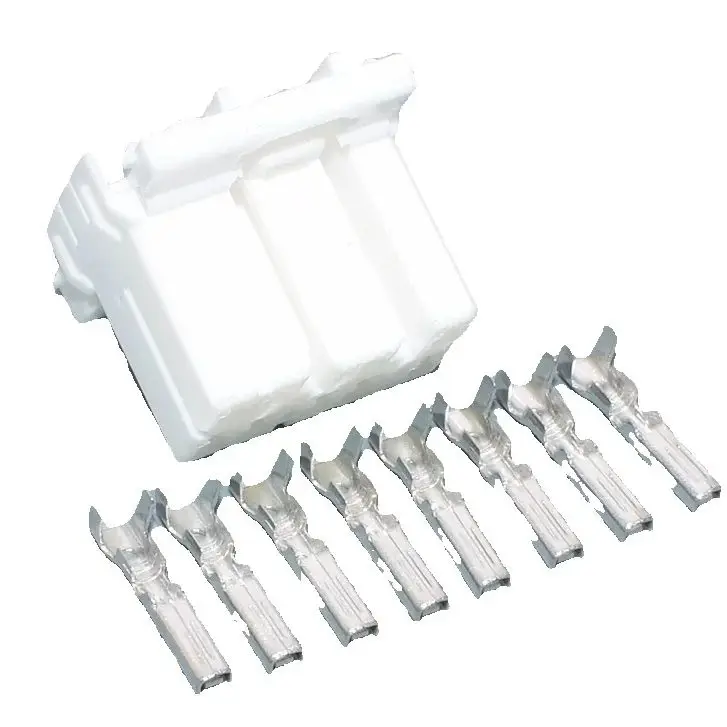

He utilizado esta carcasa en reparaciones de arneses donde el conector original estaba agrietado, presentaba holgura o había sufrido un tiron sobre los cables. La referencia 173850-1 corresponde a una carcasa de ocho posiciones del sistema MULTILOCK 070, de montaje suspendido sobre cable y con dos filas de contactos. No es un conector universal: su ventaja aparece cuando la pieza original coincide realmente en geometria, enclavamientos y posicion de terminales.
En la practica, resulta una solucion interesante para recuperar un ramal sin sustituir todo el cableado. Es especialmente util en reparaciones de instalaciones auxiliares, cableados de carroceria y conexiones de señal donde el coste o la dificultad de reemplazar el arnes completo no esta justificado. La carcasa se suministra como alojamiento, por lo que los terminales metalicos deben adquirirse por separado cuando no se reutilizan los originales.
Calidad de fabricacion y materiales
El cuerpo esta fabricado en PBT, un plastico habitual en conectores de automocion por su rigidez dimensional y su mejor comportamiento frente a temperatura y agentes quimicos que otros plasticos de uso general. En las unidades que he manejado, la carcasa presentaba un acabado uniforme, sin rebabas importantes en las guias ni deformaciones visibles en las ventanas de los terminales.
La rigidez es adecuada para un conector de este tamaño. No conviene confundirla con una pieza blanda o provisional: las paredes mantienen bien la geometria al insertar los contactos y la pestaña de cierre ofrece una retencion clara cuando ambas mitades estan correctamente enfrentadas. El sistema esta planteado para contactos hembra y dispone de cierre de enganche, mientras que la retencion de los terminales depende de que el crimpado y la insercion se hayan realizado correctamente.
Su formato compacto permite trabajar en zonas con poco espacio, aunque las dos filas exigen prestar mucha atencion al orden de los cables. La carcasa no incorpora proteccion estanca, por lo que no la considero apropiada para zonas expuestas directamente a agua, barro o salpicaduras si no se añade una proteccion externa adecuada.
Montaje y compatibilidad
El montaje no es complicado, pero requiere mas precision que fuerza. Antes de desmontar el conector viejo, marco cada cable con una numeracion y fotografio la orientacion del cierre. Despues compruebo que los terminales tengan la misma anchura, longitud de retencion y posicion de pestaña. No basta con que entren fisicamente: un terminal incorrecto puede quedar sujeto de forma parcial y provocar una averia intermitente.
En una instalacion realizada sobre un Seat Leon 1P con mas de 210.000 kilometros, aproveche los terminales originales porque estaban limpios y sin perdida de tension. La carcasa encajo correctamente despues de verificar la disposicion de las dos filas, pero tuve que extraer los contactos con una herramienta fina y sin tirar de los cables. Tras el montaje, comprobe continuidad en los ocho circuitos y realice una prueba de movimiento sobre el ramal. No aparecieron cortes ni falsos contactos.
En otro caso, sobre un vehiculo compacto utilizado para desplazamientos diarios y con cerca de 180.000 kilometros, sustitui tambien varios terminales que mostraban oxidacion superficial. El resultado fue mas fiable que reutilizar contactos fatigados. Para este trabajo es imprescindible emplear una crimpadora adecuada; aplastar el terminal con unos alicates puede dejar una union aparentemente firme, pero con una resistencia electrica y una retencion mecanica deficientes.
Rendimiento y resultado final
Una vez montada, la carcasa cumple bien su funcion: mantiene alineados los ocho contactos, facilita el acoplamiento y evita que los terminales queden expuestos a roces accidentales. En las pruebas de continuidad y durante la manipulacion normal del arnes, el cierre permanecio estable.
La temperatura de trabajo publicada para esta familia se situa entre -30 y 105 grados, un margen razonable para muchas aplicaciones de cableado de habitaculo y carroceria, aunque no debe extrapolarse automaticamente a zonas de motor sometidas a calor intenso. Tampoco la utilizaria para circuitos de potencia sin confirmar previamente que los terminales elegidos y la seccion del cable son adecuados para la corriente prevista.
Frente a carcasas genericas de ocho pines, esta pieza ofrece una geometria mas precisa cuando coincide con el sistema original. La alternativa generica puede ser mas barata, pero suele exigir adaptar terminales, modificar soportes o aceptar un cierre menos consistente. En cambio, una carcasa original del fabricante del sistema proporciona una identificacion mas clara y una mayor seguridad dimensional, aunque normalmente tiene un coste superior y puede venderse en cantidades minimas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Buena rigidez del cuerpo de PBT.
- Ocho alojamientos distribuidos en dos filas.
- Cierre mecanico claro y facil de comprobar.
- Formato compacto para reparaciones de arneses.
- Permite sustituir solo la carcasa dañada.
- Compatible con contactos de crimpado del sistema correspondiente.
Aspectos mejorables:
- No incluye necesariamente terminales, cables ni sellos.
- La referencia por si sola no garantiza la compatibilidad con un vehiculo concreto.
- La ausencia de estanqueidad limita su uso en zonas muy expuestas.
- La identificacion de los cables puede resultar laboriosa por la configuracion en dos filas.
- Es necesario disponer de herramienta de extraccion y crimpado apropiada.
Veredicto del experto
Considero que es una buena carcasa de sustitucion para quien tenga identificada la referencia y pueda confirmar que el conector original pertenece a la misma familia. No la compraria basandome unicamente en que tiene ocho pines: antes compararia la forma exterior, el paso entre contactos, la posicion de las guias, el tipo de cierre y las dimensiones.
Bien instalada, con terminales correctos y un crimpado profesional, ofrece una reparacion limpia y duradera. Su punto mas importante no es el numero de pines, sino la coincidencia exacta con el sistema MULTILOCK 070. Para un taller o aficionado que trabaje habitualmente con arneses electricos, resulta una pieza practica; para una reparacion improvisada sin comprobacion previa, puede acabar provocando mas problemas que soluciones.
