Análisis general del producto
He trabajado con conectores sellados de 16 vías en reparaciones de mazos, instalaciones de iluminación auxiliar y sustituciones de conectores deteriorados por humedad. Este formato resulta práctico cuando hay que mantener varios circuitos agrupados en una única unión desmontable, especialmente en zonas del vehículo donde una regleta o una unión de cables encintada acabaría expuesta a vibraciones, agua y suciedad.
El principal valor de este conjunto está en combinar una carcasa multipin con terminales independientes. Permite rehacer un tramo del cableado sin recurrir a empalmes improvisados y facilita futuras intervenciones. No lo considero un conector universal: la referencia exacta, la geometría de la carcasa, la posición de los terminales y el sistema de retención deben coincidir con la instalación original.
Las referencias 1-1564337-1, 1-1564528-1 y 1-1564407-1 aparecen asociadas a distintas piezas del conjunto de conexión, por lo que no conviene comprarlas o sustituirlas indistintamente sin comparar físicamente el conector macho, la hembra y los terminales. En catálogos de proveedores también se identifican variantes con diferencias en género, carcasa y disposición de contactos.
Calidad de fabricación y materiales

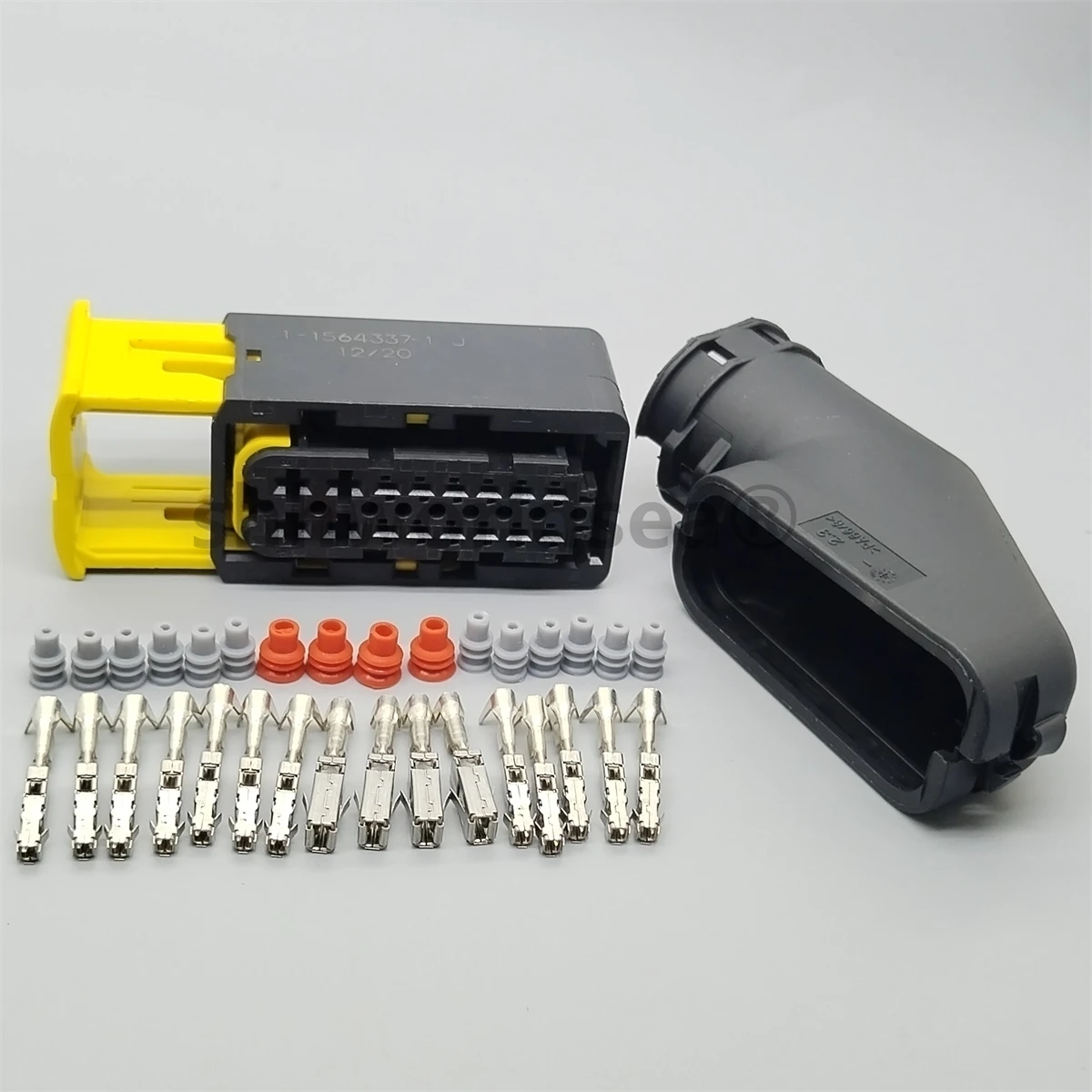

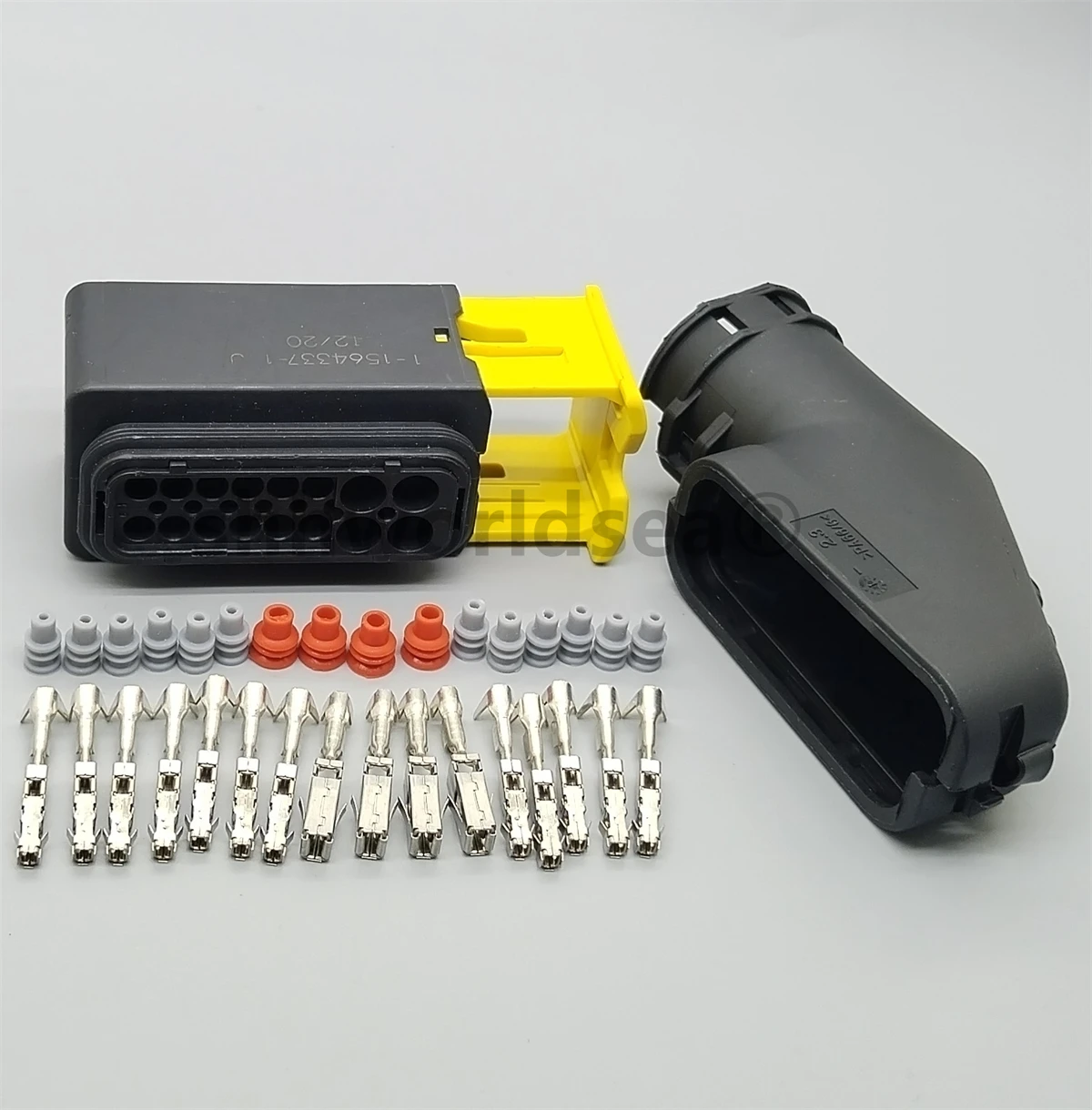

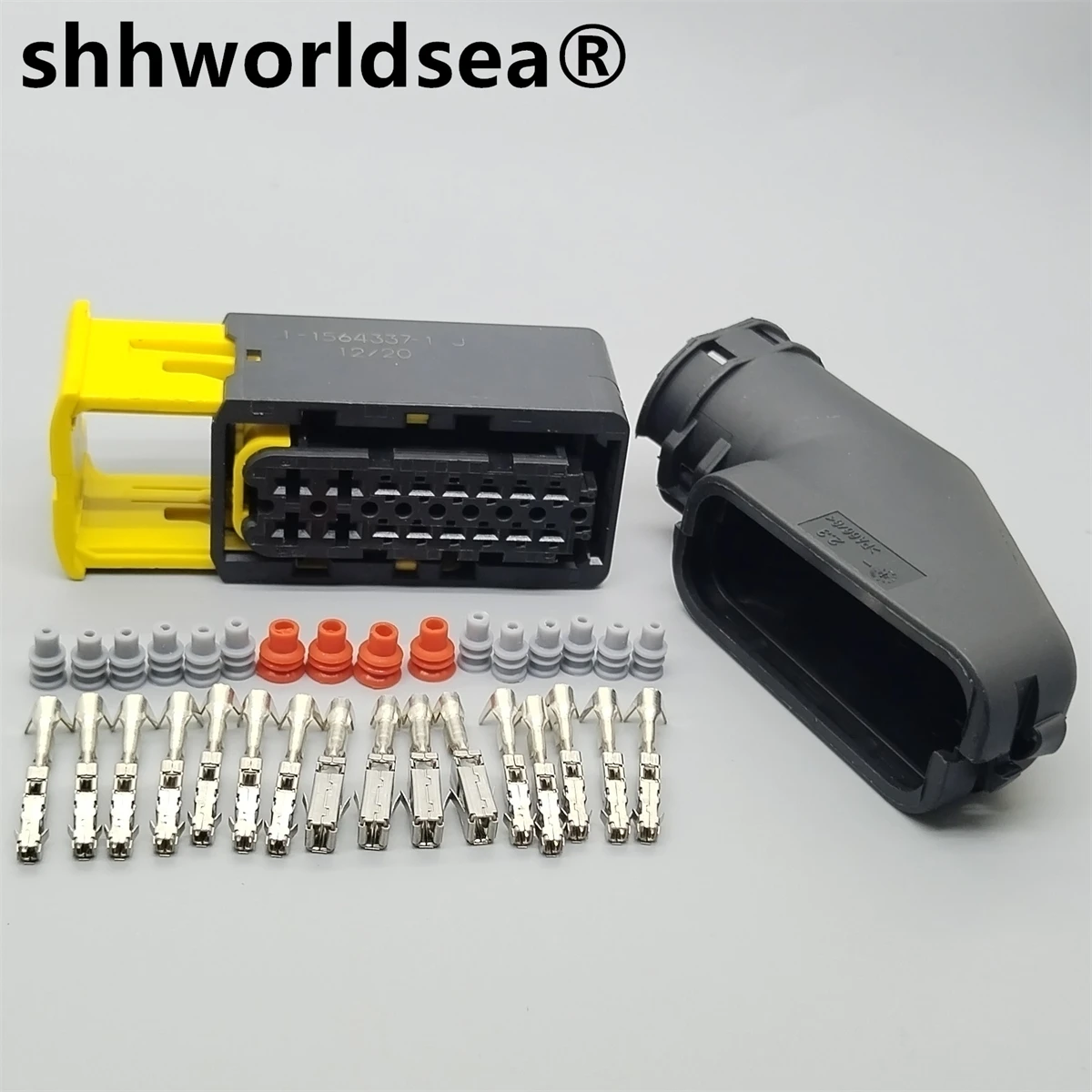

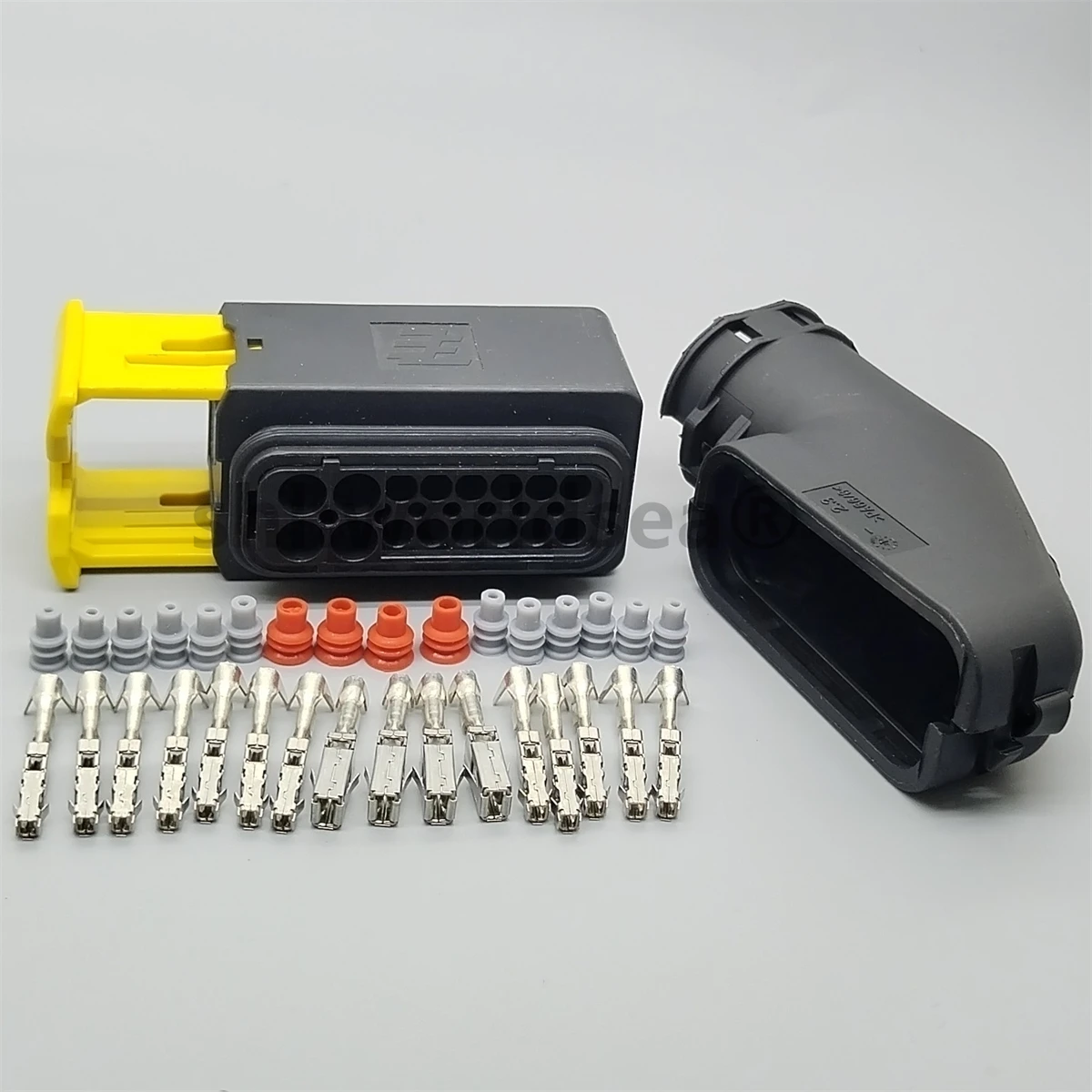

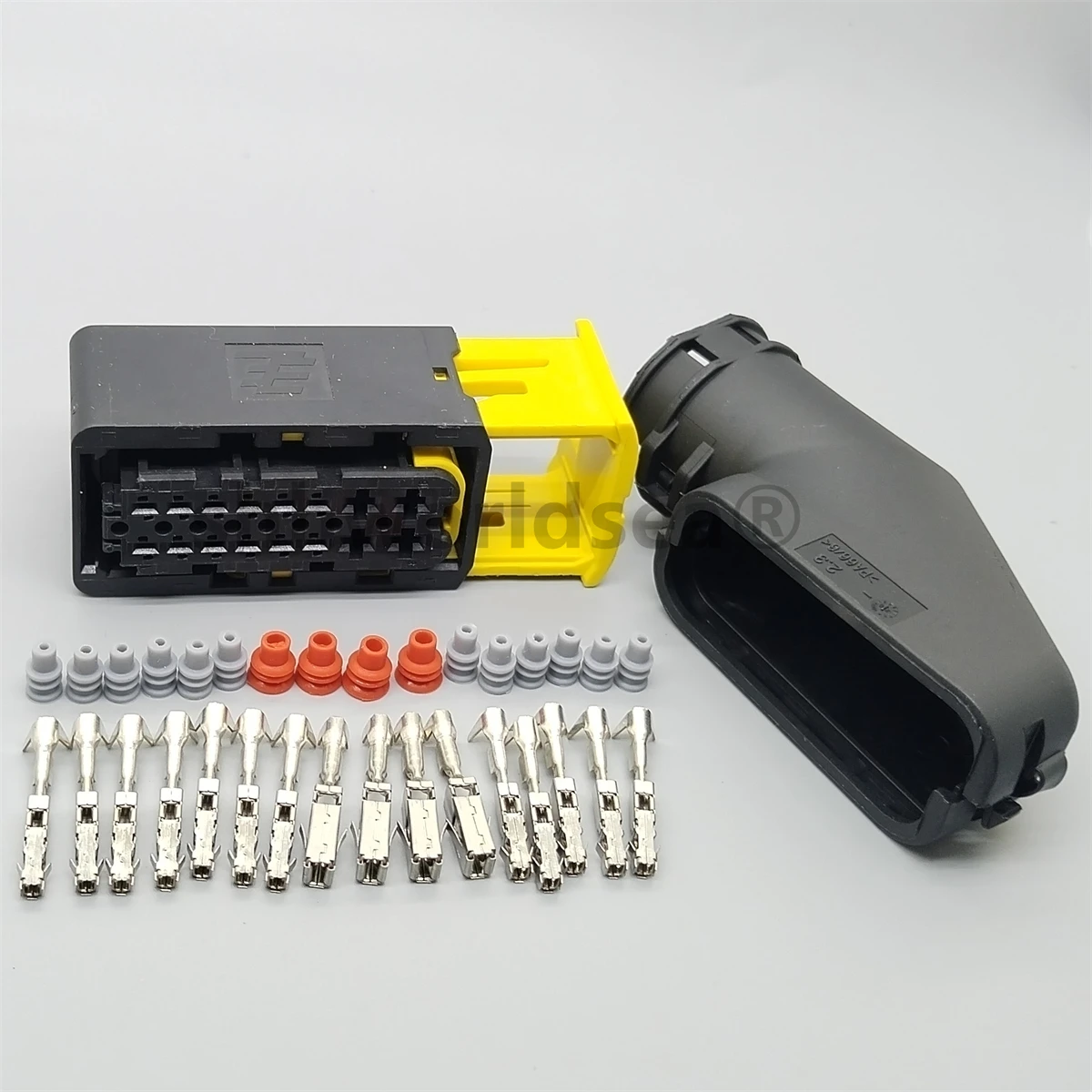

La carcasa está planteada para un uso automotriz expuesto, con un cuerpo plástico rígido y un sistema de cierre destinado a mantener alineados los 16 contactos. En este tipo de conector, la calidad no depende únicamente del plástico exterior: son igual de importantes la retención interna de cada terminal, el ajuste entre ambas mitades y la estanqueidad alrededor de cada cable.
Durante el montaje, una carcasa correctamente fabricada debe permitir insertar los terminales con una resistencia progresiva, pero sin obligar a golpearlos ni forzarlos. Una vez colocados, no deberían retroceder al tirar suavemente del cable. También es importante que el cierre tenga un recorrido definido; si queda a medio enclavar, el conector puede parecer instalado y, sin embargo, perder presión de contacto con las vibraciones.
La protección frente a agua y polvo dependerá tanto de la junta frontal como de los sellos traseros. Si quedan cavidades sin utilizar, deben cerrarse con tapones de sellado compatibles. En conectores automotrices equivalentes, la estanqueidad ambiental se consigue mediante sellos individuales y mecanismos de retención secundaria, no solo mediante la carcasa exterior.
Montaje y compatibilidad
Antes de cortar ningún cable, comparo siempre:
- Número y posición de las 16 cavidades.
- Forma de la guía y del alojamiento.
- Tipo de cierre y sentido de inserción.
- Referencia grabada en la carcasa original.
- Sección del conductor admitida por el terminal.
- Diámetro exterior del aislamiento y tamaño del sello.
- Presencia de un seguro secundario o bloqueo de terminales.
El procedimiento correcto consiste en fotografiar el conector original, numerar cada cable y trasladar las posiciones una a una. No recomiendo fiarse únicamente del color del cable, porque en muchos vehículos se repiten colores o existen modificaciones previas.
Para crimpar los terminales utilizaría una herramienta específica para terminales automotrices, no unos alicates universales. El crimpado debe sujetar por separado el conductor y el aislamiento, sin cortar hilos ni aplastar excesivamente el terminal. Tras crimpar, hago una prueba de tracción moderada y compruebo la continuidad con un multímetro antes de cerrar la carcasa.
En una reparación de un mazo situado junto a un faro delantero, por ejemplo, el punto crítico no fue insertar los 16 contactos, sino respetar el radio de curvatura y evitar que el peso del mazo quedara colgando del conector. Añadir una sujeción cercana con abrazadera y dejar una pequeña holgura reduce mucho la carga sobre los terminales.
Rendimiento y resultado final
En circuitos de señal, iluminación, sensores o actuadores, un conector multipin bien montado aporta una unión más limpia y fácil de diagnosticar que varios empalmes individuales. La posibilidad de desconectar el conjunto simplifica el desmontaje de paragolpes, faros, sensores o elementos interiores sin cortar cableado cada vez.
En vehículos con kilometrajes elevados, especialmente aquellos que han circulado por zonas costeras, caminos de tierra o regiones con inviernos húmedos, el sellado resulta especialmente útil. Aun así, no interpretaría “impermeable” como autorización para sumergir el conjunto o instalarlo directamente en una zona de alta temperatura sin verificar sus límites. Las familias de conectores sellados similares pueden tener versiones con diferentes rangos térmicos y grados de protección, de modo que no se deben extrapolar las cifras de otro fabricante o serie.
Frente a un conector universal económico de dos o cuatro vías, este formato ofrece mejor organización y más capacidad. Como contrapartida, requiere mayor precisión de montaje y cualquier error de posición afecta a varios circuitos. Para una instalación sencilla puede ser más rápido utilizar conectores independientes; para un mazo ordenado y desmontable, las 16 vías son más apropiadas.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Agrupa hasta 16 circuitos en una conexión desmontable.
- Mejora el orden y la protección del mazo frente a humedad y suciedad.
- Incluye terminales para preparar una reparación completa.
- Es adecuado para adaptar o reconstruir tramos de cableado cuando coincide la referencia.
- Permite realizar comprobaciones de continuidad y mantenimiento de forma más cómoda.
Aspectos mejorables:
- La identificación de las referencias puede inducir a error si se consideran equivalentes entre sí.
- No se especifican datos esenciales como calibre exacto del cable, intensidad máxima, rango térmico o grado IP verificable para este conjunto concreto.
- La estanqueidad final depende mucho del crimpado, del diámetro del aislamiento y de los tapones de las cavidades libres.
- Sin la pareja compatible, la carcasa hembra no sirve como sustitución completa.
- El montaje exige herramienta adecuada y una planificación cuidadosa de las posiciones.
Veredicto del experto
Lo considero una solución razonable para reparar o fabricar un mazo de cables automotriz siempre que la referencia y la geometría coincidan exactamente con la instalación. Su ventaja real no está en tener 16 pines, sino en conseguir una unión protegida, ordenada y desmontable.
Lo compraría para una reparación específica, llevando la carcasa original o fotografías detalladas a la hora de comparar. No lo instalaría a ciegas en un circuito de potencia, junto al escape o en una zona sometida a agua directa sin confirmar previamente las características del terminal y del sellado. Con un buen crimpado, los cables correctamente sujetos y el cierre completamente enclavado, puede ofrecer un resultado mucho más profesional que un conjunto de empalmes aislados.
