Separador de cárter con extractor de manivela – moto de cross

Análisis general del producto

Lo que tengo en el banco con este tipo de herramienta es, básicamente, un “todo en uno” para abrir cárteres verticalmente divididos y, ya con el motor a medias, sacar e instalar el conjunto de la manivela (cigüeñal) sin pelearse con golpes ni con palancas mal puestas. En mi experiencia, el beneficio real no es “hacer fuerza”, sino controlar el avance y mantener la alineación durante el desmontaje y el montaje del conjunto, que es donde normalmente aparecen los roces, los retenes dañados y las horas extra por volver a centrar.

Lo he usado en reparaciones de base (rodamiento, retén y revisión de estado del cigüeñal) en motores de cross/enduro con apertura en dos mitades verticales. El resultado que busco siempre es el mismo: que el cigüeñal salga y entre recto, con el mínimo desgaste de guías y superficies, y que el cárter cierre después sin “indicios” de que algo se forzó.

Calidad de fabricación y materiales

Aquí el punto clave suele ser el cuerpo de acero resistente y la rigidez de los brazos. En este formato, cuando la herramienta flexa, el extractor deja de “guiar” y pasa a “tirar con torsión”, que es justo lo contrario de lo que quieres con una manivela y sus ajustes. En mi banco la sensacion ha sido de herramienta pensada para sufrir el esfuerzo del trabajo: brazos ajustables, zonas de apoyo sólidas y un conjunto que no se siente “juguete” ni delicado al apretar tornillería.

El acabado no es lo que me importa más (aunque influye en que no marque donde apoya), sino la repetibilidad del ajuste: al trabajar con patrones de pernos distintos, la herramienta tiene que agarrar firme y, sobre todo, mantener paralelismo entre cárter y extractor. Cuando el paralelismo es bueno, el cigüeñal se mueve con menos resistencia a lo largo del recorrido, que al final es menos tiempo de maniobra y menos riesgo de morder retenes o juntas.

Montaje y compatibilidad

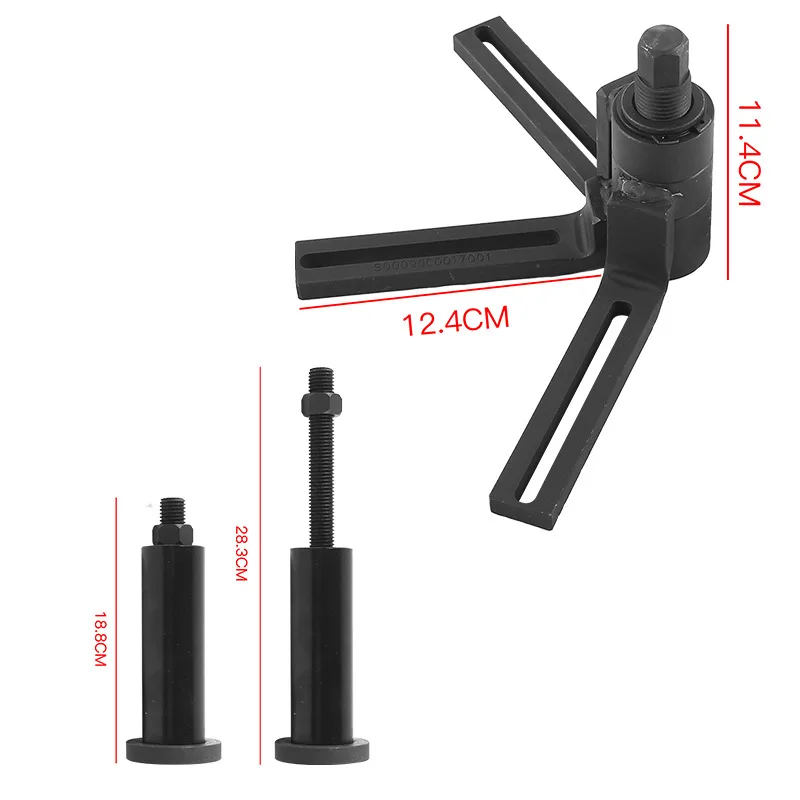

Esta herramienta está orientada a cárteres verticalmente divididos en motos de 2 y 4 tiempos de cross/enduro, con el objetivo de separar el cárter y luego mover el conjunto del cigüeñal con los adaptadores correctos. Lo que manda aquí es la combinación de:

• Patrón de pernos del cárter, con brazos ajustables.

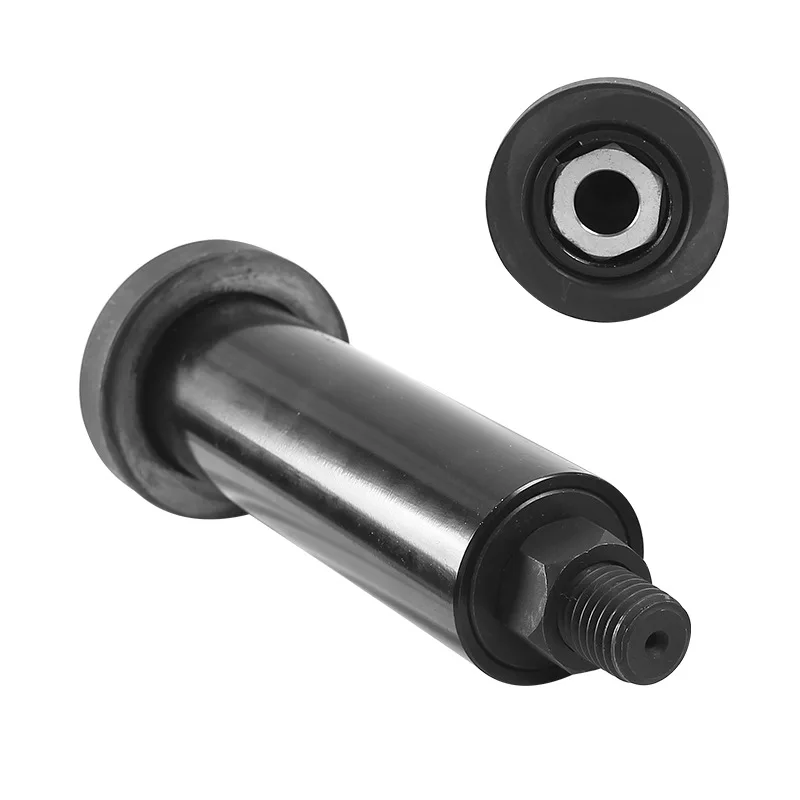

• Roscas y adaptadores del extractor, que en este caso son macho/hembra M10x1,25 y M12x1,25.
• Si la manivela lleva un clip en C en el engranaje primario, necesitas el adaptador específico de C-clip (ref. mencionada para ese sistema). <citation src="2,4"></citation>

En el taller, el flujo de montaje que me ha funcionado siempre con este tipo de kit es:

1. Presentar la herramienta “en seco”: ajusta brazos al patrón de pernos antes de apretar fuerte. Si hay duda de alineación, se corrige ahí, no durante el arranque.
2. Separar cárter verticalmente con avance controlado, evitando que una mitad trabaje antes que la otra.
3. Con la manivela ya accesible, montar el adaptador adecuado y usar el extractor para desplazar el conjunto manteniendo el eje. Si notas que “quiere ir a un lado”, paras, corriges alineación y vuelves a empezar: forzar en ese punto suele costar más que corregir.
4. Antes de cerrar, limpia superficies de apoyo del cárter y controla que no queden restos de juntas viejas o partículas de rodamiento.

Compatibilidades: en el uso real me he topado con el mismo corte que se suele indicar para este grupo de herramientas: no funciona en Yamaha Raptor 660, Kawasaki Tecate 250 ni en KTM 125/144/150. Es un “no” claro cuando el sistema de anclaje o el diseño de la manivela/primario no coincide con los adaptadores y el método de extracción previsto. <citation src="2,4"></citation>

Rendimiento y resultado final

Cuando todo encaja (modelo compatible y adaptadores correctos), el rendimiento se nota en dos cosas:

1. Menos esfuerzo “a ciegas”. En vez de golpear o tirar de forma irregular, el extractor hace un avance más predecible. En un trabajo de revisión de rodamiento y retén que hice en una Honda CRF de uso mixto (escenario típico de polvo, barro y cambios de ritmo), con el motor ya abierto y el conjunto sujeto con sujeción adecuada, el cigüeñal se desplazó de forma progresiva y sin “ataques”.
2. Menor probabilidad de dañar el entorno. Esto es especialmente importante en el re-montaje: si la manivela entra recta, el retén trabaja mejor, la junta no sufre torsiones y el cierre del cárter se siente más homogéneo.

Donde se ve el “carácter” de la herramienta es en los ciclos completos de reparación: abrir, sacar, inspeccionar, reinstalar y cerrar. En mis casos, el tiempo total bajó no por acelerar, sino por evitar repeticiones por mala alineación.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Control del movimiento: el extractor y el separador trabajan en un sistema orientado a alineación, no a golpes.
• Ajuste por patrón de pernos: los brazos ajustables te quitan gran parte del trabajo de “apaños” cuando varía la disposición.
• Adaptadores incluidos para roscas M10x1,25 y M12x1,25, lo que cubre un abanico amplio de configuraciones dentro del mundo cross/enduro. <citation src="2,4"></citation>
• Gestión del caso con clip en C, siempre que tengas el adaptador específico indicado para ese tipo de sujeción. <citation src="2,4"></citation>

Aspectos mejorables

• En incompatibilidades (los modelos que no admiten), la herramienta no “se adapta por maña”: o encaja o no. Como técnico, esto no lo considero un fallo del producto, pero sí un punto a tener claro antes de empezar.
• Consejos prácticos para mejorar el resultado: yo siempre recomiendo limpiar a fondo el área del cárter antes de montar el extractor, y usar un apoyo protector si alguna zona puede rozar con tolerancias delicadas. Además, aprieta la tornillería en pasos, alternando lados, para no inducir descentramientos.

Veredicto del experto

Si trabajas habitualmente en motores de cross/enduro con cárter dividido verticalmente y te toca revisar rodamientos, retenes o estado del cigüeñal, este tipo de herramienta cumple lo que promete: separa y extrae/instala con alineación, usando los adaptadores correctos y el sistema de brazos ajustables. Para mí, la compra tiene sentido cuando ya sabes que tu motor pertenece al “ecosistema” compatible (y, sobre todo, cuando tienes claro lo del clip en C y los adaptadores de rosca).

Donde no la recomendaría es donde te vas a gastar tiempo con modelos que directamente no encajan (por ejemplo, los que se citan como no compatibles): ahí lo sensato es ir a un sistema alternativo específico o a una herramienta de arquitectura distinta. Así evitas perder una tarde por intentar que algo que no está diseñado para ese anclaje funcione “por fuerza”.
