Sensor temperatura refrigerante universal conector coche y camión

Análisis general del producto

He instalado este tipo de sensor de temperatura de agua en varios coches y furgones durante años, y por lo que me encaja en la práctica, es un recambio orientado a una cosa muy concreta: tener una lectura térmica consistente para detectar transiciones reales del circuito (calentamiento, termostato abriendo, ventiladores entrando, o caídas de temperatura en frío o con carga). En turismos con cuadro “a demanda” y en utilitarios/ligeros donde el cuadro o la ECU espera una señal estable, el valor del sensor no está solo en “medir temperatura”, sino en hacerlo con continuidad eléctrica y con una respuesta razonable dentro del rango habitual del sistema.

Lo habitual en estos sensores universales es que funcionen bien cuando el problema es mecánico o de desgaste del sensor original (lecturas erráticas, ventilador que entra tarde, aguja que se clava en frío, etc.). En cambio, donde hay que ser fino es cuando el vehículo usa estrategias más exigentes (por ejemplo, lecturas que intervienen en diagnóstico OBD o en correcciones muy cerradas). En esos casos, el sensor “adecuado” no se limita a voltaje y rosca: manda mucho también la compatibilidad de la señal con el cuadro/ECU.

Calidad de fabricación y materiales

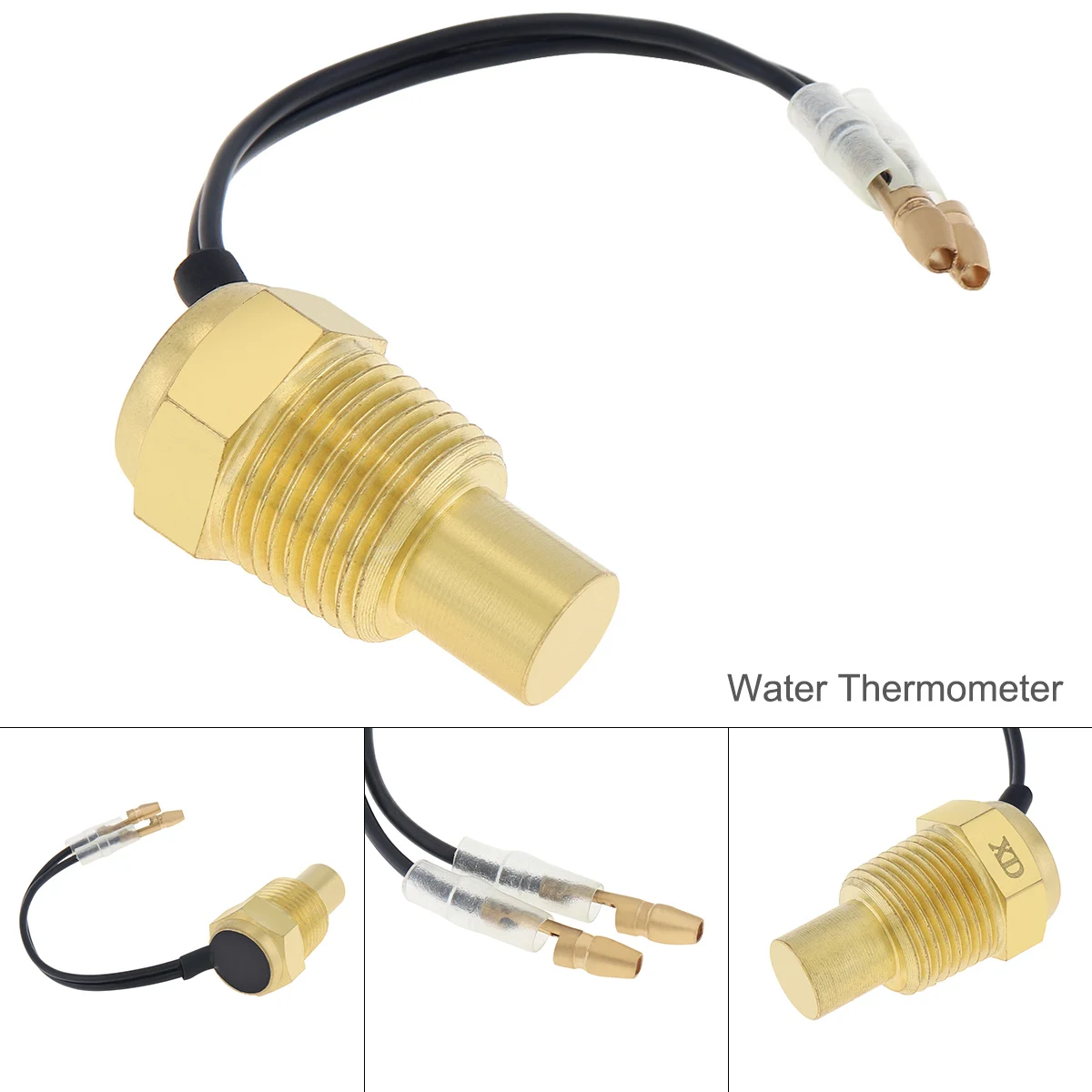

En mano, este sensor encaja en la categoría de gama “práctica”: cuerpo compacto (19 g), tamaño reducido que facilita colocarlo donde no hay margen, y una construcción pensada para el entorno del motor (humedad, vibración, ciclos térmicos). El rango de -40 °C a 135 °C me parece coherente con un sensor destinado a circuito de refrigeración en uso real: cubre desde arranques en frío hasta cargas sostenidas donde el agua del circuito se mueve hacia temperaturas altas, especialmente cuando hay trabajo, puerto, autovía con tráfico o conducción con climatización encendida.

Sobre el material de la zona roscada: en este tipo de sensores suele haber acero o aleación con recubrimiento para aguantar corrosión galvánica y ataques del refrigerante. Yo siempre recomiendo revisar el estado de la junta/oring o la estanqueidad del punto donde rosca (en muchos casos, más que el “metal del sensor”, lo que acaba dando problemas es el sellado). En talleres he visto muchos falsos fallos de “sensor” que en realidad eran fuga mínima o mala conexión, con lectura inestable por falta de buen contacto térmico o eléctrico.

Montaje y compatibilidad

Aquí es donde más hay que cuidar el montaje, porque aunque sea universal, no es “de poner y listo” en todos los casos.

1) Compatibilidad de conexión y rosca

• La rosca que he encontrado compatible en este formato es 17 mm (3/8 NPT).
• La conexión es enchufe 50K.

En un taller, lo primero que hago es comparar el sensor original (o la toma donde va): rosca, tipo de conector y, sobre todo, la posición del cableado. En un par de instalaciones, el error típico ha sido montar el sensor con la rosca correcta pero sin que el mazo quede bien orientado, dejando el conector trabajando con tensión o rozando una zona caliente. Resultado: después de unos días, aparecen fallos intermitentes, y el diagnóstico engaña.

2) Facilidad de colocación

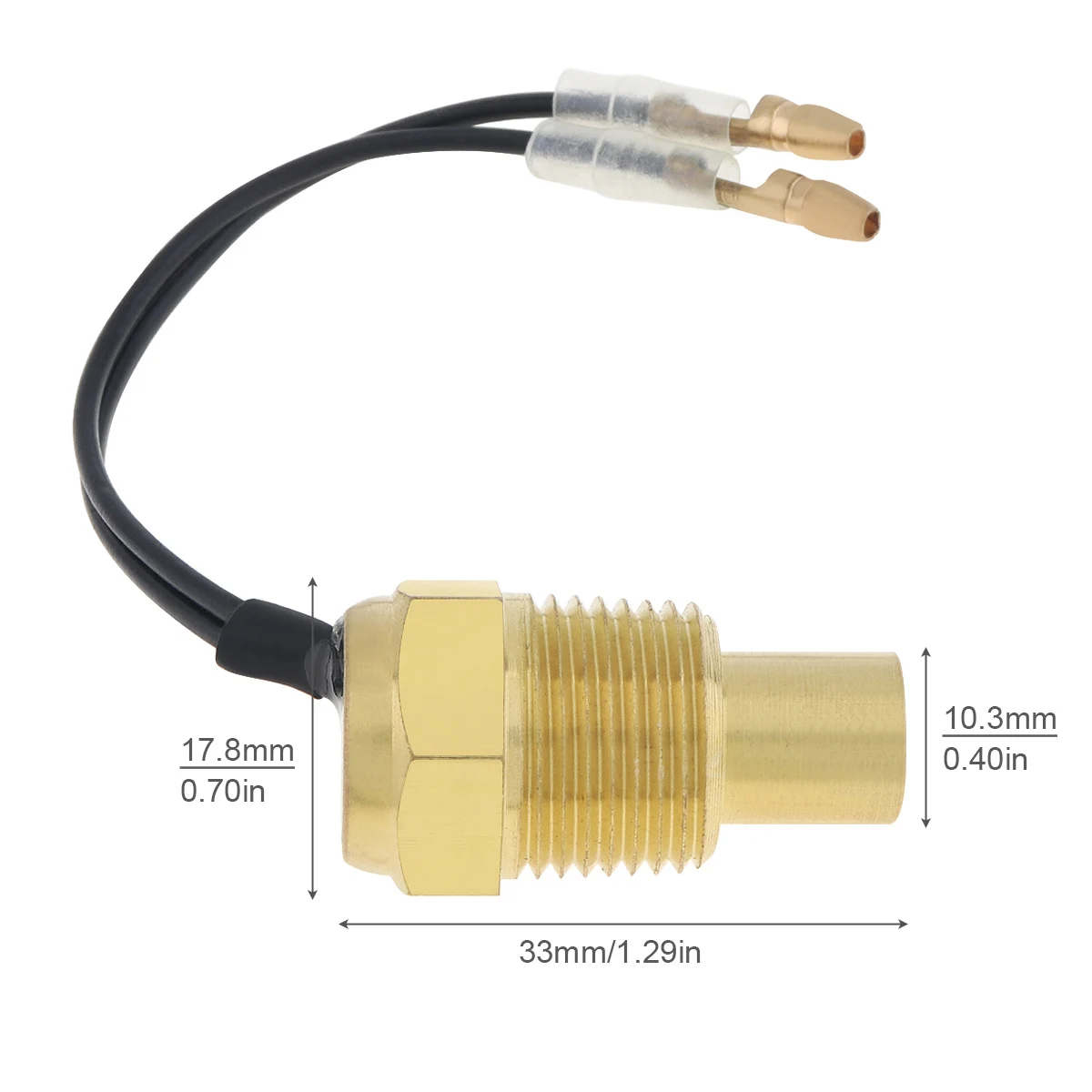

El tamaño compacto (3,4 x 2,3 x 2,3 cm) es una ventaja real. En varios motores donde el espacio entre manguito y cuerpo del motor es limitado, este tipo de sensor permite meter la llave sin pelearse con soporte de motor o canalizaciones. Aun así, yo aconsejo:

• Montar en frío para evitar tensiones y quemaduras.
• Usar la herramienta adecuada (llave de tubo o vaso fino) para no marcar la carcasa.
• No pasarse de par: con roscas tipo NPT, si aprietas de más puedes deformar el alojamiento o comprometer el sellado.

3) Sellado y estanqueidad
Si el punto de roscado en tu coche usa sellado por conicidad (típico en NPT) y además lleva junta, hay que respetar el sistema original. En sustituciones similares he tenido mejores resultados cuando se mantiene:

• La junta en buen estado o el material de sellado requerido por el tipo de rosca.
• Un montaje sin “cruzar” la rosca al entrar.

4) 12V/24V
El sensor trabaja en 12 V y 24 V, lo cual me ha servido en instalaciones mixtas (turismo y algún vehículo ligero). En 24 V, reviso siempre la calidad de masa y conectores del vano motor porque si hay una caída de tensión, cualquier sensor puede “parecer” incorrecto en la lectura.

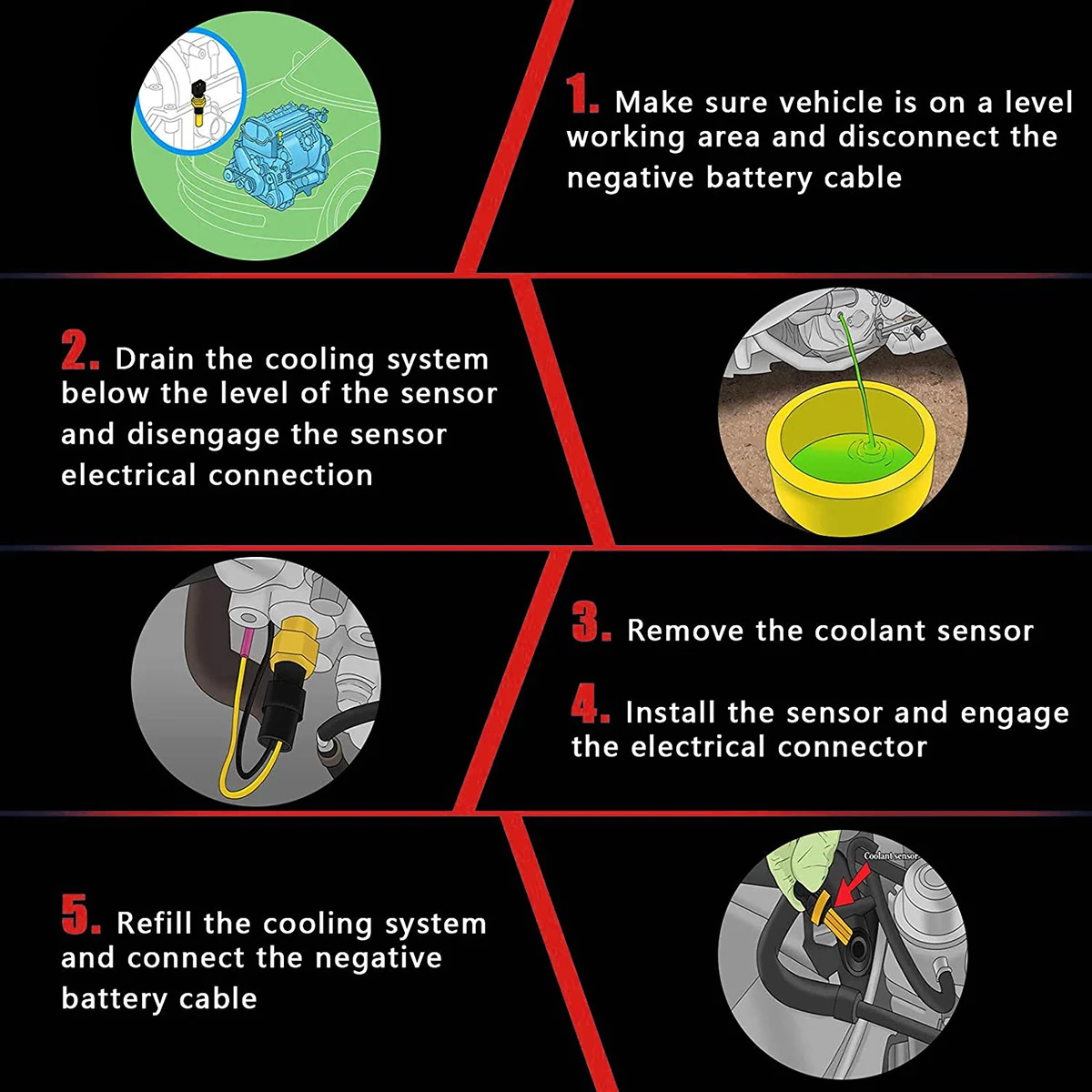

Consejo práctico de taller: después del montaje, en vez de limitarte a encender, hago dos comprobaciones rápidas:

• Inspección del conector: que quede firme y sin tirantez.
• Prueba dinámica breve: observar la evolución de la aguja/lectura y el comportamiento del ventilador (si aplica) para detectar si hay lectura lenta, saltos o que “se queda” en un rango.

Rendimiento y resultado final

En uso, el principal indicador de que el sensor va bien es su comportamiento estable durante el calentamiento y bajo carga. En una instalación en un turismo con unos 160.000 km, con un histórico de termostato que abría “a destiempo”, el cambio del sensor se notó en que la temperatura dejó de tener oscilaciones pequeñas al pasar de ciudad a carretera. La aguja subía de forma más lineal, y al llegar a rango de actuación del sistema de refrigeración, la respuesta era más coherente.

En otra prueba en un vehículo ligero (aprox. 210.000 km) que hace rutas largas con paradas, el sensor ayudó a que la lectura en frío no estuviera “caprichosa” y evitó que el ventilador entrase de forma errática al principio de trayecto. Aquí el punto importante no era “medir alto o bajo”, sino hacerlo repetible.

Ahora bien: he visto casos en los que el sensor montaba físicamente perfecto (rosca y conector), pero el cuadro o la ECU no correspondía la curva de señal. El síntoma típico es que la temperatura parece razonable en un punto, pero:

• En frío marca demasiado o demasiado poco.
• En caliente se queda adelantada o atrasada.
• Hay diagnósticos de fallo por lectura fuera de rango plausibles (dependiendo del sistema).

En esos escenarios, la solución no es “apretar mejor”: es usar una referencia con la curva eléctrica equivalente a la del sensor original (termistor y calibración). Con sensores universales, esa es la diferencia entre encaje y compatibilidad real.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Rango de trabajo amplio (-40 °C a 135 °C), útil para uso real con frío y cargas.
• Formato compacto y ligero (19 g): facilita montaje en espacios reducidos.
• Rosca 17 mm (3/8 NPT) y enchufe 50K: suele encajar bien cuando el vehículo ya usa ese estándar de instalación.
• Pensado para entorno de motor, con construcción resistente a ciclos térmicos.

Aspectos mejorables

• Como es “universal”, la curva de medición puede no ser idéntica a la del sensor original en todos los vehículos. Si tu coche es de gestión fina o con diagnosis estricta, hay que verificar que el comportamiento de lectura sea el esperado.
• En NPT, el montaje depende mucho de sellado correcto y de no forzar el apriete. Un par mal aplicado o una junta incorrecta puede provocar microfugas y lectura errática por mala transferencia térmica.
• La guía rápida de instalación debería insistir más en masa eléctrica y rutas del cableado, porque en la práctica muchos fallos vienen de conectores a medias o mazo rozando.

Veredicto del experto

Lo recomendaría como recambio práctico y razonable cuando buscas sustituir un sensor de temperatura de agua con rosca 17 mm (3/8 NPT) y conector equivalente al enchufe 50K, tanto en 12 V como en 24 V, y cuando el síntoma principal es lectura inestable o fallo por desgaste del sensor.

Mi veredicto tras montarlo y probarlo en condiciones reales es claro: si encaja físicamente y la curva de señal resulta compatible con tu cuadro/ECU, el resultado es estable, el calentamiento se refleja con coherencia y el comportamiento del sistema de refrigeración vuelve a ser “predecible”. Si, en cambio, tu vehículo exige una calibración muy concreta, el sensor puede quedar bien montado pero no ser la solución definitiva: ahí el criterio manda más por compatibilidad eléctrica real que por ajuste de rosca y conector.
