Sensor de temperatura del refrigerante para Nissan Skyline

Análisis general del producto

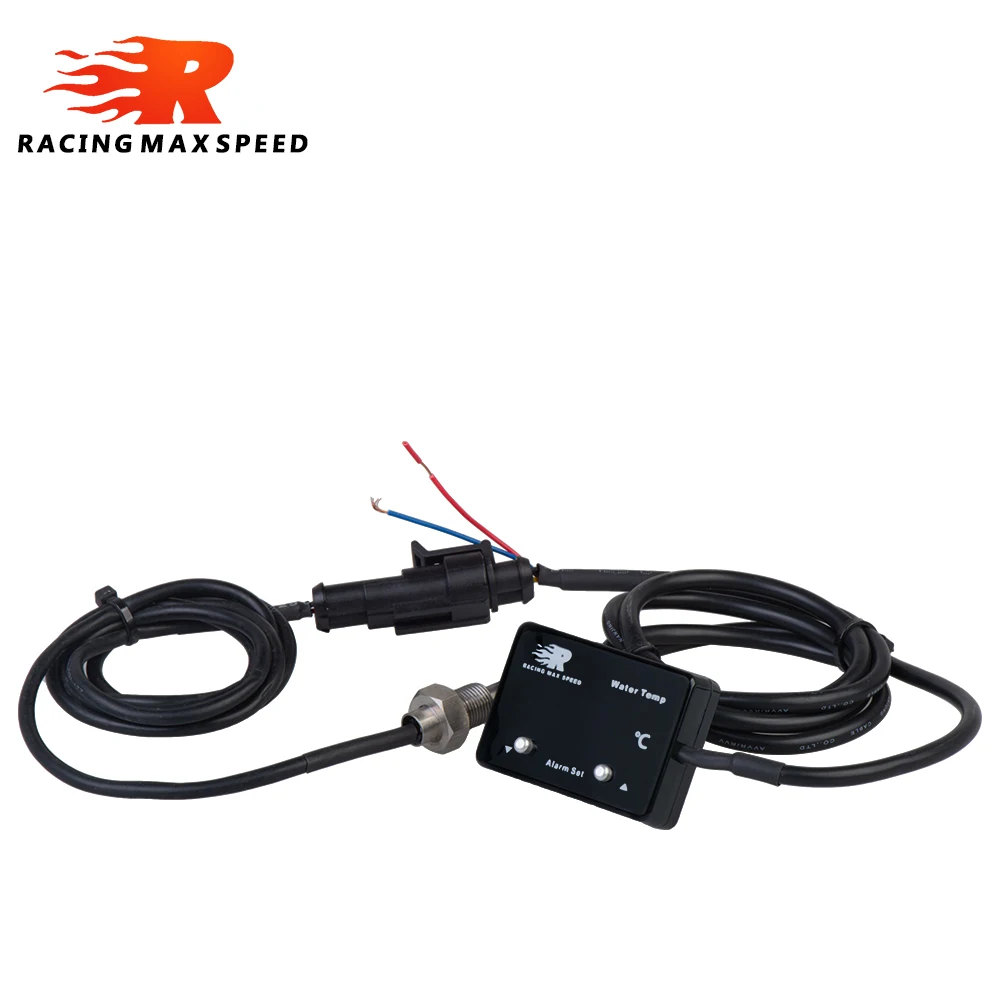

He montado este tipo de medidor de temperatura de refrigerante (formato cuadrado “universal” con pantalla LED roja) en varios coches donde el objetivo no era “afinar” cifras, sino vigilar el estado térmico con una lectura clara y rápida. En conducción real (ciudad con retenciones, autopista a carga constante y tandas cortas o rutas de puerto), lo que más se agradece de un indicador así es que te anticipa: cuando algo se sale del guion (ventilador que no entra, radiador parcialmente tapado, termostato lento o una burbuja en el circuito), lo notas antes de que el motor empiece a sufrir.

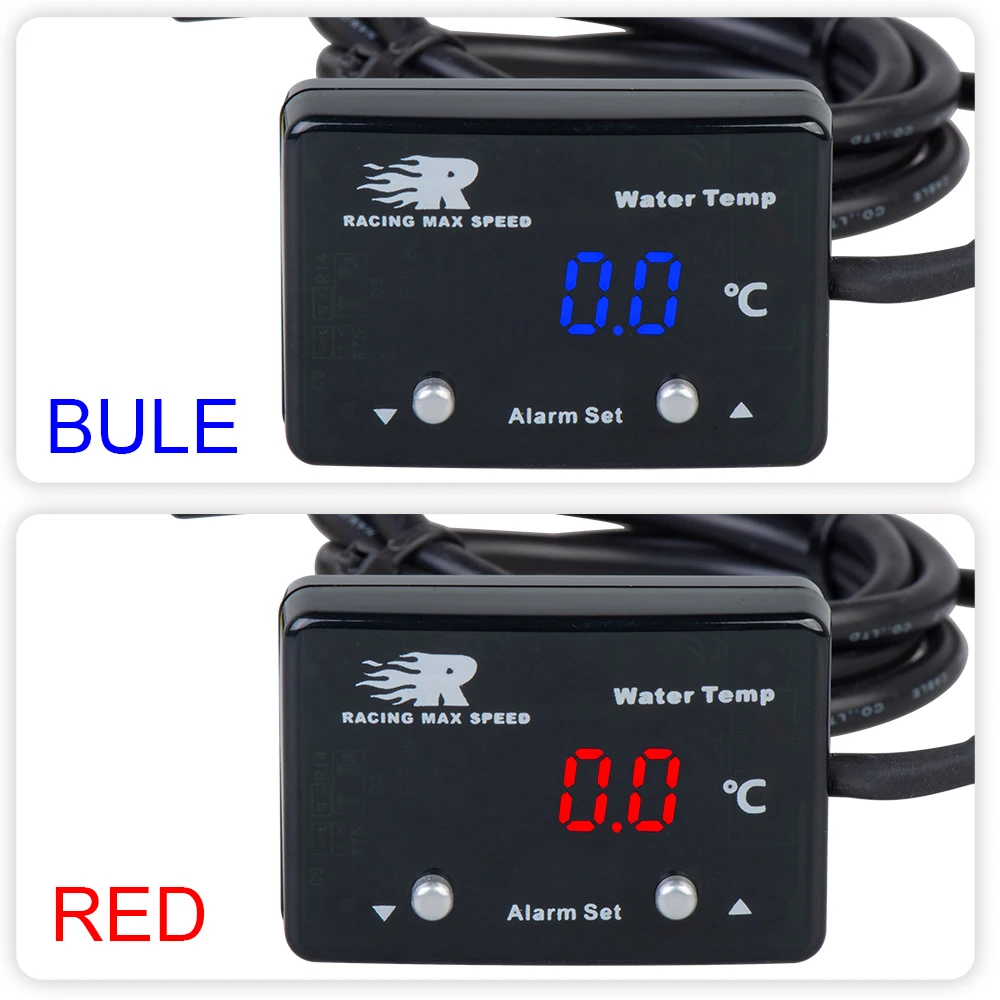

La pantalla LED roja se ve bien a primera vista y, al ser de tipo digital, evita interpretaciones ambiguas de agujas. Además, al ser “universal”, encaja en salpicaderos donde no tienes espacio para relojería volumétrica, o donde no quieres desmontar medio coche para colocar un instrumento.

Calidad de fabricación y materiales

En la bancada y carcasa del conjunto, lo que esperaba de un medidor universal de este rango de precio: un acabado correcto, sin holguras llamativas al manipularlo con la mano, y con una estética funcional orientada a lectura. El problema típico en este formato no suele ser la carcasa, sino el conjunto de soporte y el tratamiento del sensor.

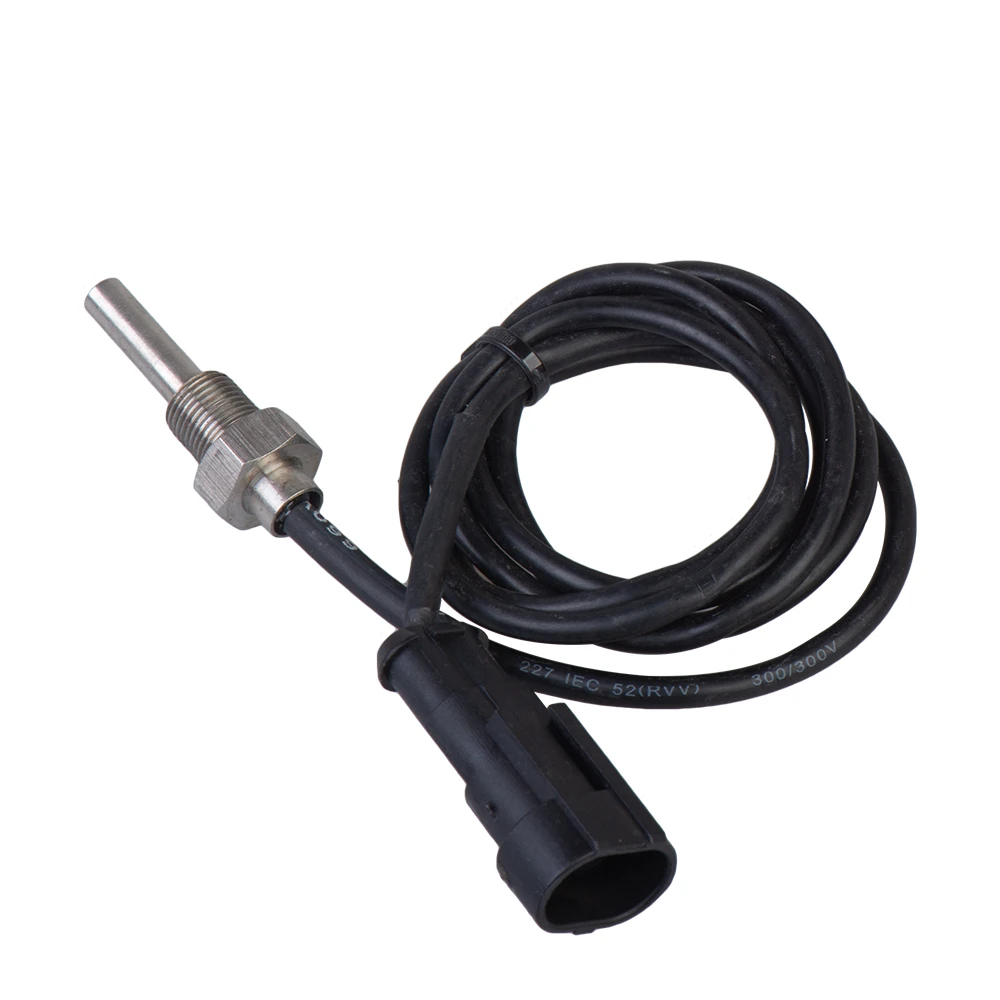

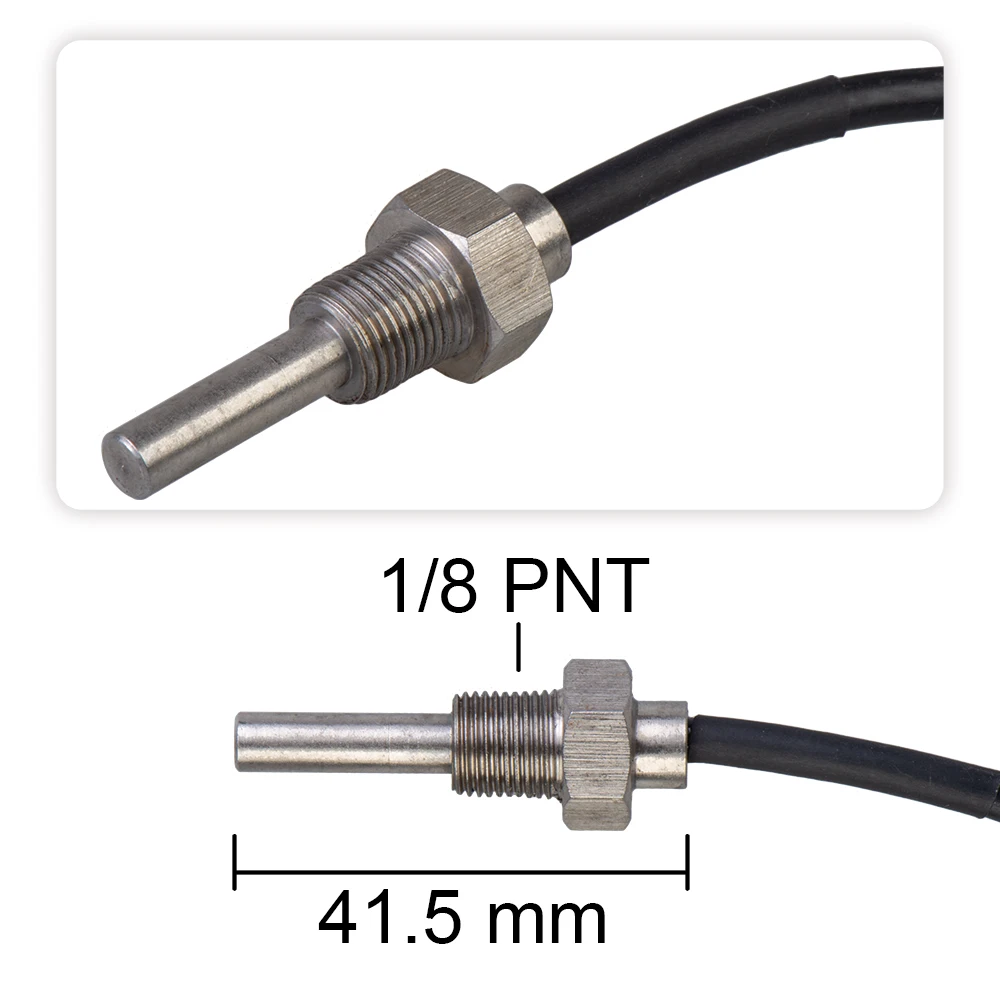

El sensor con rosca NPT 1/8 (troncocónica) es un punto clave: al ser cónica, el sellado depende mucho de una correcta preparación de rosca y de no pasarte de apriete. En mis instalaciones he visto dos fallos recurrentes cuando la gente monta sin método:

• Fuga lenta por falta de estanqueidad al sellar (poca cinta o sellador inadecuado).
• Daño de la rosca por apretar de más, especialmente si el cuerpo roscado entra “a calzador” o si el alojamiento no está limpio.

En cuanto al cableado, el conjunto suele venir pensado para integrarse en un circuito de 12V con consumo contenido, pero aquí yo siempre recomiendo tratar el cable como “de instrumentación”: protegerlo de tiradas tensas, calor y vibración, y evitar que quede rozando chapa o soportes metálicos.

Montaje y compatibilidad

El montaje es relativamente directo, pero hay que hacerlo con cabeza porque aquí manda la rosca del sensor y la ubicación en el circuito.

1) Ubicación del punto de rosca (NPT 1/8):

• En coches con puertos existentes para sensores/termómetros auxiliares, el montaje es limpio: atornillas, sellas bien y a funcionar.
• Si no hay puerto compatible, lo habitual es recurrir a un adaptador/toma de derivación o a un intercambiador/termointerruptor que te deje un roscado compatible. El error típico es intentar “forzar” un roscado que no corresponde; con NPT, si no casan bien los alojamientos, el sellado se vuelve impredecible.

2) Sellado de la rosca NPT 1/8:

• Yo suelo usar cinta PTFE o sellador específico para roscas en circuitos, pero con una regla: el objetivo es sellar, no taponar. Coloco el sellado en la rosca de forma que, al atornillar, no empuje material hacia dentro del circuito.
• Aprieto con sensibilidad: NPT sella “al final del recorrido”, pero si te pasas puedes dañar rosca o deformar el asiento en el alojamiento.

3) Alimentación 12V DC y montaje del display:

• El indicador trabaja a 12V con un consumo bajo, pero aun así yo lo conecto a través de un fusible (por ejemplo en la línea positiva) y con masa a un punto sólido de chasis o a la propia línea de retorno bien definida.
• En el paso del cableado, lo más importante para que sea fiable es evitar interferencias: separo el cable del sensor lo máximo posible de zonas de bobinas/alta tensión y lo sujeto con bridas en puntos donde no vibre.

Compatibilidad práctica en instalaciones reales:

• En un Subaru Impreza WRX de finales de los 2000 (aprox. 170.000 km), monté el sensor en una derivación compatible para vigilar subidas de temperatura en retenciones y salidas rápidas. El medidor quedó al alcance del conductor y el comportamiento fue consistente en diferentes fases del trayecto.
• En un Mitsubishi Lancer Evo de uso más “de rally” (aprox. 130.000 km, recorridos mixtos), lo usé como referencia para detectar cuándo el circuito de refrigeración se volvía “perezoso” tras sesiones de conducción exigente. La lectura ayudó a decidir cuándo parar y revisar antes de que hubiera un susto.
• En un coche diésel turbo de calle con uso frecuente de autopista (aprox. 200.000 km), el valor era útil sobre todo para detectar desviaciones ante cambios de clima y para confirmar que el ventilador realmente entraba donde tocaba.

Rendimiento y resultado final

El rendimiento de este medidor no es “dinámico” como el de un componente mecánico, pero sí hay dos cosas que evalúo: estabilidad de lectura y respuesta ante cambios reales de carga térmica.

Con el sensor bien montado y sellado correctamente, el indicador mantiene una lectura bastante coherente: cuando el motor entra en carga y la temperatura empieza a subir, la variación se aprecia de forma progresiva, no como saltos erráticos. También he notado que, si el sensor se instala en una zona con buen contacto con el refrigerante y sin “bolsas” de aire, las oscilaciones son menores. Si, por el contrario, el sensor queda en una zona poco favorable o se monta con mala estanqueidad y entra aire, la lectura se vuelve más nerviosa y aparecen diferencias entre lo que “marca” y lo que esperas.

El resultado final en el salpicadero suele ser bueno: el display LED rojo, al tener contraste alto, se interpreta rápido tanto de día como con poca luz. A nivel de ergonomía, queda como “instrumento de control”: no es un reloj para estar mirando todo el rato, sino para detectar anomalías.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Lectura inmediata por pantalla LED roja: práctico en conducción real.

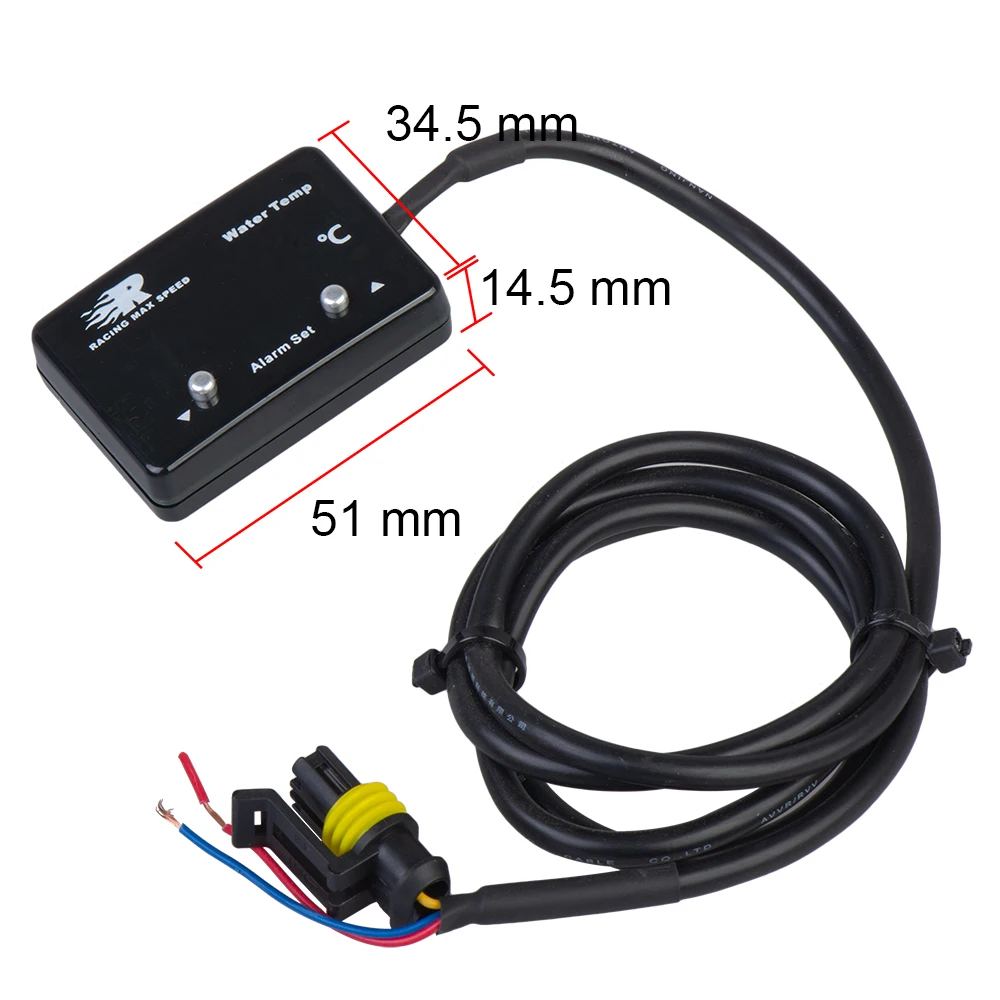

• Formato universal compacto: facilita ubicarlo donde tengas visibilidad sin invadir demasiado.
• Sensor con rosca NPT 1/8: útil cuando hay puertos compatibles o cuando usas adaptadores adecuados.
• Sistema de 12V DC: encaja bien en instalciones típicas sin requerir montajes eléctricos complejos.

Aspectos mejorables

• La rosca NPT exige buen trabajo de sellado. Si se monta “a ojo” (o con una rosca mal preparada), es cuando aparecen fugas o lecturas erráticas.
• La ubicación del sensor es determinante: no todos los puntos del circuito te van a dar una lectura igual de representativa. Si el objetivo es diagnóstico fino, hay que elegir bien dónde medir.
• Aunque el display sea compacto, hay que prever protección del cableado para que no se degrade por calor o vibración con el tiempo.

Consejos prácticos de mantenimiento

• Revisa el punto de rosca tras los primeros usos si has hecho un montaje nuevo: basta con vigilar que no aparezca humedad en la zona del sensor.
• Evita tocar el sensor con el motor caliente: además de riesgos, puedes alterar el asiento o comprometer la estanqueidad sin darte cuenta.
• Mantén limpio el entorno del montaje para detectar a tiempo cualquier inicio de fuga.

Veredicto del experto

Para mi gusto, este medidor encaja muy bien como instrumento auxiliar de control térmico en coches de uso mixto y, sobre todo, donde te preocupa vigilar tendencias (ciudad, autopista exigente, conducción deportiva puntual). Su valor real está en que te da información útil con una instalación razonable, siempre que respetes el punto crítico: sellado y elección del alojamiento compatible para la rosca NPT 1/8, y un cableado limpio con buen punto de masa.

Si buscas algo “plug and play” sin pensar en el montaje del sensor y la integración en el circuito, iría a por alternativas con roscas más estandarizadas para tu vehículo o que ya vengan con adaptadores específicos. Pero si te gusta trabajar con el coche y quieres una lectura clara, es una compra que tiene mucho sentido técnico.
