Análisis general del producto

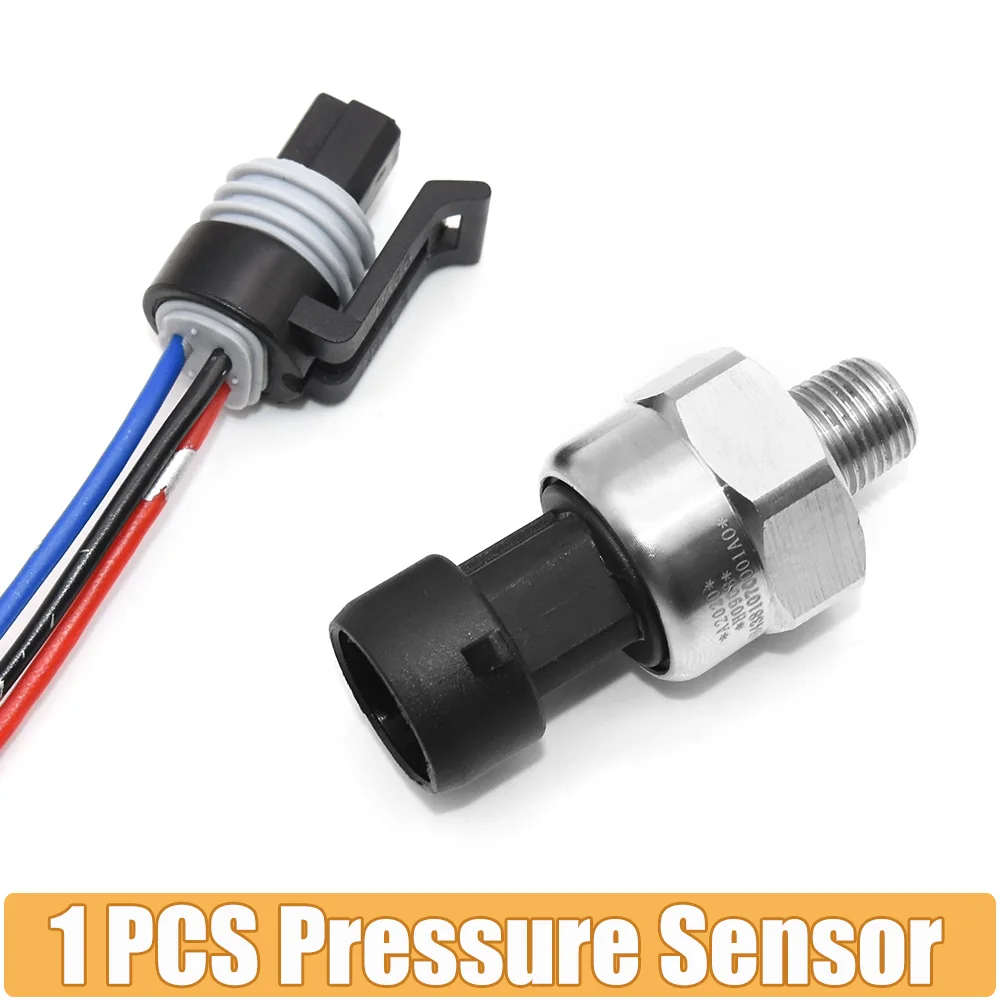

Este transductor de presión está orientado a instalaciones en las que se necesita transformar la presión de un circuito en una señal eléctrica que pueda interpretar una centralita, un registrador de datos, un cuadro digital o un sistema de control. Su salida lineal de 0,5 a 4,5 V resulta especialmente práctica para proyectos de automoción, telemetría y control electrónico.
La alimentación de 5 V obliga a planificar correctamente la instalación. No es un sensor para conectar directamente a los 12 o 14,4 V habituales de un vehículo. En un coche debe utilizarse una referencia de 5 V estable, procedente de la electrónica de medición o de un convertidor regulado y adecuadamente protegido.
La relación entre presión y tensión es sencilla: 0,5 V representa el inicio del rango, 2,5 V el punto medio y 4,5 V la presión máxima seleccionada. Esta linealidad simplifica mucho la programación de una pantalla o una unidad de adquisición de datos.
Calidad de fabricación y materiales

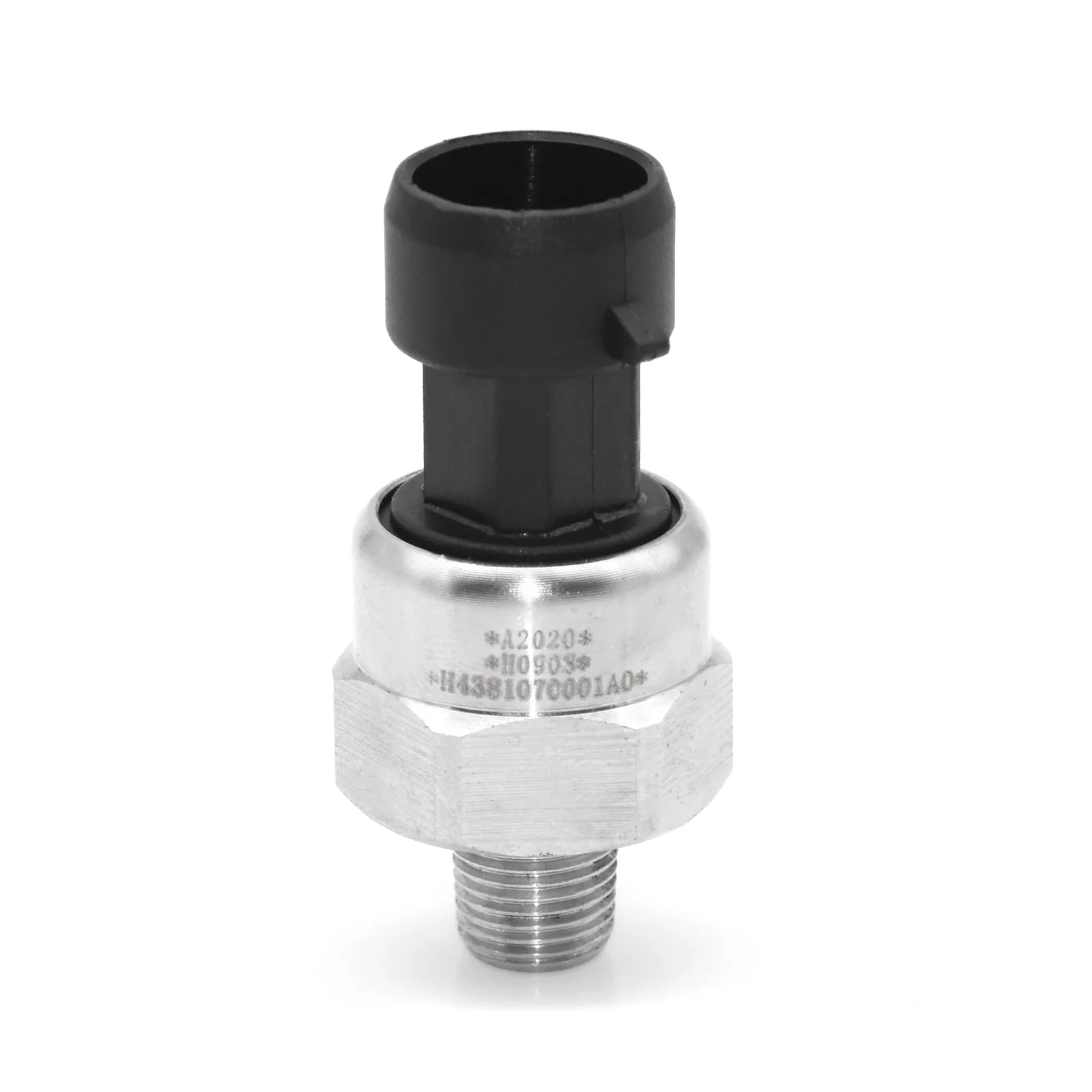

El cuerpo de acero inoxidable 316L es un punto favorable para trabajar en compartimentos de motor y circuitos expuestos a aceite, combustible o humedad. Frente a sensores económicos con cuerpos metálicos de composición poco clara, este material ofrece una mejor resistencia frente a la corrosión y a los contaminantes habituales de un vehículo.
El formato compacto permite instalarlo en lugares donde no cabría un manómetro mecánico o un sensor de mayor tamaño. Aun así, el reducido volumen no debe confundirse con una resistencia ilimitada a las vibraciones. Conviene dejar el cableado con una pequeña holgura y evitar que el peso del propio cable quede colgando del conector.
La protección IP67 resulta adecuada frente a polvo y salpicaduras, pero no justifica sumergir el conjunto ni exponer la conexión eléctrica directamente a agua a presión. En un vano motor recomiendo utilizar funda termorretractil con adhesivo, conector sellado o una caja de conexiones protegida.
Montaje y compatibilidad

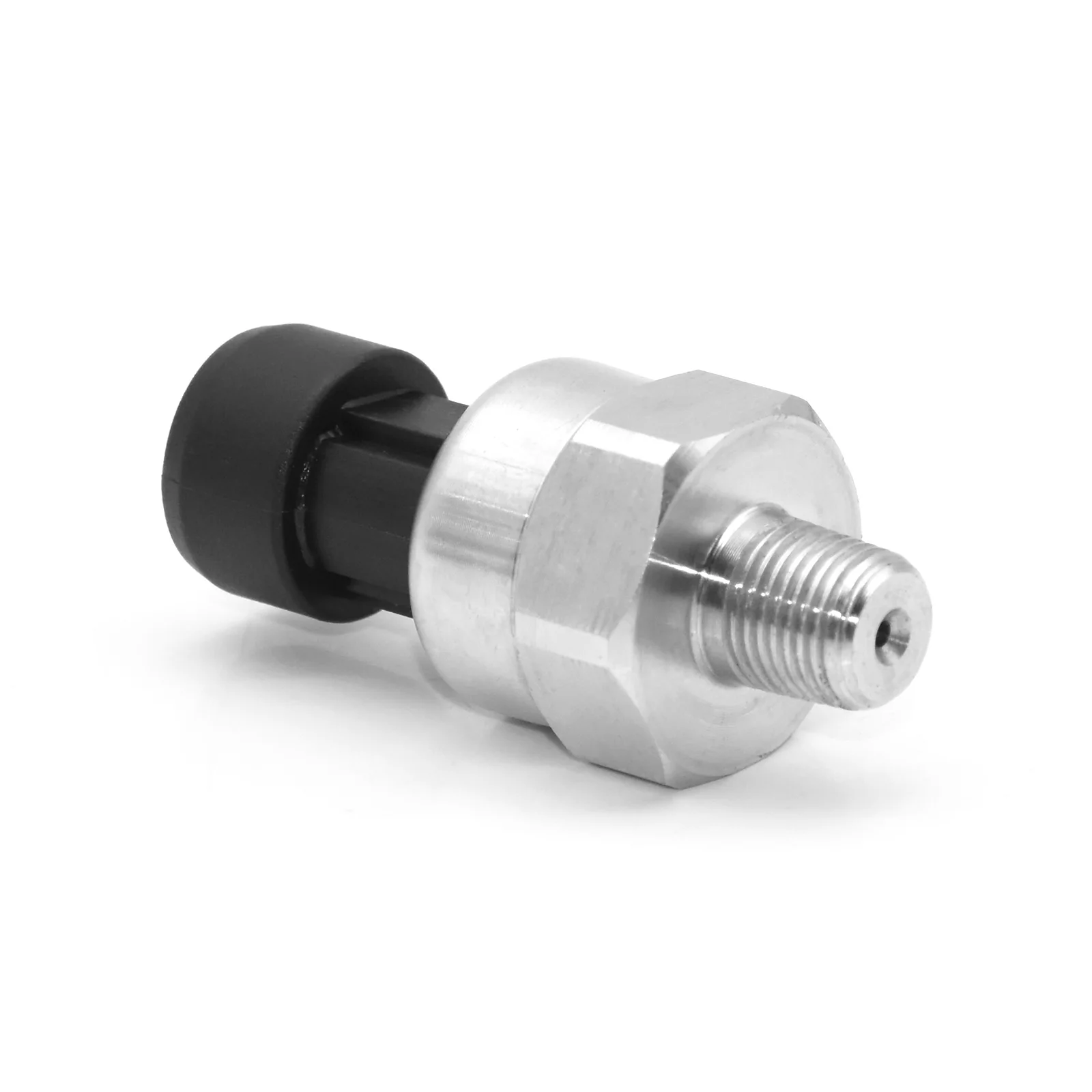

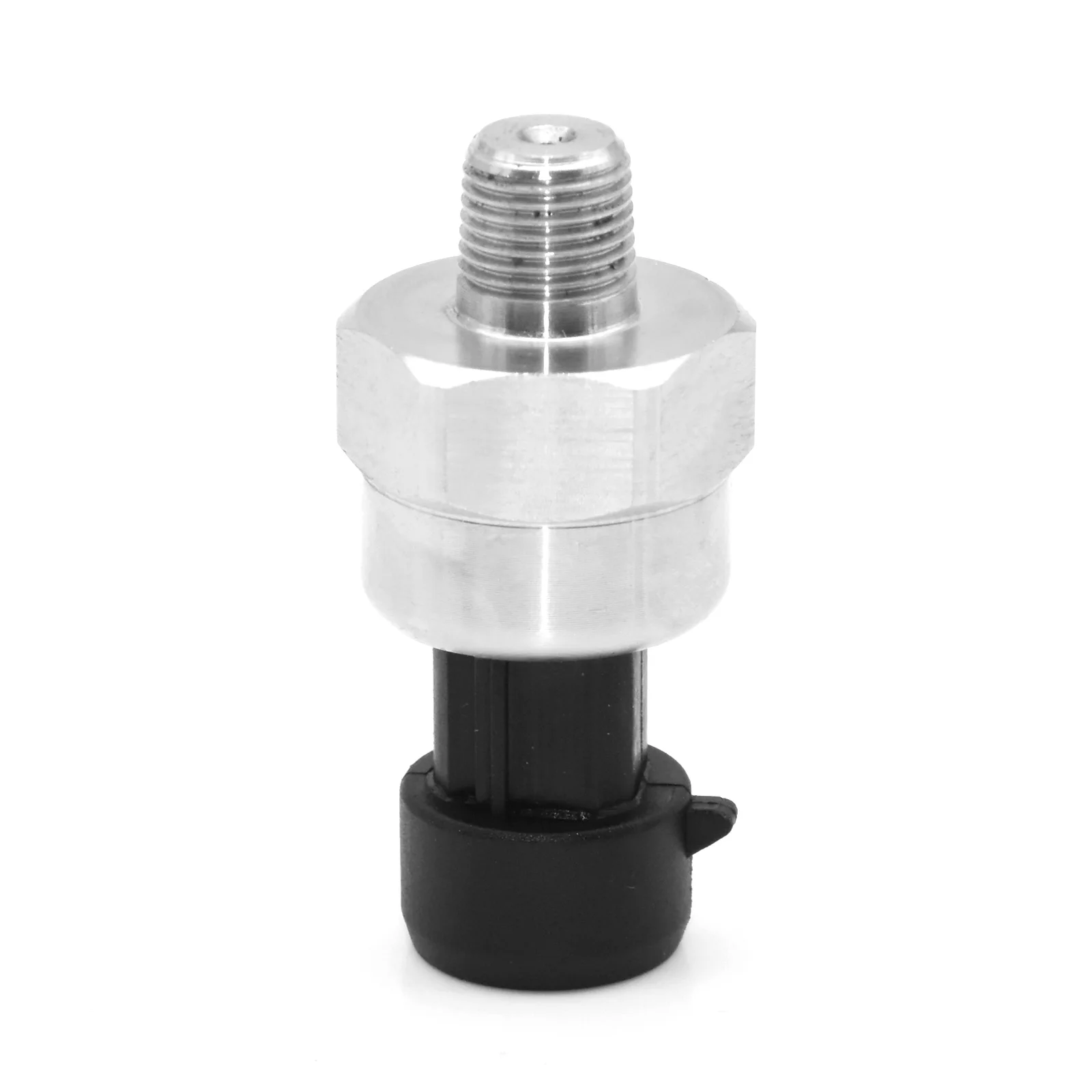

La rosca de proceso es de 1/8 NPT, un estándar habitual en adaptadores de competición, bloques de distribución y accesorios de instrumentación. No debe confundirse con una rosca metrica, BSP o una rosca de manometro convencional. Aunque parezca que entra unas vueltas, una incompatibilidad puede provocar fugas o dañar el alojamiento.
En una instalación sobre un motor europeo suele ser necesario utilizar un adaptador especifico. En circuitos de presión de aceite, por ejemplo, es preferible emplear un adaptador tipo sandwich en la carcasa del filtro o una pieza de toma diseñada para el motor correspondiente. En combustible conviene montar el sensor en un punto con flujo estable y lejos de zonas con pulsaciones excesivas.
El montaje debe hacerse sujetando el cuerpo metalico por la zona prevista y nunca retorciendo el cable. Aplicaria un sellador compatible con el fluido y con la temperatura de trabajo, evitando cubrir la primera vuelta de la rosca o introducir exceso de producto en el conducto. La cinta de PTFE puede desprender fragmentos y terminar obstruyendo pasos pequeños, por lo que no es mi primera opción en circuitos delicados.
Antes de fijarlo definitivamente, comprobaria tres aspectos: rango máximo del sensor, tipo de fluido y compatibilidad de la entrada de señal. La alimentación debe ser de 5 V regulados, la masa debe compartir una referencia limpia con el dispositivo de lectura y la señal debe conectarse a una entrada capaz de aceptar hasta 4,5 V.
Rendimiento y resultado final

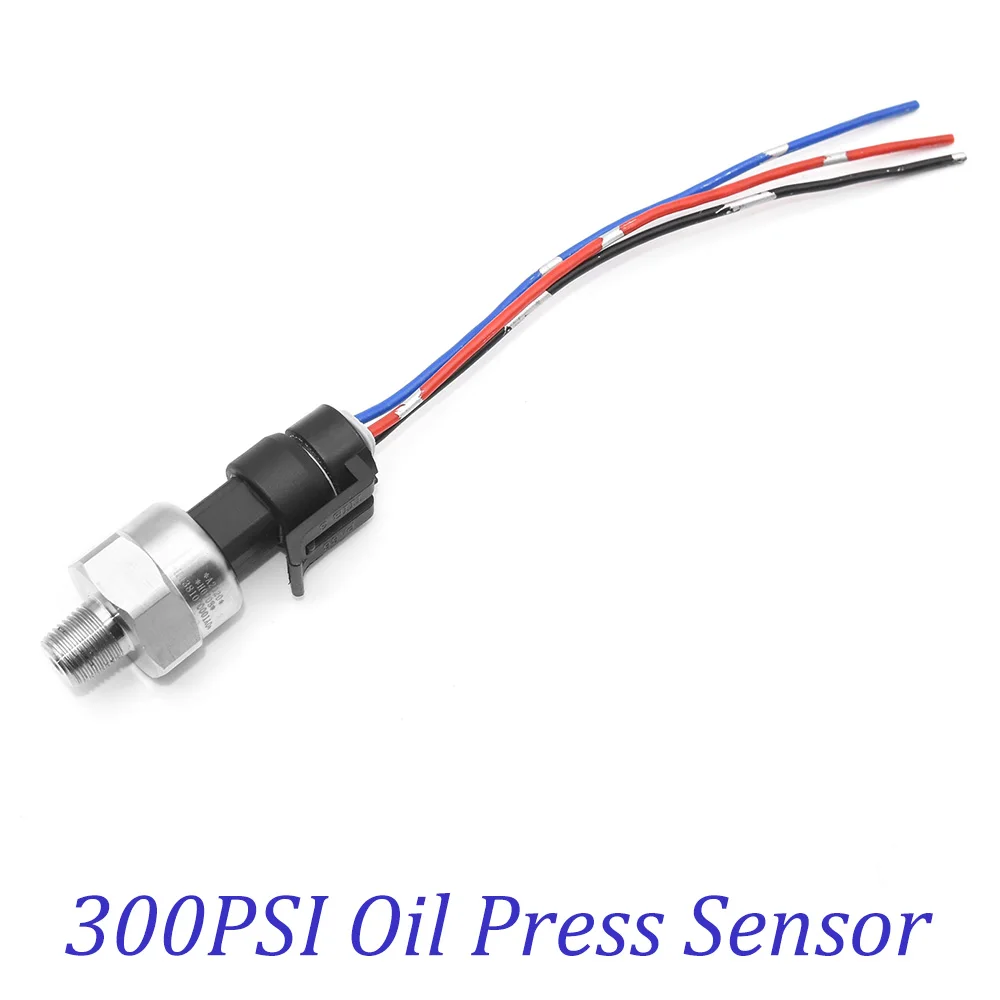

En una aplicación de presión de aceite, el rango de 300 psi suele ofrecer una resolución más aprovechable que el de 500 psi cuando las presiones reales del motor son moderadas. Elegir un rango excesivamente alto reduce la variación de tensión disponible para cada unidad de presión y puede perjudicar la lectura de valores pequeños.
La versión de 300 psi, con una precisión indicada de mas o menos 0,5 por ciento del fondo de escala, es la opción más interesante para una monitorización general. En el rango de 500 psi, la tolerancia indicada de mas o menos 1 por ciento del fondo de escala supone un margen absoluto mayor. Para una lectura de protección o alarma puede ser suficiente, pero no la consideraria una sustitución directa de un transductor calibrado para instrumentación de alta precisión.
El tiempo de respuesta inferior a 1 milisegundo permite registrar cambios rápidos, aunque el resultado real también dependera del filtrado electrónico, la frecuencia de muestreo y la longitud del conducto. En motores con bomba de combustible pulsante o con vibraciones intensas, una pequeña restricción o un volumen amortiguador puede ayudar a estabilizar la señal.
En un proyecto de telemetría para un vehiculo de calle con muchos kilometros, lo utilizaria para generar avisos de presión baja y observar tendencias, no como unico elemento de seguridad. La calibración inicial debe contrastarse con un manometro fiable y conviene revisar la señal con el motor frio y caliente.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Cuerpo compacto de acero inoxidable 316L.
- Salida lineal facil de interpretar.
- Buena rapidez de respuesta para adquisición de datos.
- Protección IP67 adecuada para el vano motor.
- Posibilidad de utilizarlo con distintos fluidos y gases compatibles.
Aspectos mejorables:
- La alimentación de 5 V limita el montaje directo en instalaciones de automoción.
- La rosca 1/8 NPT exige comprobar cuidadosamente el adaptador.
- Hay discrepancias entre los rangos anunciados comercialmente y los rangos tecnicos disponibles, por lo que es imprescindible identificar la version antes de instalarla.

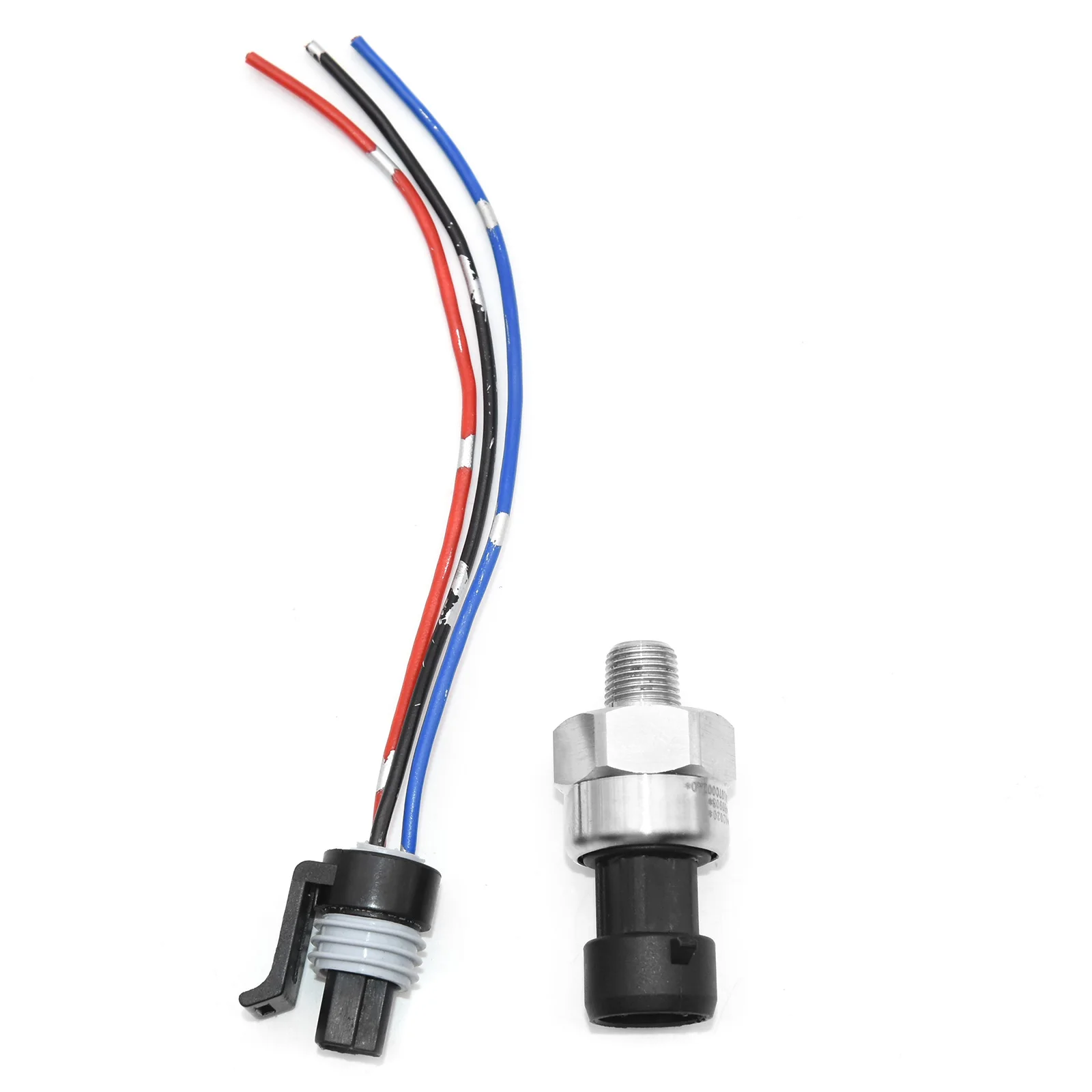

- El cable incluido puede requerir una protección adicional para soportar calor, aceite y vibraciones.
- La precisión del rango de 500 psi es menos interesante para medir presiones bajas con detalle.
Veredicto del experto
Me parece una solución funcional para monitorizar presión en proyectos de automoción, telemetría y control electrónico, siempre que se seleccione correctamente el rango y se respete la alimentación de 5 V. No lo montaria sin más en un circuito de combustible o aceite: utilizaria un adaptador adecuado, sellado compatible y una alimentación regulada y protegida.
Para presión de aceite convencional escogería el rango mas bajo que cubra con margen la presión maxima prevista. Reservaria el rango de 500 psi para circuitos realmente exigentes, como sistemas hidraulicos o aplicaciones donde esa escala sea necesaria. Bien instalado y contrastado frente a un instrumento de referencia, puede ofrecer una lectura estable y util, pero la calidad final dependera tanto del montaje y la calibración como del propio transductor.
