Sensor PAS de 5 imanes para bicicleta eléctrica de conversión

Análisis general del producto

Mi valoración técnica es que este sensor PAS de cinco imanes puede ser una solución sencilla para sustituir un conjunto de asistencia al pedaleo deteriorado o completar una conversión eléctrica compatible. El disco magnético gira con la biela y el sensor detecta el paso de los imanes; la señal permite que el controlador reconozca el pedaleo. No mide por sí solo la fuerza aplicada ni convierte una bicicleta convencional en eléctrica: necesita un controlador preparado para recibir una señal PAS.

Lo veo más indicado para bicicletas eléctricas o proyectos de conversión que ya utilicen un sensor de este tipo. Aunque aparezca asociado a patinetes, la compatibilidad no se debe dar por sentada: hay que comprobar que el controlador admita PAS, que el conector coincida y que el montaje físico sea viable.

Calidad de fabricación y materiales

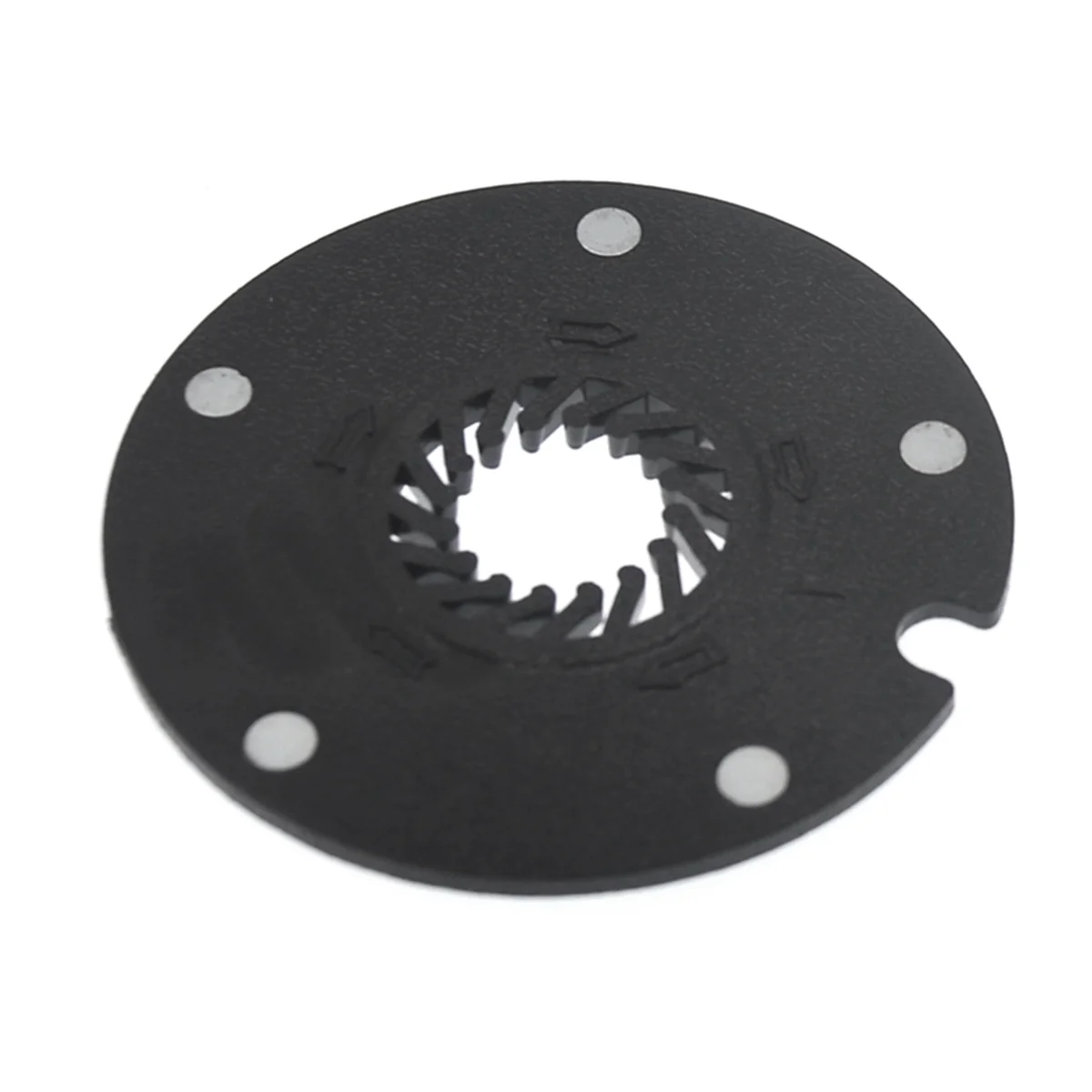

El conjunto es de plástico negro e incluye un disco de 65 × 65 × 2 mm, cinco imanes y cableado. El formato es ligero y sencillo, aunque con los datos disponibles no se puede valorar la resistencia del plástico a impactos, agua, vibraciones o exposición prolongada al sol. Tampoco se especifica un grado de protección, así que no lo trataría como un componente impermeable.

El espesor reducido del disco facilita que ocupe poco espacio alrededor del eje, pero obliga a revisar que quede plano y sin rozar con la biela, el cuadro o la tapa del motor. En un sensor magnético, la alineación y la separación entre imanes y captador influyen directamente en la detección; un entrehierro excesivo puede hacer que la señal sea irregular. La distancia de trabajo debe comprobarse en el montaje real, porque depende del sensor y de su posición.

Montaje y compatibilidad

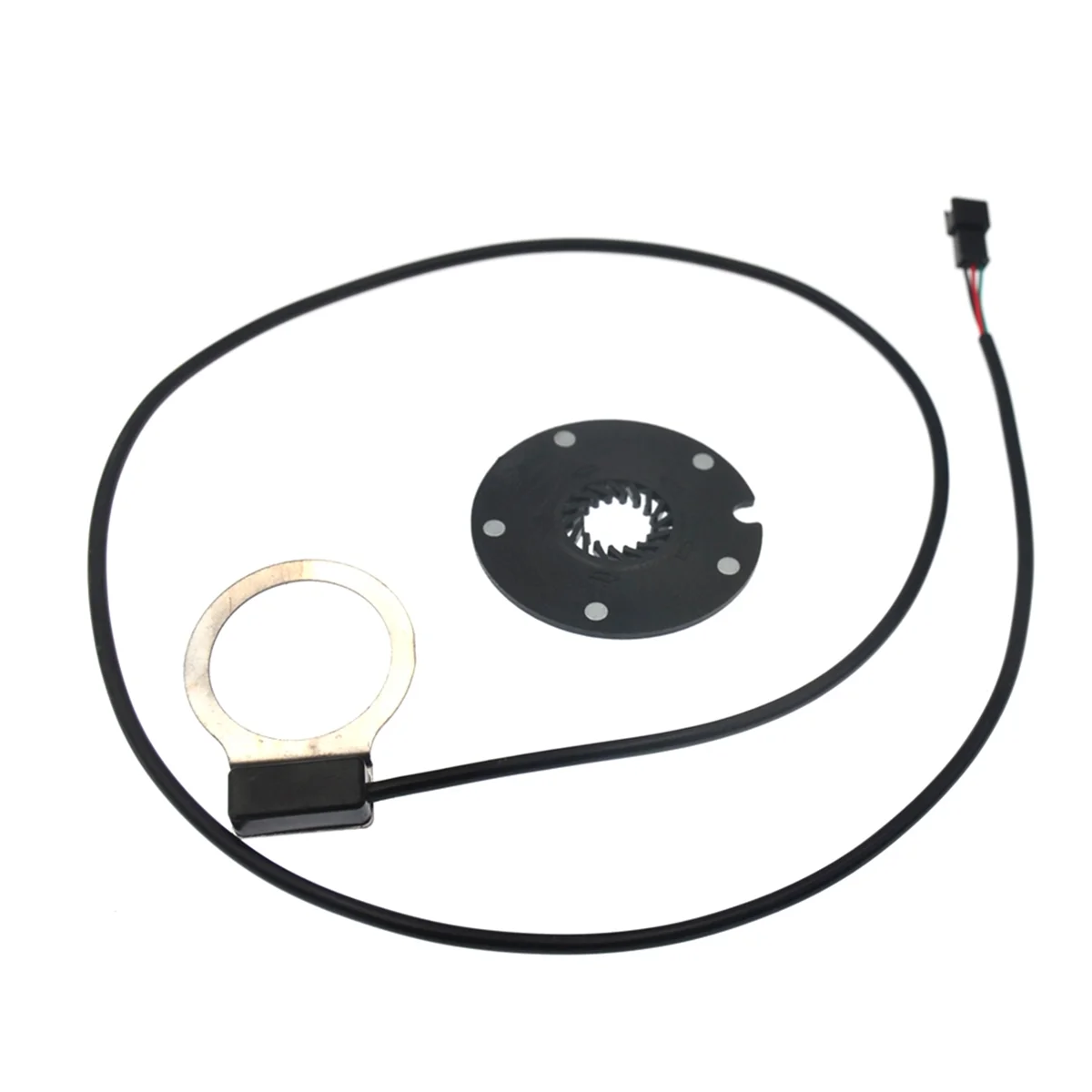

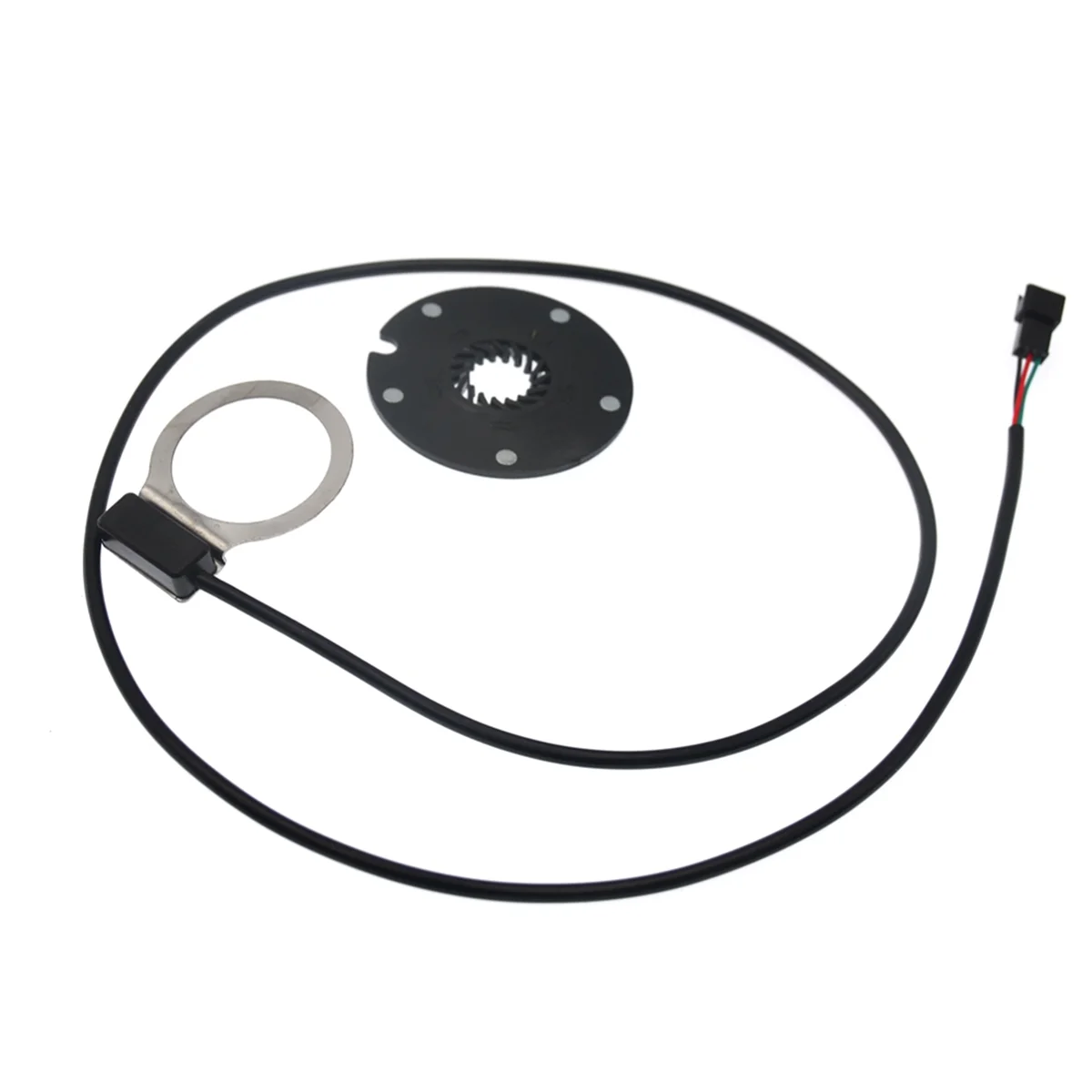

El paquete contiene un disco y un cableado. Los terminales SM se identifican como azul para señal, rojo para +5 V y amarillo para negativo. Antes de conectarlo, comprobaría el esquema del controlador: no asumiría que el orden de pines del conector coincide, aunque los colores parezcan habituales. Una conexión invertida puede impedir el funcionamiento y, según el circuito, llegar a dañar la entrada.

La longitud del cable aparece indicada como 88 cm y también como 94 cm, una discrepancia que conviene tener en cuenta si el recorrido hasta el controlador es justo. Mediría la ruta antes de instalarlo y evitaría tensar o empalmar el cable junto a partes móviles.

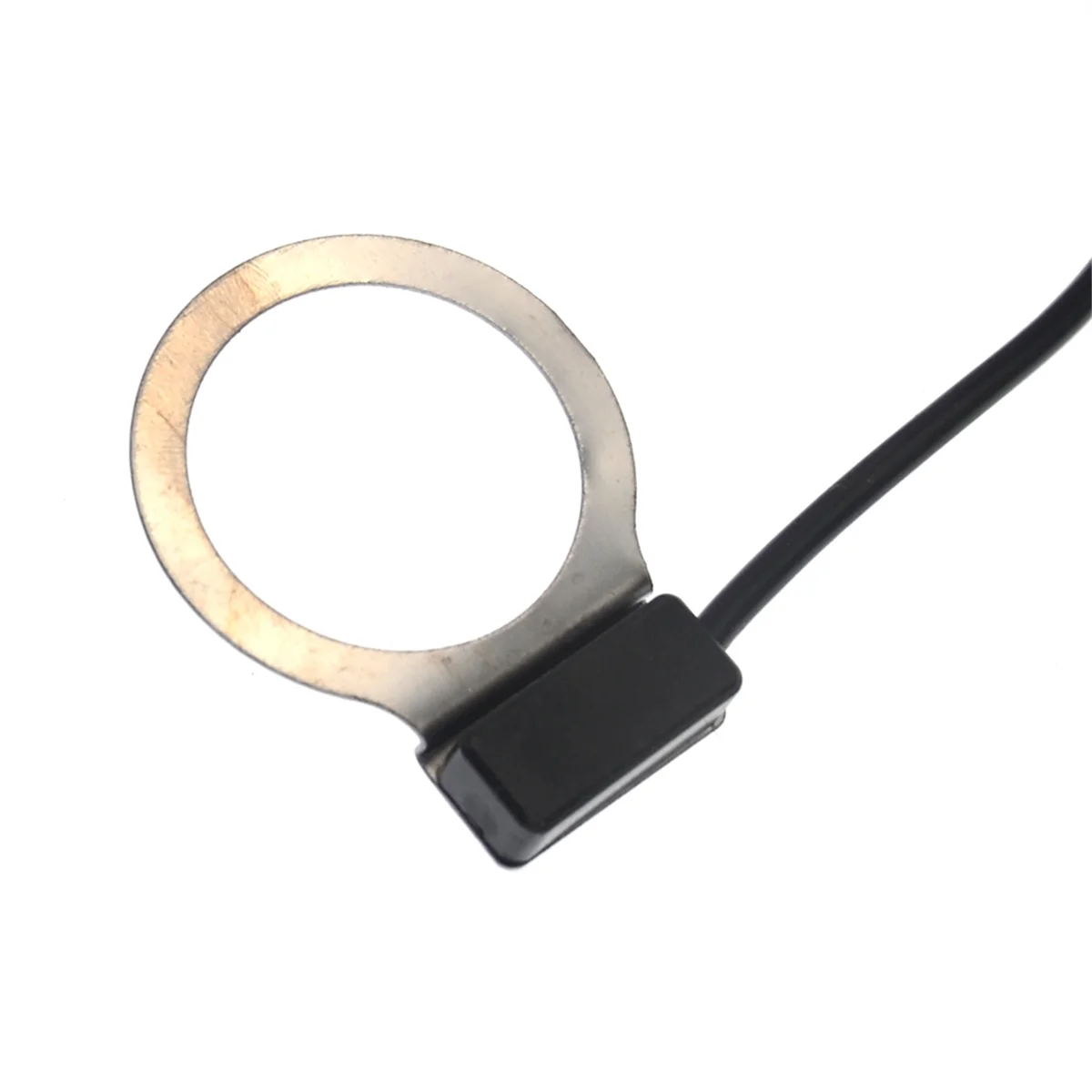

Para montarlo, dejaría el disco centrado y fijado sin deformarlo, colocaría el captador frente a la trayectoria de los imanes y giraría las bielas a mano para confirmar que no hay roces. Después probaría la asistencia con la rueda motriz levantada y verificaría que responde de forma estable al iniciar el pedaleo. Sin marca, referencia de controlador ni lista de bicicletas compatibles, no es posible confirmar compatibilidad con modelos concretos.

Rendimiento y resultado final

Cinco imanes proporcionan varios pasos de detección por vuelta, pero la respuesta final depende también del controlador y de la configuración de asistencia. En un uso urbano tranquilo, un sistema bien ajustado debería reconocer el pedaleo sin cortes; si la asistencia entra y sale, revisaría primero separación, alineación, conectores y continuidad del cable antes de atribuirlo al propio disco.

Frente a sensores PAS de montaje integrado o con soporte ajustable, este formato sencillo puede ser más económico y fácil de adaptar, pero ofrece menos información sobre ajustes, estanqueidad y compatibilidad. No esperaría que mejore por sí solo la potencia, la autonomía ni la suavidad del motor.

Puntos fuertes y aspectos mejorables

• A favor: conjunto simple, cinco imanes, cableado incluido y asignación de colores indicada.
• A revisar: compatibilidad no detallada, longitud de cable inconsistente y ausencia de especificaciones sobre protección ambiental y resistencia del material.
• Consejo práctico: fijar el cable lejos de la cadena, la rueda y las bielas; comprobar periódicamente que el disco no se haya desplazado.

Veredicto del experto

Lo elegiría como recambio básico para una conversión cuyo controlador ya admita un PAS de cinco imanes y cuyo montaje permita instalar este disco. Antes de comprar, confirmaría el tipo de conector, el pinout, el espacio disponible y la longitud de cable necesaria. Como kit de conversión completo no basta: es únicamente el sensor y su conjunto magnético.
