Sensor de partículas PMS5003 para diagnóstico de emisiones diésel

Análisis general del producto

He montado sensores de partículas para proyectos “de taller” y para campañas más serias de monitorizacion ambiental, y este PMS5003 me ha resultado una herramienta muy práctica cuando lo que quieres es ver tendencias de PM finas y gruesas con una lectura digital estable. No lo veo como un equipo pensado para homologar mediciones oficiales de calidad del aire, pero si encaja bien para diagnóstico casero con rigor (comparar antes/despues, detectar variaciones por modo de conducción, o registrar el efecto de una regeneracion puntual) y para automatizaciones donde necesitas datos consistentes, no impresiones.

En el uso sobre vehículos lo mas habitual es instalar el sensor en un punto donde “respira” una muestra representativa: típico a la entrada de un ducto de ventilacion, cerca de la zona de admision de aire pero evitando corrientes directas que disparen picos irreales, o en un compartimento controlado (por ejemplo, una minicamara o caja con toma hacia el exterior). Con ese enfoque, el sensor aporta una lectura digital útil para correlacionar con estados de funcionamiento (velocidad del ventilador, aperturas, carga del motor, temperatura exterior, etc.).

Calidad de fabricación y materiales

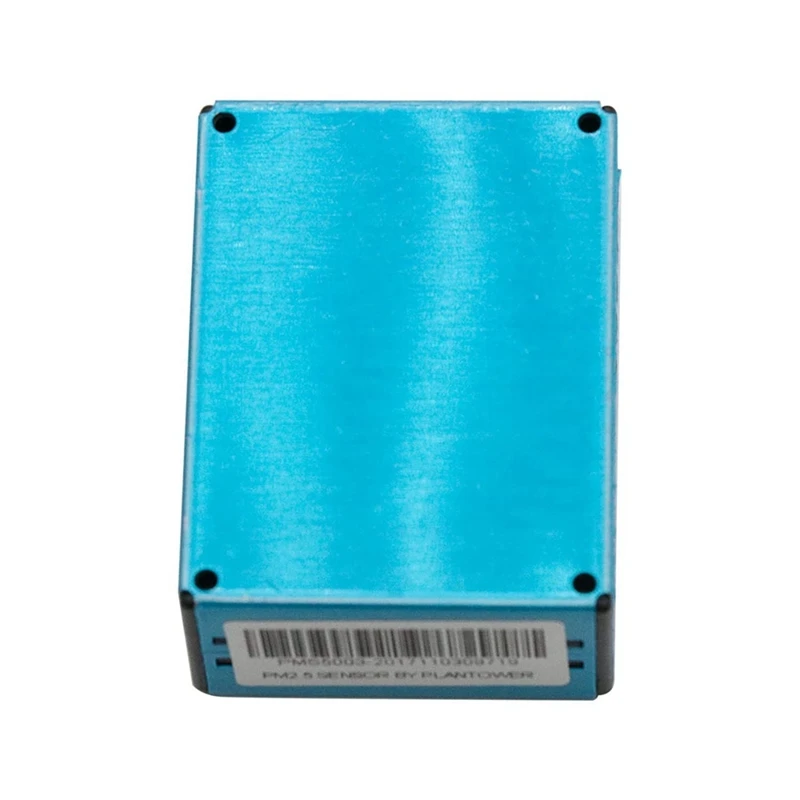

El cuerpo metalico es uno de los puntos que mas me gustan para entorno real. En un montaje de taller, entre polvo, golpes leves al manipular y vibraciones (sobre todo si lo fijas al vano motor o a una estructura del habitaculo sin soporte elastico), la carcasa metalica suele aguantar mejor que plasticos endebles. Ademas, al tener rigidez mecanica, minimiza holguras en el punto de sujeccion, que a la larga evita lecturas “raras” por micro-movimientos del conjunto.

En cuanto al sensor como componente de campo, lo trataria como un equipo electronico sensible a contaminacion por condensacion y por aerosoles. Lo he protegido con funda termorretractil en la zona de conexiones y con un pequeño deflector para que no le caiga agua directa en lavados o lluvia intensa. No por “falta de calidad”, sino por buena practica: estos sensores trabajan mejor cuando el flujo de aire llega limpio y relativamente estable.

Montaje y compatibilidad

La alimentacion a 5V DC y su consumo maximo de 120 mA hacen que sea facil integrarlo con placas tipo desarrollo. En mis montajes lo he alimentado desde un regulador y, cuando el coche tiene mucha variacion de tension o picos al arrancar, añado un filtrado basico (condenadores y, si hace falta, un poco de proteccion extra en la entrada). No necesitas una arquitectura compleja: con 5V bien estables el conjunto se comporta correctamente.

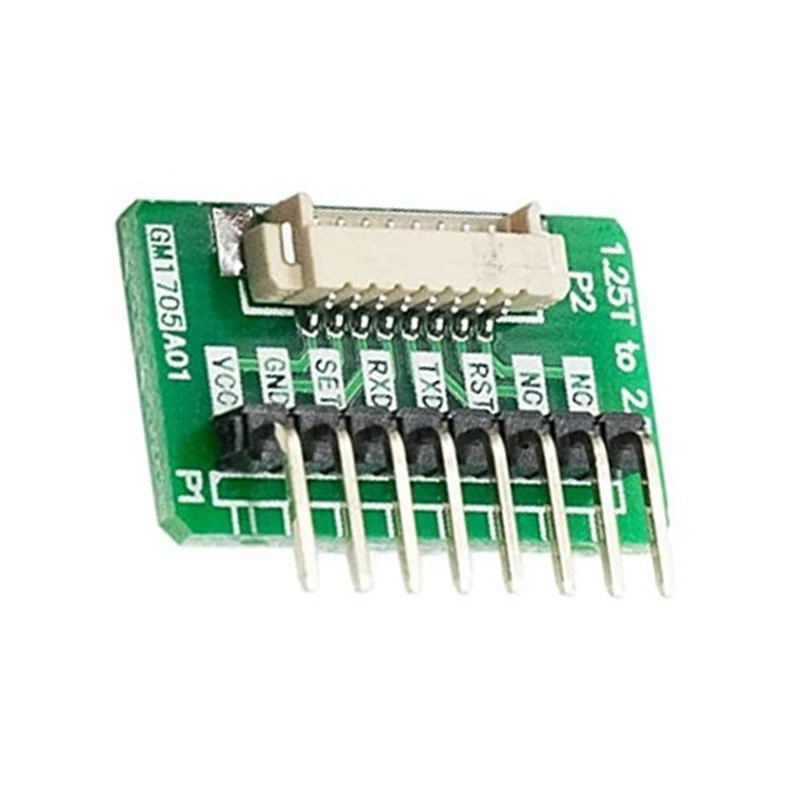

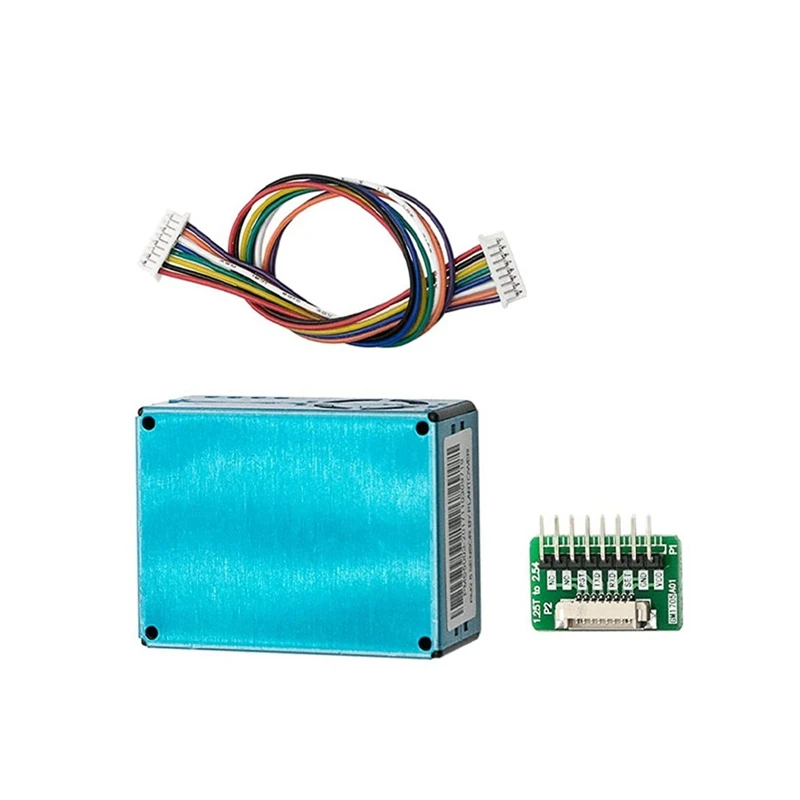

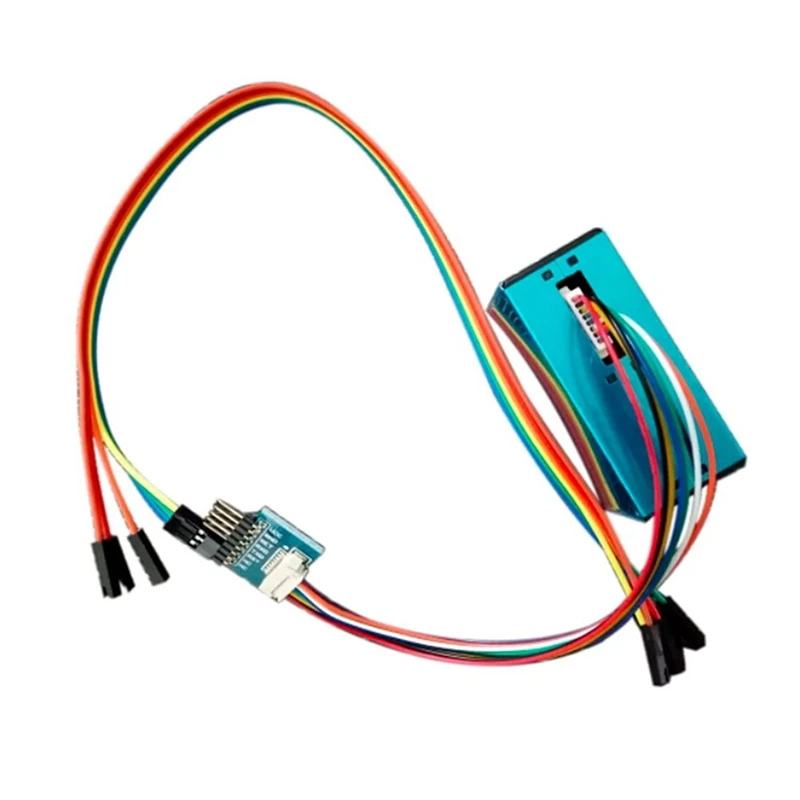

La comunicacion por UART es clave para montar lecturas directas con un microcontrolador. En el taller suelo usar un microcontrolador con conversor serie y registro de datos; el UART simplifica la vida frente a soluciones mas “cerradas” o con protocolos menos habituales. Tambien he aprovechado el hecho de que el montaje suele ser mas directo con el cable proporcionado, con cable y placa de interruptor G5 para conexion rapida. Ese detalle acelera el montaje y reduce errores de cableado (polaridad, falsos contactos y conexiones improvisadas).

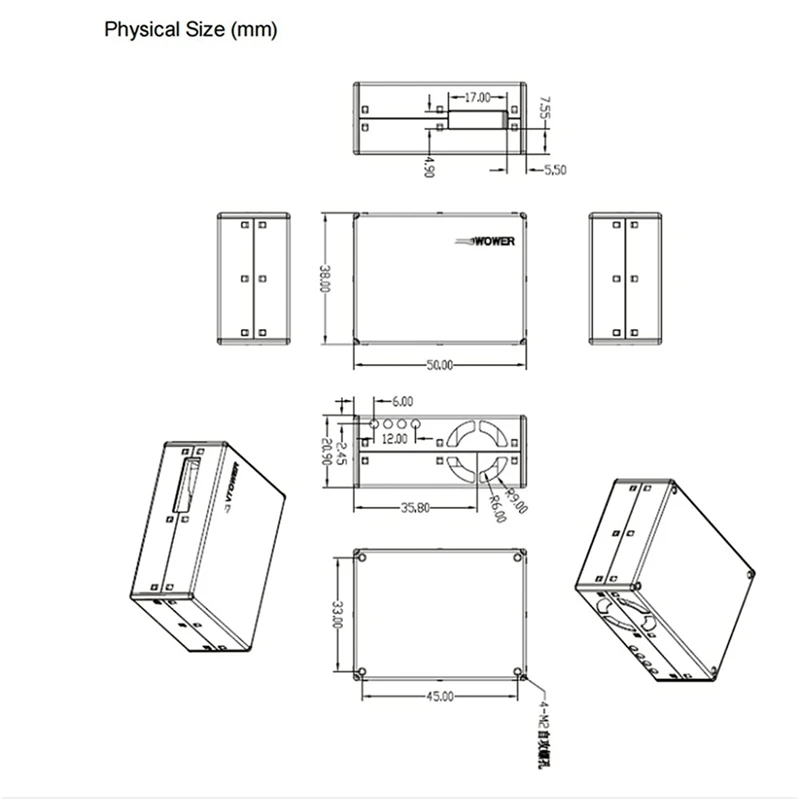

Sobre compatibilidad mecanica en coches: yo no lo montaria colgando del cable. Siempre utilizo una base con brida o tornillo y, si hay vibracion, intercalo una arandela de goma o espuma fina para que no transmita golpes. En instalacion al exterior, la prioridad es evitar que el sensor “vea” directamente la fuente de aire (sin mezclado). Mejor un pequeño difusor o un codo que estabilice el flujo.

Rendimiento y resultado final

En rango, cubre tres bandas que en la practica son justo las que mas interesan: 0.3–1.0 μm, 1.0–2.5 μm y 2.5–10 μm. Esa estructura te permite interpretar cambios hacia PM2.5 (por la parte de 0.3–2.5 μm) y hacia PM10 (añadiendo el tramo 2.5–10 μm). Para estudios “de taller”, esto es suficiente para ver cuando una situacion empeora o mejora, por ejemplo:

• En trayectos urbanos con mucha carga, suele aparecer una señal mas activa en las fracciones asociadas a finas.
• En periodos con buena ventilacion o cuando el sistema que controlo mejora el intercambio de aire, ves tendencia a la baja, sin que necesites “entender sensores de laboratorio”.
• Al comparar estados del habitaculo (puertas abiertas vs. modo recirculacion), el sensor se vuelve una herramienta de decision: no es perfecto, pero es claro para tendencias.

Donde he tenido que ajustar el enfoque es en el flujo de aire. Si el sensor queda en una zona donde le llega aire de forma muy turbulenta o directa (por ejemplo, saliendo de una tobera cercana), aparecen picos que no reflejan el “promedio” real que quieres diagnosticar. En esos casos, el rendimiento mejora cuando lo reubicas: un punto algo mas atrasado, con un deflector, y a ser posible con flujo mas uniforme.

Sobre calibracion: viene calibrado de fabrica para uso general. Yo he comprobado consistencia interna repitiendo pruebas en el mismo sitio antes y despues de reinicios. Para comparaciones relativas dentro del mismo coche y con el mismo montaje, el resultado es suficientemente estable. Si tu objetivo fuera precision extrema “tipo normativa”, ya tendrias que entrar en calibraciones mas controladas y referencias externas, porque el conjunto dependera del entorno, humedad, flujo y alineacion del muestreo.

Puntos fuertes y aspectos mejorables

Fortalezas que me han funcionado en el mundo real:

• Integracion sencilla: 5V DC y UART encajan perfecto con microcontroladores y logging.
• Carcasa metalica: buena resistencia para un uso de taller y montajes donde puede haber golpes leves.
• Rangos utiles: bandas que permiten interpretar fracciones finas y gruesas para decisiones practicas.
• Cableado ya encarrilado: el conjunto con interruptor G5 acelera montajes y reduce errores.

Aspectos mejorables (en tu instalacion, mas que en el hardware):

• El mayor condicionante es el flujo de aire hacia el sensor: si no estabilizas la muestra, la lectura se vuelve “nerviosa”.
• En entornos con humedad o agua, conviene proteger conexiones y definir un alojamiento que no reciba lluvia directa.
• Para comparativas serias entre sesiones (diferentes dias o distinta climatologia), necesitas controlar variables de montaje (misma posicion, mismo “camino” del aire y mismos tiempos de espera).

Veredicto del experto

Como herramienta tecnica para montar un sistema que registre PM2.5 y PM10 en un coche y tome decisiones por tendencia, este PMS5003 me parece una eleccion solida por su facilidad de integracion (5V y UART) y por unos rangos de medida bien orientados a lo que suele interesar en diagnosis. Lo recomendaria especialmente para proyectos de automatizacion, estudios comparativos “antes/despues” y equipos de monitorizacion ambiental a escala practica. La clave para exprimirlo es el montaje del muestreo: cuando estabilizas el flujo y proteges conexiones, las lecturas son coherentes y accionables; cuando no, te castiga con picos que no representan el escenario real.
