Análisis de Experto
Experto verificado
Análisis general del producto
He trabajado con este sensor NOx en aplicaciones Caterpillar equipadas con sistemas de postratamiento SCR, especialmente en motores C13, C13B, C15 y C18. Su función es medir la concentración de óxidos de nitrógeno en los gases de escape y enviar esa información a la unidad de control, que utiliza el dato para supervisar la eficacia del sistema anticontaminación y ajustar su estrategia de funcionamiento. En este tipo de maquinaria, un sensor NOx defectuoso puede provocar avisos de emisiones, limitación de potencia, regeneraciones anómalas o códigos de avería persistentes.
La referencia 539-0118, también escrita como 5390118, es el punto principal que debe comprobarse antes de comprar. No recomiendo seleccionar este componente únicamente por la forma de la carcasa o por el parecido del conector. En Caterpillar existen sensores visualmente muy similares, pero con diferencias en el cableado, la posición de montaje o la calibración electrónica.
En el mercado también aparece cruzado con referencias como 11R1774 y 4415130 en determinadas aplicaciones, aunque una referencia equivalente no garantiza por sí sola que sea válido para todas las máquinas. La confirmación mediante número de serie del motor, número de serie del equipo y posición del sensor sigue siendo la comprobación más segura.
Calidad de fabricación y materiales

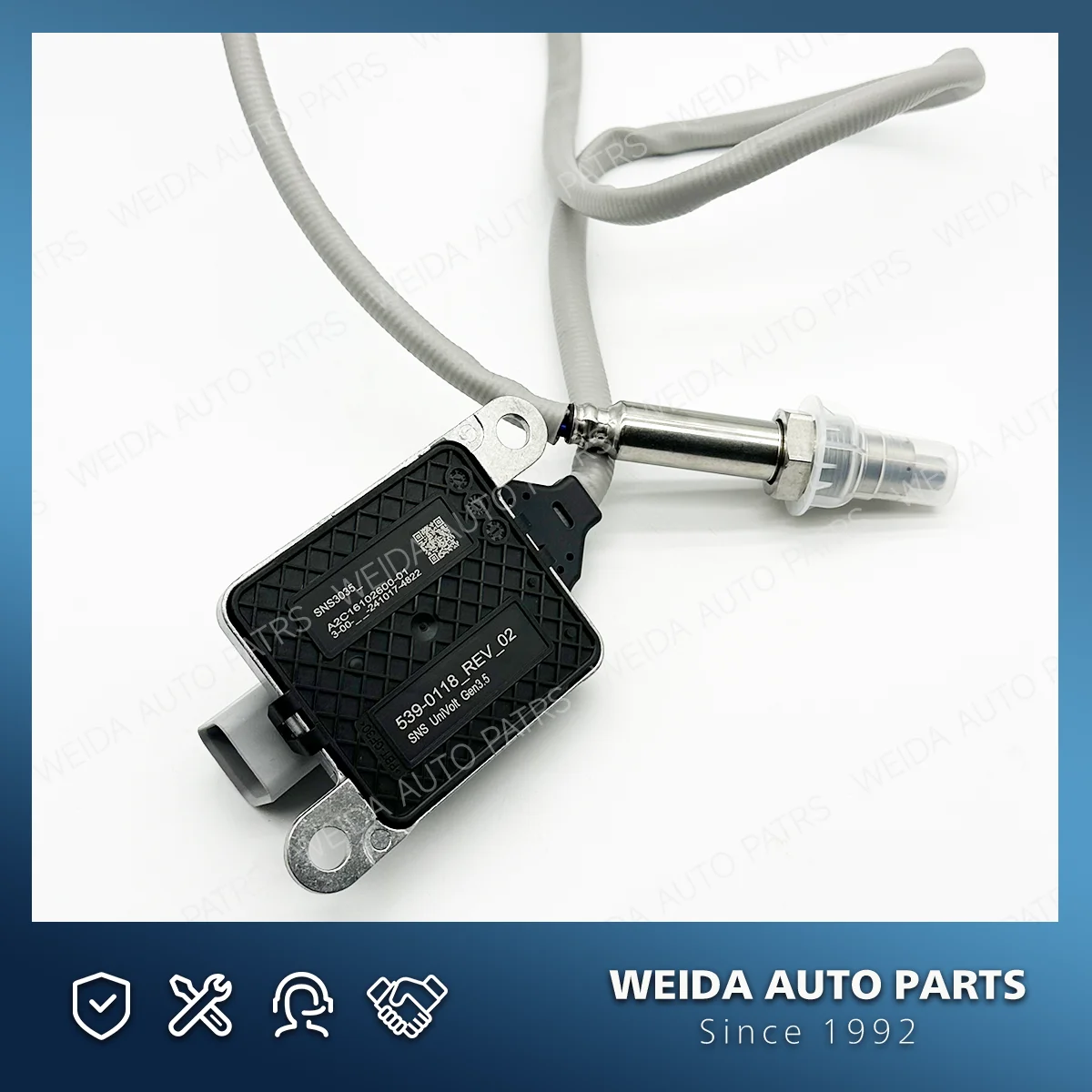

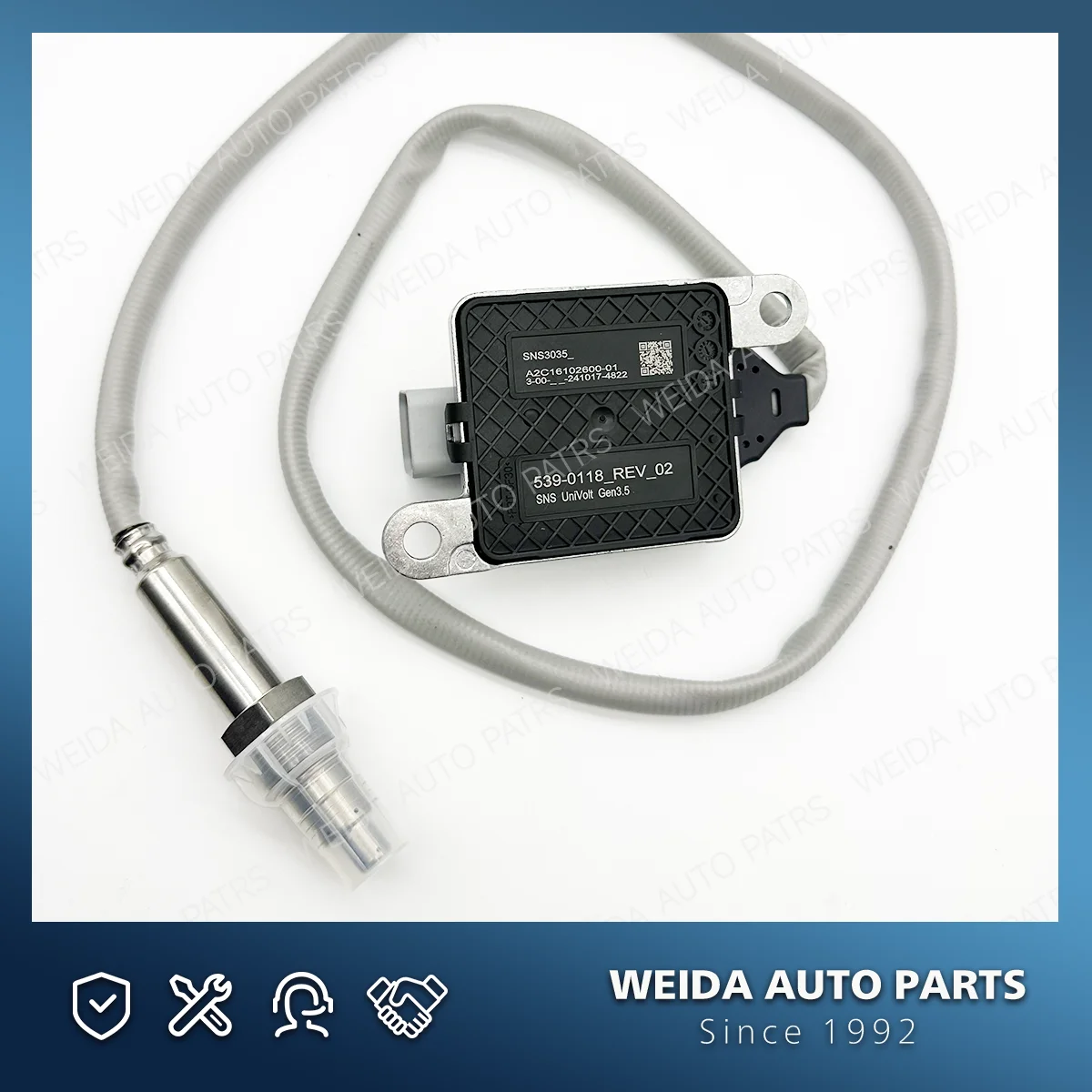

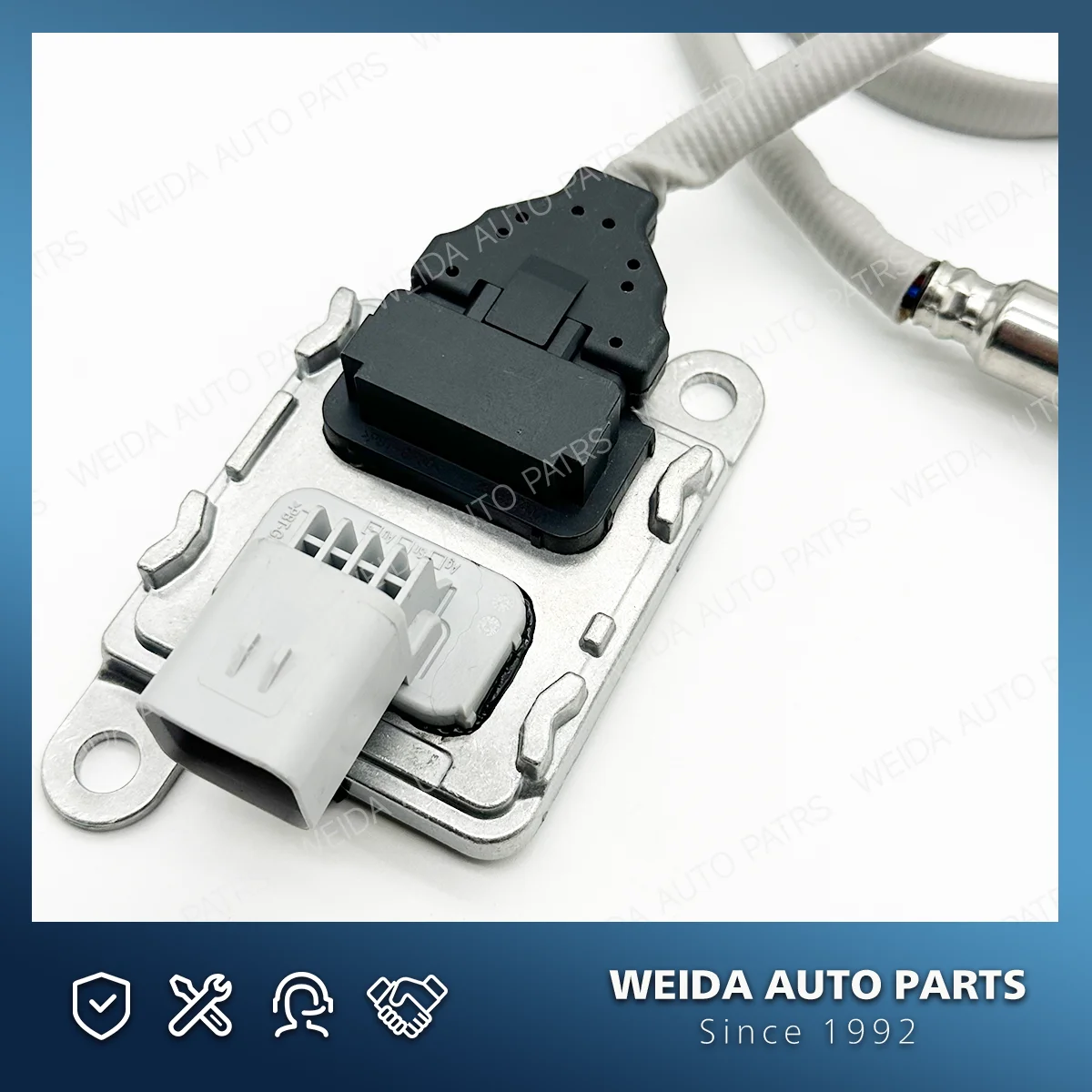

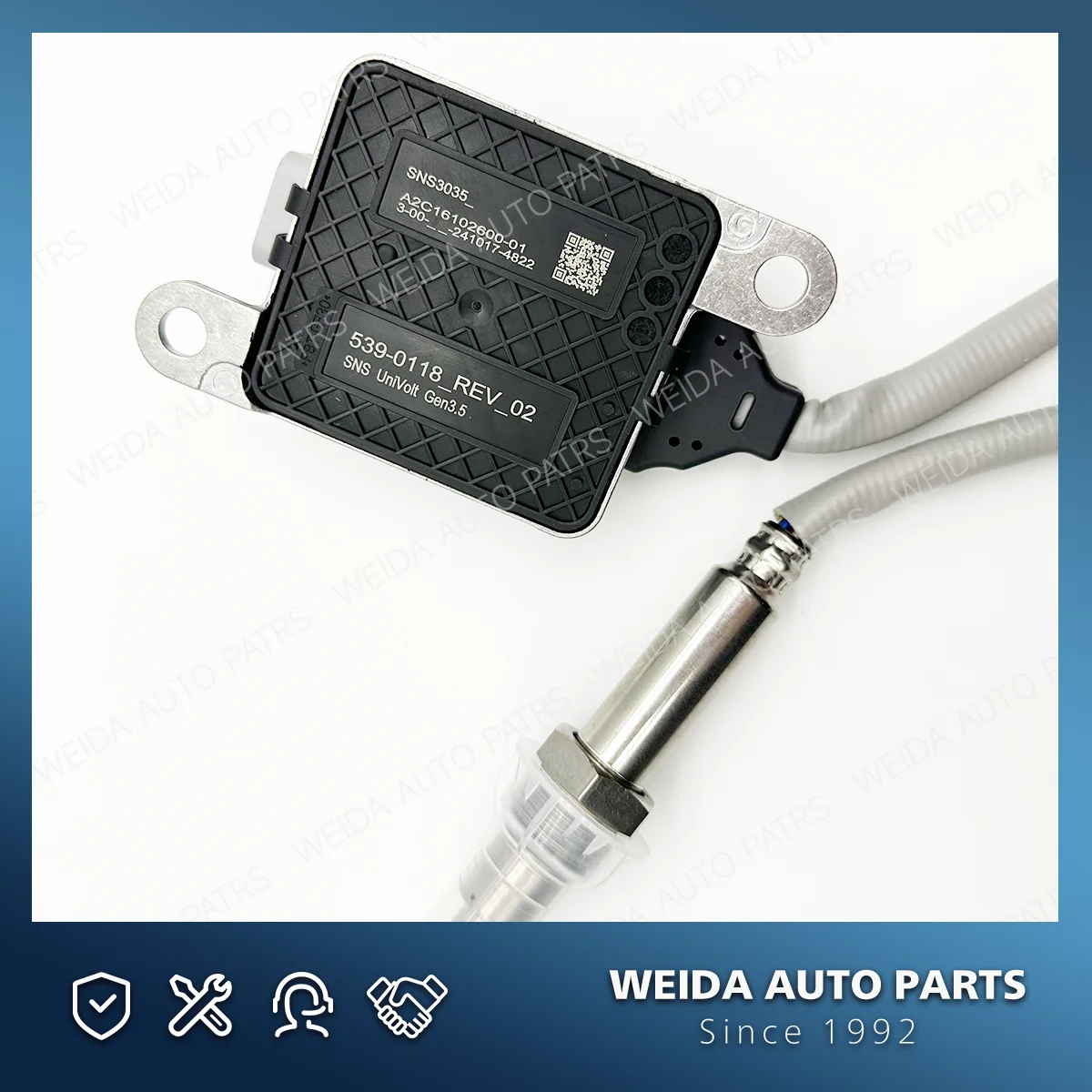

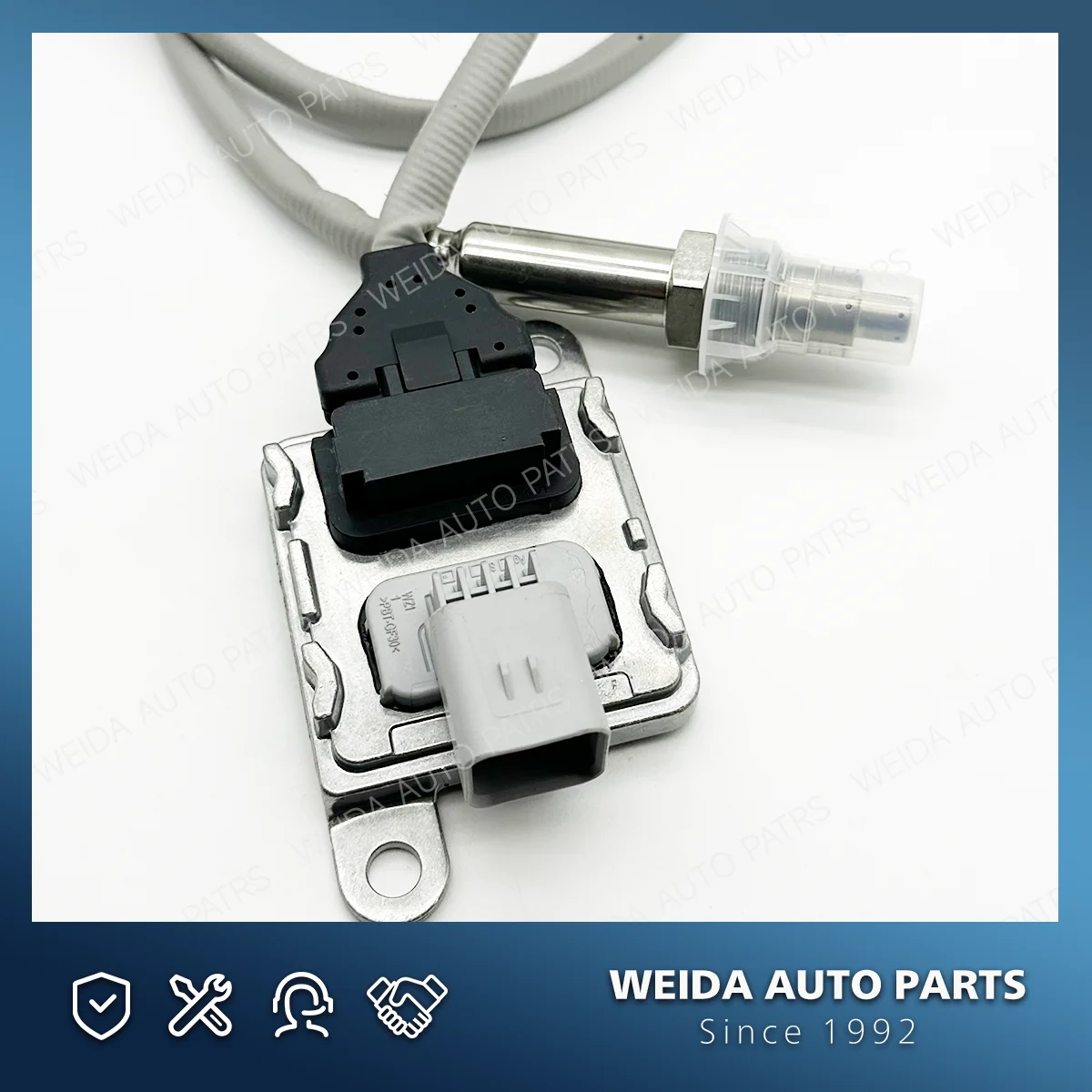

La unidad presenta la configuración habitual de un sensor NOx moderno para maquinaria pesada: elemento sensor situado en la línea de escape, cableado protegido y módulo electrónico separado de la zona de mayor temperatura. Esta separación es importante, porque la electrónica no debe quedar expuesta directamente al calor extremo ni a las vibraciones del tubo de escape.
En los montajes que he revisado, los aspectos más importantes no son únicamente el acabado exterior, sino la calidad del sellado, la rigidez del cable y la protección del conector. Un sensor puede parecer correcto y fallar prematuramente si el aislamiento se endurece con los ciclos térmicos o si entra humedad en la conexión. La referencia se emplea en sistemas SCR y está destinada a proporcionar realimentación a la centralita, no a sustituir un sensor de temperatura o de presión diferencial.
El punto menos favorable es la falta de información completa sobre dimensiones, longitud exacta del cable y composición del elemento sensor. Por eso, antes de desmontar la pieza antigua, conviene fotografiar el recorrido del cable y comprobar la ubicación del módulo electrónico. Si el cable queda demasiado cerca del colector, del turbocompresor o de una zona móvil, el riesgo de avería aumenta considerablemente.
Montaje y compatibilidad
El montaje no suele ser complicado para un taller con experiencia en maquinaria Caterpillar, pero la extracción puede requerir tiempo. Después de muchos ciclos térmicos, la rosca del sensor puede quedar agarrotada por carbonilla y oxidación. Yo suelo trabajar con el escape completamente frío, limpiar la zona, aplicar un aflojatodo adecuado y utilizar una herramienta que no deforme la cabeza del sensor.
Antes de instalarlo, compruebo estos puntos:
- Referencia grabada o identificada en el sensor retirado.
- Compatibilidad con el motor y el modelo concreto del equipo.
- Número de pines y forma del conector.
- Longitud y recorrido del cable.
- Posición del sensor dentro del sistema de escape.
- Estado del soporte, las grapas y el cableado original.
En equipos 416, 420, 420XE y 428, así como en determinadas configuraciones con motores C13, C13B, C15 y C18, la compatibilidad puede variar según el año, la norma de emisiones y el número de serie. Por ese motivo, no reutilizo grapas dañadas ni dejo el cable colgando. El sensor debe quedar sujeto, sin tensión en el conector y alejado de bordes cortantes.
No conviene aplicar pasta antigripante sobre la punta sensible ni contaminar el conector con grasa. Si el fabricante del equipo especifica un producto concreto para la rosca, debe aplicarse únicamente en la cantidad y zona recomendadas. Una vez conectado, verifico que el enchufe encaje hasta el fondo y que el cierre no quede forzado.
Rendimiento y resultado final
En una aplicación Caterpillar C13 con varios miles de horas de trabajo, el síntoma inicial era un código relacionado con la lectura de NOx y una respuesta irregular del sistema SCR. Tras sustituir el sensor y revisar el cableado, la lectura se estabilizó durante la prueba de carga y el fallo dejó de reaparecer después de borrar los códigos y completar el procedimiento de comprobación.
En otro caso, sobre una máquina de la familia 420, el problema no estaba únicamente en el sensor: había humedad en el conector y una fijación del cable demasiado próxima al escape. La sustitución funcionó correctamente solo después de reparar el recorrido y proteger la conexión. Esto demuestra que cambiar el componente sin revisar la instalación puede llevar a diagnosticarlo erróneamente como defectuoso.
Frente a alternativas universales o sensores de procedencia poco clara, esta referencia específica ofrece la ventaja de partir de una identificación OE concreta. Como contrapartida, algunos repuestos equivalentes del mercado proporcionan más documentación sobre garantía, medidas y procedimiento de montaje. Hay proveedores que especifican incluso conector, tensión de trabajo y dimensiones, pero esos datos deben confirmarse para la versión exacta antes de tomarlos como válidos para cualquier 539-0118.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Referencia claramente identificada mediante 539-0118 y 5390118.
- Aplicación orientada a motores y equipos Caterpillar concretos.
- Sustituye un componente crítico del control de emisiones SCR.
- Montaje razonablemente directo cuando el conector y la posición coinciden.
- Adecuado para reparar averías relacionadas con la medición de NOx.
Aspectos mejorables:
- La compatibilidad no queda completamente definida por año y número de serie.
- Faltan datos detallados sobre cable, dimensiones y características eléctricas.
- No debe darse por hecho que incluye juntas, soportes o accesorios de instalación.
- El diagnóstico posterior requiere equipo compatible con la electrónica Caterpillar.
- Un fallo de cableado, alimentación o comunicación puede presentar síntomas similares a los de un sensor averiado.
Veredicto del experto
Considero que es una opción razonable como repuesto de sustitución cuando la referencia 539-0118 coincide exactamente con el sensor instalado y la aplicación del equipo está confirmada. No lo compraría solo porque el conector parezca idéntico: en motores industriales y maquinaria de obra, la identificación por referencia y número de serie es más importante que la apariencia.
Después del montaje, recomiendo borrar los códigos, arrancar el motor, comprobar que no existan fugas en el escape y realizar una prueba de funcionamiento con el sistema de diagnóstico correspondiente. Si el fallo reaparece, hay que revisar alimentación, masa, continuidad del cable, conectores y posibles problemas del sistema SCR antes de culpar de nuevo al sensor. Con una instalación limpia y bien protegida, puede resolver de forma efectiva una avería de lectura de NOx sin necesidad de sustituir otros componentes del postratamiento.
