Sensor nivel de combustible unidad emisora para aforador

Análisis general del producto

He montado este tipo de emisor resistivo de nivel (con sonda larga regulable por longitudes y señal para indicadores por resistencia) en varios vehículos y también en instalaciones “mixtas” con un depósito auxiliar. La idea de fondo es clara: sacar una lectura estable y útil en el salpicadero (combustible y, cuando aplica, nivel de agua), sustituyendo o incorporando la instrumentación donde antes solo tenías un sistema resistivo clásico.

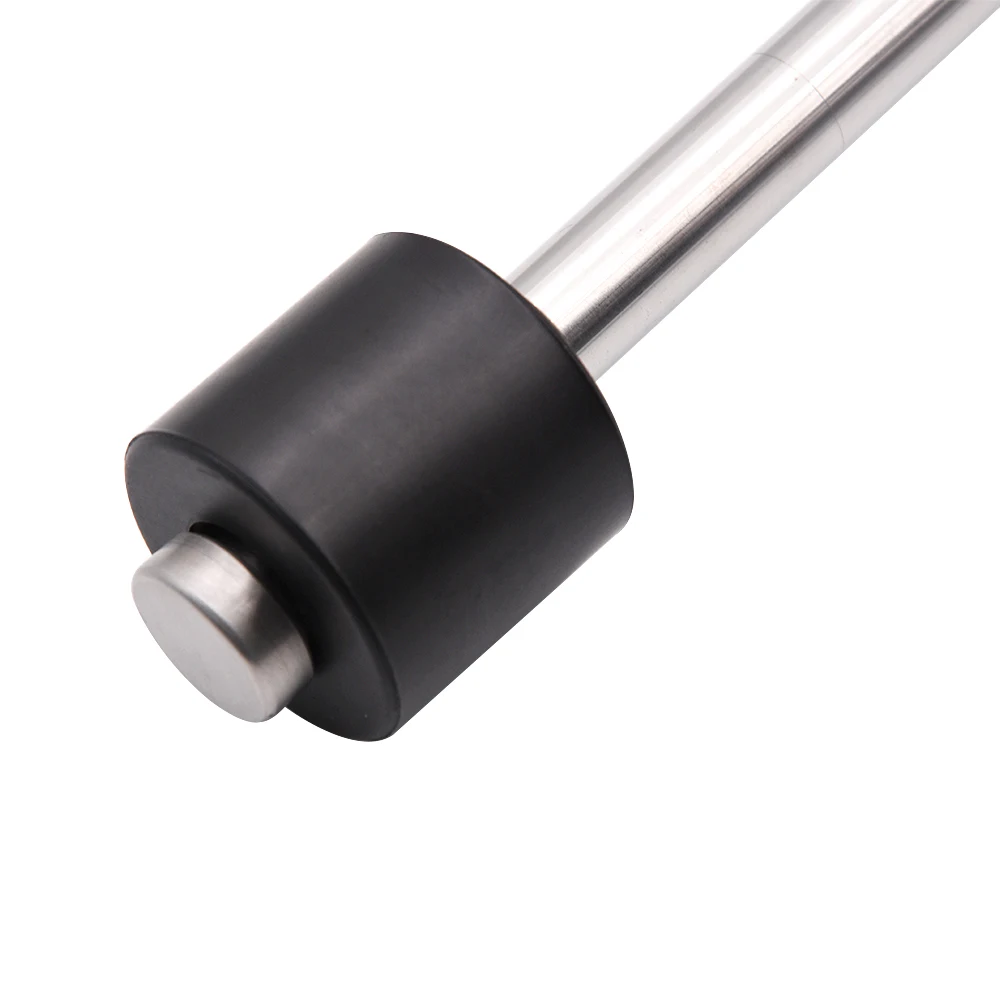

Lo que más me ha gustado, en uso real, es que permite afinar la lectura en depósitos donde un sensor de escalado “grueso” te daba saltos demasiado grandes. Aquí se aprecia que el emisor está pensado para resoluciones más pequeñas (típicamente 21 mm), algo que se nota especialmente en el tramo bajo del depósito: el indicador se vuelve más “legible” para decidir repostaje con margen, en vez de quedarte a medias entre “medio” y “reserva”.

Trabajo con esto en coches de cliente con recorridos mixtos (carretera y ciudad) y también en entornos más exigentes (lluvia constante, salpicaduras y vibración). Por eso valoro mucho que sea un conjunto orientado a exterior y con sellado serio.

Calidad de fabricación y materiales

El conjunto se siente como un emisor pensado para sufrir: carcasa sellada, conexión con elementos de estanqueidad y una sonda preparada para ir dentro del depósito con continuidad en el tiempo. El punto clave es el sellado IP67, que en montaje “de verdad” marca la diferencia cuando el entorno no perdona (barco o vehículo con rutas de invierno, charcos, lavados frecuentes o salpicadura constante).

También me fijé en dos cosas durante las instalaciones:

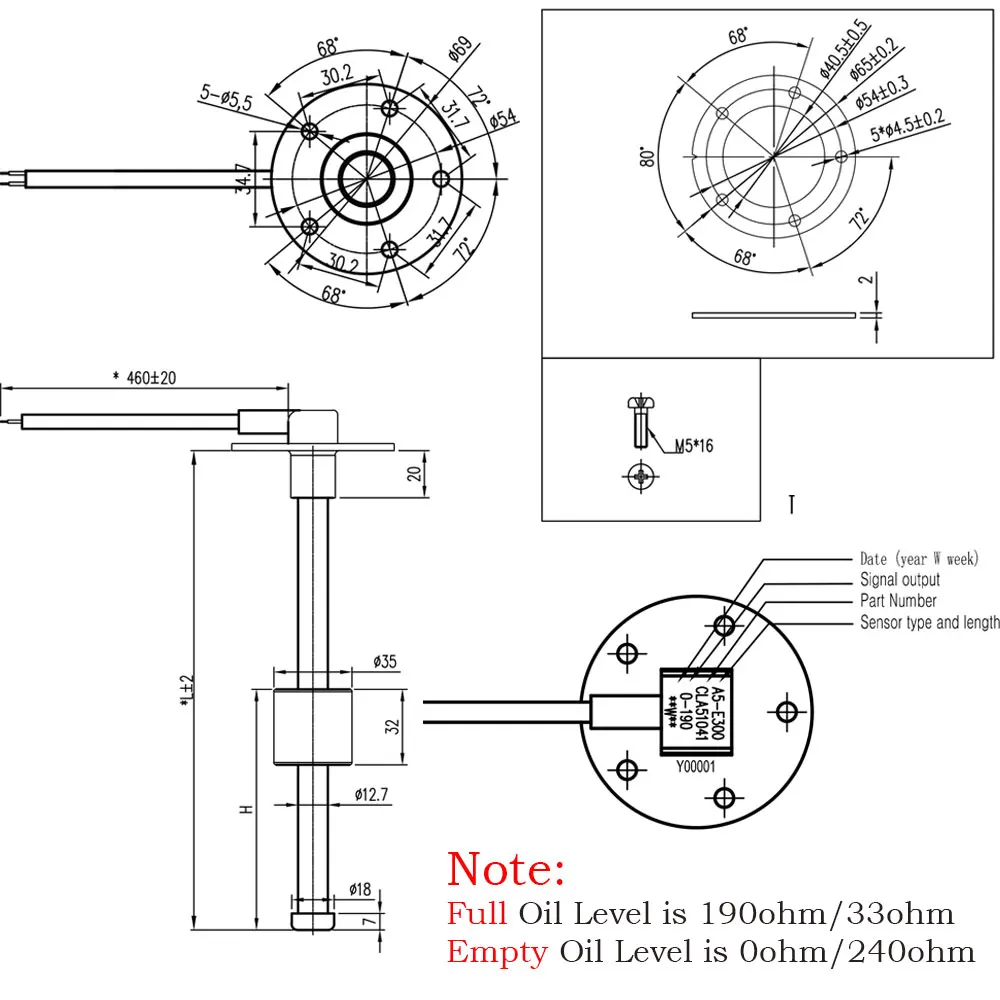

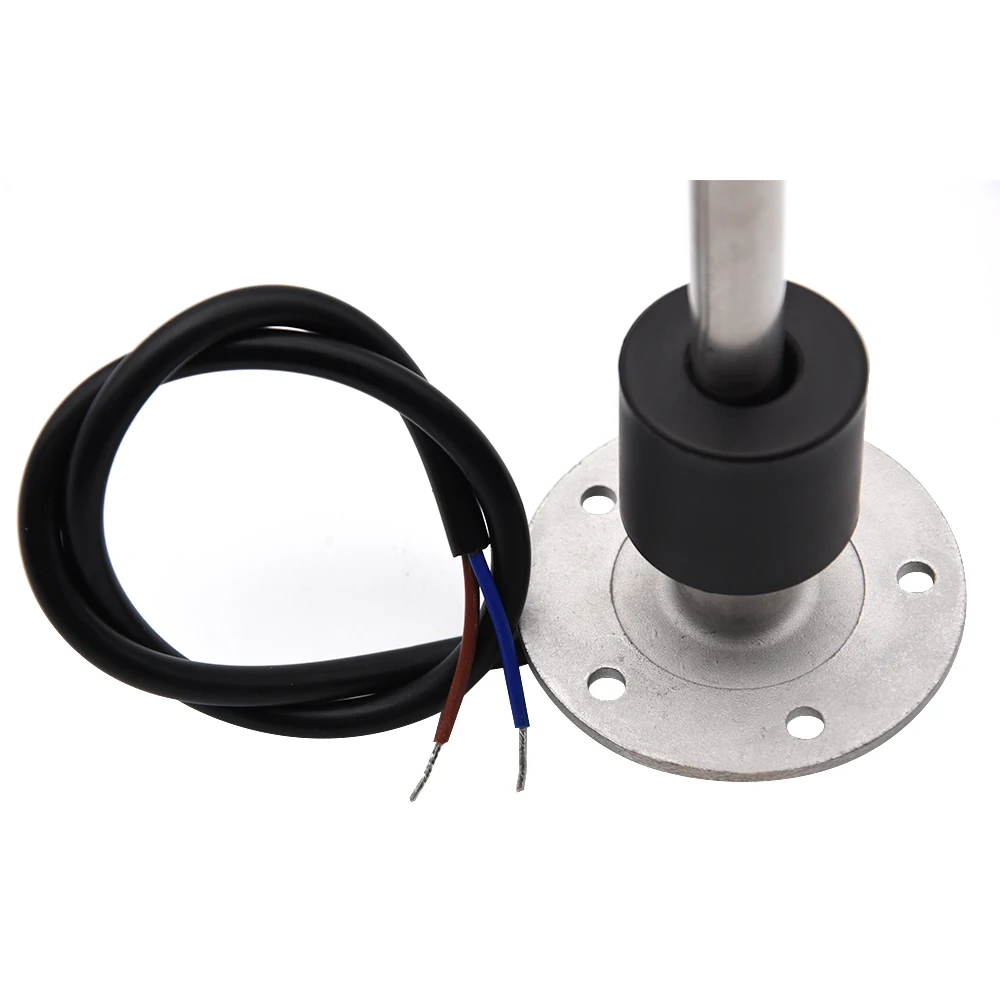

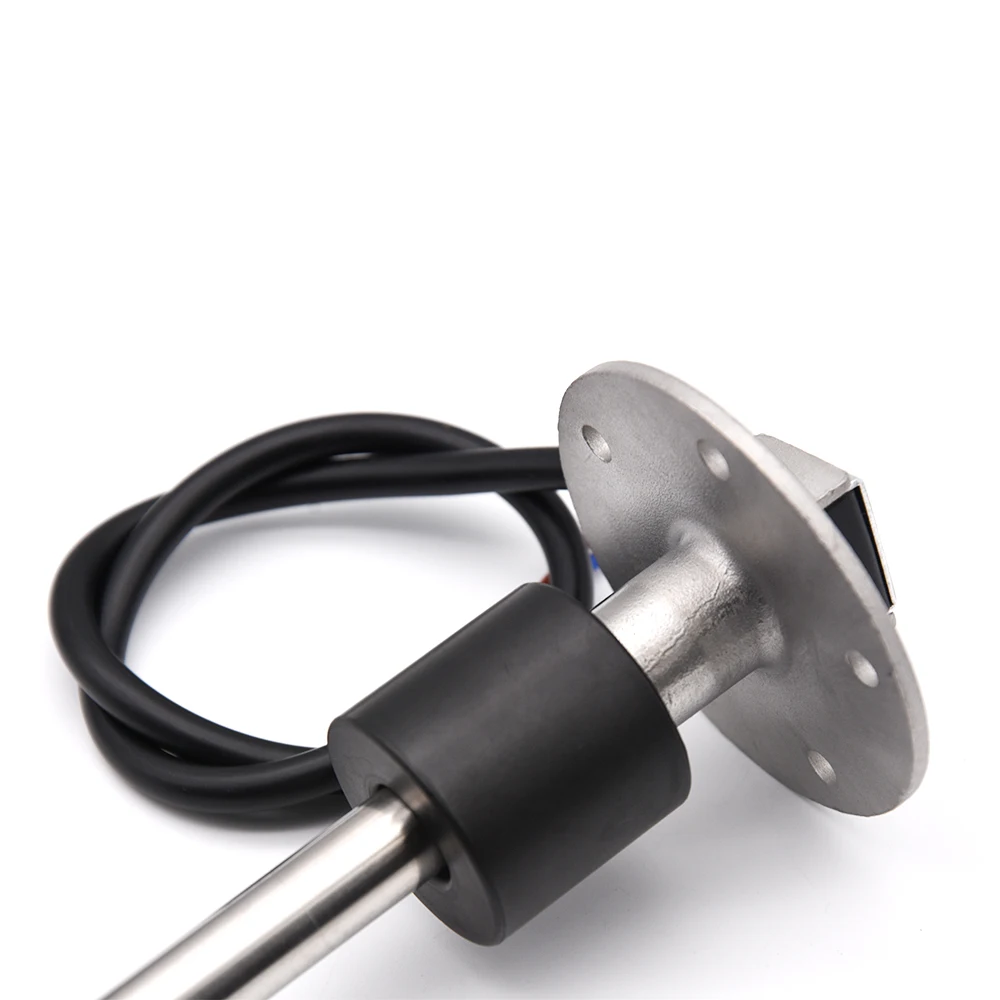

• Junta y plano de estanqueidad: la junta incluida está para trabajar contra la brida de montaje (estándar SAE de 5 agujeros) y evitar entradas de vapor/condensación y, sobre todo, evitar que con las vibraciones aparezca microfuga a la larga.
• Rango térmico (-40 a 85 °C): en talleres de climatología “de todo un poco”, esto se agradece porque reduce el margen de problemas por dilatación y envejecimiento del sellado en ciclos térmicos.

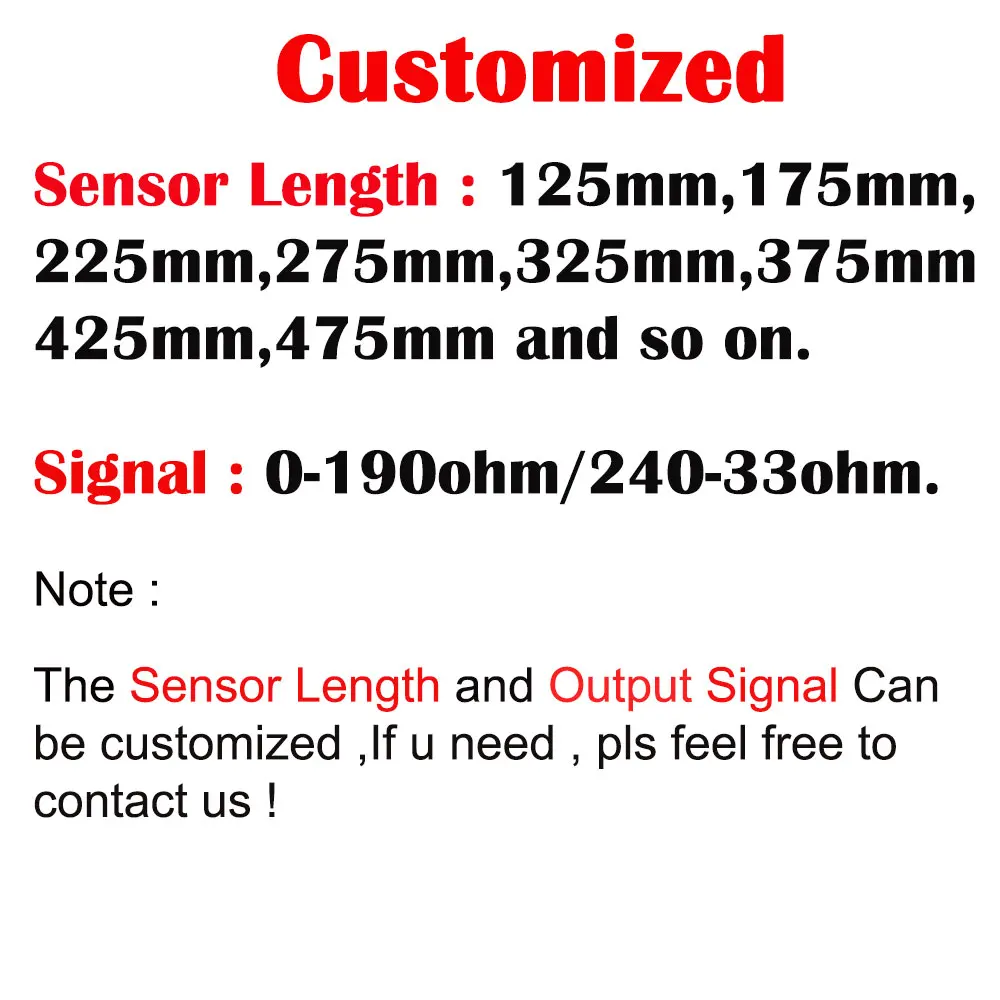

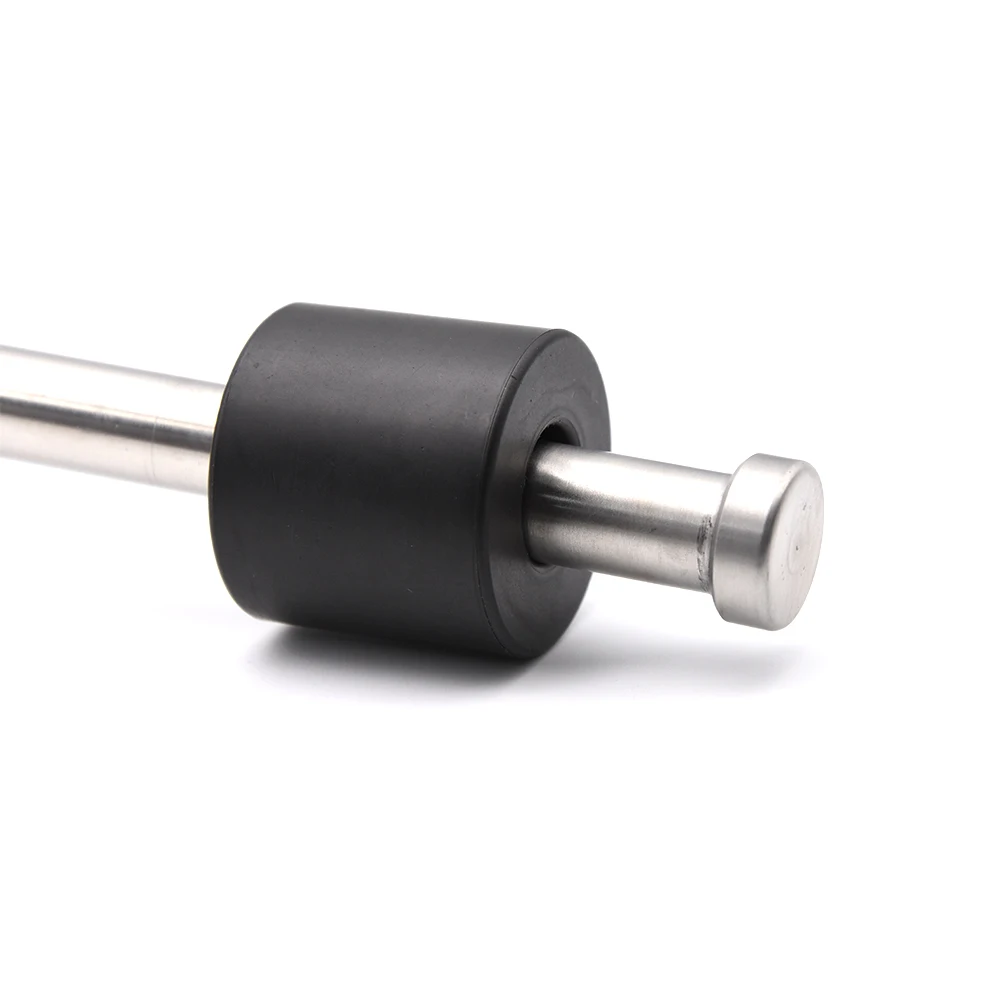

En cuanto a la parte resistiva, el emisor está calibrado para trabajar con dos familias de valores según el tipo de indicador resistivo: sensores 0–190 Ω o sensores 240–33 Ω. Este punto, aunque suene “de ficha”, en taller es determinante: si eliges la resistencia equivocada, el indicador marca mal desde el minuto uno y no hay ajuste que lo salve de forma fiable.

Montaje y compatibilidad

El montaje es relativamente directo si ya has trabajado con bridas SAE de 5 tornillos. En mis instalaciones, el proceso suele ser así:

1. Preparación del acceso al depósito: limpio la zona de montaje y reviso que el plano de apoyo no tenga rebabas ni restos de juntas antiguas.

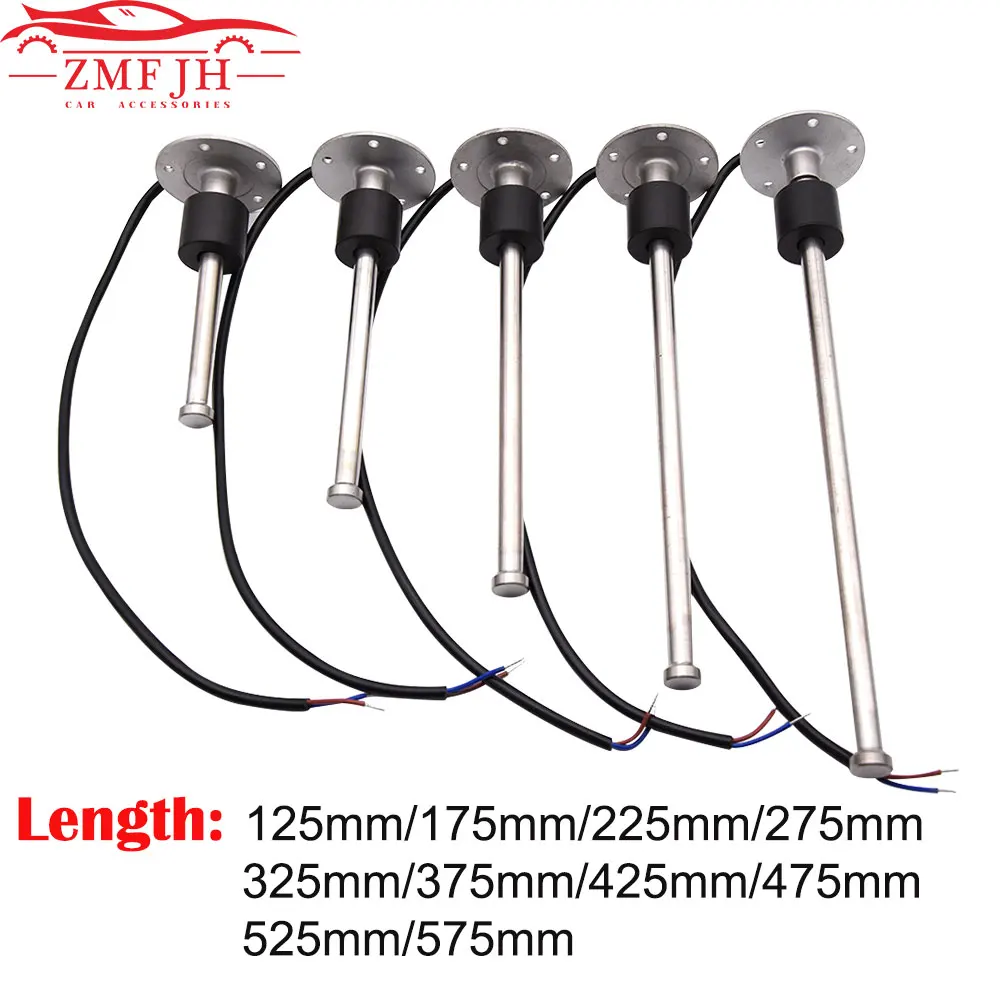

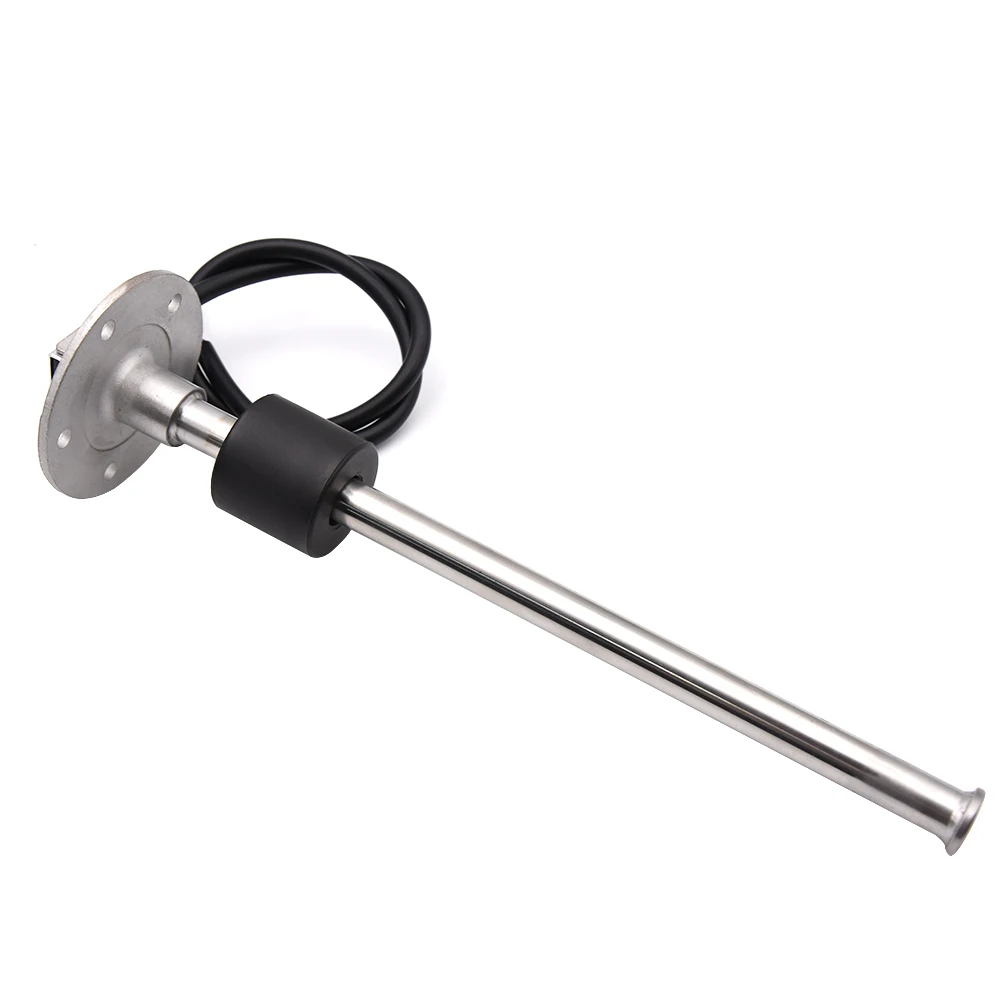

2. Revisión de profundidad y selección de longitud: el producto se ofrece en 125/175/225/275/325/375/425 mm. Aquí conviene medir la profundidad efectiva del depósito (y la forma del fondo) para que la sonda no quede ni demasiado corta (lectura limitada) ni demasiado larga (posible contacto con el fondo o interferencia con elementos internos).
3. Junta de 2 mm y brida: coloco la junta donde corresponde y presento la brida del emisor. En este punto, lo que más evita problemas futuros es no “forzar” el alineado. Si los tornillos quedan tensionando la brida, la estanqueidad suele salir peor.
4. Fijación con 5 tornillos SAE: aprieto de manera progresiva en cruz, buscando que asiente uniforme la junta.
5. Conexión eléctrica y comprobación previa: antes de dar por terminado, pruebo que el indicador “responde” de forma coherente con el circuito (según resistencia). Un fallo típico no es del emisor en sí, sino de cableado o de haber mezclado el tipo de indicador con el rango resistivo del sensor.

Compatibilidad por resistencia (lo que de verdad manda)

He visto muchos montajes fallidos por este motivo. Regla práctica:

• Si el indicador trabaja en 0–190 Ω, el emisor debe ser el de 0–190 Ω.
• Si el indicador trabaja en 240–33 Ω, el emisor debe corresponder a 240–33 Ω.

Cuando se respeta esto, la lectura suele quedar bastante “alineada” con el comportamiento esperado del depósito (con su lógica de lleno-vacío). Cuando no, el indicador se descontrola: desde posiciones desplazadas hasta cambios bruscos cerca de un extremo.

Cableado y montaje del indicador de 52 mm

En los conjuntos que incluyen indicadores de 52 mm, la integración queda ordenada en salpicadero. El cable de conexión incluido (33 cm) ayuda para instalaciones cercanas al paso de cables; si necesitas más recorrido, conviene planificar el cableado para evitar tiranteces y rozaduras. Yo normalmente lo aseguro con bridas y busco trayectos donde la vibración sea menor.

Rendimiento y resultado final

En rendimiento me fijo en tres cosas: estabilidad, consistencia y comportamiento en maniobra (que es donde se delata cualquier sensor mal montado o con mala estanqueidad interna).

En un montaje que hice en un turismo diésel de uso diario (aprox. 180.000 km, con bastante ciudad) el indicador quedó bastante estable en marchas y frenadas suaves. En curvas, como es lógico, el nivel puede variar por el movimiento del combustible, pero el emisor responde de forma progresiva y sin “picos” raros cuando el coche está en régimen normal. Donde más se nota la mejora frente a sensores más toscos es en el tramo intermedio-bajo: no se pasa tan rápido de “medio” a “casi vacío”.

En otro caso, en una instalación auxiliar (vehículo con depósitos y uso por carretera, con arranques y paradas) se buscaba también controlar agua en un sistema secundario. Ahí el IP67 y el diseño de sellado se notan porque el entorno de trabajo suele tener más humedad y condensación. La lectura del indicador, una vez calibrado el tipo de resistencia, se mantiene con el paso del tiempo y no aparecen falsas bajadas por humedad en la zona de fijación.

Como consejo de taller: si el indicador se mueve de forma errática tras el montaje, antes de culpar al sensor hay que revisar masa/tierras, conectores y si el indicador corresponde al rango resistivo correcto. Con sistemas resistivos, un error de compatibilidad es más frecuente que un fallo del emisor.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Sellado adecuado para exterior: IP67 ayuda mucho en entornos exigentes y prolonga la fiabilidad en condiciones húmedas.
• Compatibilidad clara por rangos resistivos: elegir entre 0–190 Ω y 240–33 Ω es crítico, y aquí está bien planteado.
• Varias longitudes disponibles: facilita adaptarlo a depósitos con geometrías distintas sin acabar “apañando” con soluciones poco correctas.
• Resolución útil (21 mm): mejora la legibilidad del nivel, sobre todo cuando vas ajustado de repostaje.
• Montaje con brida SAE y junta incluida: reduce el riesgo de estanqueidad deficiente si se respeta el plano y se aprieta en cruz.

Aspectos mejorables (a nivel de instalación)

• Necesidad de medir profundidad real: no es un “monta y ya” si el depósito tiene fondo irregular o elementos internos. Un error de longitud puede forzar contacto o dejar la lectura incompleta en el extremo.
• Verificación de compatibilidad resistiva obligatoria: aunque el sistema sea correcto, en taller hay que asegurarse de que el indicador del circuito corresponde exactamente al rango del emisor.
• Gestión del cableado: el cable incluido puede quedarse corto en algunas rutas de paso. Si el cable trabaja con tensión o rozadura, a medio plazo aparecen fallos intermitentes.

Veredicto del experto

Para mí, este emisor resistivo es una opción sólida cuando buscas una lectura realista y más fina en el salpicadero, especialmente en vehículos con instalaciones exigentes o cuando quieres controlar depósito principal y un auxiliar (por ejemplo, nivel de agua) con indicadores resistivos de 52 mm. Donde marca la diferencia es en que el sistema está pensado para funcionar con coherencia eléctrica (rango de resistencia correcto) y con estanqueidad de verdad (IP67).

Si montas bien la longitud de sonda, respetas el estándar de fijación SAE con su junta y confirmas que tu indicador trabaja con el rango 0–190 Ω o 240–33 Ω correcto, el resultado final suele ser estable, progresivo y útil para planificar repostajes sin depender de lecturas “a saltos”. En cambio, si mezclas resistencias o haces el montaje con el plano sucio o con tensión en brida/tornillos, ahí sí que aparecen lecturas erráticas y pérdidas de fiabilidad, que es justo lo que este tipo de producto pretende evitar.
