Análisis general del producto
Llevo años trabajando con centralitas programables en proyectos de preparación, y uno de los componentes que más veces me he encontrado instalando y sustituyendo es precisamente el sensor MAP. Este modelo en concreto, el MAP 3BAR estilo GM con referencia 12223861, se ha convertido en una pieza que tengo siempre a mano en el taller. Su rango de medición de hasta 3 bares absolutos —aproximadamente 44 PSI— lo convierte en una herramienta imprescindible cuando trabajamos con motores turboalimentados que operan con presiones de soplado de hasta 2 bares relativos, algo bastante habitual en preparaciones de serie sobre bloques GM de los 80 y 90.

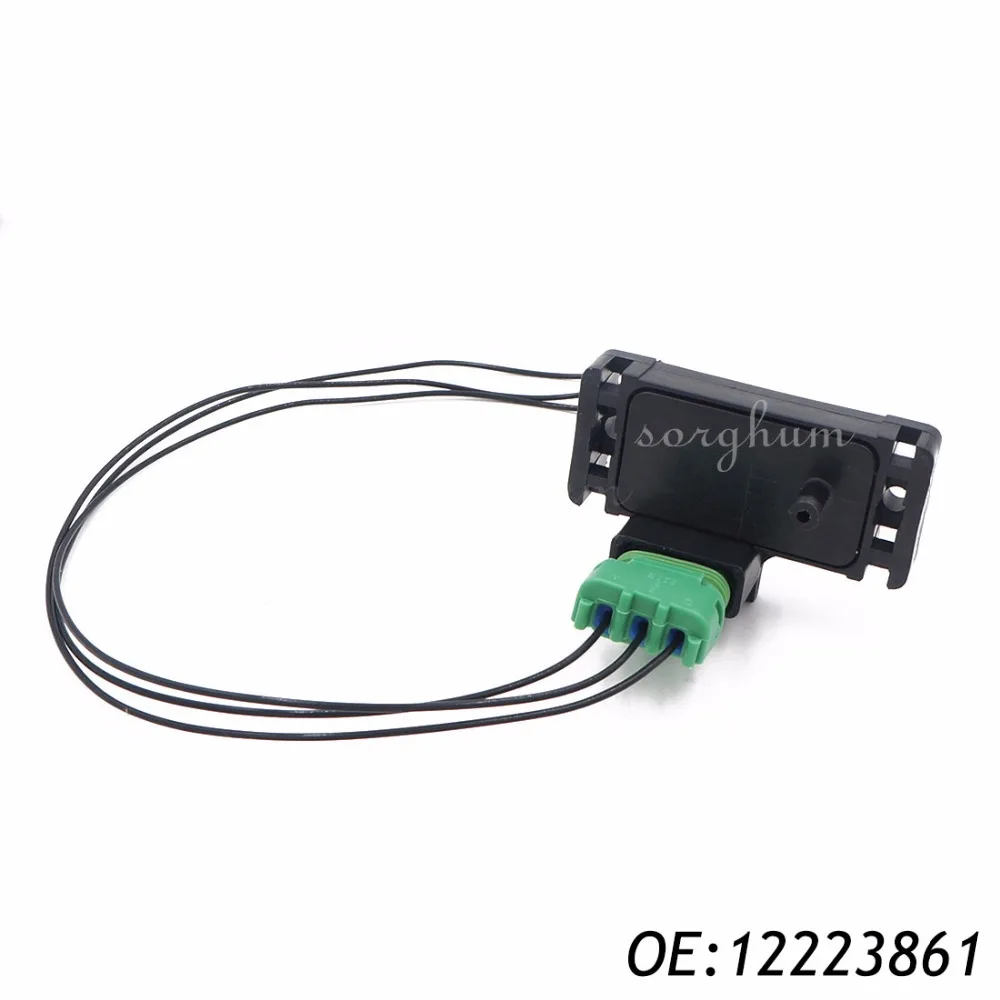

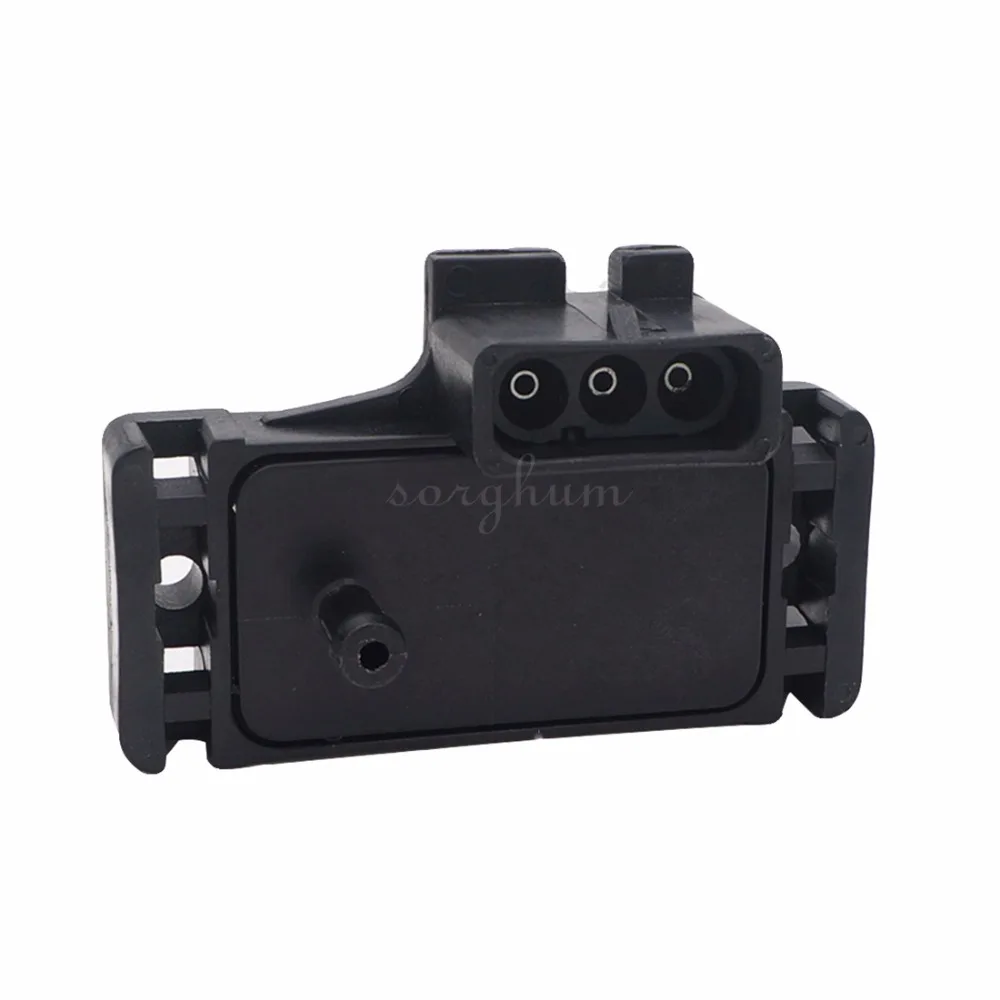

Lo primero que destaco es que se trata de una pieza nueva, no reconstruida ni remanufacturada, lo cual ya de entrada da tranquilidad. El acabado del termoplástico es correcto, sin rebabas ni marcas de moldeo que comprometan el sellado. El conector de 3 pines sigue el estándar GM al milímetro, lo que garantiza un encaje limpio con el mazo de la ECU sin tener que adaptar ni recablear.
Calidad de fabricación y materiales

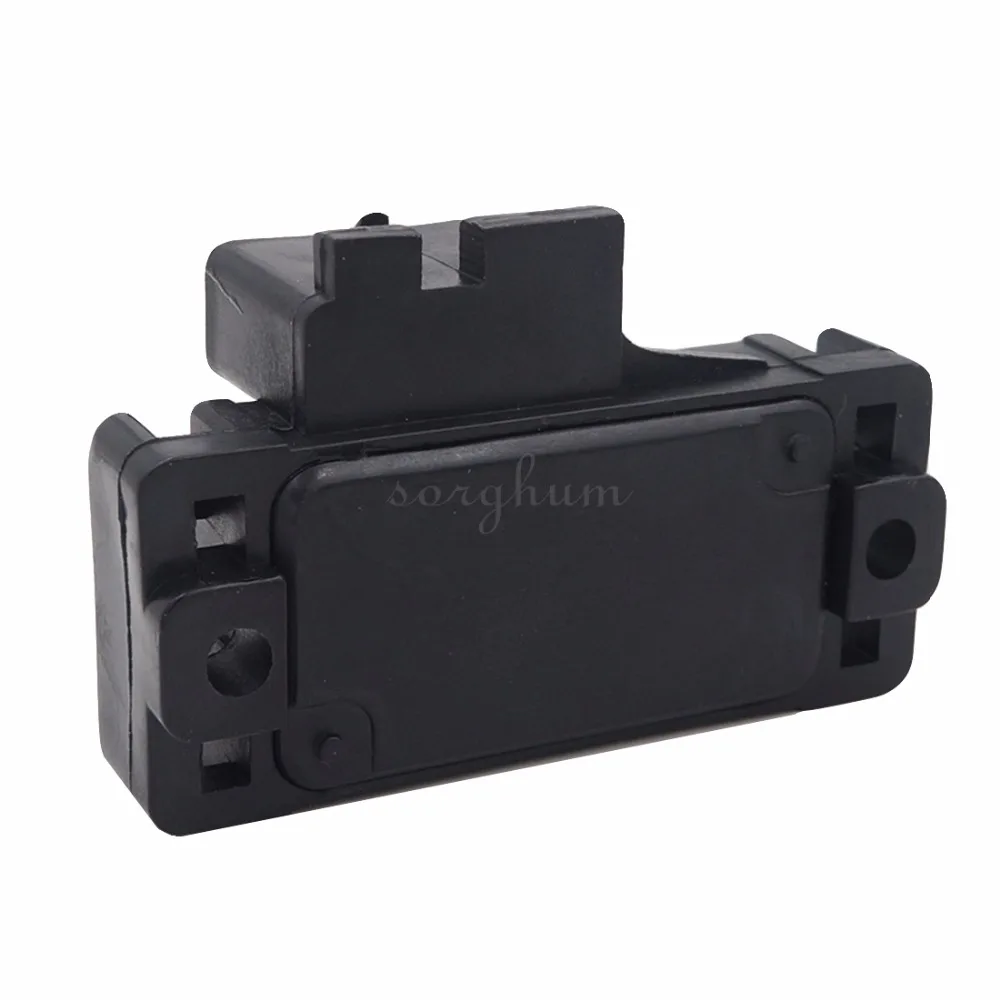

La carcasa del sensor está fabricada en material termoplástico con un sellado que, en mi experiencia, aguanta sin problemas las vibraciones y el calor del entorno del colector de admisión. He instalado unidades de este tipo en coches que rondan los 80-90 °C en la zona del múltiple y la señal se ha mantenido estable tras horas de funcionamiento continuo. La junta tórica que incluye en el embalaje sella correctamente contra la toma del colector; no he tenido fugas de vacío en ninguna de las instalaciones que he realizado.
La señal de salida es lineal de 0 a 5 V, lo que facilita enormemente la lectura por parte de la centralita. En las pruebas que he hecho con osciloscopio, la respuesta del sensor es rápida y la curva de tensión es proporcional y limpia, sin picos ni caídas bruscas que puedan confundir a la ECU. Esto es especialmente importante cuando trabajamos con Megasquirt o Motec, donde una señal ruidosa puede traducirse en un mapeo erróneo de la carga del motor.
Montaje y compatibilidad

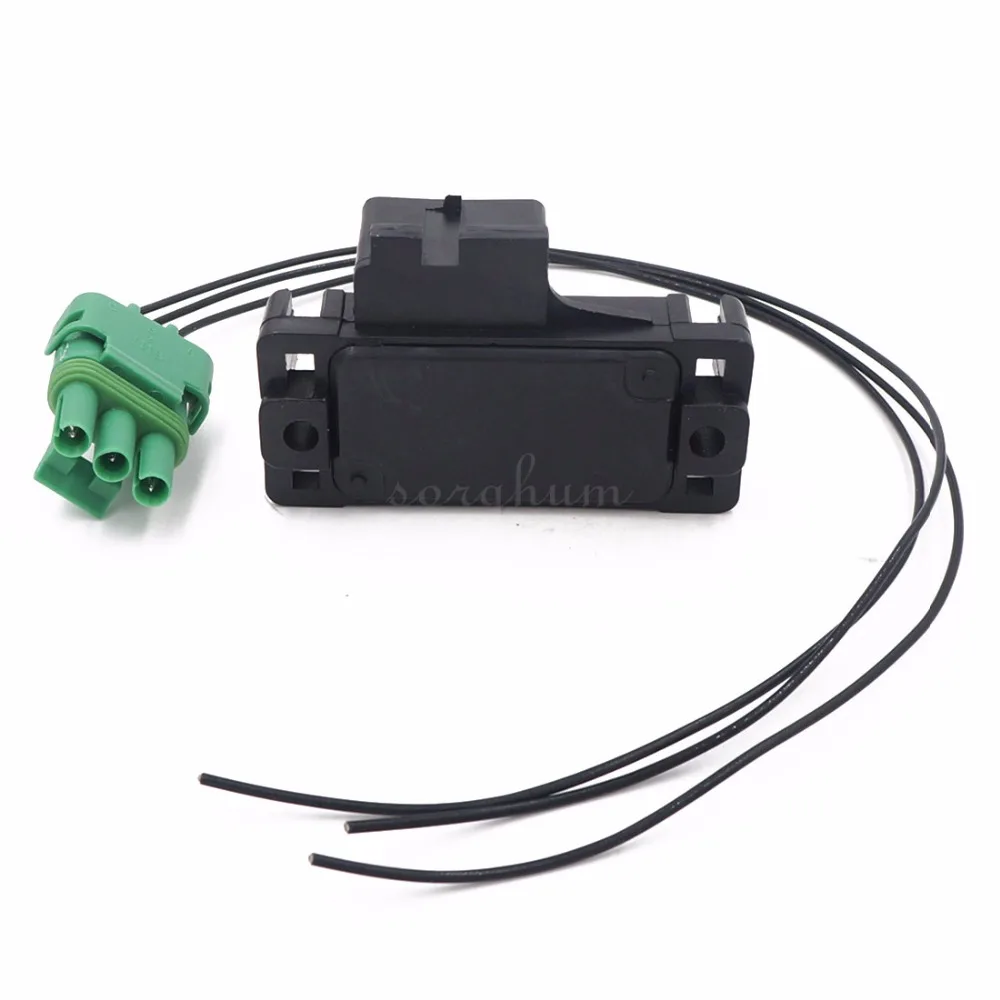

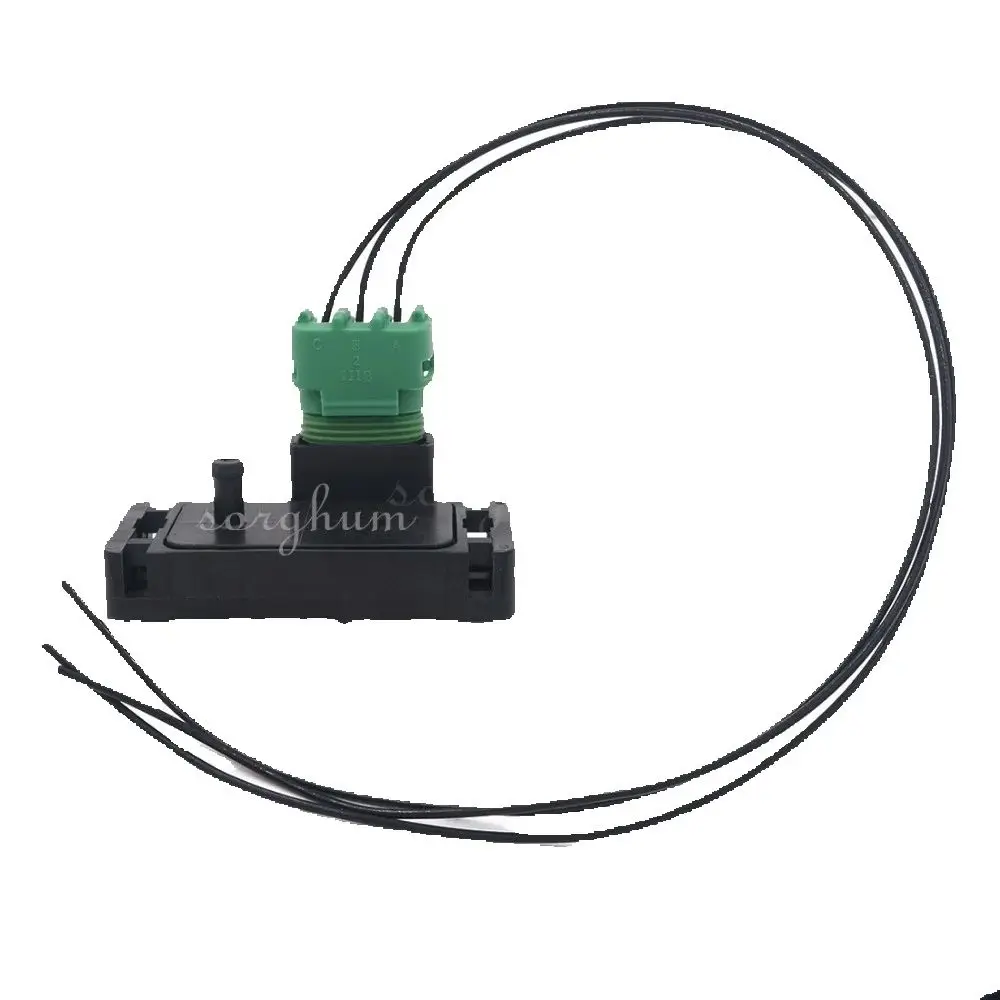

El montaje es directo y no tiene complicaciones. Conectas el mazo de la centralita al conector del sensor, fijas la pieza al múltiple de admisión y conectas una manguera de vacío de 6 mm de diámetro interior. Es una operación que en un taller profesional se resuelve en menos de veinte minutos, y para un usuario con conocimientos básicos de mecánica y electricidad resulta perfectamente viable hacerlo en casa con las herramientas adecuadas.
En cuanto a compatibilidad, el sensor cubre una lista enorme de vehículos GM fabricados entre 1982 y 2004: Corvette, Camaro, Firebird, y una larga retahíla de modelos Buick, Cadillac y GMC. Esto lo hace tremendamente versátil en un mercado como el español, donde es relativamente frecuente encontrar estos bloques importados o en vehículos de competición de época. También encaja sin problemas en proyectos de swap donde se monta un motor GM en un vehículo de otra marca y se necesita una gestión aftermarket.
Lo que sí quiero matizar es que, como indica el fabricante, en motores atmosféricos este sensor es excesivo. Si tu coche no lleva turbo ni compresor, un MAP 1BAR te dará mejor resolución en el rango bajo de presión, que es donde tu motor va a trabajar la mayoría del tiempo. El 3BAR está pensado para cuando vas a generar presión positiva en el colector.
Rendimiento y resultado final
En un proyecto concreto que llevé a cabo —un V8 Small Block con turbo y gestión Megasquirt MS3— el sensor funcionó de forma impecable desde el primer arranque. La lectura de boost era precisa comparada con un manómetro de referencia que tenía en paralelo, y no detecté desfases significativos ni en ralentí ni bajo carga. Tras unos 5.000 kilómetros de uso mixto, entre conducción urbana y tramos de carretera, la señal sigue siendo estable y el mapeo de la ECU no ha necesitado correcciones.
También lo he probado en un proyecto con un LS1 y gestión Haltech, donde cumplió exactamente la misma función sin incidencias. La respuesta dinámica del sensor es adecuada para sistemas de inyección secuencial donde los cambios de carga deben reflejarse con rapidez para mantener la estequiometría correcta.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Compatibilidad plug-and-play con la mayoría de centralitas aftermarket del mercado, gracias al estándar GM de 3 pines y la señal lineal de 0-5 V.
- Rango de medición adecuado para la mayoría de preparaciones turbo moderadas, que es el uso más habitual.
- Incluye junta tórica y conector, lo que simplifica el proceso de instalación y elimina la necesidad de buscar piezas adicionales.
- Construcción fiable que aguanta las condiciones térmicas del entorno del colector sin degradación aparente de la señal.
Aspectos mejorables:
- La documentación que acompaña al producto es básica. Para alguien que no tenga experiencia previa cableando una centralita aftermarket, vendría bien un esquema de pinout más detallado o una guía de calibración rápida.
- El rango de 3BAR puede quedarse corto en preparaciones de alto rendimiento donde el boost supera los 2 bares relativos de forma habitual. En esos casos conviene valorar un sensor de 4BAR o superior.
- El material termoplástico, aunque funcional, no transmite la misma sensación de robustez que una carcasa de aluminio anodizado que ofrecen algunos fabricantes especializados. No es un problema funcional, pero sí estético y de percepción de calidad.
Veredicto del experto
Es un sensor que cumple con creces para lo que ha sido diseñado: ofrecer una lectura fiable de presión absoluta en preparaciones turboalimentadas gestionadas por centralitas programables. Llevo instaladas varias unidades y ninguna me ha dado problemas. La relación calidad-precio es buena, especialmente si lo comparas con sensores MAP genéricos de procedencia dudosa que circulan por el mercado y cuya linealidad de señal es, en muchos casos, cuestionable.
Lo recomiendo sin reservas para proyectos de turbo en motores GM, swaps y conversiones a gestión aftermarket tipo Megasquirt, Haltech o Link. Eso sí, ten claro que si tu motor es atmosférico, estás pagando por un rango que no vas a necesitar, y un MAP 1BAR hará el trabajo con mayor precisión en tu caso. Como siempre digo en el taller: usa la herramienta adecuada para el trabajo, ni más ni menos.
