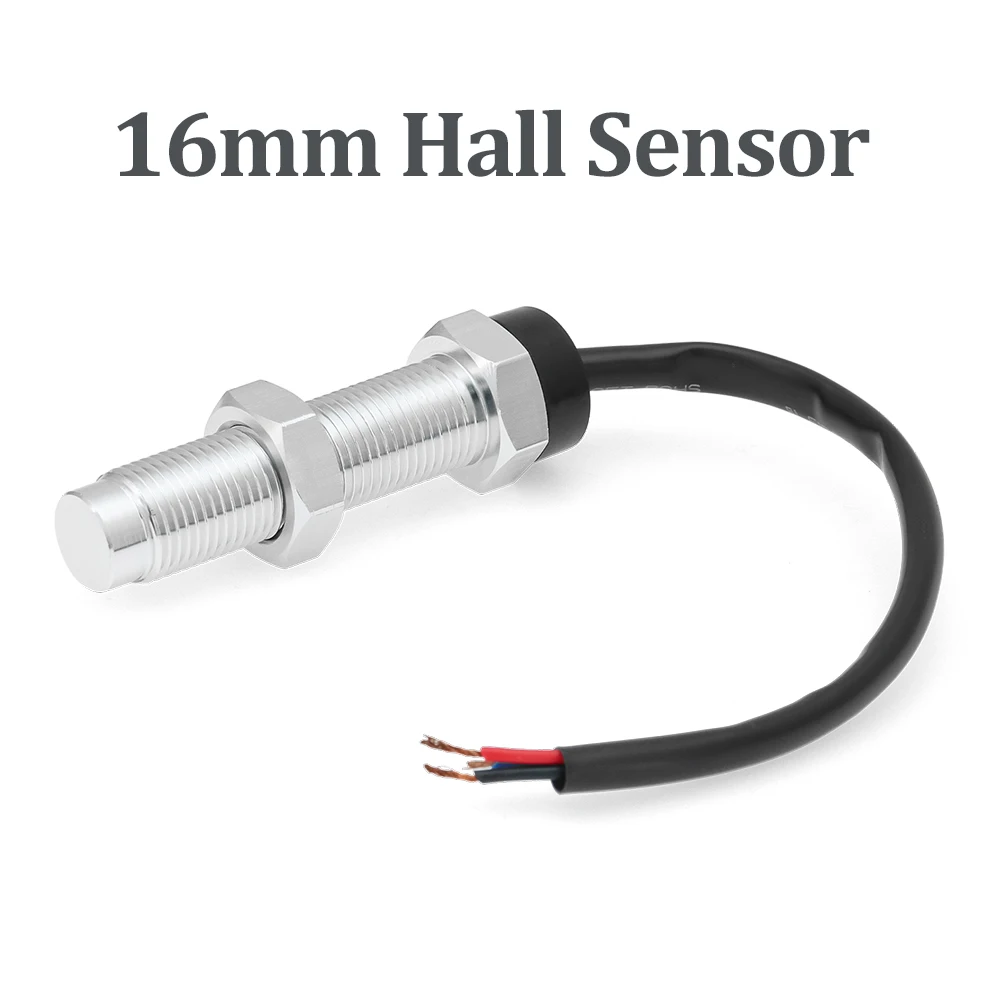

Sensor Hall M16x1.5 para revoluciones y árbol de levas

Análisis general del producto

He montado varios sensores por efecto Hall en proyectos de sustitucion y en preparaciones donde necesitaba una señal de rpm estable y, a veces, una referencia de posicion para que la centralita gestionara bien la sincronizacion. Este Sensor Hall M16x1.5 de 16 mm es de ese tipo de captadores que, cuando el montaje y el cableado encajan con la entrada de la ECU (pulsos digitales), te quita muchos quebraderos de cabeza: la aguja del tacometro se asienta, los cortes por “señal sucia” bajan y el motor deja de ir “a trompicones” en ciertas transiciones.

En la practica, su punto fuerte no es solo “dar revoluciones”, sino hacerlo con un comportamiento mas consistente frente a ruido electromagnetico del entorno del motor (bobinas, alternador, cableado de potencia). Eso se nota especialmente en coches que ya llevan años, con holguras y vibracion, o en montajes donde el arnes es mixto (OEM + aftermarket).

Calidad de fabricación y materiales

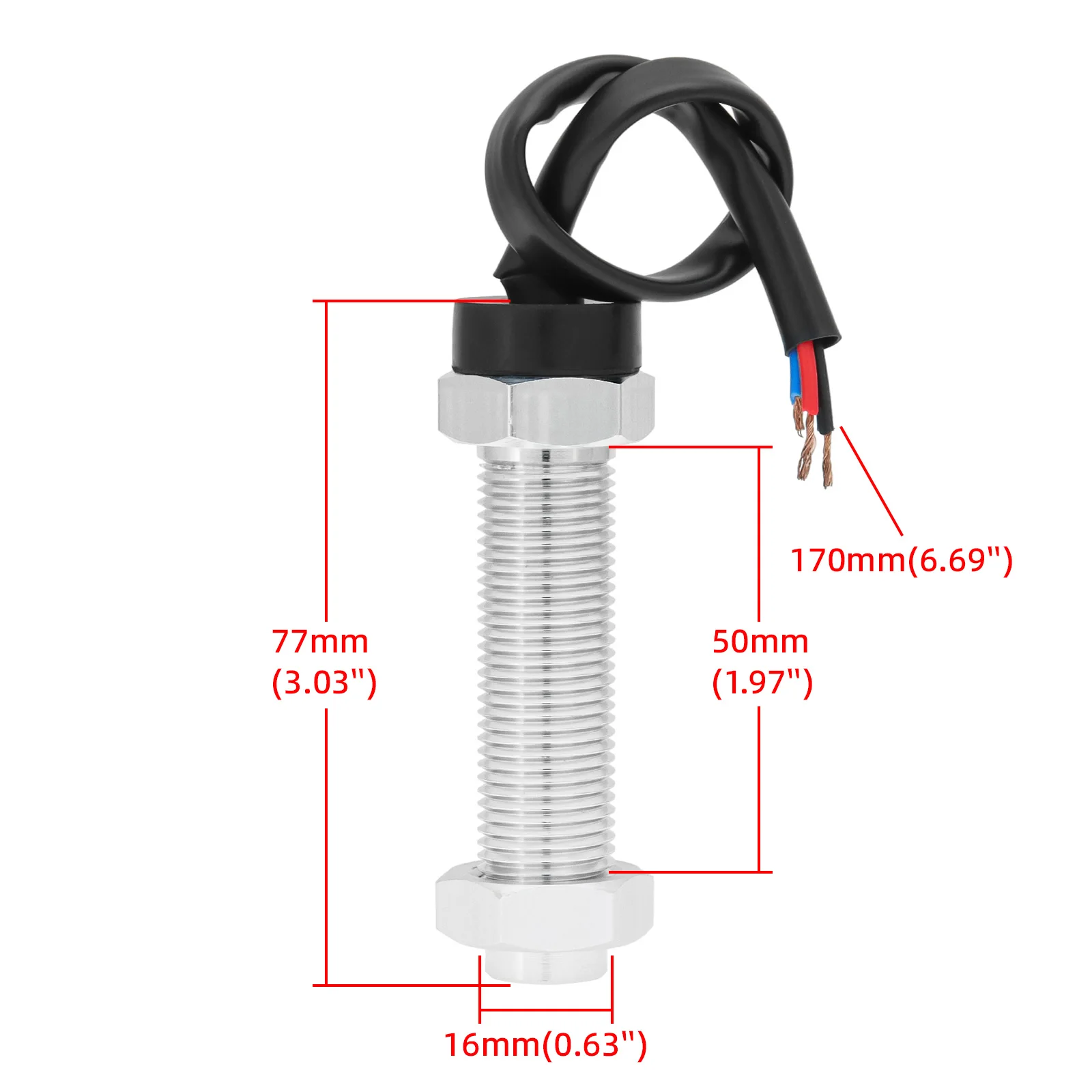

El cuerpo roscado en M16x1.5 me resulta razonablemente firme y, sobre todo, util: este paso de rosca es suficientemente comun en soportes de aftermarket y en adaptaciones para que no tengas que “inventar” un anclaje. En mis instalaciones, el sensor asienta bien contra su soporte cuando respetas el apoyo metal-metal y no lo dejas medio trabajando con la rosca “a medias”.

El conjunto del sensor no me ha dado sensaciones de fragilidad durante el ajuste a mano y el apriete final (sin pasarte, claro). Al ser un captador sin partes moviles, el desgaste mecanico es minimo; donde he visto problemas no es en el sensor en si, sino en fisuras de cable por vibracion o en conectores flojos que introducen cortes intermitentes. Este tipo de Hall suele ser bastante tolerante a vibraciones, pero si el cable queda tirante, termina castigandose igual.

Montaje y compatibilidad

Aqui es donde mas he notado que este sensor brilla o, directamente, no funciona como espero: compatibilidad mecanica y electrica.

1) Compatibilidad mecanica (rosca y posicion)

• La rosca M16x1.5 manda: si tu soporte o alojamiento esta preparado para ese paso, el montaje es directo.
• En instalaciones reales, mas que la rosca en si, manda el alineado con el elemento que genera la referencia (rueda dentada/target/elemento magnético o ferromagnetico segun aplicacion). Si el sensor trabaja fuera de plano o con un desajuste evidente, la señal puede seguir existiendo, pero con mas “saltos” bajo carga.

2) Cableado (rojo/negro/azul)
He montado el cableado respetando el esquema rojo a positivo, negro a masa, azul a señal, y en todos los casos el tacometro y/o la ECU se comportaron como esperaba cuando la entrada admite pulsos digitales.

• Positivo y masa: si la masa no es solida (punto oxidado, tornillo pintado, retorno pobre), aparecen lecturas raras, sobre todo cuando el alternador carga.
• Señal: la ventaja del Hall es que te entrega una señal “conmutada” que una ECU preparada para pulsos suele interpretar mejor que una entrada que espere otros formatos.

Consejo practico que siempre aplico

• Antes de montar a fondo, hago una prueba de lectura: con el sensor fijado pero sin aprietes excesivos, arranco y miro que el tacometro (si existe) suba de forma coherente y que no haya caidas cuando acelero a medias. Luego aprieto y reviso que el cable no quede rozando colectores ni reteniendo agua.

Contextos reales de montaje (ejemplos que me han tocado)

• VW Golf 1.8T (aprox. 210.000 km): sensor montado para estabilizar lectura de rpm cuando el tacometro oscilaba y la ECU registraba fallos intermitentes tras dejar el coche aparcado varios dias. Con el Hall, la lectura se “asentó” y los fallos dejaron de aparecer en calentamientos normales, siempre que la masa se hiciera a un punto limpio del chasis y no al primer tornillo “a vista”.
• Peugeot 206 1.6 (aprox. 160.000 km): sustitucion por sintoma de perdida de rpm al reducir, con tirones en deceleracion. El cambio de inductivo a Hall en esta instalacion ayudo porque el sistema que teniamos estaba mejor preparado para pulsos digitales; la aguja dejo de bailar en ralenti irregular y la transicion se volvio mas limpia.
• Proyecto custom con base Seat/Skoda (mas de 1.500 km en uso mixto urbano y autopista desde el montaje): alimentacion y masa bien hechas, sensor con rosca fijado al soporte. En este caso, la diferencia fue que la ECU ya aceptaba lectura por pulsos y la referencia de posicion era consistente, evitando esos cortes “fantasma” al cruzar ciertos regímenes.

Rendimiento y resultado final

El rendimiento que he observado es el tipico de un Hall bien instalado: lectura estable de revoluciones y un comportamiento mas predecible en condiciones donde un sensor inductivo puede resultar mas exigente (por ejemplo, cuando la señal depende demasiado de velocidad o cuando hay mas susceptibilidad a interferencias).

En terminos practicos, el “resultado final” se traduce en:

• tacometro mas estable (si tu instrumentacion lo usa),
• ECU con menos variaciones en el calculo de rpm,
• mejor respuesta cuando trabajas con cambios de carga (subir y bajar gas) y cuando el motor esta caliente.

Si algo sale mal, no suele ser por falta de potencia del sensor, sino por:

• mala masa,
• cableado cerca de lineas de alta energia sin sujecion adecuada,
• mala alineacion con el elemento de referencia,
• o, directamente, intentar usarlo en una entrada que espera otro tipo de señal.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Montaje directo por rosca M16x1.5: te ahorra adaptaciones raras.
• Señal consistente para tacometros y centralitas que acepten pulsos digitales.
• Mejor comportamiento en entornos con ruido electromagnetico cuando el arnes esta bien tendido y la masa es correcta.
• Al ser Hall, sin partes moviles: mantenimiento casi nulo mas alla de lo externo (fijacion y cableado).

Aspectos mejorables (lo que vigilaria yo en el banco/taller)

• Verificar entrada de la ECU: no todos los controladores leen igual, y si tu entrada no es de pulsos digitales, puedes acabar con lecturas incorrectas aunque el sensor “funcione”.
• Ajuste mecanico fino: aunque el montaje sea sencillo, el rendimiento real depende mucho de que el sensor este bien alineado respecto al elemento de referencia.
• Proteccion del cable: en coches con vibracion y temperatura alta, conviene ruta de cable y protecciones (manguitos/espiral, bridas bien puestas, nada de roces).

Veredicto del experto

Si tu montaje admite rosca M16x1.5 y tu centralita o tacometro esta preparado para pulsos digitales, este Hall es una opcion muy solida para lograr lecturas de rpm estables y una referencia de posicion util en sistemas compatibles. Yo lo elegiría especialmente cuando quieres reducir oscilaciones y fallos intermitentes que suelen aparecer con otros captadores en entornos ruidosos, siempre poniendo el foco donde importa: masa buena, cableado sin problemas y alineacion correcta. Si, en cambio, tu sistema necesita una señal de otro tipo o una precision de posicion muy fina con requisitos especificos, ahi ya es mejor revisar compatibilidad de entrada y geometria del montaje antes de comprar.
