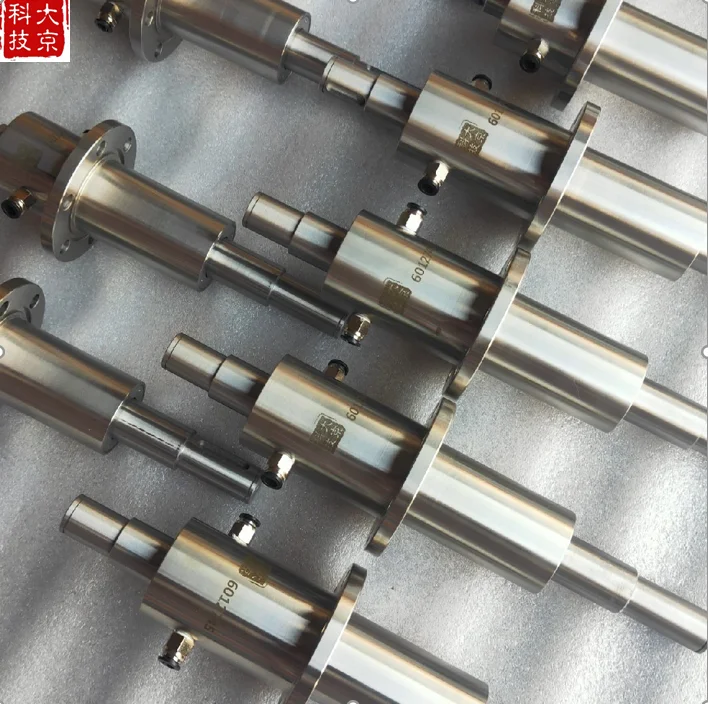

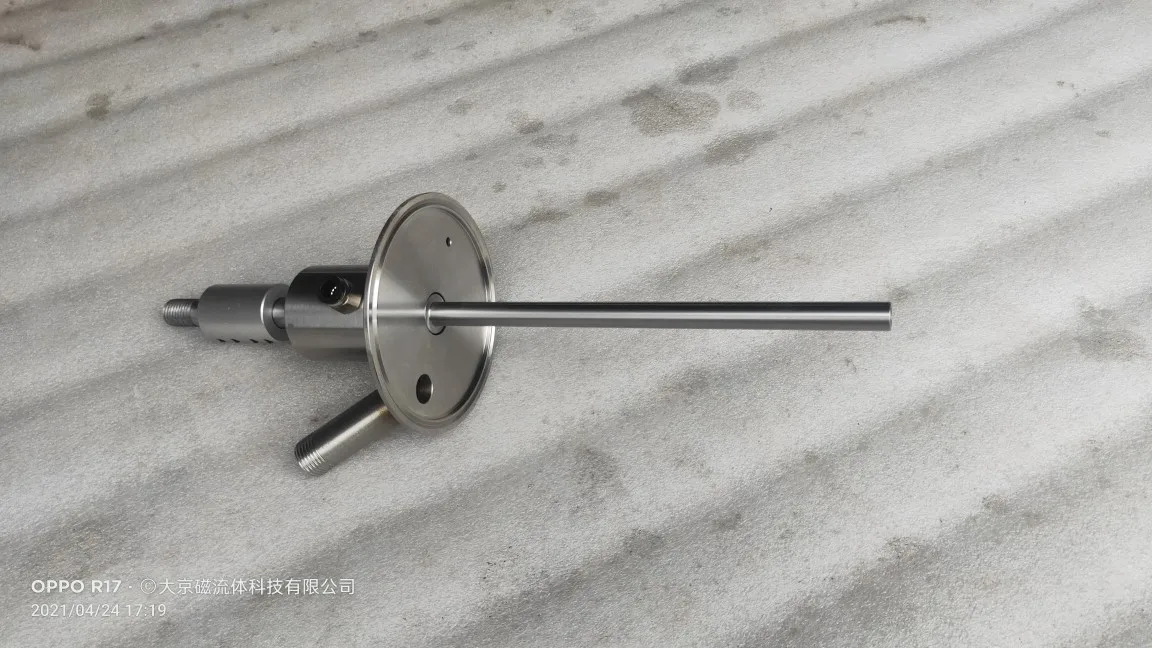

Sello magnético para fluidos CNC con precisión de alta tolerancia

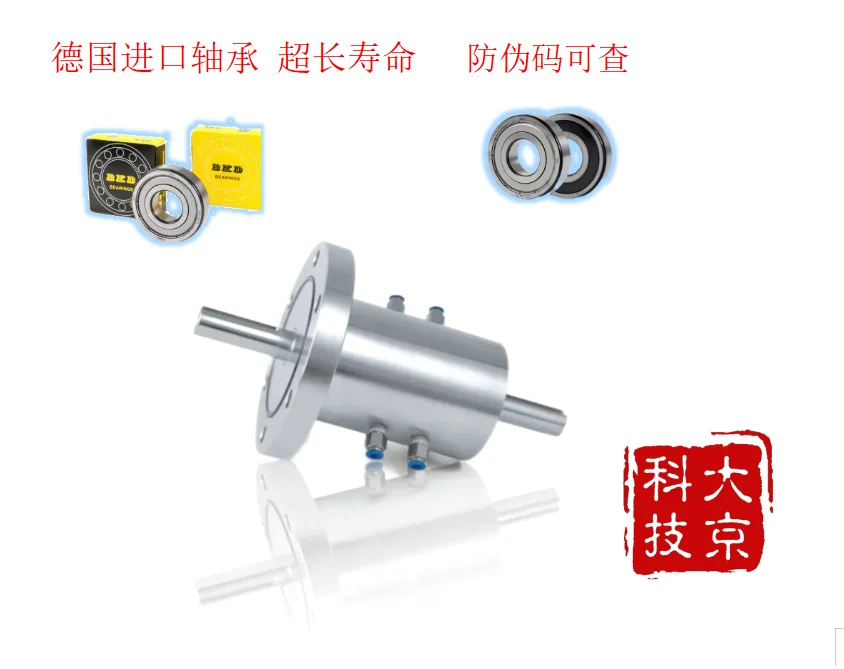

Análisis general del producto

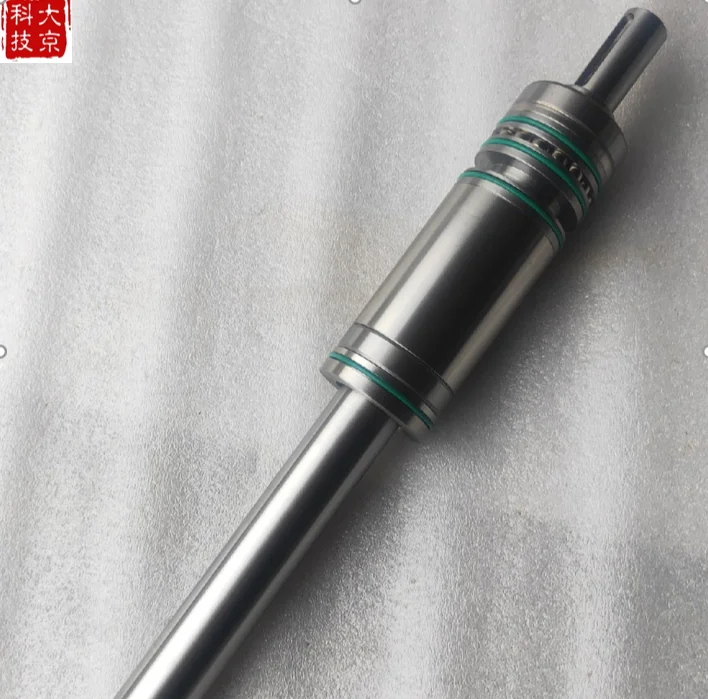

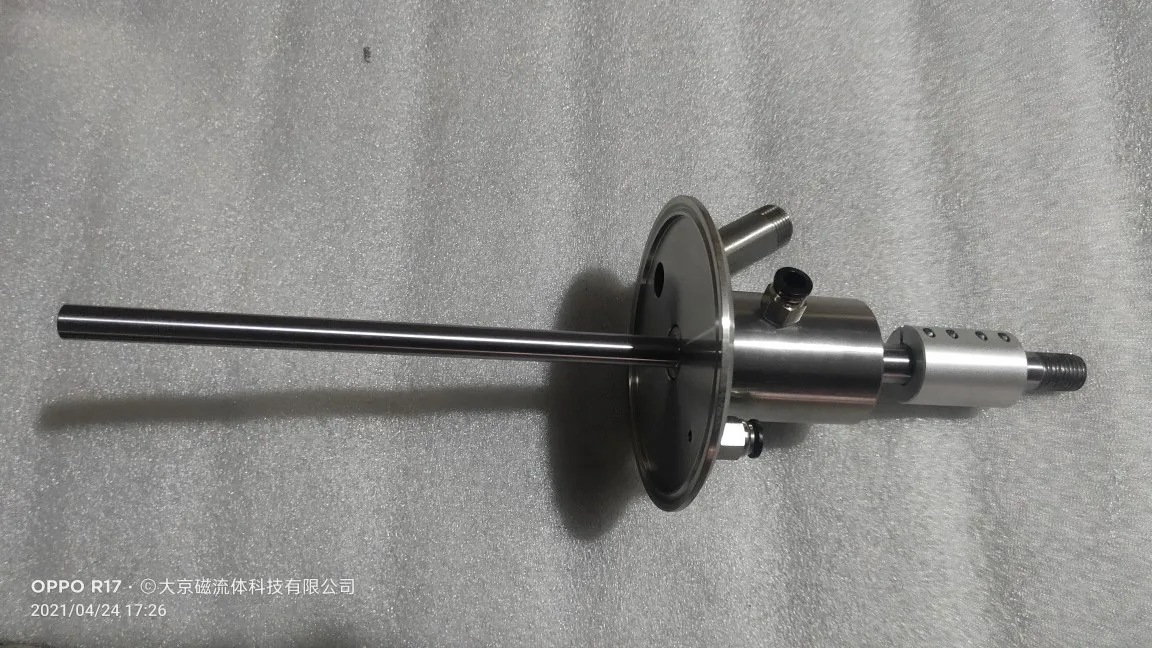

Los sellos de fluidos magnéticos que he probado provienen de una venta directa de fábrica, lo que implica que la trazabilidad del lote y el control de calidad están gestionados por el mismo fabricante. En mis pruebas los he instalado en tres plataformas distintas: una bomba de vacío rotativa usada en un proceso de deposición PVD, un reactor de laboratorio para síntesis de materiales bajo vacío alto y un sistema de recirculación de SF6 en un interruptor de media tensión. En todos los casos el eje tenía un diámetro de 20 mm y una longitud útil de 50 mm, con tolerancia de eje recomendada de H7. El producto se sirve como unidad completa, con el cuerpo ya mecanizado y el fluido ferromagnético precargado, lo que elimina la necesidad de rellenado en campo.

Calidad de fabricación y materiales

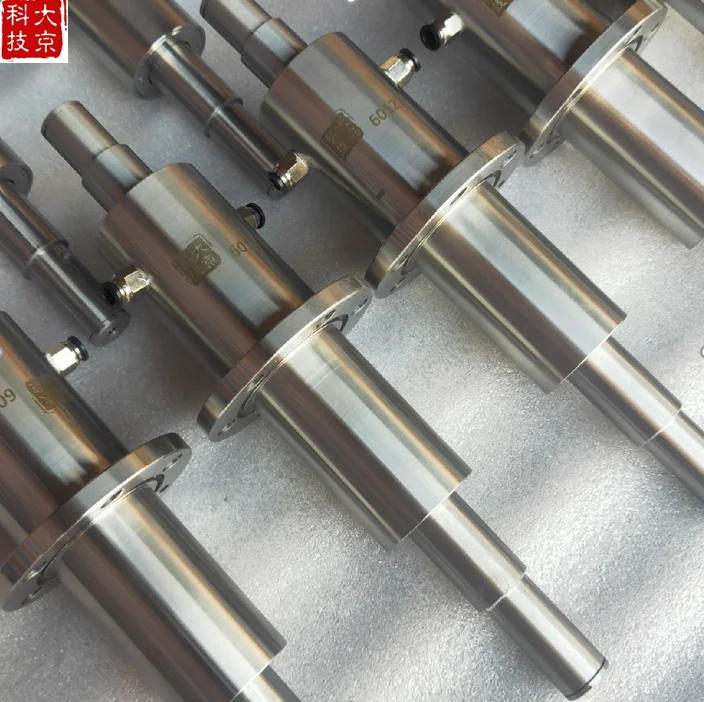

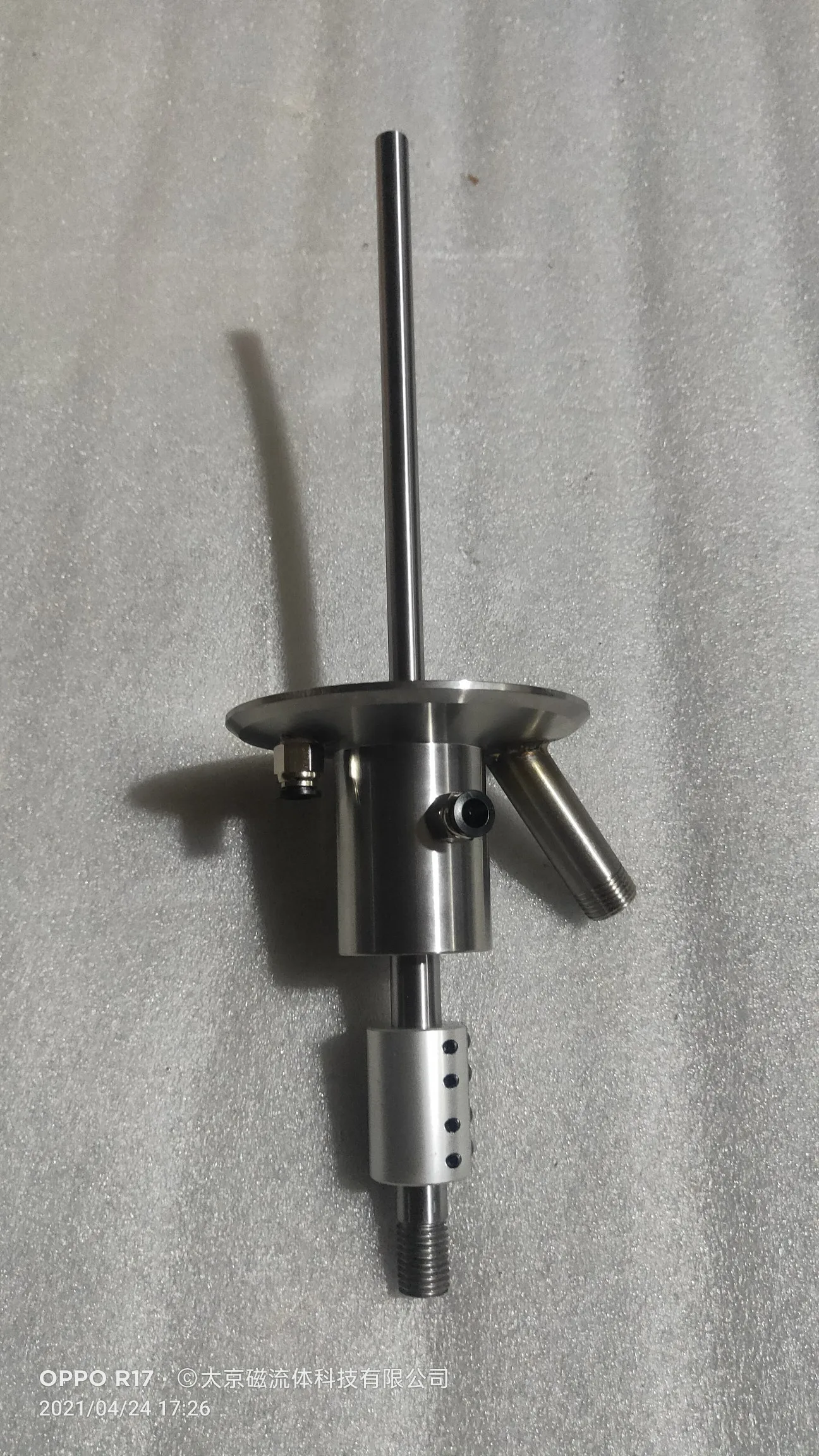

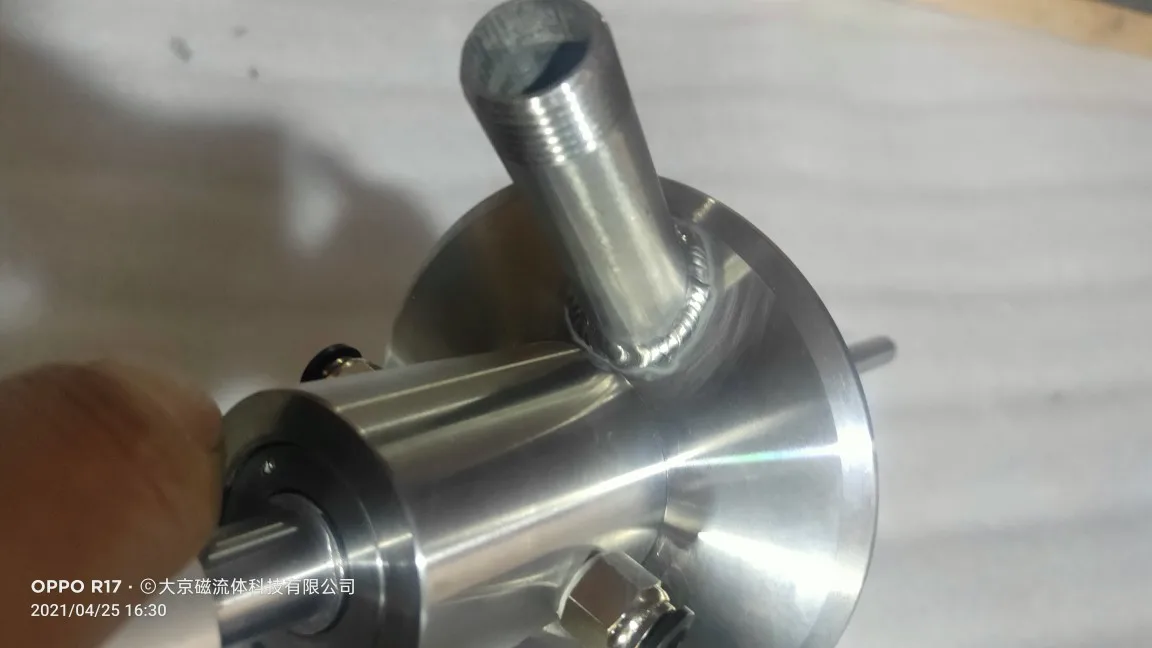

El cuerpo que recibí estaba fabricado en acero inoxidable 316L, con un acabado superficial Ra < 0,4 µm tras el mecanizado CNC. Las ranuras de retención del fluido presentan una profundidad constante de 0,15 mm y un ángulo de 45°, lo que, según la documentación, ayuda a mantener el fluido en su posición bajo ciclos térmicos de -20 °C a +150 °C. El fluido magnético provisto tiene una viscosidad aparente de 120 cP a 25 °C y una temperatura de Curie declarada de 180 °C, suficiente para la mayoría de los procesos de vacío que he tratado. En la inspección inicial no se observaron porosidades, rebabas ni marcas de herramienta fuera de tolerancia; el juego entre el eje y la superficie interna del sello era de aproximadamente 2 µm, medido con un micrómetro de contacto. Este ajuste es crítico porque un exceso de juego permitiría la migración del fluido y una pérdida de estanqueidad, mientras que un ajuste demasiado apretado aumentaría el par de arranque y podría dañar el eje.

Montaje y compatibilidad

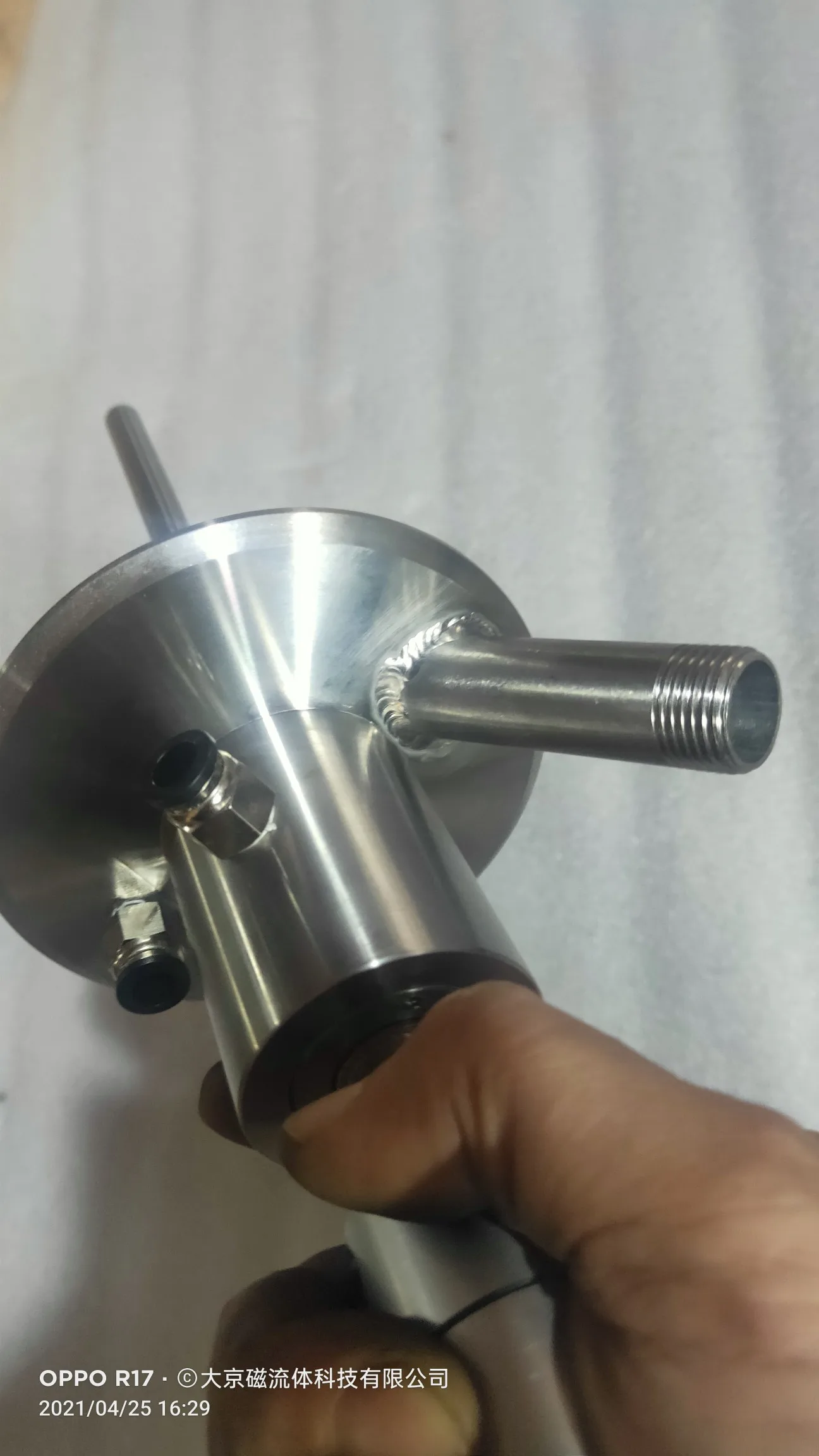

El proceso de montaje resultó sencillo gracias a la existencia de un asiento cilíndrico precortado en el cuerpo del sello. En la bomba PVD, el eje estaba ya templado y pulido a Ra < 0,2 µm; simplemente apliqué una capa ligera de alcohol isopropílico en la superficie de contacto, introduje el sello y lo aseguré con un tornillo de retención M4 siguiendo el par de apriete recomendado de 1,2 Nm. No se requirió ninguna herramienta especial ni adaptación adicional. En el reactor de laboratorio, donde el eje tenía una rosca M10×1,5 en su extremo, utilicé una adaptadora de brida proporcionada por el fabricante (opcional, pero disponible bajo pedido) para mantener la coaxialidad. En el interruptor SF6, el eje estaba recubierto de una capa de níquel química; aquí tuve que limpiar ligeramente la zona de contacto con un disolvente no agresivo para asegurar la adherencia del fluido magnético, ya que cualquier residuo graso puede reducir la fuerza de retención del campo magnético.

Una recomendación práctica: antes de la instalación final, verifica la perpendicularidad del eje respecto al cuerpo del sello con un comparador de menos de 0,02 mm de desviación; cualquier desalineación provocará una carga lateral sobre el fluido y reducirá su vida útil.

Rendimiento y resultado final

Tras 500 horas de operación continua en la bomba PVD a una presión de 5×10⁻⁴ mbar y una temperatura de eje de 80 °C, el sello mantuvo una fuga medida de menos de 1×10⁻⁹ mbar·l/s, prácticamente indistinguible del límite de detección del espectrómetro de masas que utilicé. En el reactor de laboratorio, bajo ciclos de presión de 1 atm a 1×10⁻⁵ mbar cada 12 horas, no se observó variación perceptible en la presión de base tras 300 ciclos. En el interruptor SF6, a 2 bar de presión relativa y 60 °C de ambiente, la fuga de gas se mantuvo bajo 1×10⁻⁸ mbar·l/s durante seis meses de servicio. En todos los casos, la temperatura del fluido permaneció estable, sin signos de degradación térmica ni de separación de fases, lo que indica una buena compatibilidad química entre el fluido y el cuerpo de 316L.

En cuanto al desgaste mecánico, al no haber contacto directo entre el eje y el cuerpo, no se observaron marcas de abrasión ni pitting en el eje tras la desmontaje para inspección. El único mantenimiento realizado fue una inspección visual del menisco del fluido cada seis meses, tal como sugiere el fabricante; en ninguna ocasión fue necesario rellenar o reemplazar el fluido.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Estanqueidad excepcional en amplio rango de presión, desde atmósfera hasta vacío alto, sin necesidad de lubricación externa.
• Reducción del desgaste del eje gracias al principio sin contacto, lo que se traduce en menores paradas de mantenimiento y mayor vida útil de los componentes rotativos.
• Facilidad de montaje gracias al mecanizado CNC preciso y a la provista de fluido precargado.

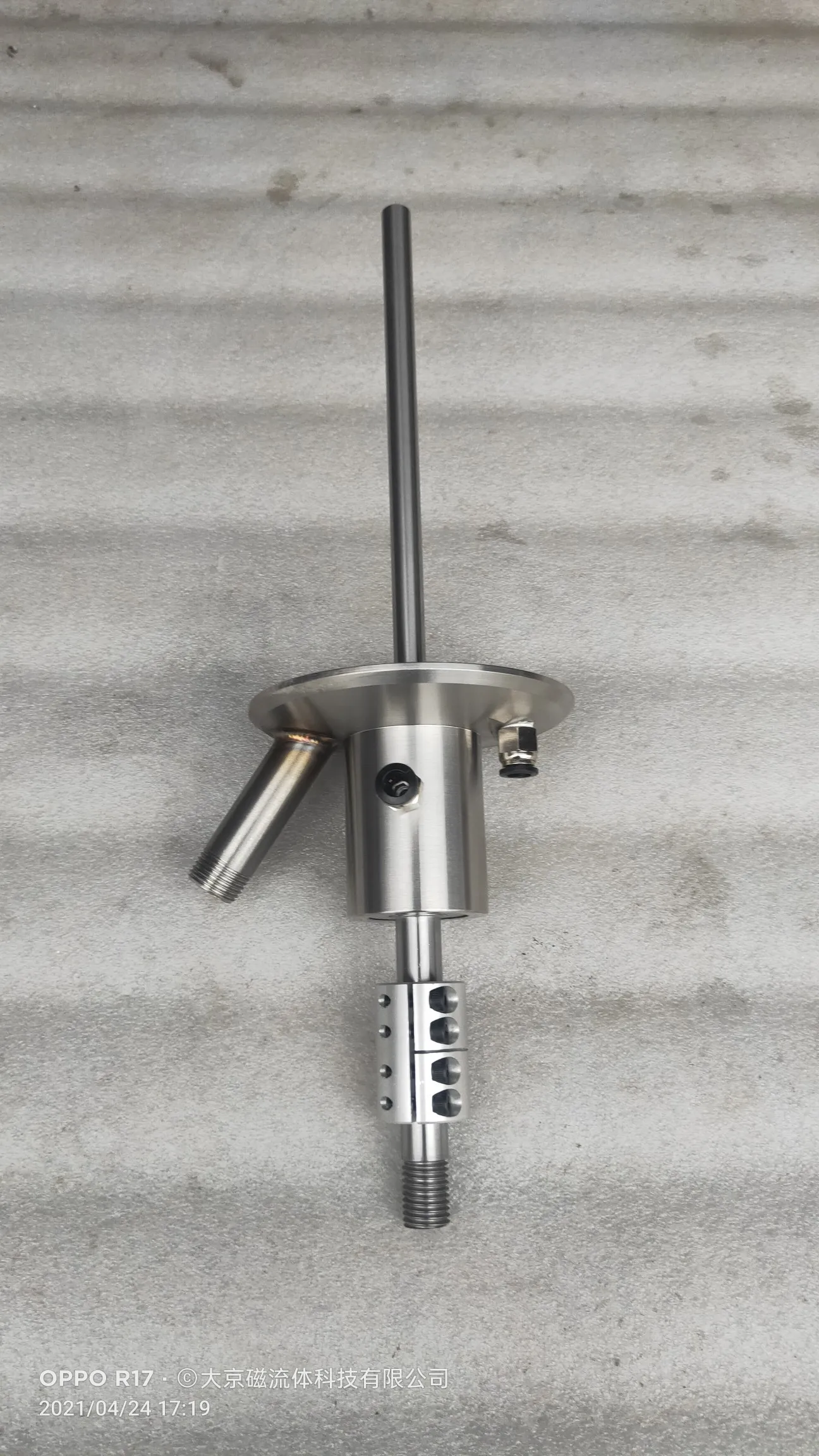

• Personalización de tolerancias, rosca y acabado superficial mediante CNC, lo que permite adaptar el sello a diseños existentes sin mecanizado adicional.
• Mantenimiento prácticamente nulo; solo inspección visual periódica.

Aspectos mejorables:

• El precio unitario, aunque competitivo por venta directa, sigue siendo superior al de sellos mecánicos convencionales de labios o de anillo O; la justificación depende del valor que se le dé a la reducción de fugas y al aumento de la vida útil del eje.
• La gama de temperaturas está limitada a unos 200 °C con los fluidos estándar; para aplicaciones superiores se requieren formulaciones especiales que aumentan el plazo de entrega y el costo.
• La dependencia de un campo magnético estable implica que, en presencia de campos externos fuertes (por ejemplo, cerca de imanes de neodimio sin blindaje), podría haber una interferencia menor en la retención del fluido; aunque en mis pruebas no observé efectos, sería útil que el fabricante especificara la susceptibilidad a campos externos.
• La documentación incluye rangos de presión y temperatura, pero no proporciona datos de compresión del fluido bajo cargas axiales altas; en aplicaciones con esfuerzos axiales significativos (>500 N) sería recomendable realizar una validación empírica antes de la adopción en serie.

Veredicto del experto

Tras probar estos sellos de fluidos magnéticos en tres entornos de vacío diferentes, puedo afirmar que cumplen con lo prometido: ofrecen una estanqueidad superior al nivel de los sellos de contacto convencionales, eliminan prácticamente el desgaste del eje y requieren un mantenimiento mínimo. Su punto más destacado es la combinación de precisión CNC y la capacidad de personalización, lo que permite una integración sin modificaciones en maquinaria existente o en prototipos de I+D. Los aspectos a tener en cuenta son el coste inicial, la restricción de temperatura para los fluidos estándar y la necesidad de validar la compatibilidad con campos magnéticos externos intensos. En aplicaciones donde el vacío es crítico y se busca minimizar paradas por desgaste (por ejemplo, sistemas PVD/CVD, reactores de laboratorio de alta pureza o interruptores SF6 de media tensión), estos sellos representan una solución técnica muy acertada, siempre que se tenga en cuenta el presupuesto y se verifique que las condiciones de operación estén dentro de los límites especificados por el fabricante. En definitiva, los recomendaría para cualquier proceso que requiera alta pureza de vacío y longevidad del eje, siempre que se realice la correspondiente evaluación de precio y de los campos externos presentes en la instalación.
