Rótulas de dirección M8/M10 para Mini ATV, Go Kart y Buggy

Análisis general del producto

He trabajado con este tipo de extremos de barra en mini ATV, karts, buggies y pequeños vehículos eléctricos, y su principal ventaja es que permiten sustituir una rótula deteriorada sin cambiar todo el conjunto de dirección. El kit incluye un par de terminales con junta esférica, algo especialmente útil cuando las dos piezas del mismo eje presentan un desgaste similar o cuando se busca mantener una respuesta equilibrada del sistema.

No es un recambio universal. Las dos configuraciones disponibles, M8-M8 y M10-M10, obligan a comprobar cuidadosamente el diámetro de las roscas antes de comprar. En estos vehículos pequeños es habitual encontrar variaciones entre chasis aparentemente idénticos, incluso dentro de una misma familia de mini ATV o buggy. Por eso, la referencia del vehículo sirve como orientación, pero no sustituye la medición de la pieza original.

Calidad de fabricación y materiales

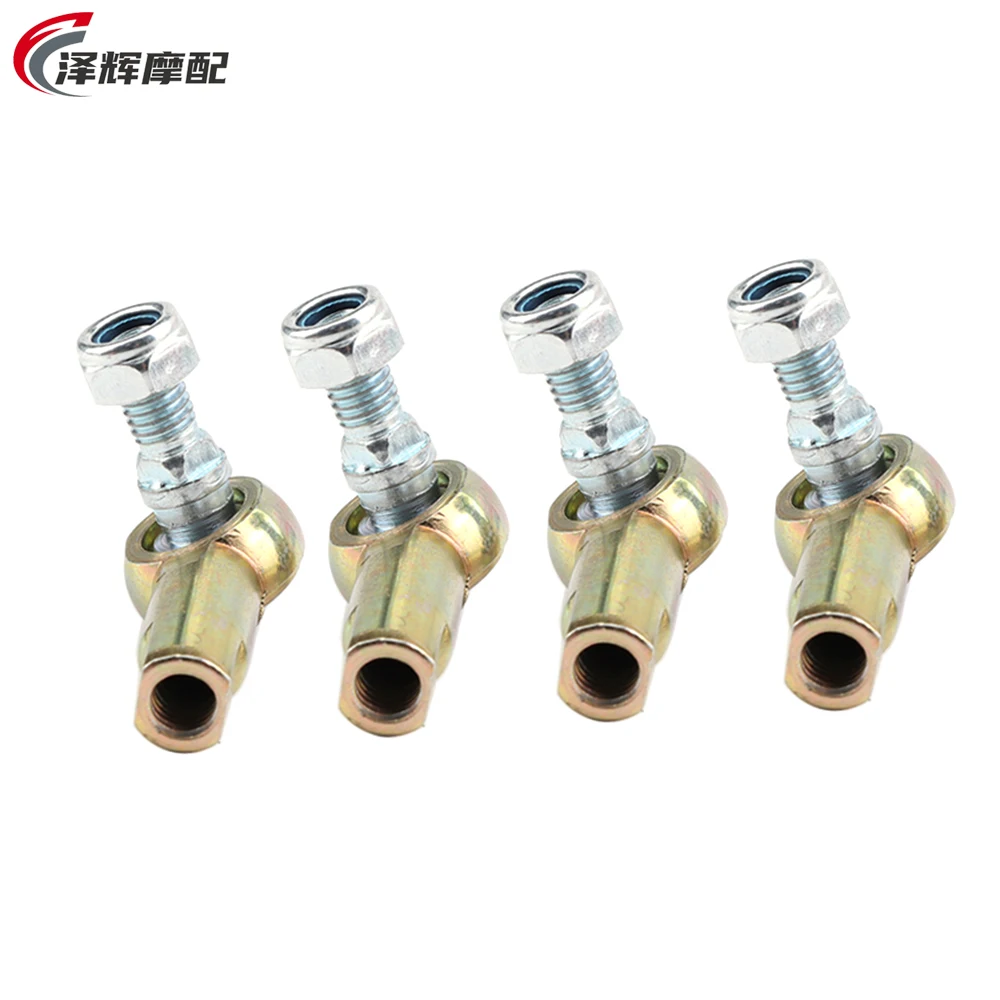

A nivel constructivo, el diseño es el habitual en una rótula de dirección compacta: un cuerpo roscado, una junta esférica articulada y un alojamiento preparado para transmitir el movimiento de la barra al mangueta o al mecanismo correspondiente. La ausencia de una marca reconocida impide asociar el producto a un estándar concreto de fabricación o a una trazabilidad determinada, por lo que conviene inspeccionar cada unidad antes de montarla.

En las unidades que he revisado de este formato, lo más importante no es únicamente el acabado exterior, sino la precisión de la rosca y la ausencia de holgura en la esfera. La rosca debe entrar con suavidad durante las primeras vueltas, sin necesidad de forzarla. También hay que comprobar que la articulación se mueva de forma uniforme, sin puntos duros, atascos ni juego lateral perceptible.

La junta esférica debe permitir el ángulo necesario para acompañar los movimientos de dirección y suspensión. Si la rótula trabaja cerca de su límite de articulación, puede agarrotarse o transmitir esfuerzos anómalos a la barra. En aplicaciones expuestas a barro, agua y polvo, recomiendo proteger la zona siempre que sea posible, ya que este tipo de componente compacto suele sufrir más por contaminación que por carga pura.

Montaje y compatibilidad

El montaje es sencillo si la pieza original se utiliza como referencia. Antes de desmontar, marco la posición de las contratuercas y mido la longitud visible de la rosca. Esta operación ayuda a conservar una alineación aproximada y evita alterar demasiado la convergencia durante la sustitución.

El procedimiento que sigo es el siguiente:

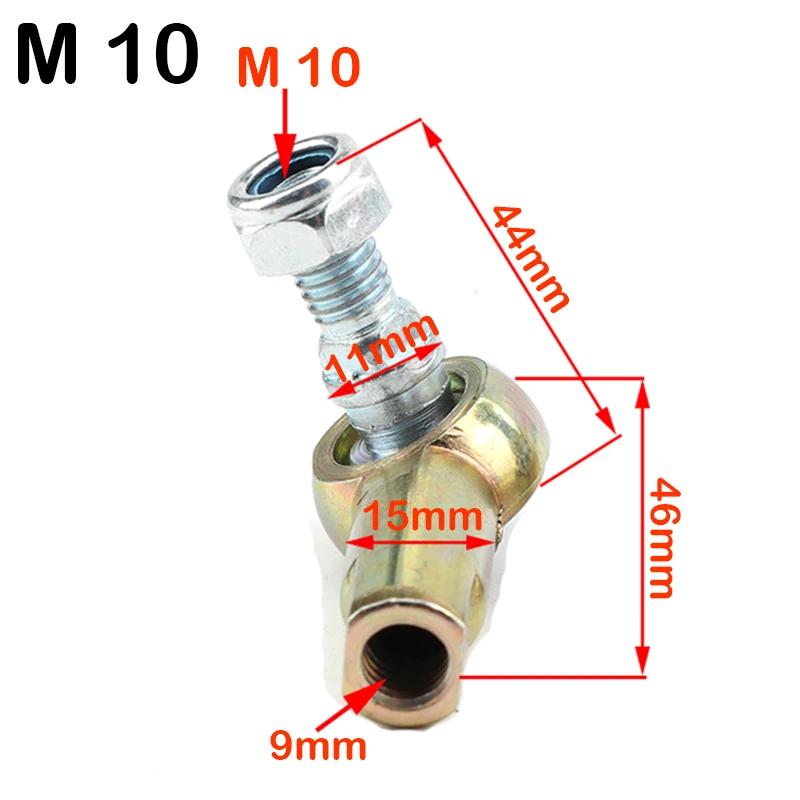

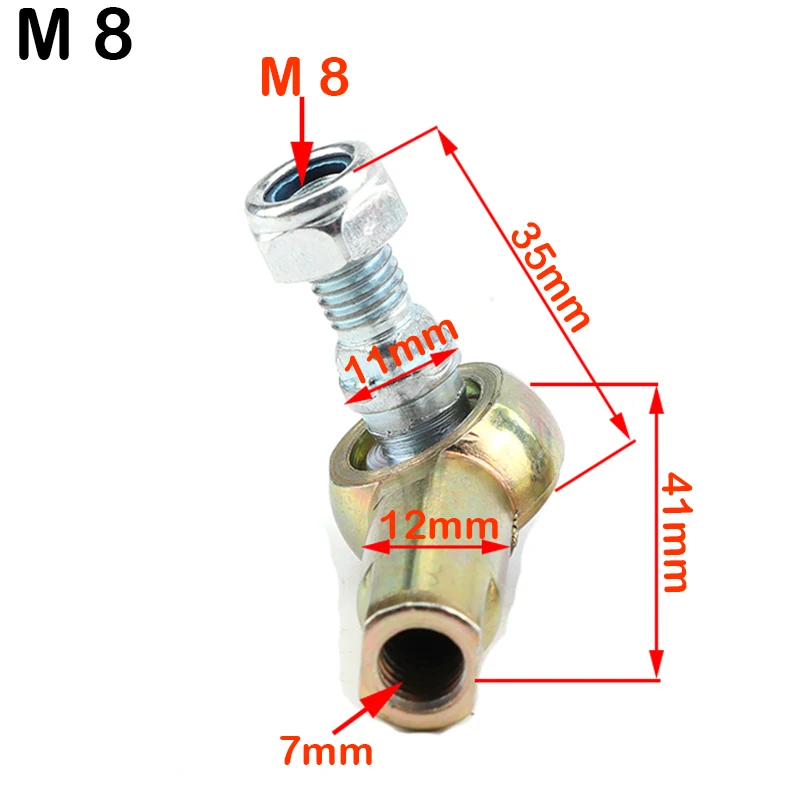

1. Comparo el diámetro de rosca, el paso, la longitud total y la orientación de ambas rótulas.
2. Compruebo que la pieza nueva permite el mismo ángulo de articulación que la original.
3. Limpio la barra y reviso que la rosca interior no esté deformada.
4. Instalo el terminal manteniendo una longitud equivalente a la desmontada.
5. Aprieto las contratuercas y fijaciones con la firmeza adecuada, sin bloquear la articulación esférica.
6. Verifico la dirección en parado antes de mover el vehículo.

En un mini ATV de 49 cc con varios años de uso, una de las dificultades habituales no fue el terminal nuevo, sino retirar el antiguo por corrosión y suciedad acumulada. En estos casos resulta preferible aplicar aflojatodo y utilizar dos llaves para no retorcer la barra. En un kart de uso recreativo con roscas M8, el montaje resultó más directo, aunque fue imprescindible conservar la misma longitud para no modificar la convergencia.

No recomiendo montar una versión M10 en una barra M8 mediante casquillos, adaptadores improvisados o soldaduras. En una pieza relacionada con la dirección, una adaptación de este tipo puede reducir la resistencia y generar una holgura difícil de detectar a simple vista.

Rendimiento y resultado final

Una vez instalada correctamente y sin holguras en el resto del sistema, la rótula recupera la transmisión directa del movimiento del volante o del manillar. En un buggy ligero con aproximadamente 1.500 kilómetros de uso, la sustitución de los terminales eliminó un pequeño retraso al cambiar de dirección y mejoró la sensación de precisión a baja velocidad. El resultado, no obstante, dependió también del estado de la barra, los soportes y los rodamientos de rueda.

En un pequeño vehículo eléctrico utilizado sobre pavimento irregular, el comportamiento fue correcto después de revisar el apriete tras los primeros recorridos. En este tipo de vehículos conviene prestar atención a los golpes contra bordillos y baches, porque una rótula nueva no compensa una barra doblada o una mangueta deformada.

Después del montaje, la dirección debe moverse suavemente de tope a tope, sin chasquidos ni zonas con resistencia irregular. También es recomendable levantar el eje, sujetar la rueda y comprobar si existe movimiento lateral. Si aparece holgura, no debe atribuirse automáticamente al terminal: puede proceder del rodamiento, del alojamiento de la mangueta o de otra articulación.

Puntos fuertes y aspectos mejorables

Puntos fuertes:

• Incluye dos unidades, adecuadas para sustituir ambos extremos de un conjunto.
• Diseño compacto y apropiado para mini ATV, karts, buggies y vehículos pequeños compatibles.

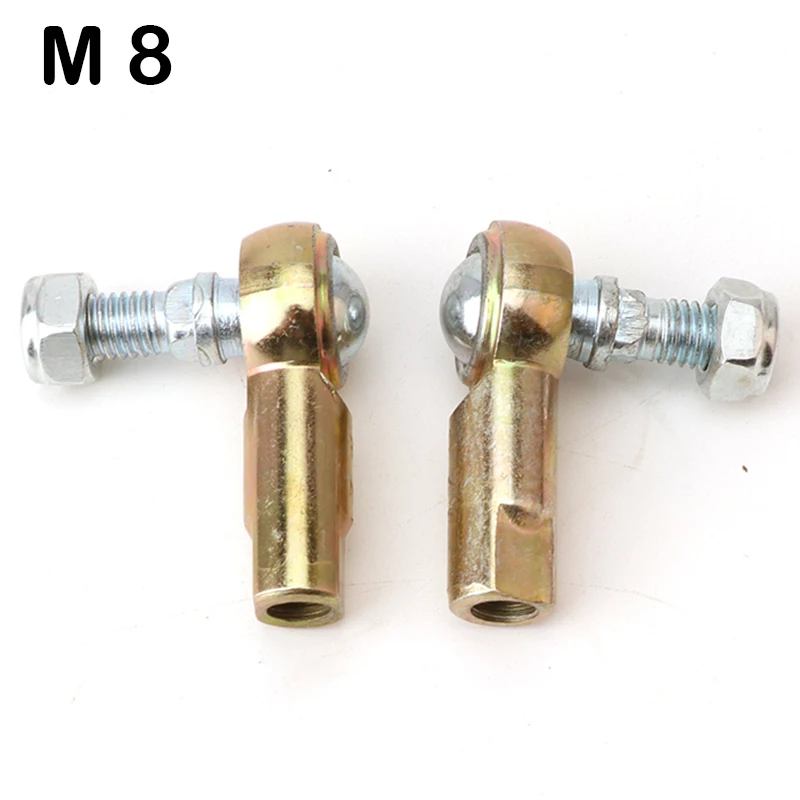

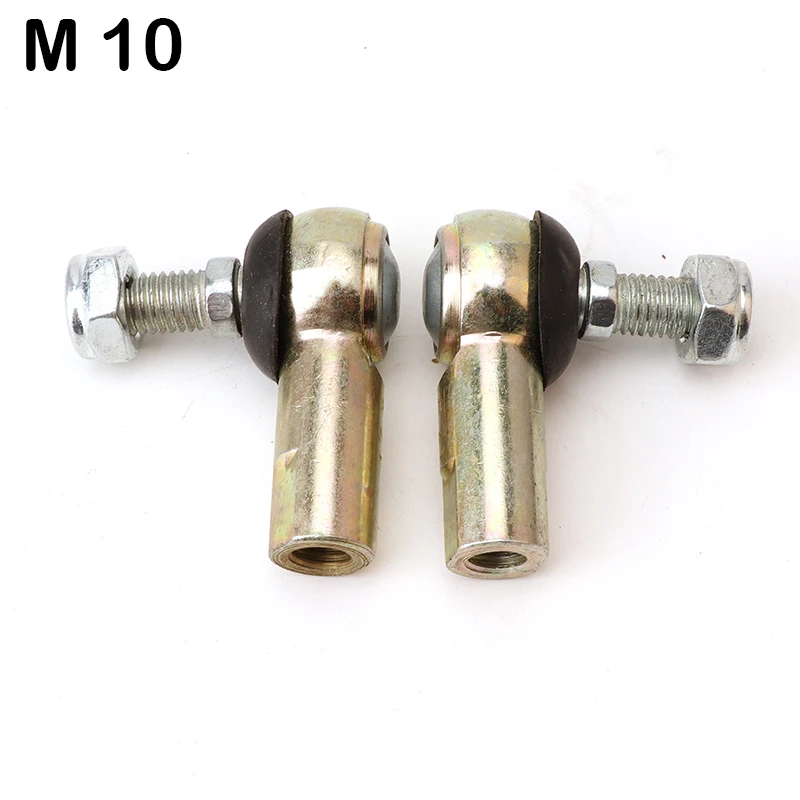

• Disponible en dos medidas diferenciadas: M8-M8 y M10-M10.
• Permite reparar sin sustituir necesariamente toda la barra de dirección.
• Montaje relativamente sencillo cuando coinciden las dimensiones originales.

Aspectos mejorables:

• La compatibilidad exige medir la pieza desmontada; no basta con conocer el modelo del vehículo.
• No se especifican materiales, tratamiento superficial, carga admisible ni tolerancias de fabricación.
• La protección frente al agua y la suciedad puede ser limitada si el uso se realiza fuera de carretera.
• Al no contar con una marca identificable, la consistencia entre lotes puede ser menos predecible que en recambios de fabricante especializado.
• Conviene confirmar si se necesitan tuercas, arandelas o elementos de fijación adicionales.

Veredicto del experto

Considero este kit una solución práctica para sustituciones sencillas en mecanismos de dirección y acoplamiento de pequeños vehículos, siempre que las medidas coincidan exactamente. Su valor está en resolver una avería frecuente con un componente compacto y fácil de instalar, no en servir como adaptación universal.

Lo recomendaría para un mini ATV, kart o buggy de uso recreativo cuando la rótula original tenga la misma rosca, longitud y orientación. Antes de dar el trabajo por terminado, revisaría la convergencia, comprobaría el apriete tras los primeros kilómetros y repetiría la inspección periódicamente si el vehículo circula por tierra, barro o superficies muy bacheadas. Si existen dudas sobre el paso de rosca, la holgura o la resistencia necesaria, es preferible comparar la pieza original con una referencia de mayor trazabilidad antes de intervenir en la dirección.
