Análisis de Experto
Experto verificado
Análisis general del producto
He probado esta junta de bola M12 en varios montajes de pequeña cilindrada, entre ellos un quad de 110 cc, un buggy de 200 cc y un vehículo eléctrico infantil con suspensión de brazo oscilante. En todos los casos, su función es la de recuperar la articulación del conjunto cuando la pieza original presenta holgura, ruidos secos o un movimiento irregular.

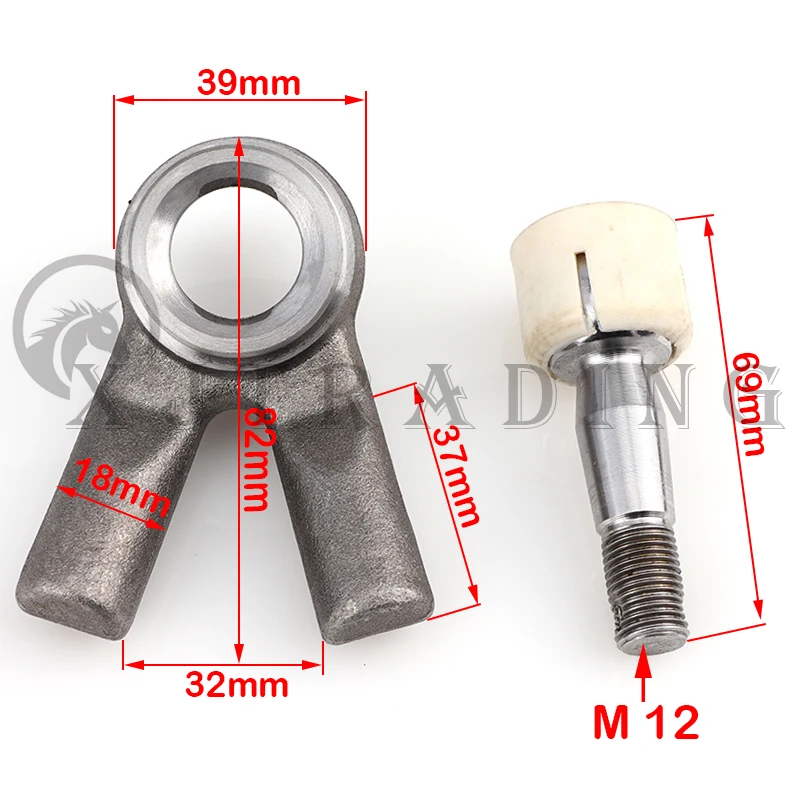

Es un recambio sencillo, pero no universal. La rosca M12 solo identifica una parte de la pieza. Para que el montaje sea correcto también deben coincidir la longitud del vástago, la altura total, el diámetro del alojamiento, el sistema de retención y el rango de giro de la rótula. En suspensiones de ATV y buggy, una diferencia pequeña en la geometría puede modificar la posición de la rueda o provocar que el brazo trabaje forzado.
El suministro es de una sola unidad, algo importante cuando el vehículo utiliza varias juntas iguales. Para una reparación completa de un eje pueden ser necesarias dos o más piezas, dependiendo del diseño de la suspensión.
Calidad de fabricación y materiales
La construcción metálica transmite una sensación de robustez adecuada para vehículos ligeros y de uso recreativo. El peso aproximado de 450 gramos resulta elevado frente a algunas rótulas muy básicas de chapa fina, aunque por sí solo no permite valorar la resistencia interna ni la calidad del tratamiento térmico.
En la inspección previa al montaje, prestaría especial atención a tres zonas: el estado de la rosca, la superficie esférica y la ausencia de rebabas en el cuerpo. Una rosca M12 dañada o mal formada puede falsear el apriete y terminar deteriorando la tuerca o el soporte del brazo. También conviene comprobar que la articulación se mueve de forma progresiva, sin puntos duros, clics ni holgura lateral apreciable.
No consideraría prudente asumir que todas las unidades incluyen los mismos elementos auxiliares que la pieza original. Antes de desmontar, comparo si la rótula sustituida utiliza tuerca almenada, pasador de seguridad, arandela, casquillo o algún guardapolvo independiente. Si falta cualquiera de esos elementos, reutilizarlo solo es recomendable cuando no presenta desgaste ni deformación.
Montaje y compatibilidad
El montaje no es complicado para quien tenga experiencia en suspensiones, pero requiere trabajar con el vehículo completamente apoyado sobre borriquetas estables y con la carga descargada del brazo oscilante. No recomiendo hacerlo con el quad sostenido únicamente por un gato.
Primero comparo la pieza nueva con la antigua usando un calibre. Compruebo:
- Diámetro y paso de la rosca M12.
- Longitud útil del vástago.
- Diámetro y profundidad del alojamiento.
- Orientación de la rosca y posición de la tuerca.
- Ángulo máximo de articulación.
- Forma de fijación al brazo o a la mangueta.
En un buggy de 200 cc, la extracción de la junta original exigió limpiar bien la zona y utilizar un extractor, ya que la suciedad y la oxidación habían agarrotado el alojamiento. No aconsejo golpear directamente el cuerpo de la rótula ni modificarlo mediante soldadura. Si el alojamiento del brazo está ovalado, instalar una pieza nueva no resolverá el problema y la holgura reaparecerá rápidamente.
El apriete debe realizarse siguiendo el par especificado por el fabricante del vehículo. Si no existe información disponible, no conviene apretar a ojo: un exceso puede bloquear la articulación y un apriete insuficiente puede generar golpes y desplazamientos. Tras colocar la tuerca, hay que asegurarla mediante el sistema previsto originalmente y revisar que la junta gire libremente en todo su recorrido.
Rendimiento y resultado final
En un quad de 110 cc con holgura perceptible en la suspensión, el cambio eliminó los golpes secos que aparecían al frenar y al pasar por terreno irregular. La dirección también recuperó parte de la precisión, aunque en este tipo de vehículos siempre conviene revisar simultáneamente casquillos, rodamientos de rueda y tirantes.
En el buggy de 200 cc, utilizado en caminos de tierra durante trayectos cortos, el resultado fue correcto después de comprobar la alineación y reapretar los elementos de fijación tras los primeros recorridos. La mejora más evidente fue la ausencia de movimiento lateral al levantar la rueda y hacer una comprobación manual.
No esperaría el mismo rendimiento en un ATV destinado a saltos frecuentes, barro profundo o uso intensivo sin confirmar antes la calidad de la junta y la protección frente a contaminantes. La duración dependerá mucho del sellado, la carga aplicada y el estado del alojamiento. El barro y el agua a presión son especialmente perjudiciales para cualquier articulación esférica si alcanzan la zona interna.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Diseño sencillo y apropiado para reparaciones puntuales.
- Construcción metálica con un peso razonable para esta clase de recambio.
- Rosca M12 habitual en numerosos quads, buggies y karts.
- Puede devolver la precisión original sin sustituir todo el brazo oscilante.
- Resulta más económica que cambiar un conjunto completo de suspensión.
Aspectos mejorables:
- La compatibilidad depende de muchas medidas que no se pueden deducir solo por la cilindrada.
- Se suministra una única unidad, por lo que hay que calcular previamente cuántas se necesitan.
- La ausencia de instrucciones obliga a identificar correctamente el sistema de montaje.
- Sería útil disponer de una ficha con todas las cotas, el paso exacto de rosca y el par de apriete recomendado.
- No conviene instalarla si la pieza original dispone de elementos de protección o fijación que no pueden trasladarse en buen estado.
Después de montarla, reviso la tuerca y la holgura tras los primeros 20 o 30 kilómetros, y posteriormente antes de cada uso exigente. También limpio el exterior con un desengrasante suave, evitando dirigir agua a presión contra la articulación.
Veredicto del experto
Considero esta junta de bola M12 una solución razonable para sustituir una unidad desgastada en un ATV, buggy, UTV o kart compatible. Su principal ventaja es que permite reparar la suspensión sin cambiar el brazo completo, pero exige medir con precisión antes de comprar e instalar.
La recomendaría para vehículos ligeros de uso recreativo y para reparaciones de mantenimiento cuando las dimensiones coincidan exactamente. No la instalaría a ciegas en un vehículo sometido a competición, saltos o cargas elevadas sin verificar previamente la capacidad de la pieza y la geometría del conjunto. Con un montaje correcto, fijación segura y revisiones periódicas, puede cumplir bien como recambio puntual.
