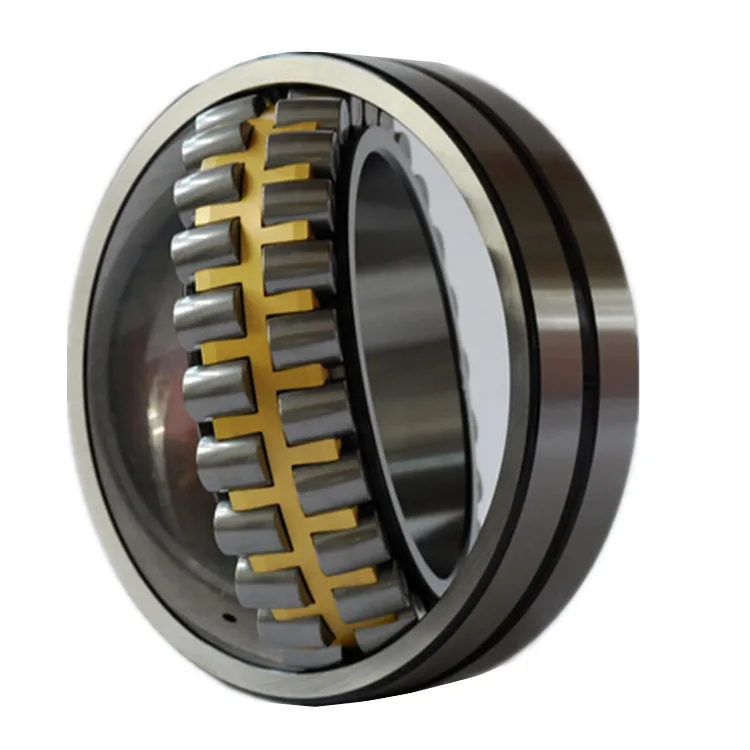

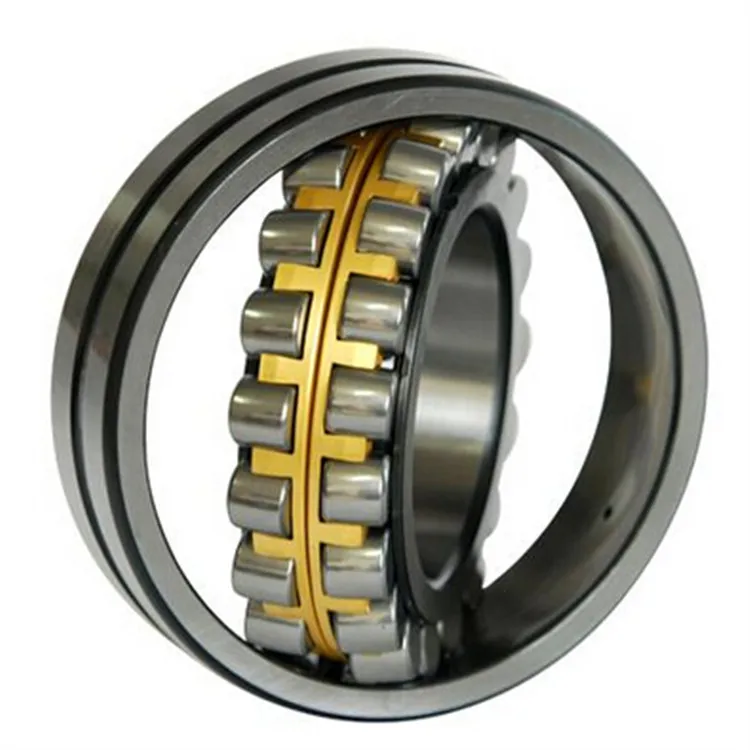

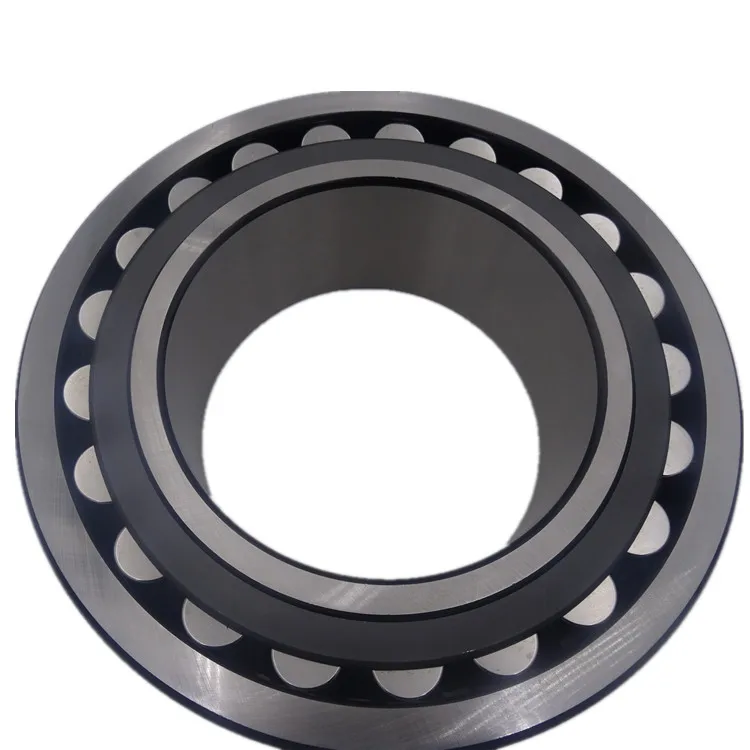

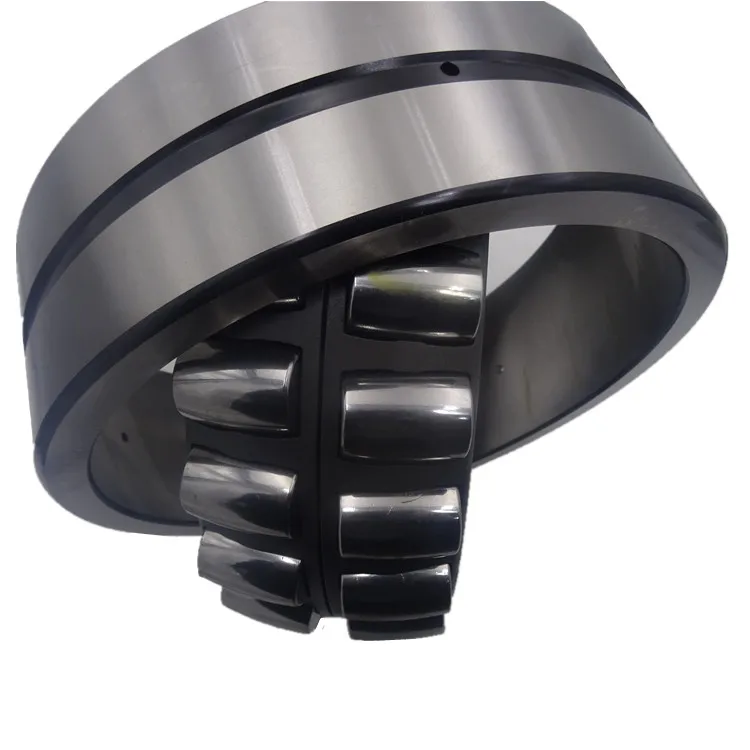

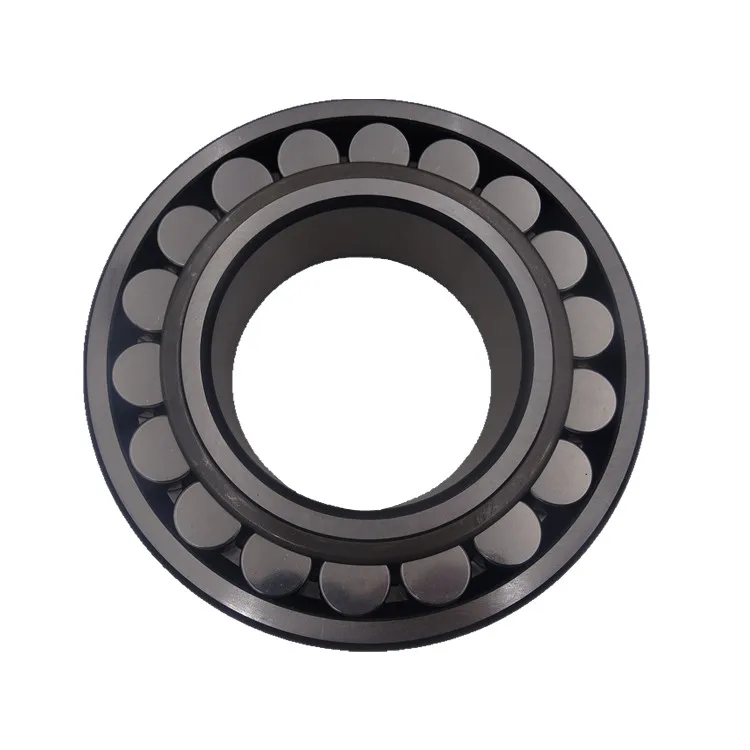

Rodamiento de Rodillos Esféricos 22320: Resistencia y Flexibilidad para Aplicaciones Pesadas
El rodamiento de rodillos esféricos 22320 es un componente mecánico de alta capacidad diseñado para soportar cargas radiales y axiales combinadas en las condiciones más exigentes. Su estructura de doble fila de rodillos con pista esférica común le permite autoalinearse, compensando desalineaciones del eje y flexiones estructurales sin perder rendimiento. Este modelo es ampliamente utilizado en minería, industria siderúrgica, centrales eléctricas, fábricas de papel y maquinaria de construcción pesada.
Especificaciones Técnicas
| Parámetro | Valor |
|---|---|
| Diámetro interior | 100 mm |
| Diámetro exterior | 215 mm |
| Ancho | 73 mm |
| Capacidad dinámica | 495.000 N |
| Capacidad estática | 668.000 N |
| Peso | 12,9 kg |
| Velocidad límite (grasa) | 1.900 rpm |
| Velocidad límite (aceite) | 2.400 rpm |
Está fabricado con anillos y rodillos de acero al cromo de alta resistencia, con opciones de jaula de acero estampado, latón o poliamida según el suffix (C, CA, EM, etc.). Cumre tolerancias ABEC-1 (P0) y ABEC-3 (P6).
Aplicaciones y Uso
Este rodamiento se emplea en reductores industriales, laminadores, trituradoras, cribas vibratorias, ejes de vehículos ferroviarios y maquinaria papelera. Su capacidad de autoalineación lo hace Ideal para entornos donde el eje puede experimentar desviaciones o flexiones, como en chancadoras o equipos de minería a cielo abierto.
Consideraciones de Instalación
Para maximizar la vida útil del rodamiento, ensure una lubricación adecuada según las rpm de operación. Para velocidades superiores a 1.900 rpm, se recomienda lubricación por aceite; para velocidades menores, la grasa es suficiente. Verifique el juego interno (C0, C2, C3, C4) según las condiciones de montaje y temperatura de trabajo.
El almacenamiento debe realizarse en condiciones protegidas de humedad y polvo. El período antioxidant aproximado es de dos años en condiciones adecuadas.
Preguntas Frecuentes
¿Qué diferencias hay entre los sufijos C, CA y EM en rodamientos 22320?
El sufijo C indica rodillo simétrico con jaula de acero estampado (estándar); CA tiene jaula de latón de una sola pieza con rodillo simétrico (mayor precisión); EM significa jaula integral de aleación especial para velocidades más altas.
¿Para minería y reciclaje, qué tipo de jaula es recomendable?
Para aplicaciones pesadas con vibración y contaminación, la jaula de acero estampado (C) ofrece mayor robustez. Para velocidades altas, la jaula de latón (CA/EM) proporciona mejor lubricación y menor fricción.
¿Cuál es la vida útil esperada del rodamiento 22320?
Depende de las condiciones de carga, velocidad y lubricación. En condiciones normales con mantenimiento adecuado, puede superar las 10.000 horas de operación.
¿Cómo seleccionar el juego interno adecuado (C0, C3, C4)?
C0 es el juego normal para mountajes con ajuste fijo. C3 y C4 se utilizan cuando hay diferencias de temperatura entre anillos internos y externos, o para montajes con holgura.
¿Qué dimensiones tiene el barreno cónico versión K?
La versión con barreno cónico (sufijo K) mantiene las mismo dimensiones externas (100x215x73 mm) con barreno 1:12, facilitando el desmontaje en ejes cónicos.
¿Es compatible con rodamientos NSK o SKF del mismo número?
Las dimensiones ISO son estándar, por lo que equivale a referencias como NSK 22320 y SKF 22320. Verifique el suffix (C, CA, EM) para compatibilidad exacta de jaula y especificaciones.
