Análisis general del producto
Este lote de relés intermedios compactos me parece una solución práctica para reparaciones eléctricas, automatizaciones sencillas y montajes en los que interesa separar un circuito de mando de otro circuito de potencia. El formato reducido facilita su ubicación en cajas eléctricas pequeñas, paneles auxiliares o zonas con poco espacio, aunque precisamente por su tamaño no conviene asumir que puede sustituir a un relé de potencia convencional.

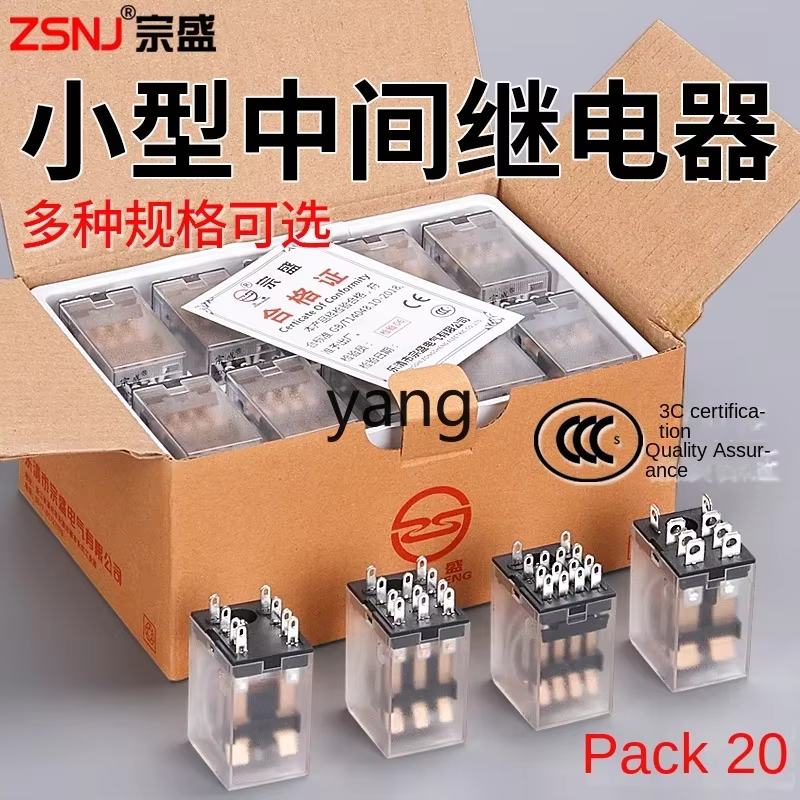

La principal ventaja del conjunto de 20 unidades es disponer de repuestos para trabajos sucesivos. En un taller resulta útil para prototipos, reparaciones de motocicletas, quads, maquinaria ligera y circuitos auxiliares de 12 o 24 V. También puede utilizarse en instalaciones de 220 V, pero esa aplicación exige mucha más atención al aislamiento, la protección y la separación física entre la parte de control y la parte de carga.

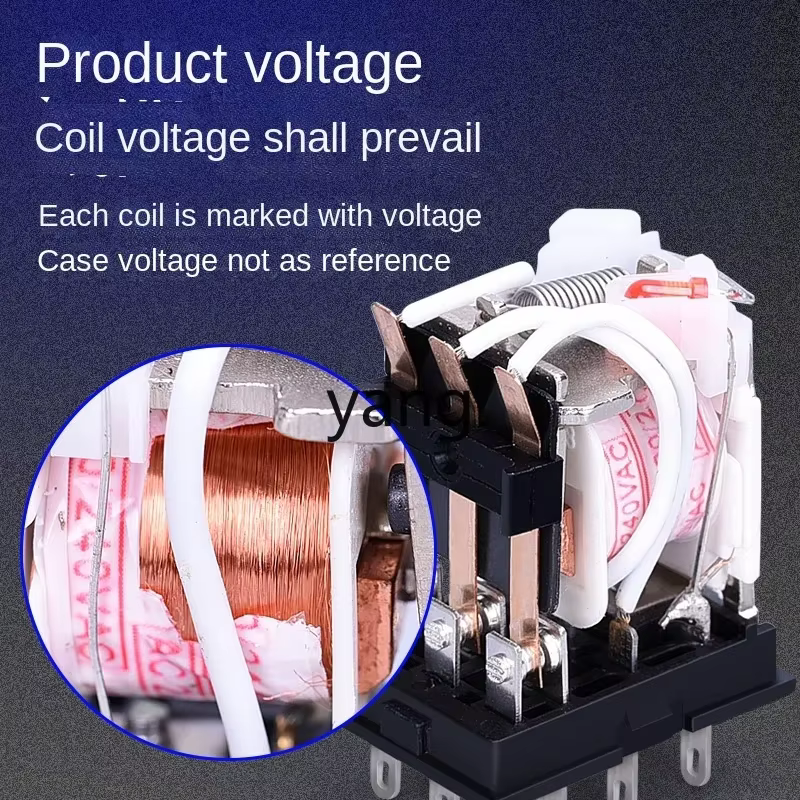

Lo más importante antes de instalarlo es identificar con precisión la tensión de la bobina: 12 V, 24 V o 220 V, así como si corresponde a corriente alterna o continua. No son versiones intercambiables. Aplicar 24 V a una bobina de 12 V puede dañarla, mientras que alimentar una bobina de 24 V con 12 V puede impedir que el relé cierre correctamente.
Calidad de fabricación y materiales
El diseño electromagnético compacto resulta adecuado para maniobras de conmutación frecuentes, siempre que se respete la capacidad eléctrica real de los contactos. En este tipo de relés suelo revisar especialmente la rigidez de las patillas, la calidad del encapsulado y la claridad de las marcas grabadas en la carcasa. Una identificación poco visible complica el montaje y aumenta el riesgo de invertir la bobina con los contactos.
El acabado ligero es coherente con un relé intermedio de tamaño reducido, pero no lo trataría como un componente preparado para soportar directamente vibraciones intensas, humedad continua o temperaturas elevadas sin protección adicional. En una motocicleta o un ATV lo instalaría dentro de una caja estanca, sujeto contra movimientos y alejado de zonas con agua proyectada, barro o calor procedente del escape.
Los relés intermedios de este formato suelen ofrecer distintas configuraciones de contactos y pueden emplearse como elementos de interfaz entre sensores, interruptores, módulos de control y actuadores. Sin embargo, la distribución de terminales y la capacidad de carga deben comprobarse individualmente; no basta con que la tensión de la bobina coincida.
Montaje y compatibilidad
El montaje es sencillo si se dispone de un esquema claro. Antes de conectar los cables, recomiendo comprobar la continuidad de la bobina con un multímetro y localizar los terminales normalmente abierto, normalmente cerrado y común. En las versiones de corriente continua también conviene verificar si existe polaridad indicada o algún elemento interno de protección.
En un circuito de 12 V de motocicleta, por ejemplo, lo emplearía para accionar una carga auxiliar desde un interruptor de baja intensidad, pero colocaría un fusible independiente lo más cerca posible de la alimentación. En un vehículo con más de 60.000 kilómetros, esta disposición ayuda a evitar que toda la corriente de un accesorio atraviese el interruptor original o un cableado de sección insuficiente.
Para instalaciones de 24 V, como algunas máquinas agrícolas o vehículos industriales, el criterio es el mismo: tensión correcta, masa fiable, protección mediante fusible y terminales bien prensados. En 220 V no recomiendo un montaje improvisado ni conexiones con faston sin aislamiento adecuado. Es imprescindible utilizar una caja apropiada, prensaestopas, cable correctamente dimensionado y protección diferencial y magnetotérmica conforme a la instalación.
No elegiría este relé únicamente por sus dimensiones. Si no se conoce el amperaje admisible de los contactos, lo reservaría para señales o cargas moderadas y utilizaría otro contactor o relé de potencia para motores, compresores, resistencias, calentadores y lámparas de elevada intensidad.
Rendimiento y resultado final
En una maniobra de control correctamente dimensionada, un relé electromagnético compacto debe ofrecer una conmutación clara, con un accionamiento audible y una separación efectiva entre el circuito de mando y el circuito conmutado. En aplicaciones de automoción, el resultado dependerá tanto del relé como de la calidad de la masa, la tensión disponible y la ausencia de caídas de tensión en el cableado.
Tras el montaje, comprobaría varias veces el funcionamiento en frío y después de mantener la carga conectada durante unos minutos. Es importante vigilar que no aparezcan calentamiento anormal, olor a plástico, chasquidos repetidos o fallos intermitentes. Si la carga es inductiva, como un motor, una electroválvula o un solenoide, conviene instalar una protección adecuada contra los picos de tensión, especialmente en circuitos de corriente continua.
Frente a un relé estándar de automoción, este formato puede ocupar menos espacio, pero normalmente ofrece menos información visible sobre el esquema, el amperaje y la sustitución equivalente. Frente a un relé de estado sólido, tiene la ventaja de ser sencillo y económico, aunque produce desgaste mecánico y no ofrece una conmutación completamente silenciosa.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Formato compacto para cajas y paneles con espacio limitado.
- Lote de 20 unidades, útil para mantenimiento y repuestos.
- Disponibilidad en tensiones de 12 V, 24 V y 220 V.
- Aplicable a circuitos de corriente alterna o continua según la versión.
- Adecuado para maniobras intermedias y automatizaciones básicas.
Aspectos mejorables:
- Es necesario confirmar el amperaje de los contactos antes de conectar una carga.
- La disposición de terminales debe verificarse en cada unidad.
- No lo consideraría una solución directa para ambientes húmedos o muy vibrantes sin protección.
- La versión de 220 V requiere un montaje eléctrico profesional y correctamente aislado.
- Sería deseable disponer de un esquema serigrafiado más completo y datos de vida útil.
Veredicto del experto
Lo considero un lote funcional para trabajos eléctricos auxiliares, prototipos, reparaciones y maniobras de baja o media exigencia, siempre que se seleccione correctamente la tensión y se conozca la capacidad de los contactos. Su tamaño y la cantidad de unidades son sus principales argumentos, especialmente para quien realiza mantenimientos frecuentes en motocicletas, quads o instalaciones sencillas.
No lo instalaría sin confirmar antes el esquema, el tipo de corriente, el amperaje admisible y la compatibilidad física. Bien protegido y correctamente dimensionado puede resolver muchas maniobras de control; utilizado sin fusible, con una carga excesiva o en una tensión equivocada, puede convertirse en el punto débil de toda la instalación.
