Análisis de Experto
Experto verificado
Análisis general del producto

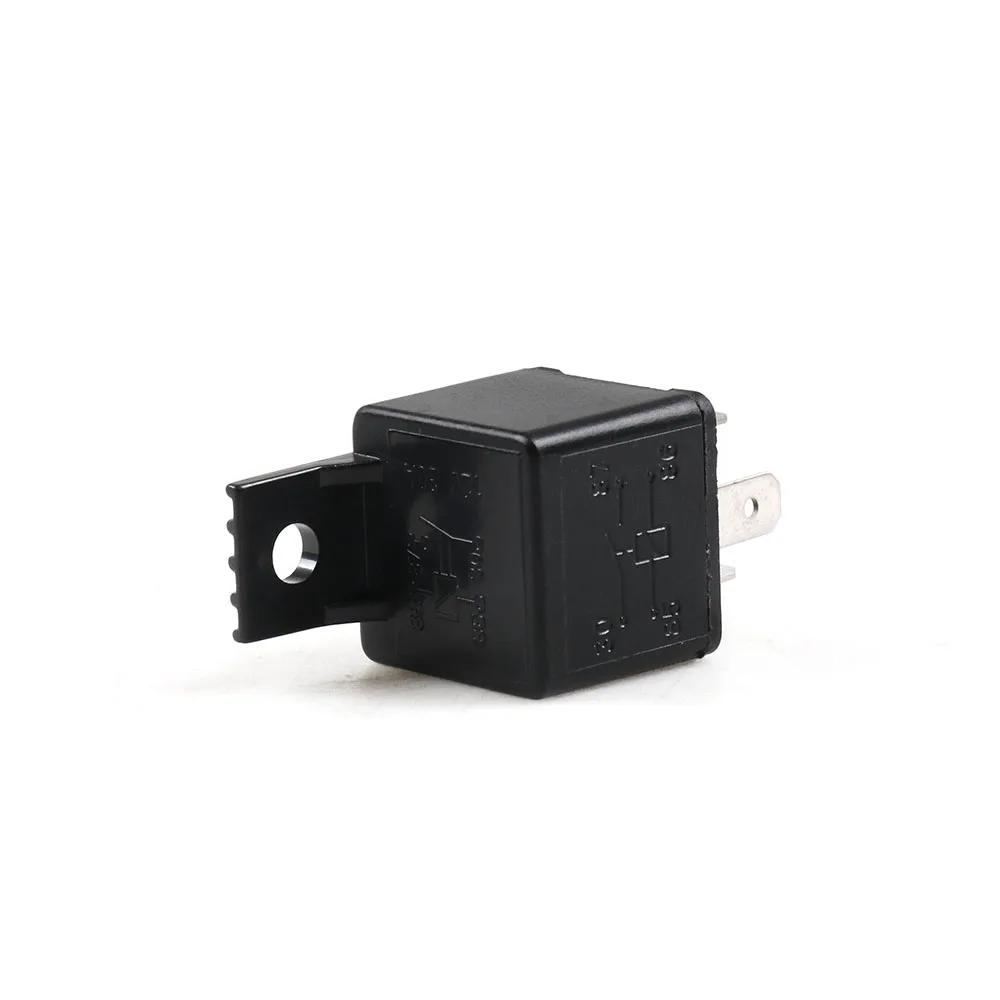

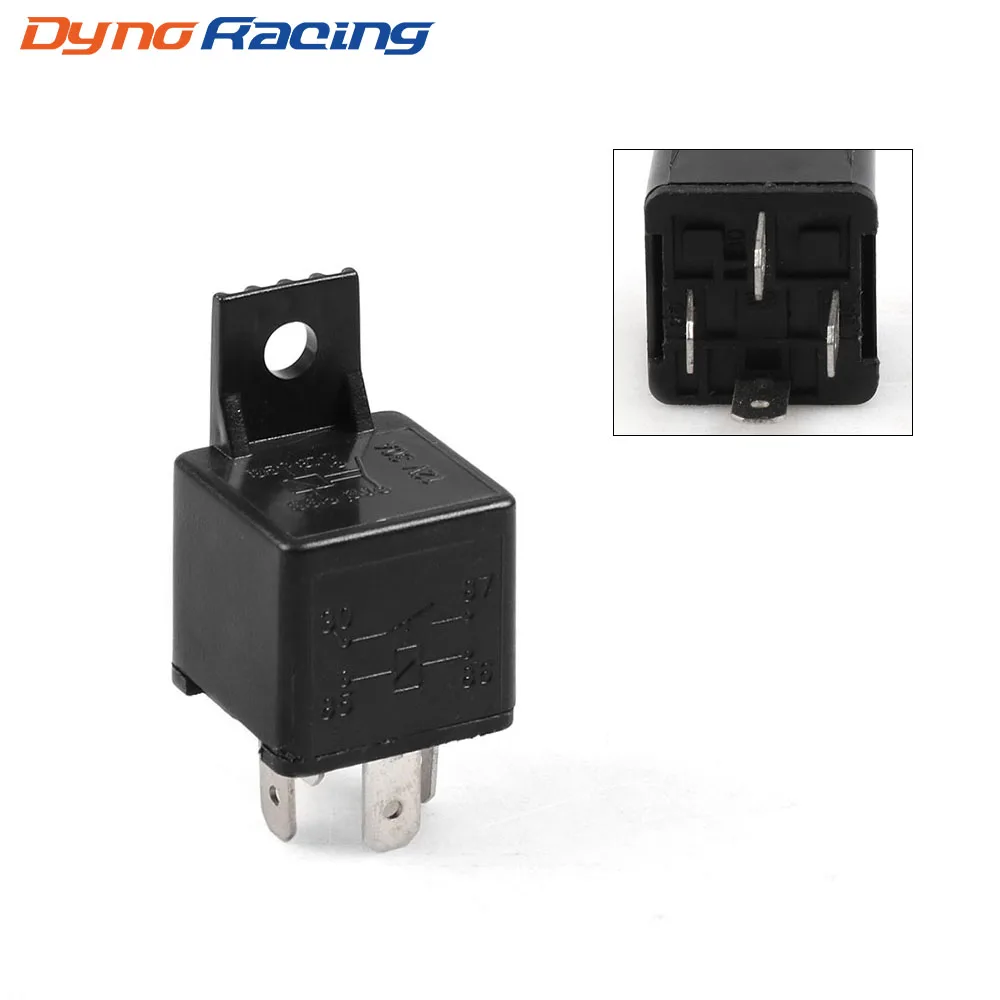

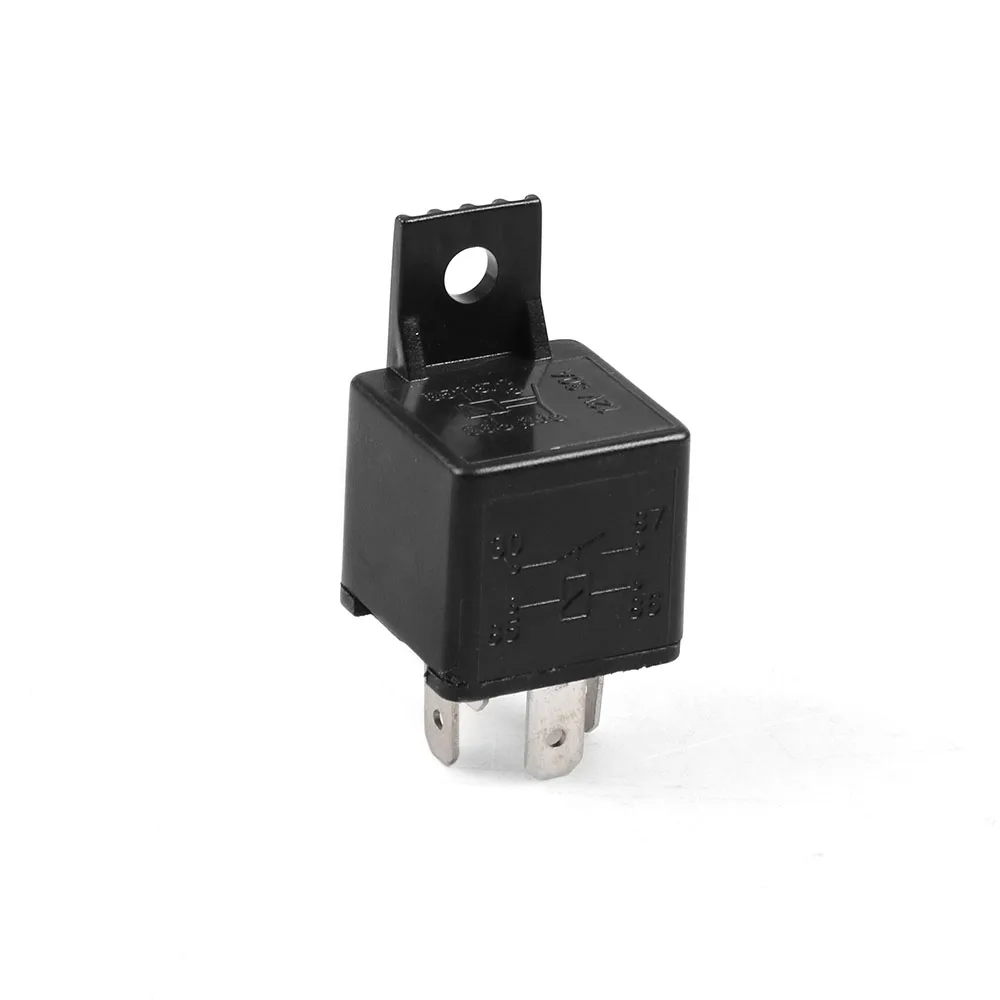

El Dynoracing BX101722 es un relé automotriz convencional de 12 V y cuatro pines, pensado principalmente para descargar de trabajo al pulsador de la bocina y separar el circuito de mando del circuito de potencia. En la práctica, esto evita que toda la corriente de la bocina pase por el pulsador del volante, por contactos antiguos o por cableados demasiado finos.
En los montajes que he realizado en turismos y vehículos industriales ligeros, este tipo de relé resulta especialmente útil cuando la bocina suena con poca intensidad, funciona de forma intermitente o deja de activarse al accionar el mando. También es una solución habitual al instalar una bocina de mayor consumo, siempre que la intensidad real del conjunto y el cableado estén correctamente dimensionados.
La cifra de 30 A debe interpretarse como la capacidad nominal del circuito de potencia, no como una corriente que la bocina vaya a consumir necesariamente. Antes de sustituir el componente, compruebo siempre el consumo con una pinza amperimétrica o un multimetro conectado en serie y reviso el esquema del relé original.
Calidad de fabricación y materiales
La carcasa presenta el formato compacto habitual de los relés auxiliares para automóvil. Este diseño facilita su colocación en cajas de relés, soportes universales o instalaciones añadidas en el vano motor, aunque el ajuste físico no debe darse por hecho: existen relés de cuatro pines con diferentes tamaños y disposiciones de terminales.
La parte más importante no es únicamente la carcasa, sino la calidad de los terminales internos y la presión de contacto en la base. Un relé puede tener una capacidad nominal adecuada y, sin embargo, provocar calentamiento si se utiliza con un portarreles flojo, terminales oxidados o conectores de sección insuficiente. En una instalación bien ejecutada, el relé debe cerrar el circuito con un clic definido y sin producir caídas de tensión apreciables entre la alimentación y la bocina.
No se especifican detalles como resistencia de la bobina, protección frente a humedad, presencia de diodo o resistencia antiparasitaria, ni rango de temperatura. Por ese motivo, no lo instalaría sin más en un circuito cuyo módulo de control exija una polaridad concreta o cuya unidad electrónica sea sensible a los picos de desconexión.
Montaje y compatibilidad

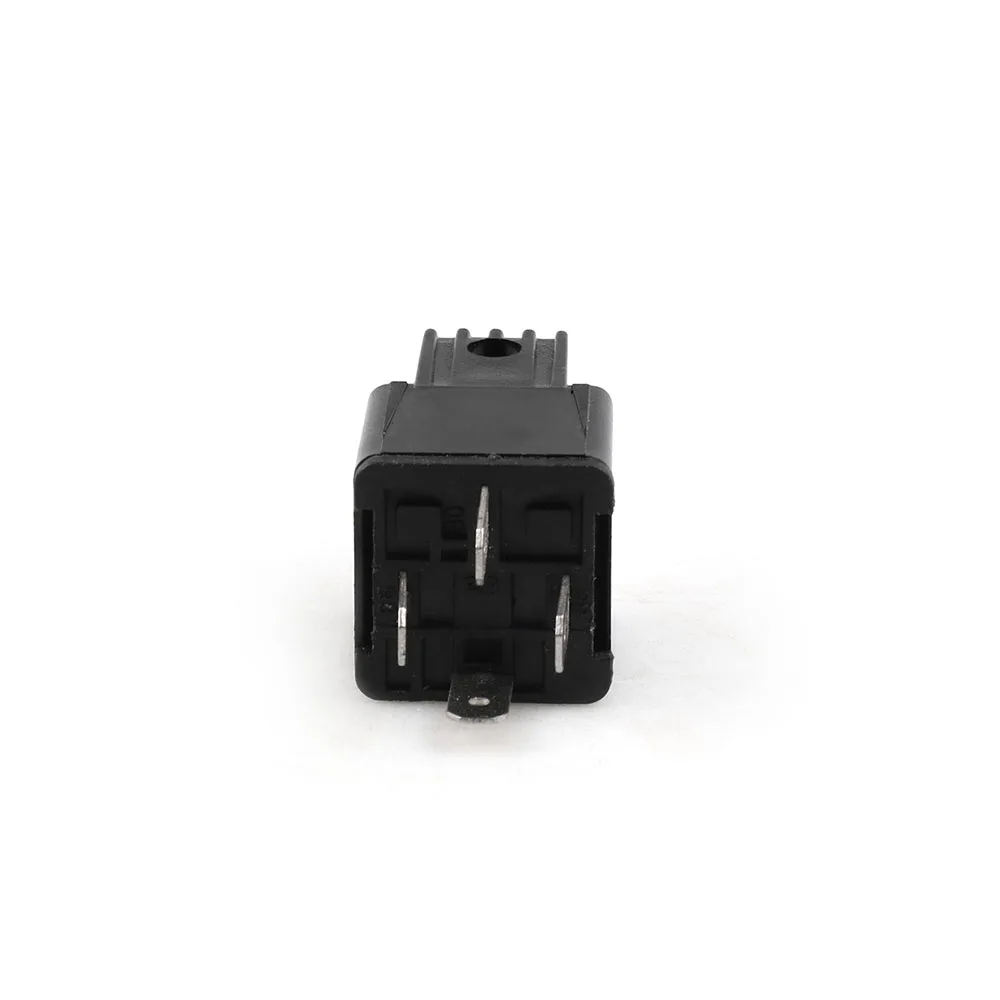

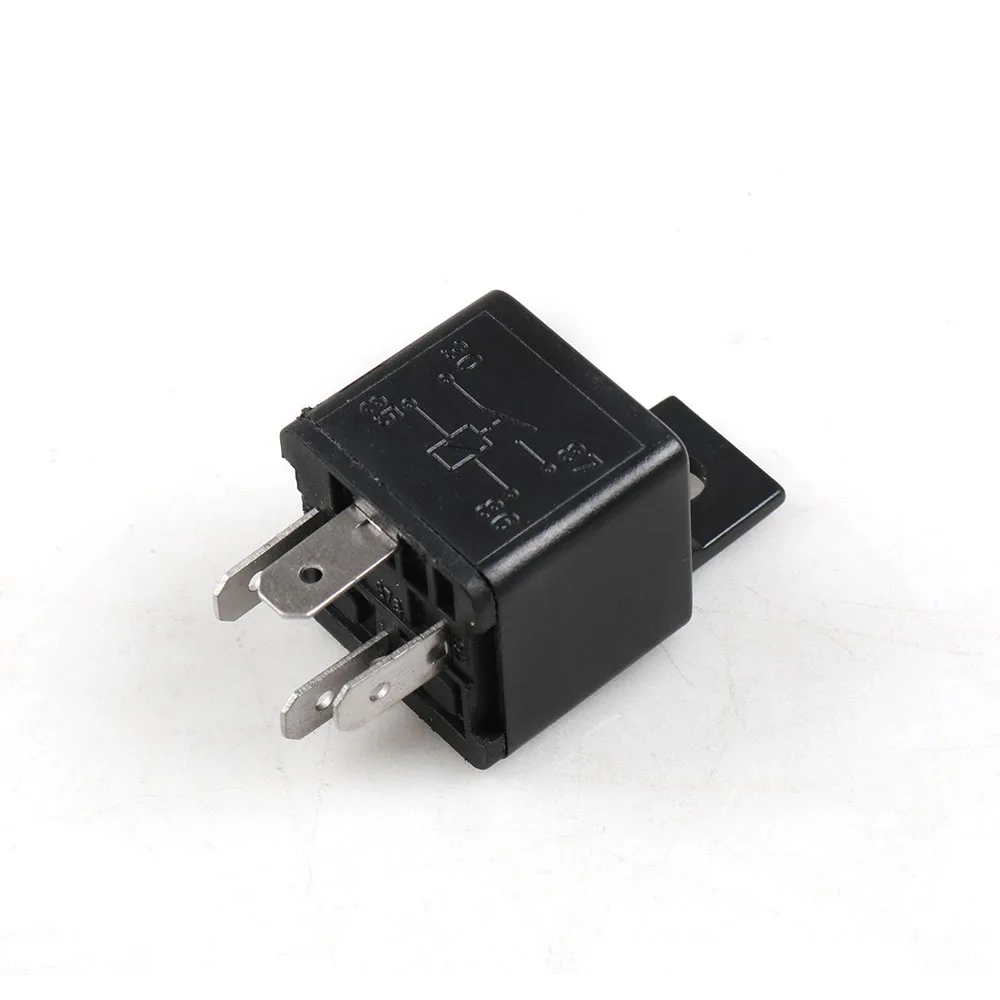

En un relé de cuatro terminales, la configuración más habitual utiliza los terminales 30, 87, 85 y 86. Normalmente, 30 recibe la alimentación protegida por fusible, 87 lleva la salida hacia la bocina y 85 y 86 corresponden a la bobina de mando. Aun así, verifico siempre los números grabados en el cuerpo y los comparo con el relé sustituido, porque la posición física de los pines puede variar.
Para montarlo correctamente:
- Desconecto el borne negativo de la batería.
- Compruebo que el vehículo trabaja a 12 V y que el relé original también tiene cuatro terminales.
- Instalo un fusible lo más cerca posible de la alimentación positiva.
- Utilizo cable de sección adecuada para la distancia y el consumo de la bocina.
- Protejo los terminales con conectores engarzados correctamente y funda termorretráctil.
- Fijo el relé lejos de zonas con agua directa, calor excesivo o vibraciones intensas.
En un Seat Ibiza de segunda generación con más de 190.000 kilómetros, la sustitución de un relé fatigado eliminó una activación irregular de la bocina. El problema no estaba únicamente en el relé: también encontré sulfatación en el portarreles, por lo que limpié los contactos y ajusté la tensión de las hembras antes de instalar el nuevo componente. En una furgoneta de trabajo con aproximadamente 240.000 kilómetros, el funcionamiento fue correcto tras añadir una alimentación independiente protegida y mantener el pulsador original únicamente como señal de mando.
Rendimiento y resultado final
Cuando la instalación está bien dimensionada, el resultado debe ser una activación inmediata y uniforme, sin retrasos, zumbidos ni pérdida de volumen. En las pruebas que he realizado con bocinas convencionales de 12 V, el relé permite que el mando trabaje con una corriente mucho menor y mejora la estabilidad de la alimentación de la bocina.
No conviene confundir la mejora del relé con una solución para todos los fallos eléctricos. Si la bocina sigue sonando débil, hay que revisar la masa, la tensión bajo carga, el estado de la propia bocina, el fusible y la sección del cable. Una mala masa en el chasis puede producir más caída de tensión que un relé de baja calidad.
Frente a un relé original de fabricante, este componente puede ser una alternativa económica y funcional para una reparación sencilla. Los relés integrados en cajas específicas o con protección electrónica ofrecen una adaptación más precisa, pero suelen ser más caros y no siempre son intercambiables.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Alimentación compatible con instalaciones automotrices de 12 V.
- Capacidad nominal de 30 A para circuitos auxiliares habituales.
- Configuración de cuatro pines sencilla de diagnosticar.
- Tamaño adecuado para muchas instalaciones convencionales.
- Permite proteger el pulsador y reducir la corriente que circula por el mando original.
Aspectos mejorables:
- No se indican dimensiones exactas ni compatibilidad con una base concreta.
- Falta información sobre diodo, resistencia antiparasitaria y protección frente a humedad.
- La capacidad de 30 A no garantiza que sea adecuado para cualquier bocina o accesorio.
- Es necesario confirmar la disposición de los terminales antes de conectarlo.
- Para instalaciones exteriores o expuestas al agua, preferiría un modelo con sellado especificado.
Veredicto del experto
Considero que el Dynoracing BX101722 es una opción práctica para sustituir un relé convencional de cuatro pines en un sistema de 12 V, siempre que coincidan el esquema eléctrico, la base y la intensidad requerida. Su aplicación más lógica es la bocina de origen y otros circuitos auxiliares de consumo moderado.
Lo recomendaría para reparaciones sencillas y montajes de automóvil en los que se pueda verificar previamente el cableado. No lo instalaría a ciegas en una unidad electrónica moderna ni en un circuito sometido a humedad constante sin confirmar sus características internas. Con fusible próximo a la batería, buenos terminales y una masa limpia, ofrece un funcionamiento estable y una relación coste-utilidad razonable.
