Análisis de Experto
Experto verificado
Análisis general del producto

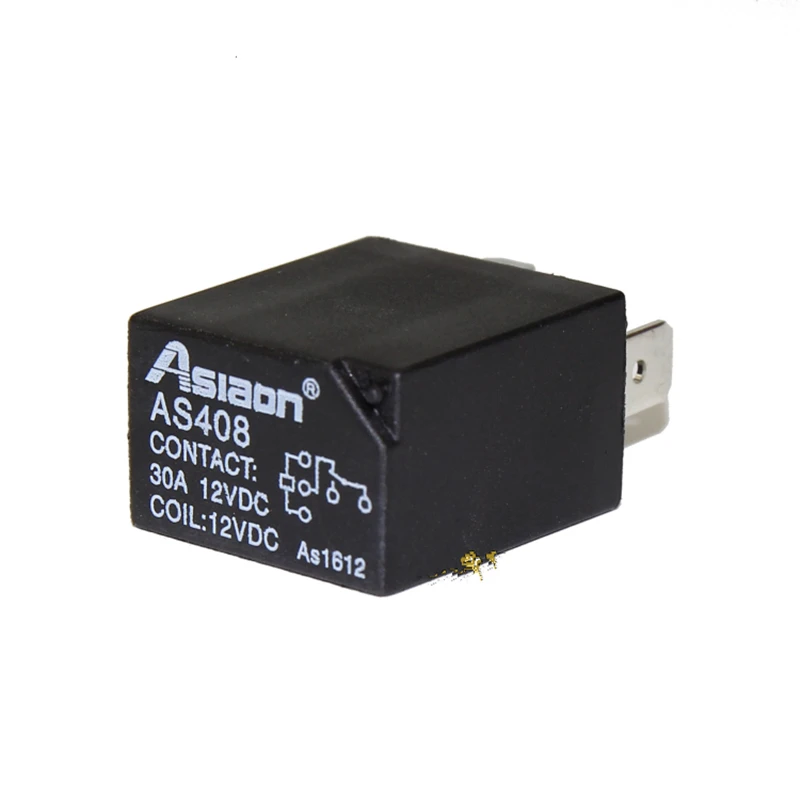

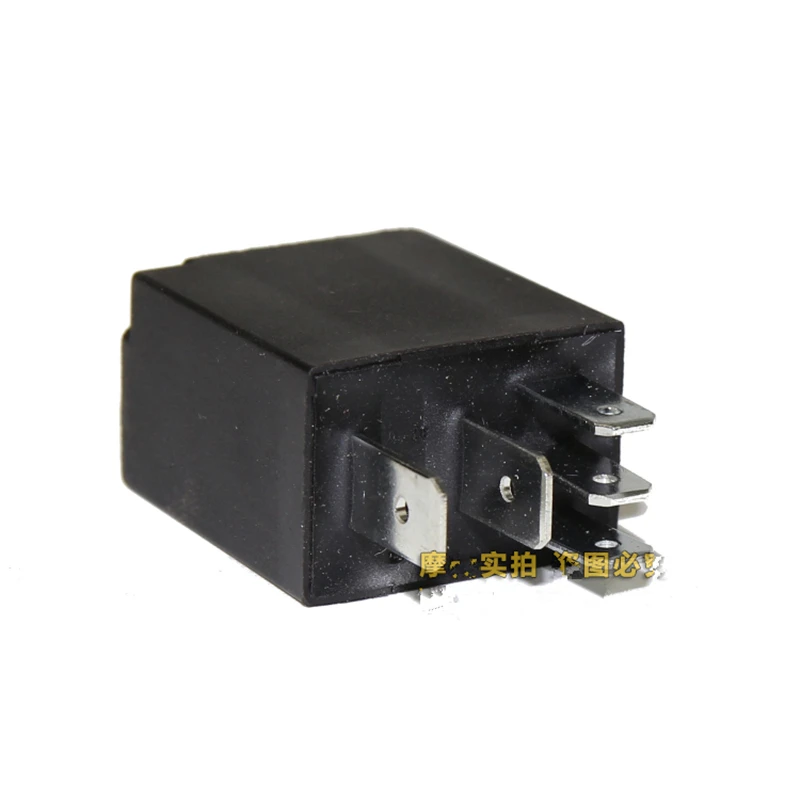

El relé auxiliar CFMoto 150350-9010 es un recambio eléctrico destinado a sustituir la unidad original cuando aparecen síntomas como fallos intermitentes, accesorios que dejan de funcionar o cortes en un circuito auxiliar. Su aplicación se relaciona con vehículos CFMoto equipados con motores CF188 y CF500, además de determinadas versiones de los modelos X5 y X6.
En este tipo de componente, la referencia exacta tiene más importancia que el parecido exterior. Dos relés pueden presentar una carcasa prácticamente idéntica y, sin embargo, utilizar una distribución de terminales diferente o trabajar con una configuración eléctrica incompatible. Por eso, mi criterio principal antes de montarlo es comprobar la referencia 150350-9010, el conector, la posición de los pines y las dimensiones del relé desmontado.
Calidad de fabricación y materiales
La construcción responde al formato habitual de los relés auxiliares utilizados en ATV, UTV, quads y motocicletas. La carcasa compacta facilita su instalación en zonas con espacio limitado, algo especialmente importante en vehículos todoterreno, donde los componentes eléctricos suelen quedar agrupados bajo el asiento, detrás de los paneles laterales o cerca de la caja de fusibles.
El aspecto más importante no es únicamente el acabado exterior, sino la precisión del alojamiento y de los terminales. Un conector que entre demasiado duro puede deformar los contactos, mientras que uno con holgura puede provocar resistencia eléctrica, calentamiento y fallos provocados por las vibraciones. En una sustitución correcta, el relé debe asentarse de forma firme, sin necesidad de presionar excesivamente ni modificar el conector original.
No conviene valorar este recambio por el color o por pequeños detalles visuales de la carcasa. En componentes de este tipo, la compatibilidad eléctrica y la calidad del contacto tienen mucha más relevancia que la apariencia.
Montaje y compatibilidad
El montaje es sencillo para quien tenga unos conocimientos básicos de electricidad del automóvil, pero debe hacerse con método. Antes de retirar el relé antiguo, desconecto la batería, empezando por el borne negativo, y fotografío la posición del componente y del cableado. Después comparo ambos relés uno junto al otro:
- Referencia marcada: 150350-9010.
- Número de terminales.
- Disposición y forma de los pines.
- Tipo de conector.
- Dimensiones de la carcasa.
- Sistema de fijación y ubicación.
En un CFMoto CF188 o CF500 puede existir más de una configuración dependiendo del año y de la versión. Lo mismo ocurre con los X5 y X6, por lo que no considero suficiente identificar únicamente el modelo del vehículo. La referencia original y el conector deben coincidir.
Durante la instalación no se deben doblar los terminales ni introducir el relé mediante golpes. Si el conector ofrece resistencia anormal, lo correcto es revisar si hay suciedad, corrosión, humedad o algún pin desplazado. También recomiendo inspeccionar el portafusibles y los puntos de masa, sobre todo en ATV y UTV que circulan por barro, agua o zonas con polvo abundante.
Rendimiento y resultado final
Una vez instalado un relé compatible, el resultado esperado es recuperar el funcionamiento estable del circuito auxiliar que dependía de la unidad original. La comprobación no debe limitarse a escuchar un clic al conectar el sistema. Hay que verificar que el accesorio o circuito asociado recibe alimentación de forma constante y que no existen cortes al mover ligeramente el mazo de cables.
En vehículos utilizados fuera del asfalto, las vibraciones y la humedad ponen a prueba cualquier reparación eléctrica. Después del montaje, conviene fijar correctamente el conector y comprobar que el cableado no queda tirante, rozando con el chasis o situado cerca de una fuente de calor. Un relé nuevo no compensará una masa deficiente, un fusible deteriorado o un cable con el aislamiento dañado.
Si el fallo persiste, revisaría en este orden el fusible correspondiente, la tensión de batería, las masas, el interruptor de mando, la continuidad del cableado y el propio consumidor. Cambiar el relé sin realizar estas comprobaciones puede llevar a sustituir innecesariamente una pieza que no era la causa del problema.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Referencia concreta para facilitar la identificación del recambio.
- Montaje directo cuando coinciden carcasa, terminales y conector.
- Aplicación en determinadas motocicletas, ATV, UTV y quads CFMoto.
- Sustitución sencilla sin modificar el cableado original.
- Solución adecuada para reparar fallos asociados a un relé auxiliar deteriorado.
Aspectos mejorables:
- La compatibilidad no puede confirmarse únicamente por el nombre del modelo.
- No se deben dar por supuestos los mismos componentes entre años de fabricación distintos.
- La ausencia de datos eléctricos visibles obliga a comparar cuidadosamente la unidad original.
- En vehículos expuestos a agua y barro, el estado del conector puede ser tan determinante como el propio relé.
Frente a un relé universal, este recambio ofrece la ventaja de mantener el conector y la disposición originales cuando la referencia es correcta. Un componente universal puede ser más económico, pero normalmente exige confirmar la configuración de contactos y, en algunos casos, adaptar el cableado, algo que prefiero evitar en instalaciones sometidas a vibraciones.
Veredicto del experto
El CFMoto 150350-9010 es un recambio práctico para reparar el circuito auxiliar de determinados CF188, CF500, X5 y X6, siempre que la referencia y la configuración coincidan exactamente con el componente instalado de origen. Su principal valor está en permitir una sustitución directa y ordenada, sin improvisar conexiones.
Lo recomiendo cuando el relé original presenta síntomas claros de fallo y el conector se encuentra en buen estado. Antes de comprarlo, comprobaría físicamente la referencia, los terminales y la forma de la carcasa. Con esa verificación previa y una instalación cuidadosa, es una solución razonable para devolver estabilidad al sistema eléctrico del vehículo.
