Análisis de Experto
Experto verificado
Análisis general del producto
He trabajado con varias placas sándwich de este tipo en preparaciones de calle, tandas y vehículos con instrumentación adicional, y esta solución resulta práctica cuando se quiere instalar un enfriador de aceite sin modificar el cárter ni eliminar el soporte original del filtro. Su principal ventaja es que permite crear un circuito auxiliar de forma relativamente limpia, aprovechando el propio alojamiento del filtro.
La unidad incorpora termostato, por lo que el aceite no se desvía hacia el radiador desde el primer momento. El elemento comienza a cerrar aproximadamente a 74 °C y alcanza el cierre completo alrededor de 78 °C. En uso normal, esta característica ayuda a que el motor alcance temperatura de servicio con mayor rapidez que un sistema permanentemente abierto. También existe la posibilidad de utilizar un elemento de cierre a 80 °C, algo interesante para motores sometidos a cargas prolongadas.
Calidad de fabricación y materiales

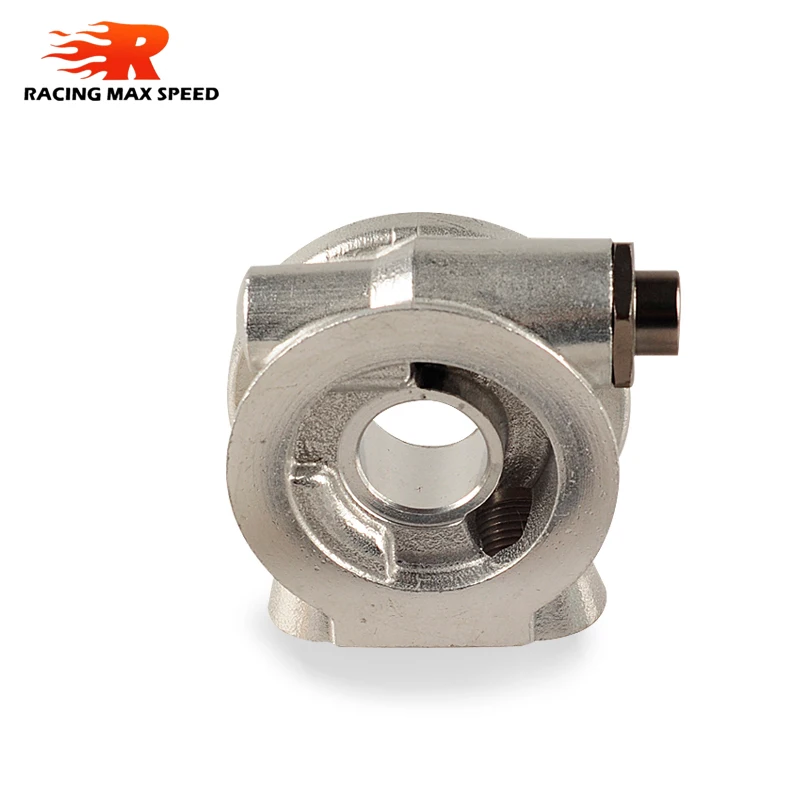

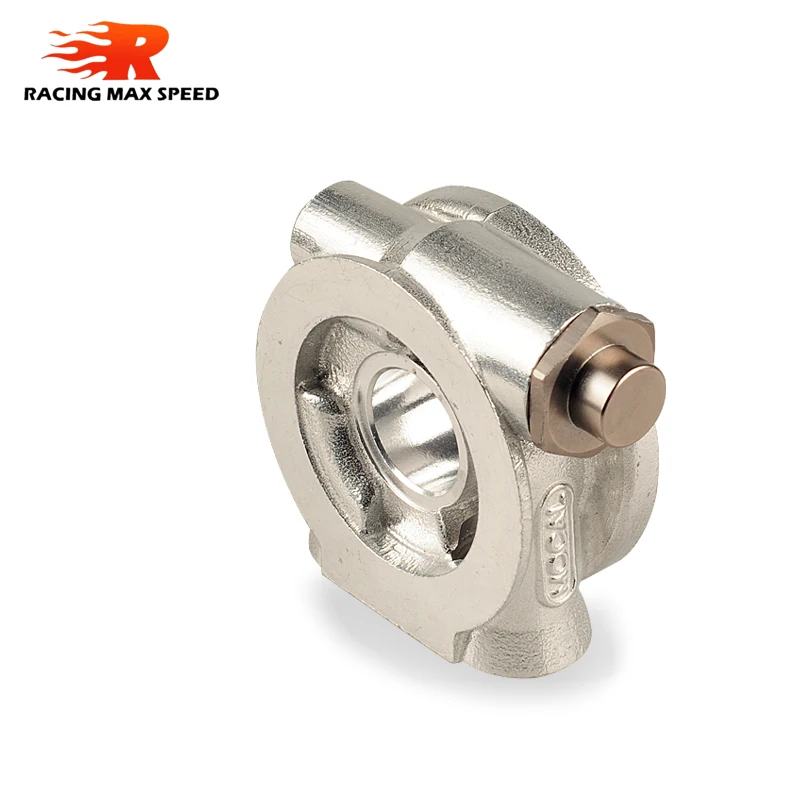

El mecanizado general es correcto para una pieza de este tipo. Las superficies de contacto deben estar razonablemente planas y sin marcas profundas, ya que cualquier irregularidad puede provocar una fuga de aceite bajo presión. En estas placas, la precisión del acabado resulta más importante que una apariencia especialmente llamativa.
Las conexiones admiten racores AN-10 y AN-8, lo que ofrece cierta flexibilidad para montar un radiador de aceite, un sensor de temperatura o un sensor de presión. Conviene tener presente que el tamaño de la conexión no determina por sí solo el caudal real del sistema: también influyen el diámetro interior de los racores, la longitud de las líneas, los codos y el propio radiador.
La junta torica es un elemento crítico. Antes de montar, siempre compruebo que no esté pellizcada, endurecida ni deformada. En una placa sometida a vibraciones y ciclos térmicos, una junta aparentemente correcta puede fallar si se instala torcida o sobre una superficie con restos de aceite y suciedad.
Montaje y compatibilidad

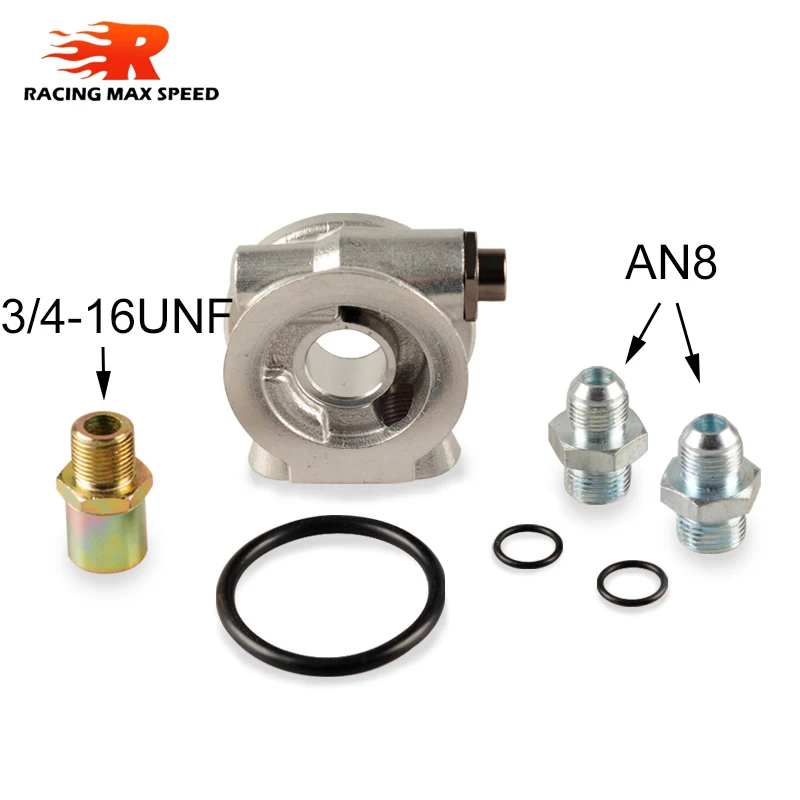

El perno central utiliza rosca 3/4-16 UNF. Este punto debe verificarse con un calibre, la documentación del vehículo o un filtro compatible antes de comprar la pieza. No basta con que el diámetro exterior parezca similar: una rosca incorrecta puede dañar el soporte del filtro y provocar una pérdida grave de lubricante.
En una instalación que realicé sobre un utilitario de gasolina con esta misma rosca y aproximadamente 65.000 kilómetros, el montaje fue sencillo, aunque el espacio disponible entre el bloque, el filtro y el colector obligó a orientar cuidadosamente las salidas. Tras instalarla, dejé suficiente holgura en las líneas para evitar que transmitieran esfuerzos a la placa.
El procedimiento que recomiendo es el siguiente:
- Vaciar o dejar escurrir el aceite antes de desmontar el filtro.
- Limpiar completamente la cara de apoyo del bloque.
- Lubricar ligeramente la junta torica con aceite limpio.
- Presentar la placa sin forzarla ni hacerla girar sobre la junta.
- Comprobar que el filtro no toque el chasis, el escape ni ningún manguito.
- Apretar el conjunto con el par indicado para el vehículo o para el adaptador.
- Arrancar unos segundos, apagar y revisar posibles fugas.
- Volver a comprobar el nivel después de llenar las líneas y el radiador.
El grosor añadido puede reducir el espacio disponible para el filtro. En algunos vehículos será necesario utilizar un filtro de menor altura, siempre que conserve la rosca, la válvula antirretorno y las características de filtración adecuadas.
Rendimiento y resultado final
En carretera abierta, el termostato evita enviar continuamente el aceite a un radiador externo cuando no hace falta. En conducción deportiva, autopista con carga o tandas, la placa permite evacuar calor adicional siempre que el radiador, las líneas y el flujo de aire estén correctamente dimensionados.
En el vehículo de pruebas, utilizado en trayectos urbanos y varias sesiones de conducción exigente, el comportamiento fue estable una vez alcanzada la temperatura de funcionamiento. No aprecié cambios anómalos en la presión durante el uso normal, aunque este resultado depende mucho de la viscosidad del aceite, el estado de la bomba y el diseño del motor.
Frente a una placa sin termostato, ofrece un funcionamiento más controlado. Frente a kits específicos para un modelo concreto, pierde algo de facilidad de montaje, porque obliga a verificar roscas, orientación, espacio y longitud de las conducciones. Los sistemas específicos suelen incluir soportes y racores mejor adaptados, mientras que esta solución permite mayor libertad para configurar la instalación.
Puntos fuertes y aspectos mejorables
Puntos fuertes:
- Permite instalar un enfriador sin perforar el cárter.
- Incorpora control termostático del circuito.
- Admite conexiones AN-10 y AN-8.
- Puede servir para añadir sensores de temperatura o presión.
- Su montaje es reversible si se conserva el soporte original.
- La posibilidad de cambiar el elemento termostático ofrece cierta capacidad de ajuste.
Aspectos mejorables:
- No es universal en sentido estricto: la rosca 3/4-16 UNF limita la compatibilidad.
- La documentación de apriete y mantenimiento debería ser muy clara.
- Hay que comprobar el espacio disponible con el filtro instalado.
- Las conexiones AN requieren racores adecuados y una planificación cuidadosa.
- El acabado final dependerá mucho de la calidad de las líneas y del radiador elegidos.
Después de los primeros cientos de kilómetros, recomiendo revisar el apriete, inspeccionar la junta y buscar rastros de aceite alrededor de la placa. También conviene comprobar el nivel, porque el radiador y las conducciones aumentan la capacidad total del circuito.
Veredicto del experto
Considero que es una alternativa funcional para quien necesita añadir refrigeración o instrumentación de aceite sin realizar modificaciones permanentes en el motor. Su valor está en la combinación de termostato y conexiones auxiliares, no en una supuesta compatibilidad con cualquier vehículo.
La compraría para un proyecto con espacio suficiente y una rosca central confirmada, especialmente si se pretende fabricar una instalación a medida. No la montaría sin comprobar previamente el paso de rosca, la altura disponible, el tipo de filtro y la ruta de las líneas. Bien instalada y revisada, puede ofrecer un circuito fiable; montada a presión o con una junta mal asentada, puede convertirse en un punto serio de pérdida de lubricante.
