Rectificador regulador de voltaje Honda para CBR250 y NSR250 VFR400

Análisis general del producto

Cuando llega a taller una Honda de la familia CB-1/NSR250/CBr250/VFR400 con problemas intermitentes de carga, casi siempre hay dos sospechosos: el regulador/rectificador en sí o, con muchísima frecuencia, el punto de unión eléctrica donde el calor y la vibracion han castigado el conector. En esos casos, no es que “falte potencia”, es que el contacto se vuelve erratico: a veces carga, a veces cae de golpe y el comportamiento del arranque se vuelve caprichoso, sobre todo en caliente.

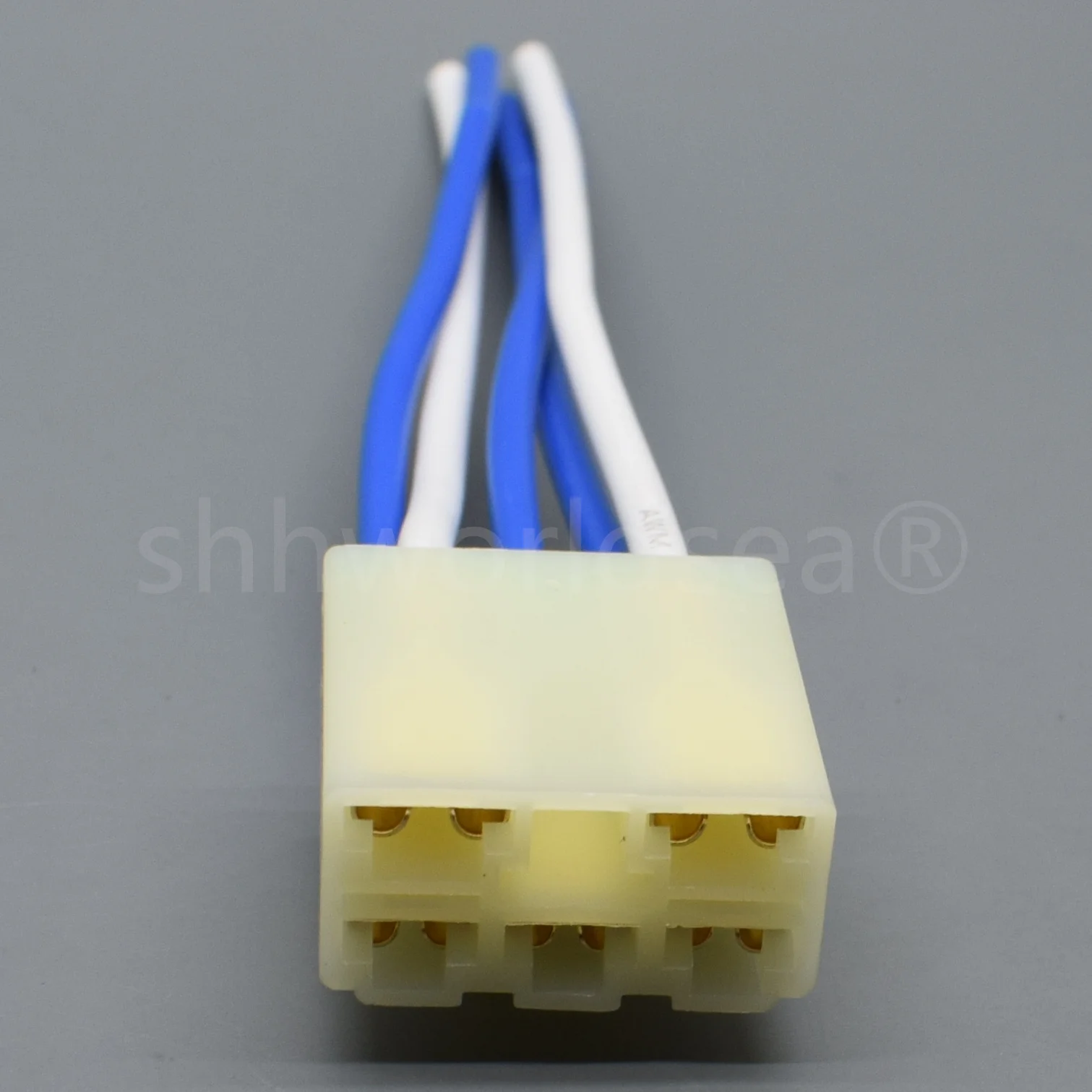

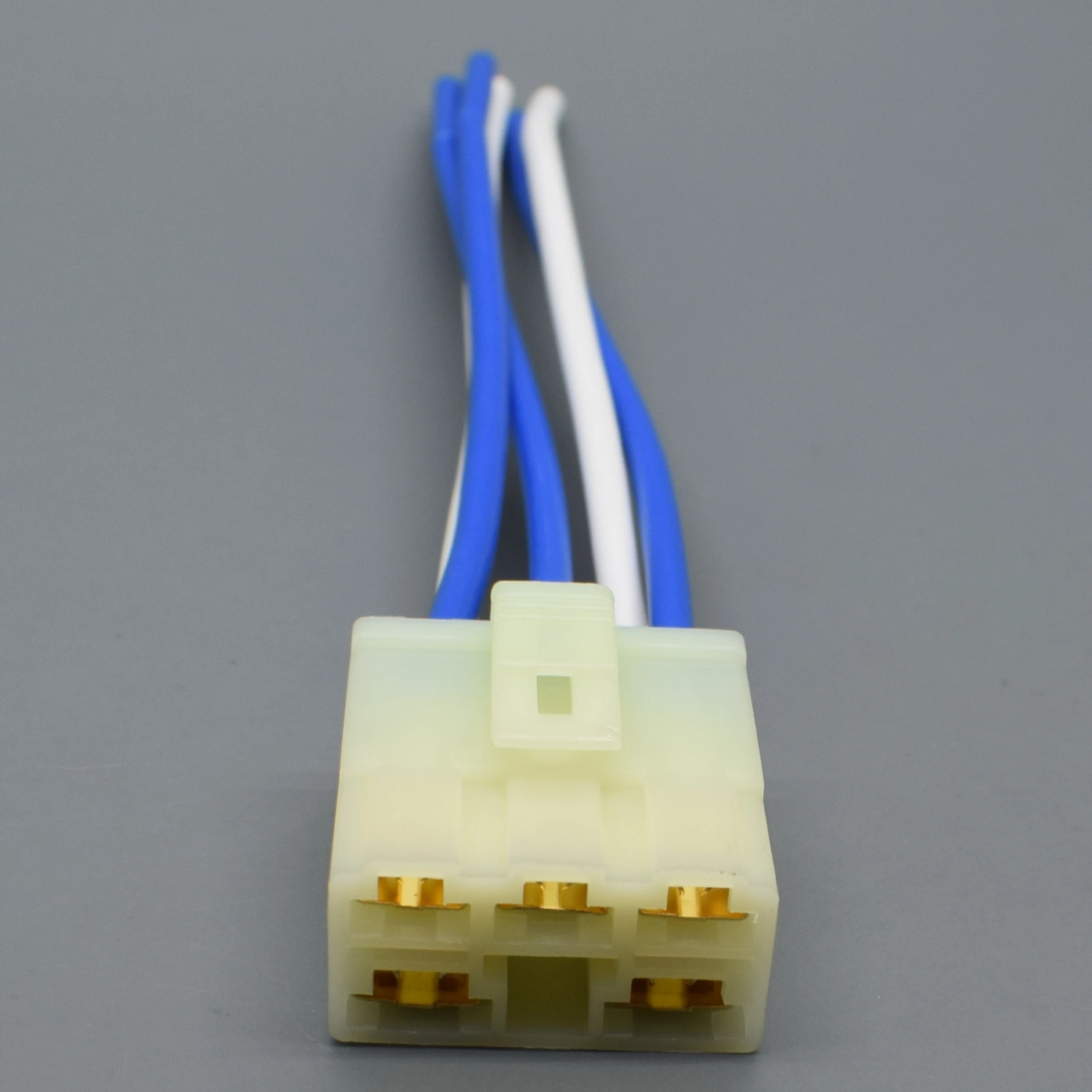

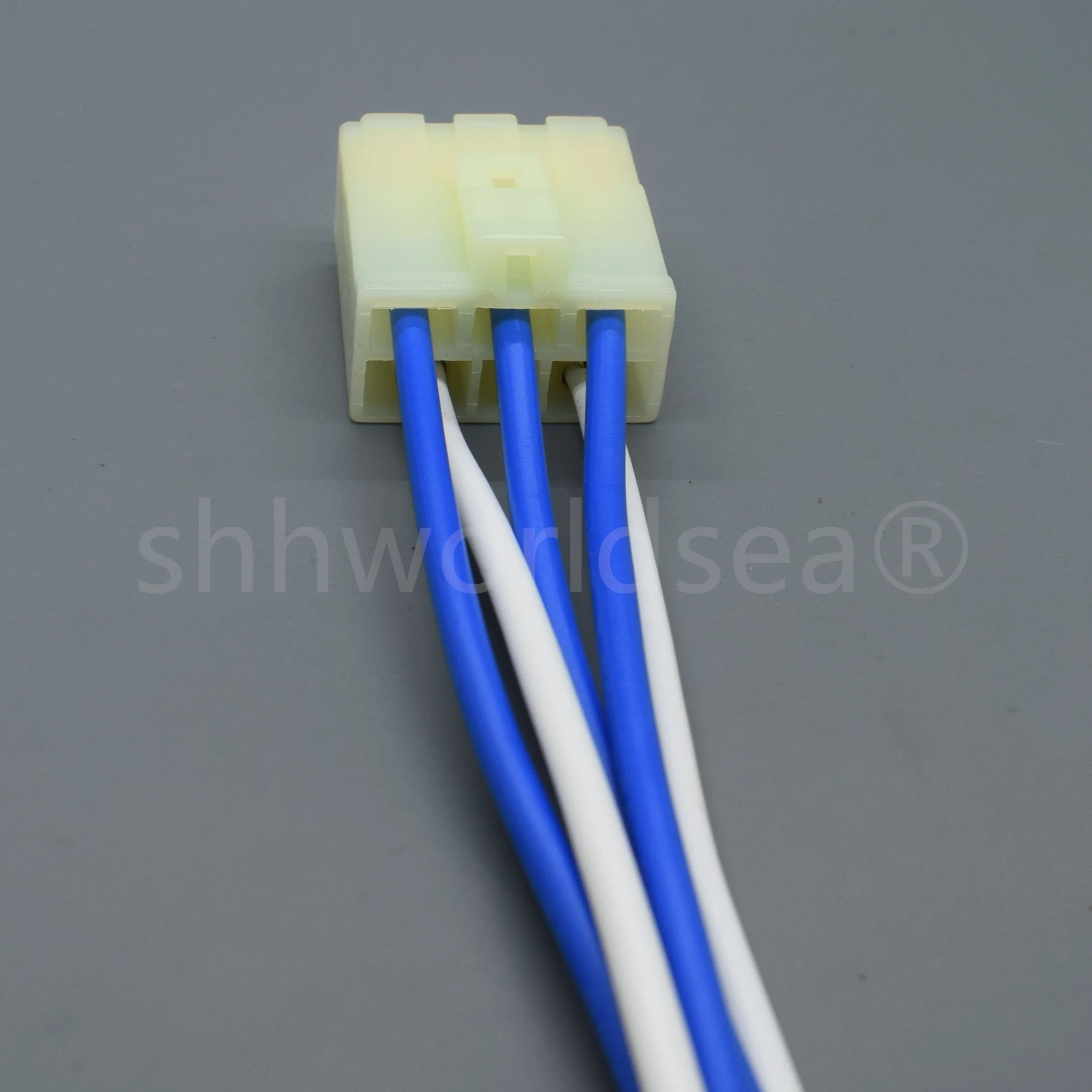

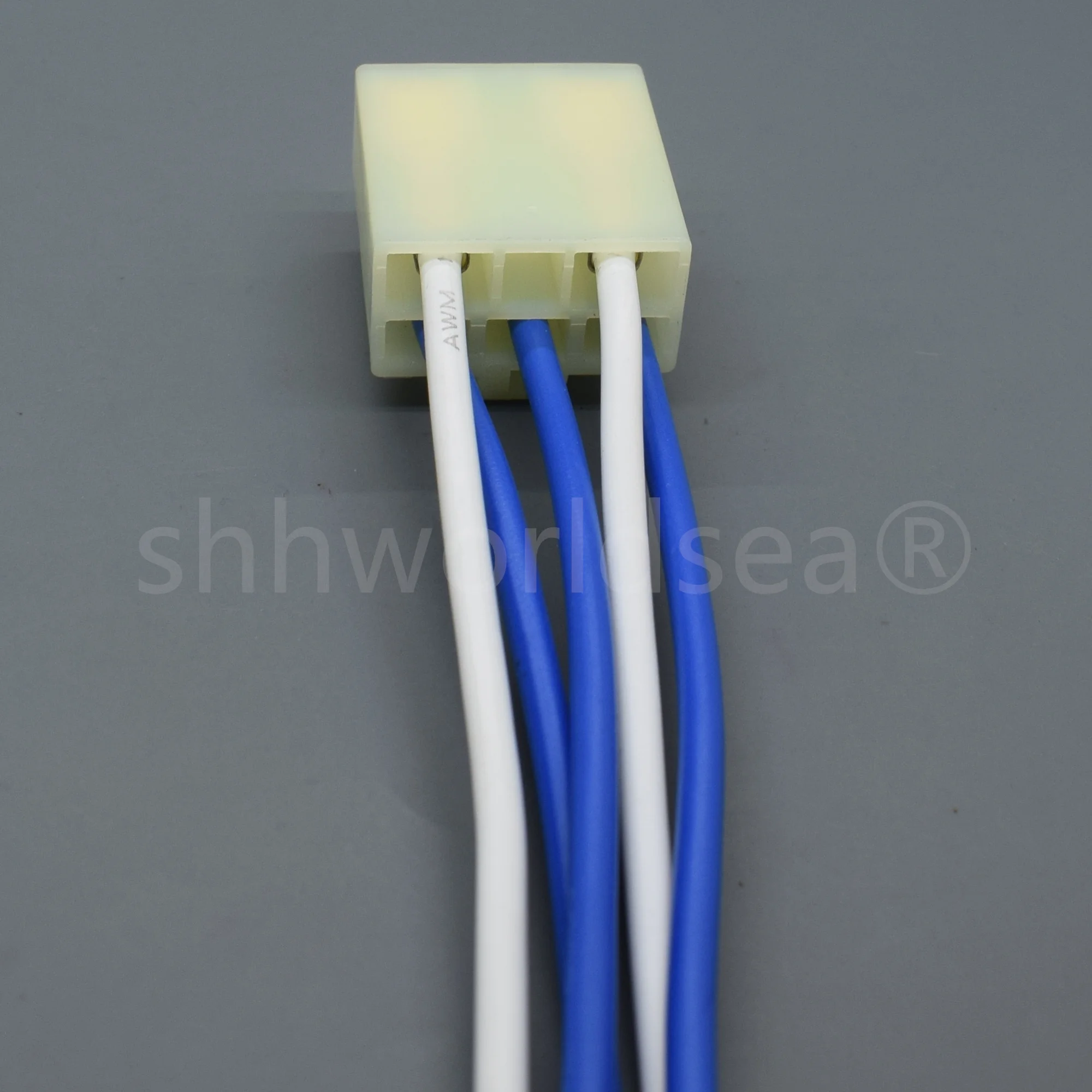

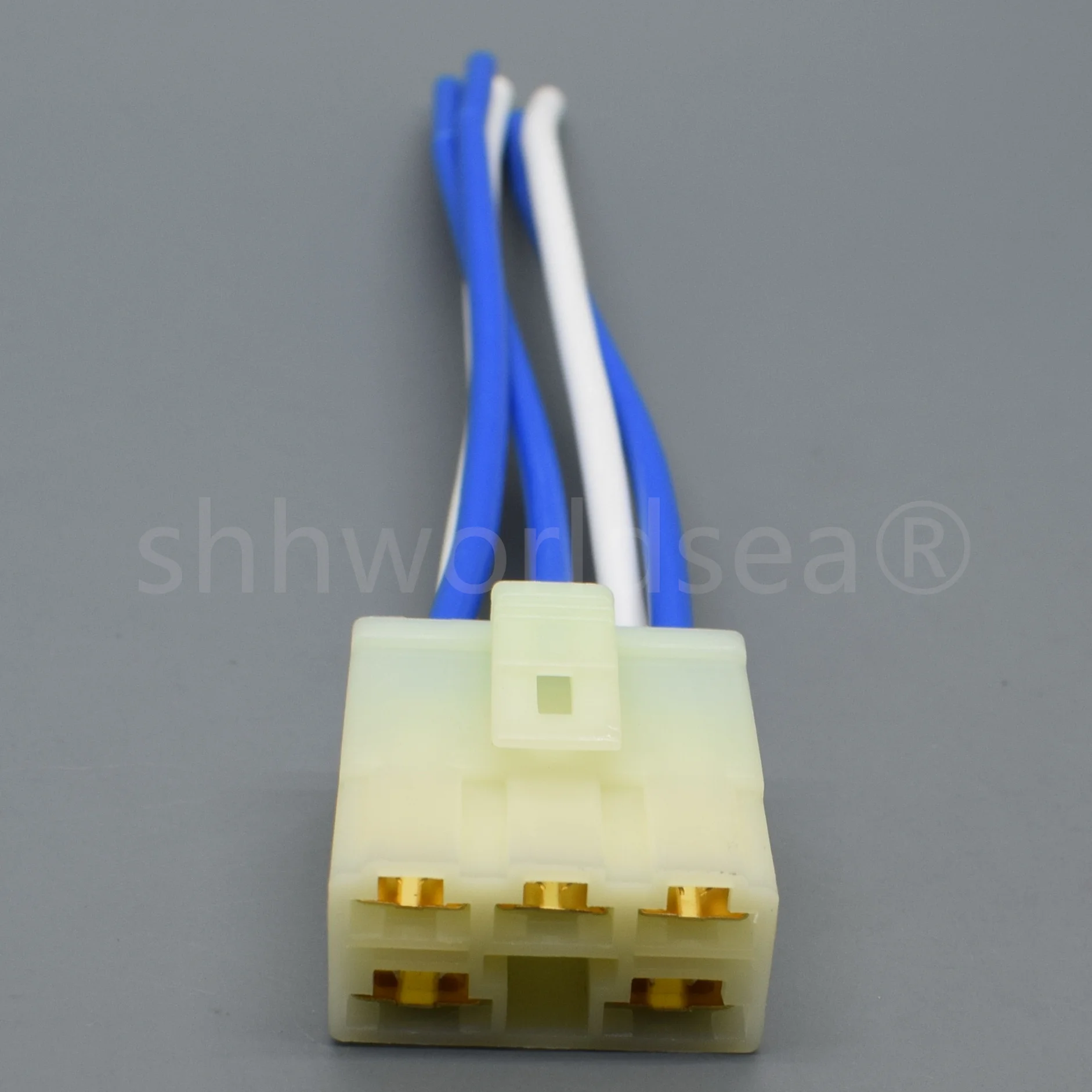

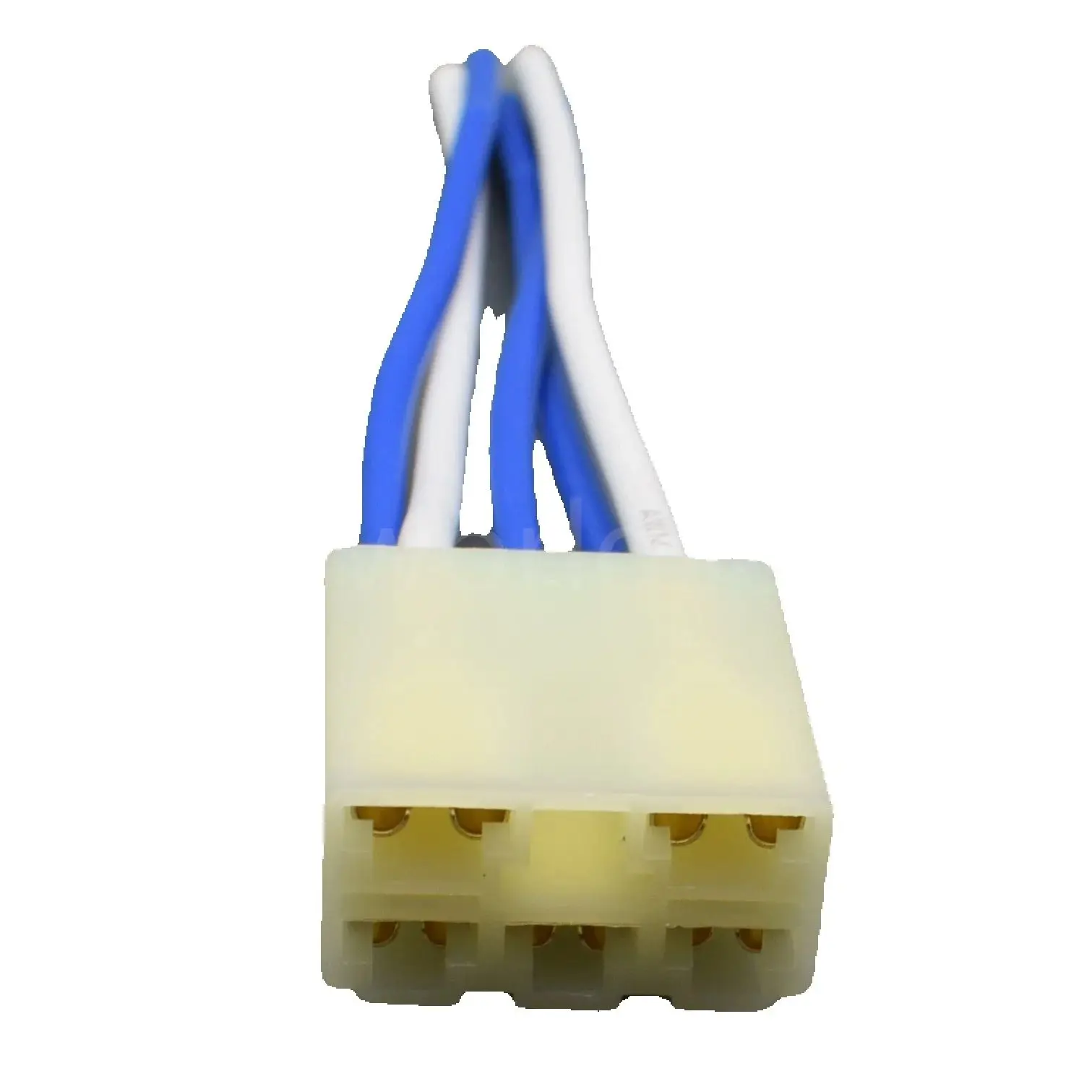

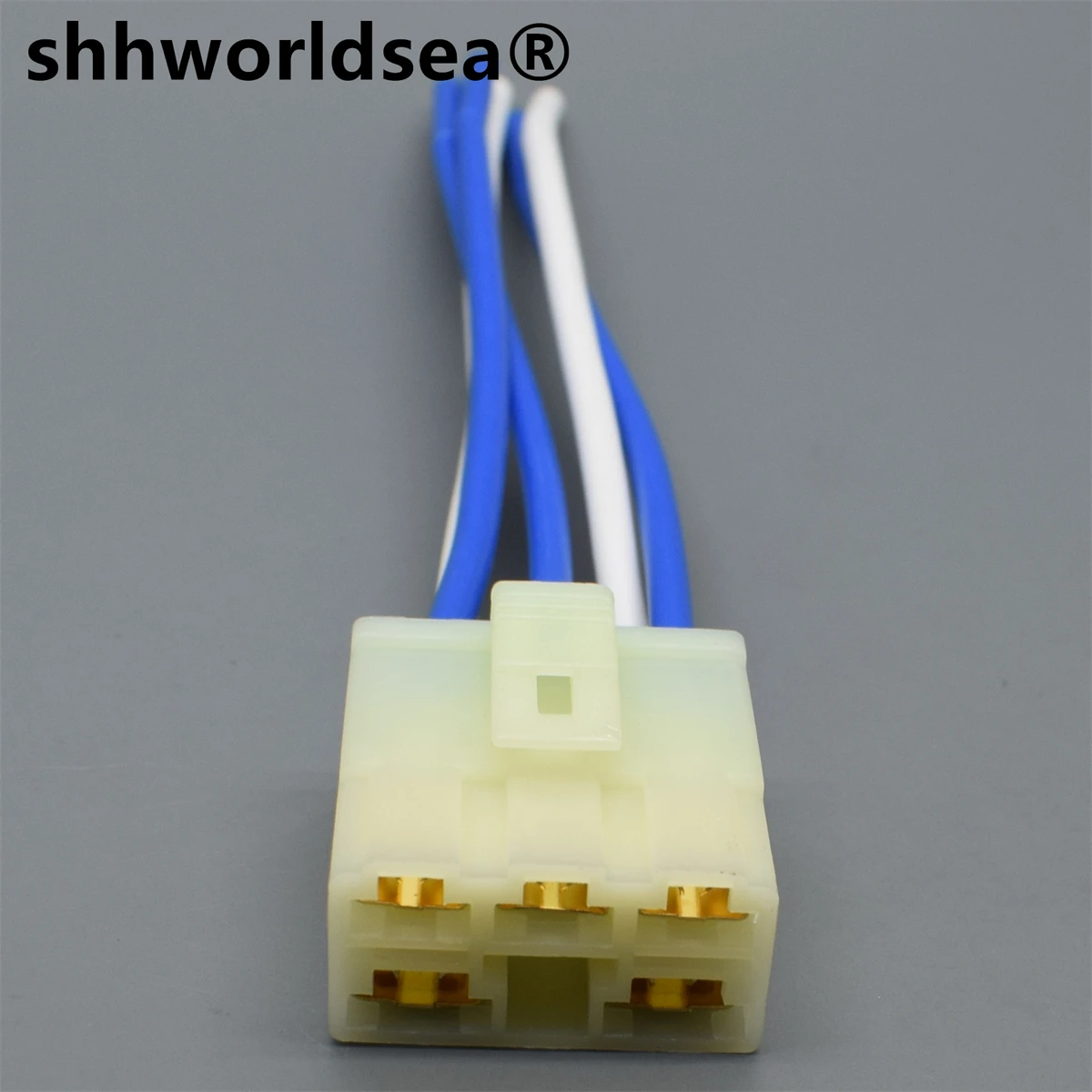

Este rectificador regulador con conector de 6 pines para terminales de 6,3 mm encaja justo ahí: sustituir el enchufe dañado para recuperar una conexión estable sin liarse con cableados improvisados. El enfoque que busco en estas reparaciones es el mismo: que la corriente pase con continuidad real, que la fijacion del conector no tenga holguras y que los terminales no queden “flojos” dentro de su carcasa, porque la vibracion lo acaba rompiendo todo.

Calidad de fabricación y materiales

Lo que valoro en un conector de este tipo no es solo si “entra”, sino cómo trabaja el conjunto cuando hay ciclos térmicos y tensión mecánica. En montaje, lo primero que compruebo es la geometría de los pines y el ajuste en profundidad dentro del conector: si el terminal queda a medias, con el tiempo aparece el típico síntoma de carga intermitente y falsos contactos.

Los terminales pensados para 6,3 mm suelen estar dimensionados para terminales estándar con esa medida de alojamiento, lo que facilita un crimp correcto (o una soldadura bien hecha si buscas rigidez). En mi experiencia con este tipo de recambios, la calidad se nota en:

• que el contacto no “baila” cuando tiras con suavidad,
• que el metal del terminal no esté demasiado blando (lo que arruina el crimp),
• que la carcasa tolere el trabajo de cierre sin deformarse.

También es clave la zona de sujeción del cable: si el crimp no agarra bien la parte adecuada (metal del cable y aislamiento en su zona correspondiente), acabarás teniendo resistencia por microdeslizamientos y el conector vuelve a calentarse.

Montaje y compatibilidad

La compatibilidad aquí es directa: encaja en motos donde el regulador/rectificador trabaja con conector de 6 pines y terminales de 6,3 mm. En taller lo he aplicado en casos con CB-1 y NSR250 donde el regulador estaba “vivo” pero el conector presentaba carbonilla, sulfatación o patillas fatigadas; y también en CBR250 y VFR400 cuando el problema se localizaba en el punto de enganche más que en la electrónica.

Sobre el montaje, el punto más importante es preparar el cableado original con criterio. Yo sigo esta secuencia:

1. Desconectar batería antes de tocar nada.
2. Inspeccionar el conector viejo: si hay terminales ennegrecidos, no basta con “reencajar”; hay que recuperar metal sano.
3. Limpiar y cortar lo justo: solo retirar lo dañado hasta volver a cable firme, sin dejar puntas estranguladas.
4. Montar el conector con la técnica elegida:

Engaste (crimp):

• Es la opción que mejor encaja si tienes una herramienta de crimp adecuada para el tipo de terminal.
• Yo prefiero crimp cuando busco orden eléctrico y repetibilidad: el cable queda sujeto mecánicamente de forma limpia y el contacto se mantiene estable.

Soldadura:

• Solo la recomiendo cuando sabes lo que estás haciendo: una soldadura mal gestionada puede recalentar el terminal, endurecer el cable donde no toca o “tirar” del conjunto durante el enfriado.
• Si la haces, yo procuro que sea corta, con control de calor y con termorretractil bien asentado, además de asegurar la descarga mecánica para que las vibraciones no trabajen sobre el terminal.

En ambos casos, un detalle que marca diferencia es el alivio de traccion: el cableado no debe quedar en tensión. Si queda tirante, con los kilómetros el conector vuelve a fallar aunque el crimp/soldadura estén bien.

Rendimiento y resultado final

El rendimiento aquí no se “nota” como un filtro de admision o una ganancia de potencia; se nota en síntomas eléctricos y estabilidad. En los montajes que he gestionado en motos con decenas de miles de kilometros (típicamente 15.000-40.000 km) y uso mixto (ciudad con paradas y arranques frecuentes, algún tramo de carretera y calor bajo cárteres/guardabarros), el patrón era el mismo: tras sustituir el conector por uno que asienta correcto, desaparecen los cortes y la iluminación deja de comportarse como si variara el voltaje.

Un escenario realista:

• Moto usada para trayectos diarios, con vibración constante y exposición a calor.
• Al subir una cuesta o frenar, la moto “nota” caídas de carga: luces que parpadean, indicador que se comporta raro, arranque que tarda más en caliente.
• Después del cambio del conector y el rearmado con crimp o soldadura bien hecha, el comportamiento eléctrico se vuelve lineal: arranca sin esa irregularidad y la carga se mantiene estable de forma predecible.

Yo siempre cierro con una comprobación básica: medir voltaje en reposo y con el motor trabajando para confirmar que no hay caída anómala en el punto de conexión. Si el problema era el contacto, esa lectura se estabiliza; si sigue igual, entonces ya toca mirar regulador/rectificador propiamente.

Puntos fuertes y aspectos mejorables

Puntos fuertes

• Enfoque plug-in real: sustituye el punto débil sin “rehacer” el mazo con soluciones fuera de lugar.
• Terminales 6,3 mm y 6 pines: esa especificacion evita errores de compatibilidad cuando el conector original ya estaba definido así.
• Admite crimp o soldadura: te da margen según tu nivel de cableado y tu herramienta.

Aspectos mejorables

• Si se opta por soldadura, el acabado depende mucho de la ejecución: un trabajo con exceso de calor o sin termorretractil termina siendo un foco de fallo a medio plazo.
• En cualquiera de las dos técnicas, si no se respeta el alivio de traccion, el conector sufre igual por vibracion. Por muy bien que “engaste”, si el cable trabaja, el conjunto acaba cediendo.

Como alternativa en el mercado, hay conectores equivalentes genéricos o mazos completos. Yo los veo útiles cuando el cableado original está muy degradado; cuando el mazo está sano pero el enchufe está tocado, este tipo de recambio de conector suele ser más limpio y menos propenso a errores que montar un mazo “a medida” sin plantillas.

Veredicto del experto

Lo recomendaría cuando el fallo está en el conector del regulador/rectificador: con 6 pines y terminales 6,3 mm, te permite recuperar una conexión eléctrica fiable y ordenada, que es lo que más alarga la vida de la reparación. Mi consejo final: prioriza una montura sin tensión en el cableado y haz el crimp con herramienta correcta (si eliges esa via) o una soldadura corta y bien aislada (si eliges la otra). Con ese criterio, el resultado suele ser estable y el problema de carga intermitente deja de volver a aparecer en los mismos términos.
